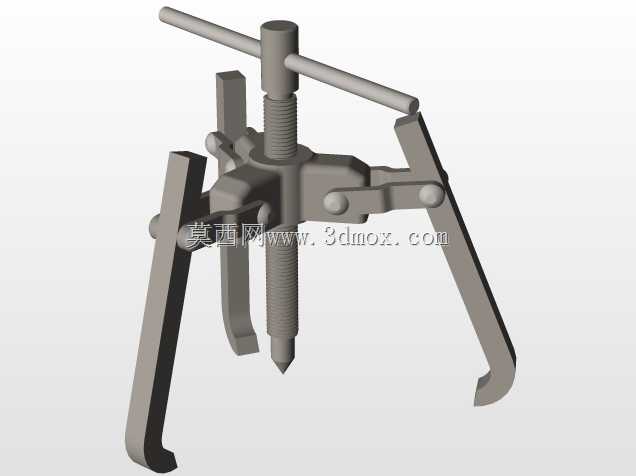

三爪拉马轴承拆卸工具结构设计

在设备检修、机械装配的现场场景里，这类三爪式拔卸工具是机修工位上出镜率极高的手动工装，日常用来完成过盈配合件的分离作业，最常见的工况就是从转轴上拔出磨损的轴承、皮带轮、联轴器以及齿轮类零件，避免拆卸过程中用撬棍、锤击损伤轴面或者待拆零件的配合面。整个结构的核心受力逻辑围绕中心施压、多点同步勾拉设计，中心位置的T型转动杆连接梯形传动螺杆，螺杆底端做了锥形顶尖，作业时顶尖对准轴端的中心定位孔，保证整个施力过程中工具与轴保持同轴，不会出现偏载掰弯爪臂的情况。三个勾爪通过铰接结构与中心主体连接，可根据待拆零件的外径尺寸调整张开角度，爪钩的内勾面做了加厚处理，受力时能贴合零件的背面端面，不会因为拉力过大出现滑脱。设计时特意将爪臂的截面做了变厚度处理，靠近铰接支点的位置厚度更大，向勾爪末端逐渐收窄，既保证了受力最大位置的结构强度，也能让爪臂顺利伸入狭窄的装配间隙里，适配不同安装空间的拆卸需求。中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，手动旋转T型杆时能输出更大的轴向顶推力，不需要额外加力杆就能完成常规过盈量的零件拆卸，同时螺纹具备一定的自锁性，顶推过程中不会因为受力回弹出现松脱。三个爪臂的铰接点做了等角度圆周分布，作业时三个勾点的受力均匀传递到中心主体，不会出现单侧受力过大导致零件偏斜卡滞的问题，爪臂的活动行程覆盖了常规小型到中型轴承的拆卸尺寸范围，不需要额外更换配件就能适配多数常规检修场景的需求。T型转动杆的长度经过匹配设计，手动旋转时的力臂长度符合人体工程学，操作人员不需要过度发力就能获得足够的顶推力，杆身与螺杆顶部的连接孔为间隙配合，转动时可以灵活调整握持位置，避免转动过程中磕碰周边的设备部件。整个工具没有多余的复杂结构，所有铰接位置都做了间隙配合，长期使用后也不会因为锈迹或者杂质出现卡滞，日常维护只需要定期在螺纹和铰接点涂抹润滑脂就能保持顺畅的作业状态，在机修车间、设备运维班组、装配生产线的旁侧工位，这类工具都是常备的工装，相比液压式拔卸器，纯机械结构的三爪拉马不受场地动力限制，哪怕是野外设备检修的场景也能正常使用，不会因为液压密封件老化出现漏油失压的问题。
