可调式管钳结构三维设计模型

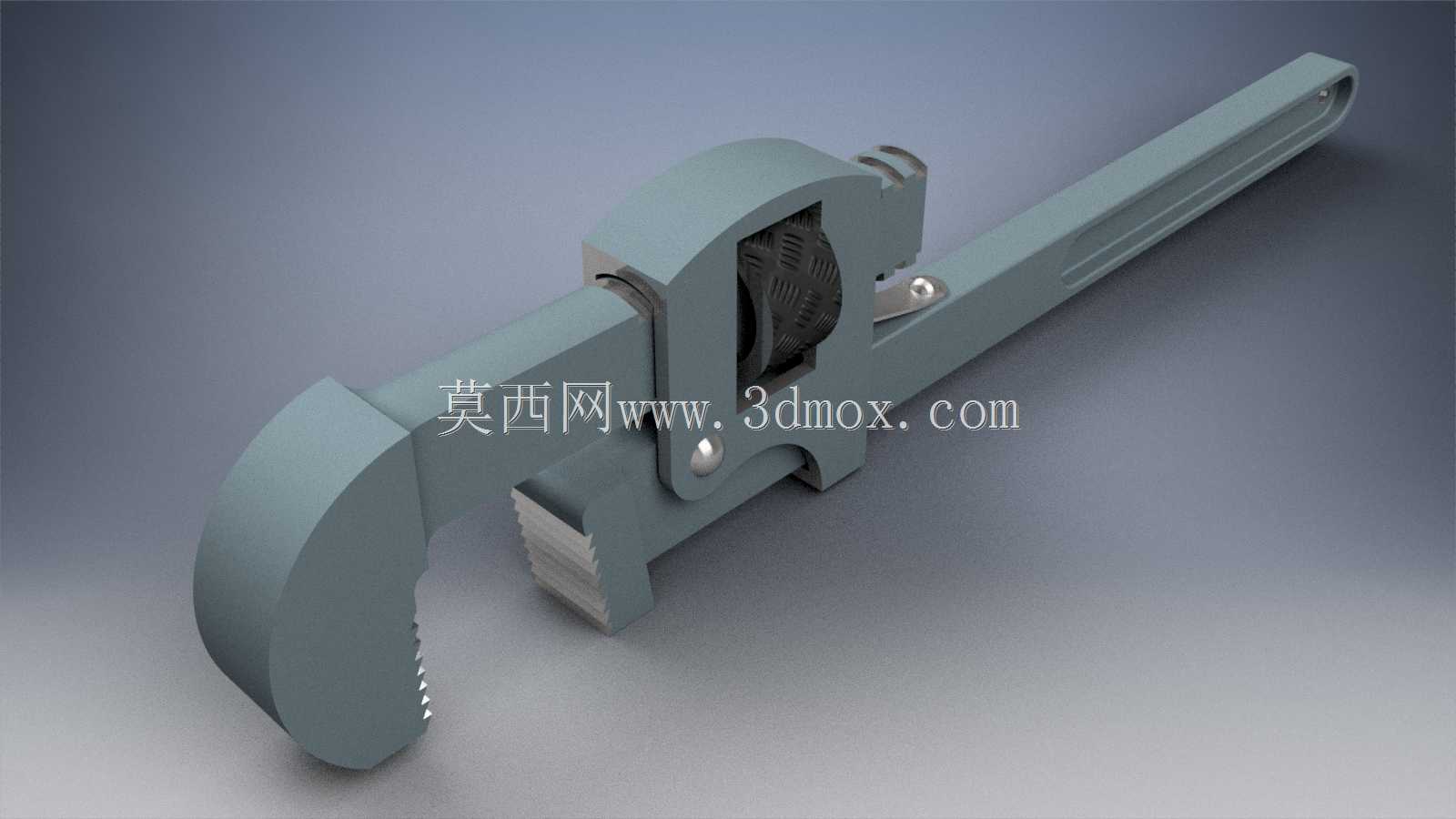

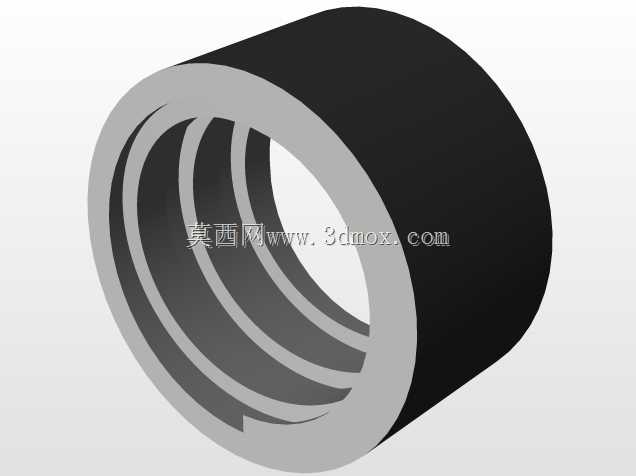

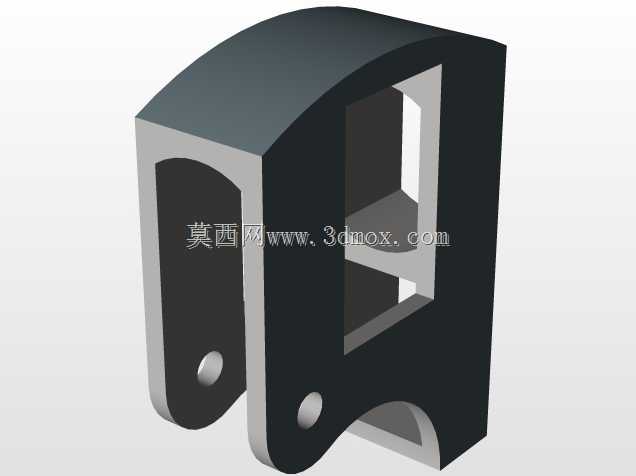

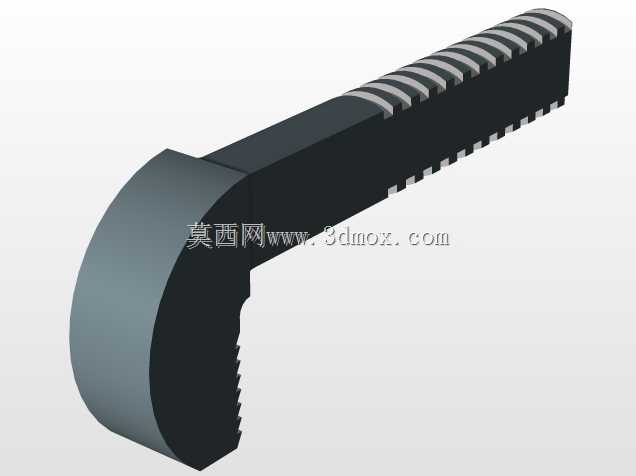

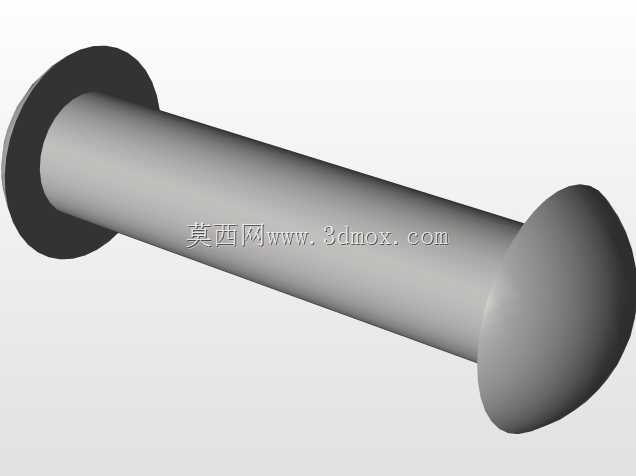

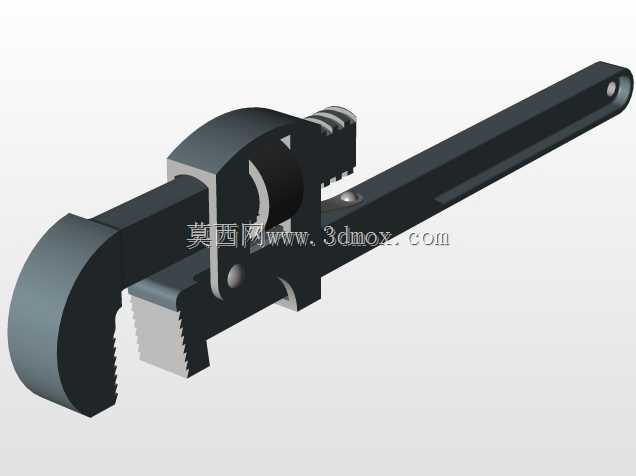

这款管钳模型还原了现场管道施工作业中最常用的可调式夹持工具结构，日常在给排水管线铺设、燃气管道检修、设备管路拆装场景里，这类工具主要用来夹持不同管径的金属管材，提供足够的锁紧扭矩完成螺纹对接、管件拆卸作业，相比普通固定开口扳手，它的可调结构能适配一定区间内的管径尺寸，减少现场携带工具的数量。从结构设计逻辑来看，模型完整复现了活动钳身、固定钳身、调节螺母、钳柄、锁紧弹片几个核心部件的装配关系：固定钳身和长柄为一体化结构，承担主要的受力传递，活动钳身通过导轨槽与固定钳身配合，依靠带齿的调节螺杆实现开口大小的无级调整，钳口位置加工有交错的防滑齿纹，咬合管材时能嵌入管件表层，避免大扭矩施力时出现打滑滑脱的问题。设计过程中特意做了受力路径的优化，钳头位置做了加厚圆弧过渡，避免夹持大管径管件施加较大扭矩时，钳头根部出现应力集中断裂的问题；长柄部分采用了带加强筋的槽型截面，在控制整体重量的前提下保证足够的抗弯强度，符合手动工具长时间手持作业的轻量化需求。从安装和使用边界来看，这款管钳的开口调节范围覆盖了常规家装、工业管路施工中常用的管径区间，钳身整体长度适配成年人单手握持发力的尺寸范围，活动钳身的滑动行程做了硬限位设计，调节到最大开口位置时不会从固定钳身的导轨中脱出，钳柄末端的挂孔结构也还原了实际产品的收纳设计，方便作业现场悬挂存放。模型中各个活动部件的配合间隙都按照实际装配公差做了预留，调节螺母和活动钳身的齿条啮合关系准确，能够直观演示开口大小调节的动作过程，钳口的齿形角度、齿深都参考了实际量产产品的参数，咬合时的受力面均匀，不会因为局部应力过大夹伤薄壁管材的表层。在实际设备维护场景中，这类管钳除了管材夹持作业，也可临时用来夹持大尺寸的六角螺母、异形结构件完成拆装，适用场景覆盖了管道施工、设备维保、五金加工多个领域，模型的结构完整度足够用来做工具类产品的结构演示、装配教学，也可作为施工场景模拟的配套工装模型使用。
