板材矫平用辊式除弯加工设备结构

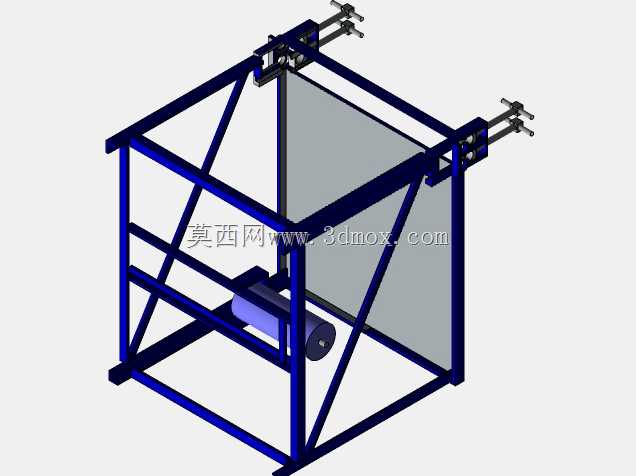

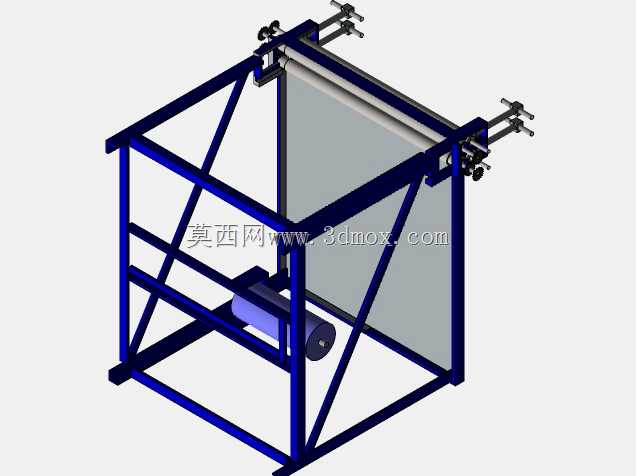

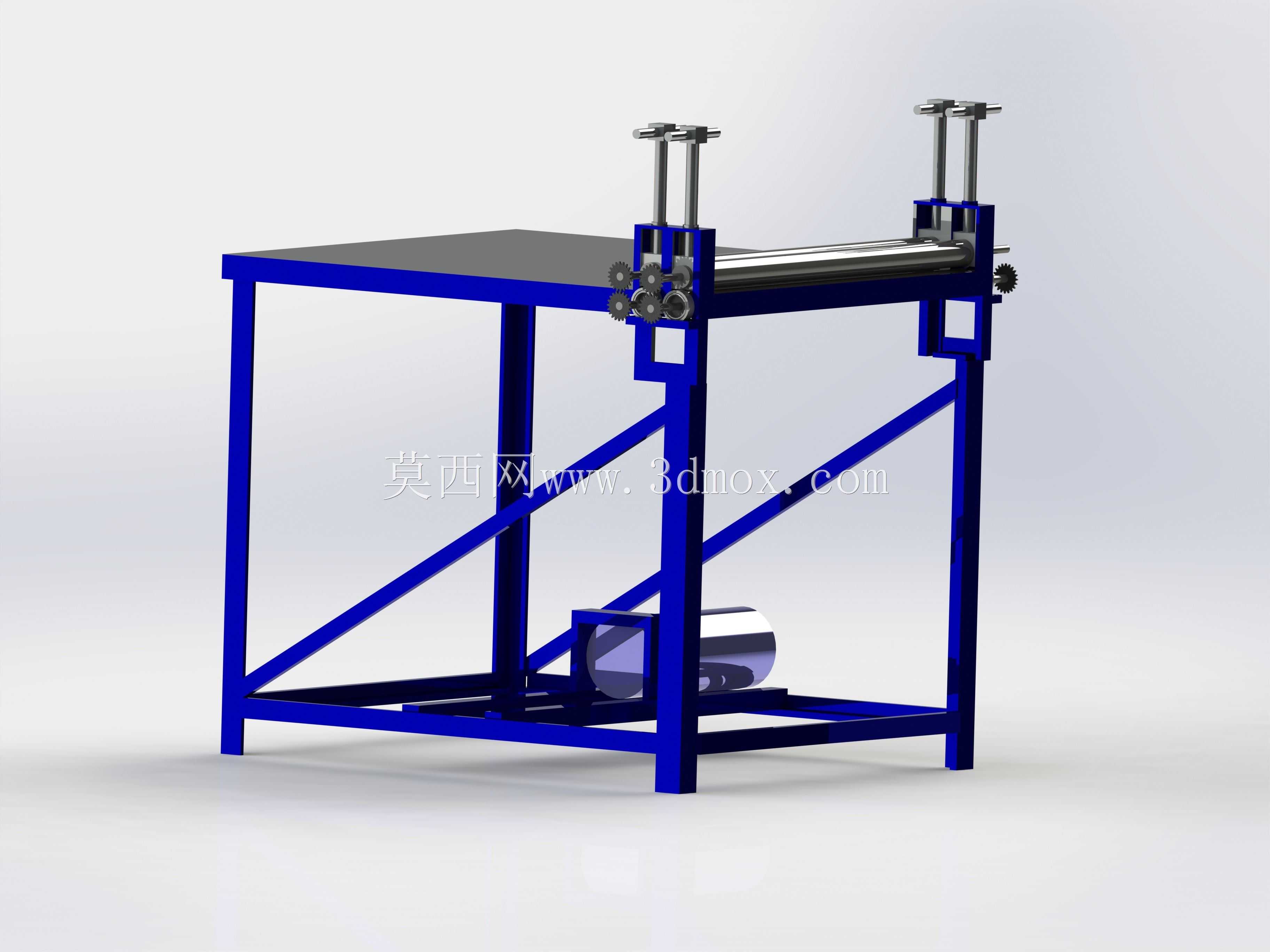

在钣金加工、金属板材预处理的生产环节中，来料板材常因轧制、转运、堆放过程产生不规则弯折、翘曲变形，这类缺陷会直接影响后续下料、折弯、焊接工序的定位精度，甚至导致成品构件装配间隙超差，而这款辊式除弯设备正是针对这类场景设计的前置处理工装。从结构设计逻辑来看，设备采用方管焊接成型的框架式机架作为承载主体，底部设置交叉斜撑强化整体刚性，避免辊压作业时机架产生形变影响整平精度，机架下部预留的动力安装位可适配减速电机驱动，通过链传动带动下辊组做匀速回转运动。上辊组采用双立柱导向结构，每侧立柱配置可调式压紧手轮，可根据待处理板材的厚度、变形量灵活调整上下辊之间的压合间隙，调整时两侧手轮同步进给即可保证辊缝平行度，避免出现板材压延不均、跑偏的问题。设备的作业台面与下辊组上表面保持齐平，进料侧预留足够的平直导向段，方便操作人员推送板材进入辊压区域，出料侧同样设置平直承托段，避免板材整平后因自重产生二次下垂变形。从安装边界来看，这款设备整体采用立式落地结构，机架底部四个支脚可通过膨胀螺栓与车间混凝土地面固定，安装时需保证机架上平面的水平度偏差不超过0.2mm/m，防止辊组倾斜导致板材走偏；设备整体占地尺寸适配中小型钣金车间的工位布局，无需额外做深挖地基处理，可直接布置在剪板机、激光切割机等下料设备的上游工位，完成板材上线前的矫平预处理。不同于大型多辊矫平机的复杂结构，这款设备采用少辊组设计，结构简单易维护，日常仅需定期对辊轴轴承加注润滑脂、检查传动链条张紧度即可，针对厚度1-6mm的普通冷轧钢板、铝板的局部弯折、整体翘曲有良好的整平效果，作业时将板材变形部位对准辊压区域，反复推送2-3次即可消除弯折应力，获得平直度符合后续加工要求的板材。设备的辊轴采用45号钢调质处理后表面镀铬，硬度可达HRC45以上，长期与板材摩擦也不易出现表面拉伤、锈蚀问题，可保证处理后的板材表面无压痕、划伤。
