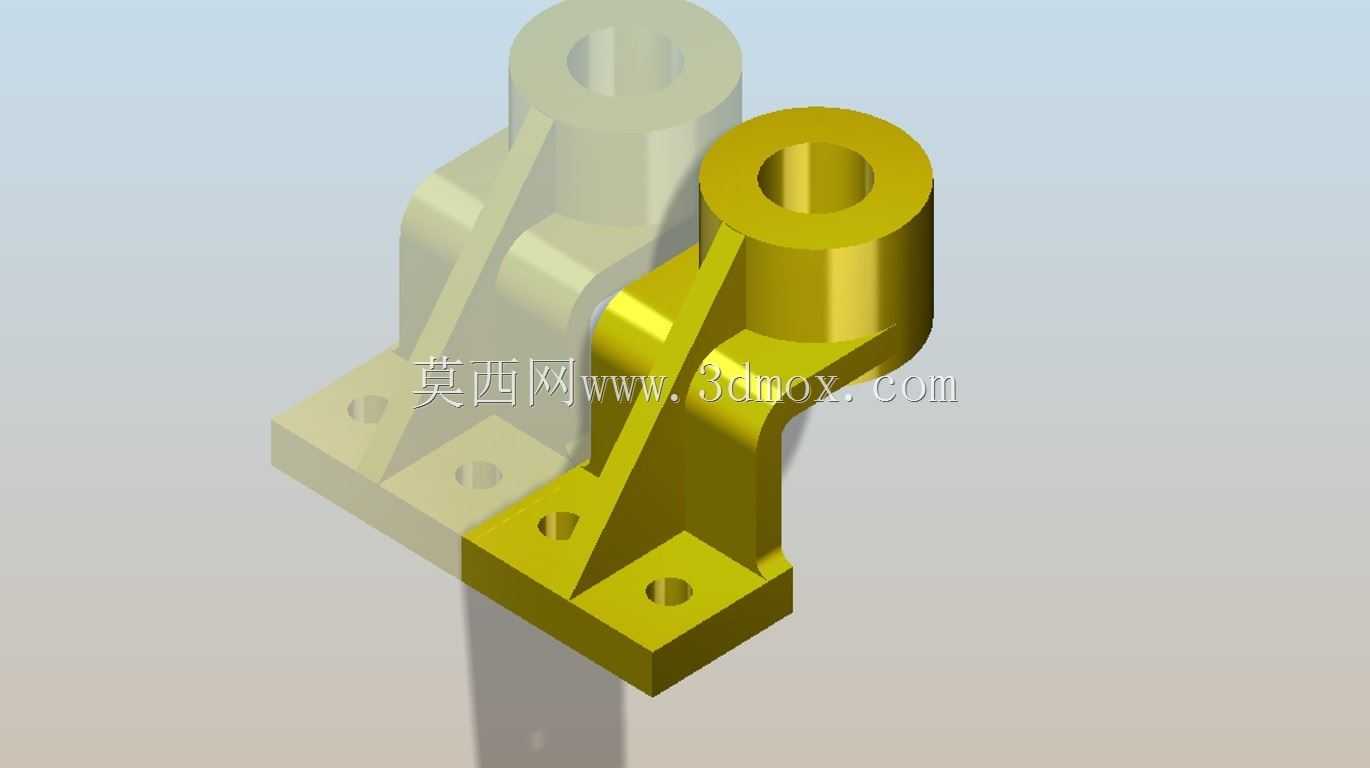

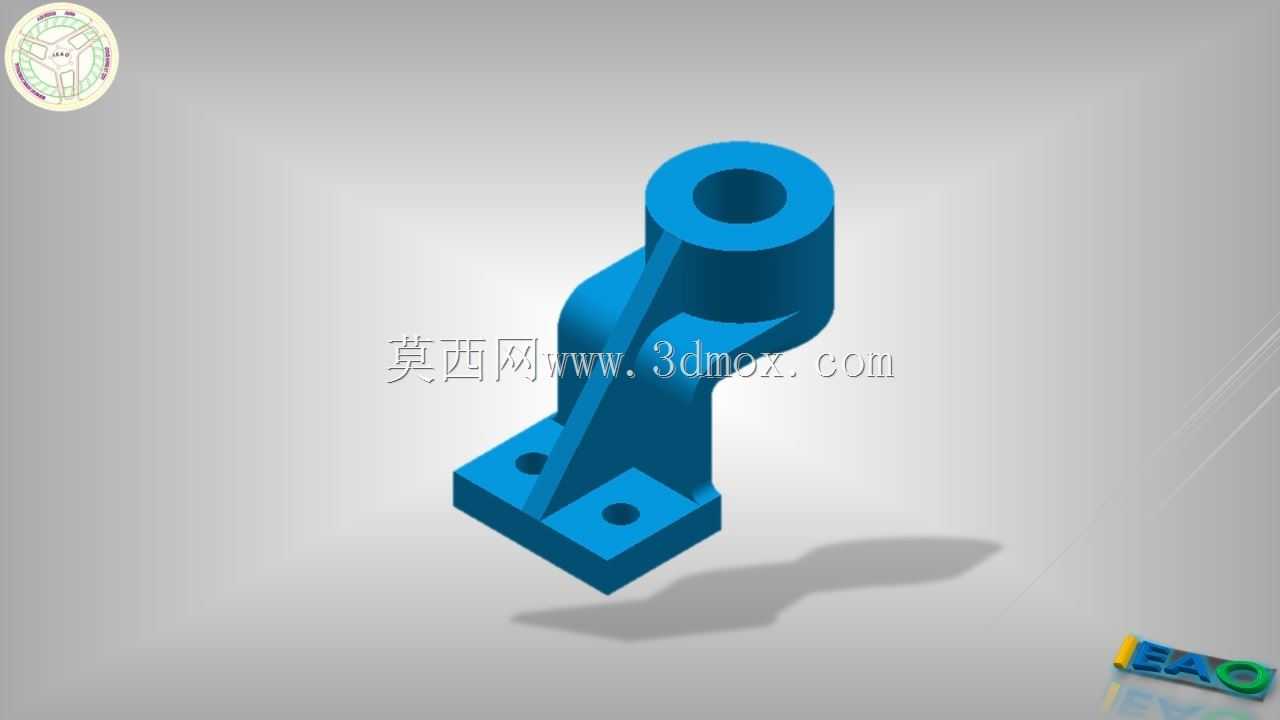

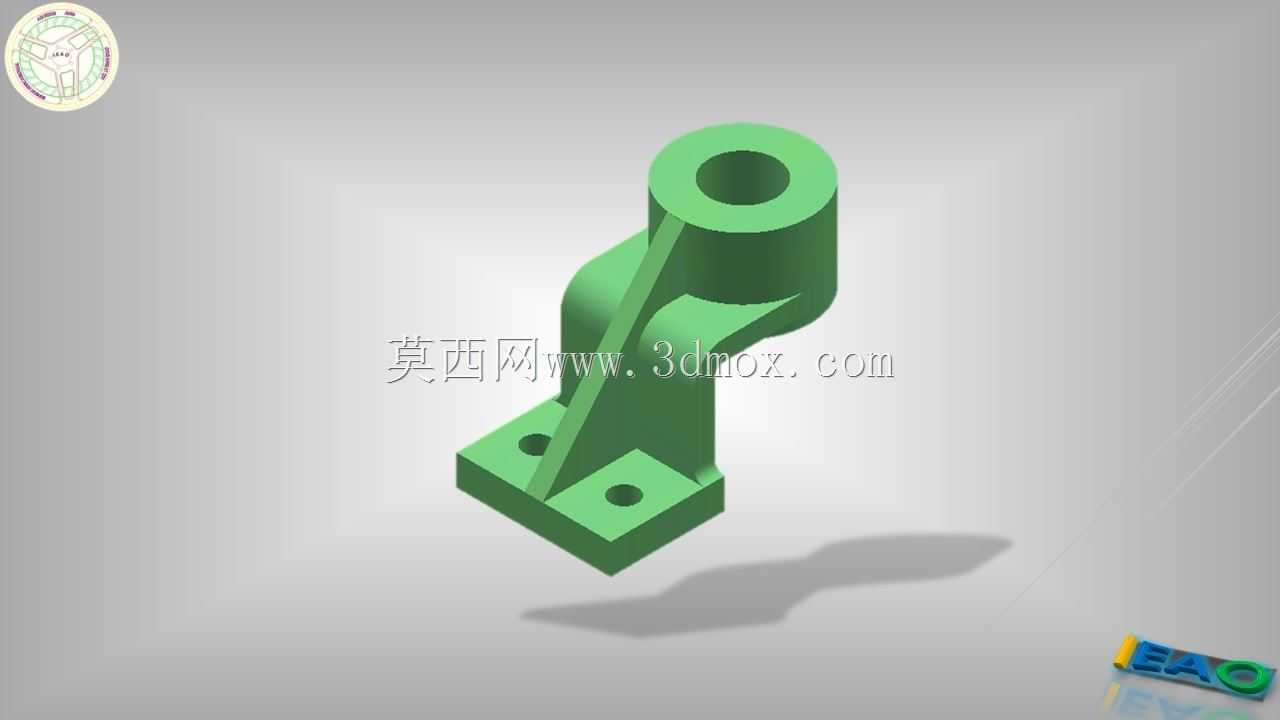

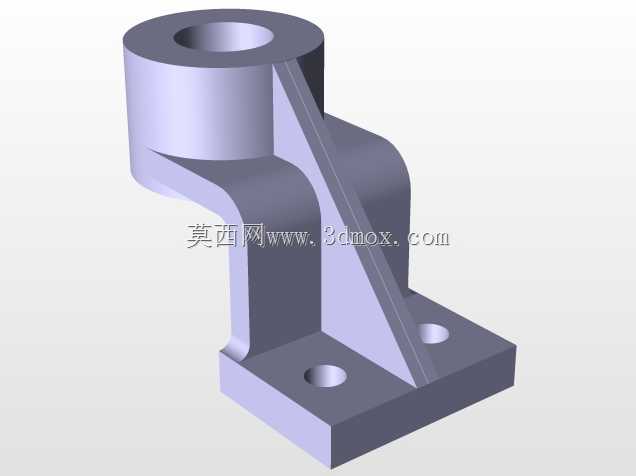

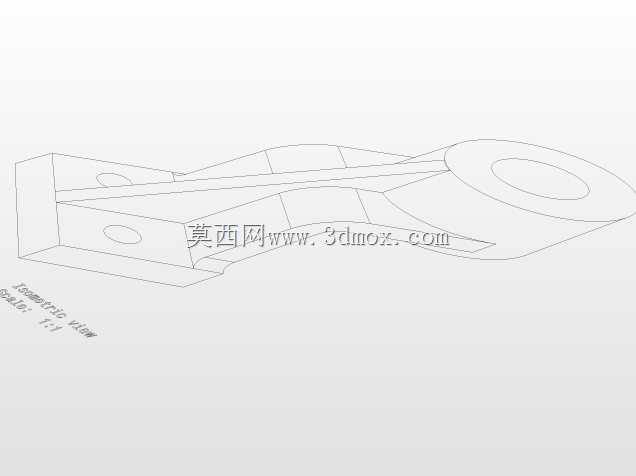

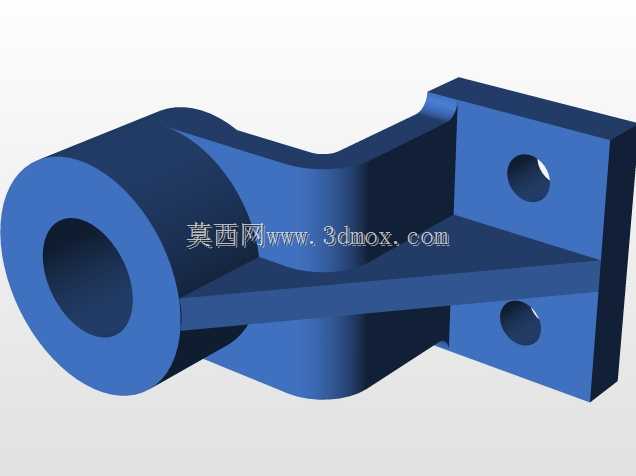

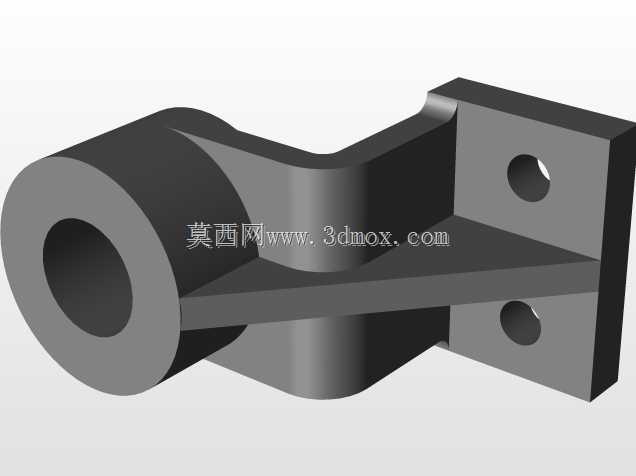

带加强筋斜向支撑立式安装支座结构

这类带斜向加强筋的立式安装支座，在轻工输送线、小型自动化专机的机架辅件配套里十分常见，日常多用于承托带轴类的回转零部件，比如小型导向辊、张紧轮的轴端固定，或是传感器安装支架的转接基座，能在有限的安装空间里实现支撑点位的高度抬升，避免被安装面的其他结构干涉。从结构设计逻辑来看，底部的方形安装法兰设置了两个对称的通孔，适配常用的内六角圆柱头螺栓穿装固定，安装时可根据现场布线、走料的实际方向调整安装角度，两个安装孔的孔距预留了足够的扳手操作空间，不会出现螺栓拧紧时工具与支座本体干涉的问题。上部的圆筒轴孔是核心的功能承载位，孔壁厚度经过载荷校核，能承受常规工况下的径向载荷与小幅轴向窜动，孔的内径公差可根据配套轴件的配合需求选择间隙配合或过渡配合，满足不同转速下的转动或固定连接需求。连接底部法兰与上部筒座的斜向支撑板是整个结构的强度核心，斜筋的走向顺着支座受力的主方向布置，当上部筒座承受垂直于轴线的侧向载荷时，斜筋能将载荷顺畅传递到底部安装法兰，分散螺栓连接处的集中应力，避免长期受载后支座根部出现断裂变形，相比直筋结构，这种斜向布置的筋板在同等耗材重量下，抗侧向弯曲的性能更优，也能减少铸造或3D打印过程中的应力集中问题。实际选型应用时，需要注意支座的总高度要匹配被支撑部件的安装高度要求，底部法兰的外形尺寸不能超出安装面的可用边界，上部筒孔的轴线与安装面的垂直度公差，会直接影响配套轴件的运转顺畅度，若用于高速回转部件的支撑，还需要在建模阶段提前核算支座的固有频率，避开设备运转时的共振区间。这类支座的外形没有多余的装饰性结构，所有曲面与棱角都做了适配加工工艺的处理，棱边处的小倒角既可以去除加工毛刺，也能避免安装操作时划伤操作人员，斜筋与筒体、法兰的连接处都做了圆角过渡，能有效降低应力集中系数，提升结构的疲劳寿命。在非标设备设计场景中，这类支座可以根据实际载荷需求调整壁厚、筋板厚度以及安装孔的位置尺寸，不需要大幅改动整体结构形式就能适配不同的负载要求，通用性较强。
