带中心沉孔的异形曲面壳体结构设计

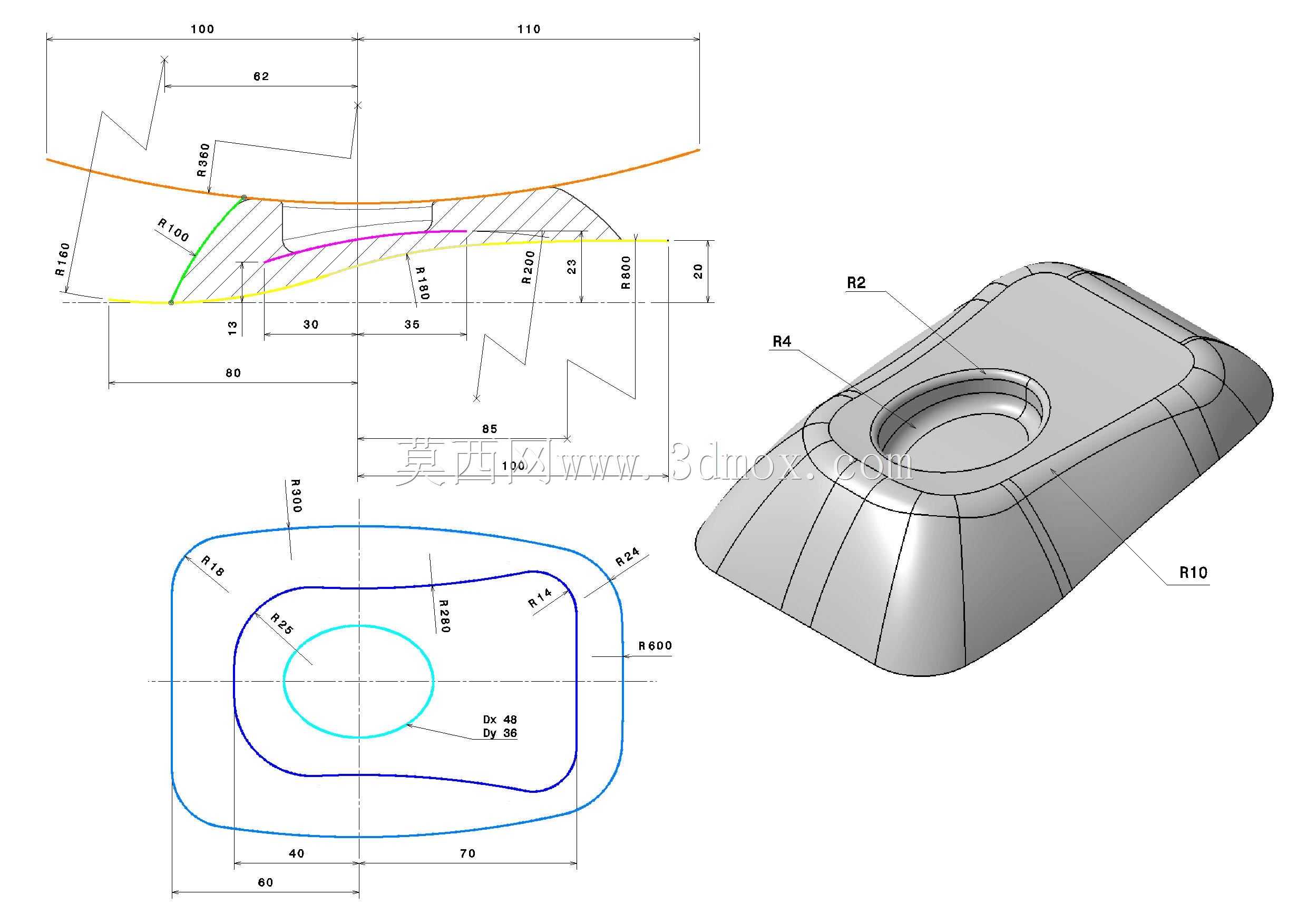

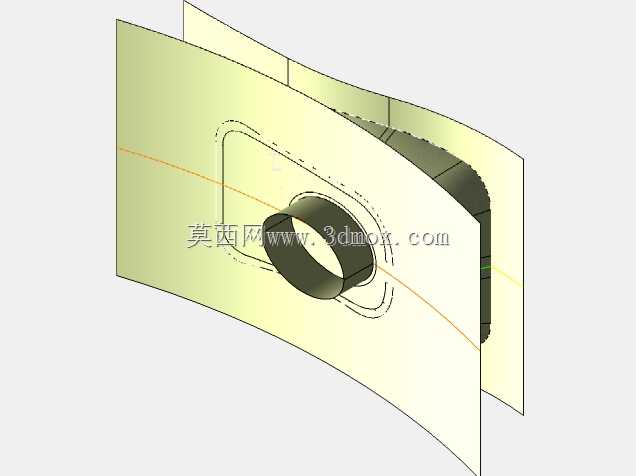

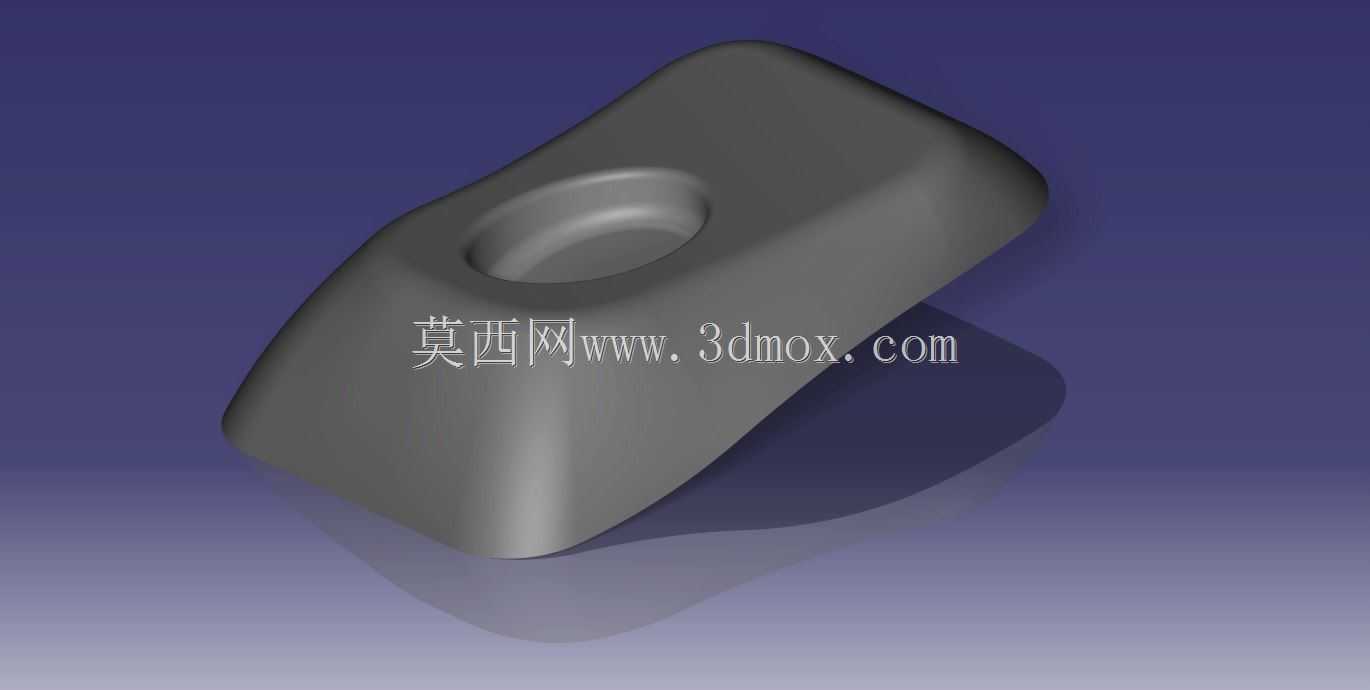

这类带中心沉孔的异形曲面壳体，常作为小型操控设备的上盖、手持检测仪器的握持外壳或是桌面型小型装置的防护面板使用，日常接触的工业计数终端、小型传感设备的操作端外罩，很多都采用类似的曲面构型。从结构设计逻辑来看，整体外轮廓采用大曲率顺滑曲面过渡，周圈设置不同半径的圆角衔接，既能够消除注塑成型过程中的应力集中点，避免壳体边角在受外力冲击时出现开裂，也能在人员手持接触时提升握持贴合度，减少尖锐棱角带来的磕碰风险。中心位置的环形沉孔结构，主要用于嵌入操作按键、状态指示灯或是小型旋钮组件，沉孔的台阶深度可以为内嵌元件提供安装定位基准，同时保证元件安装后表面与壳体曲面的平顺衔接，避免出现突兀的凸起或凹陷。从尺寸边界来看，整体外轮廓的长宽方向控制在160mm左右的区间内，周圈侧壁的拔模斜度配合R10的底部过渡圆角，能够适配常规注塑模具的开模流程，不需要额外设计复杂的抽芯结构，有效降低模具加工与后期量产的成本。设计过程中采用投影线框搭建曲面控制线的方式，先通过正交视图的尺寸标注确定各截面的轮廓边界，再通过多段曲率控制线拟合外表面的顺滑曲面，保证不同方向观察时曲面无明显折痕与凹凸缺陷。壳体的壁厚设计遵循均匀过渡原则，曲面区域与沉孔周边的壁厚差控制在合理范围内，避免注塑成型时出现缩痕、翘曲等缺陷。周圈的小半径圆角分别对应不同曲面的衔接位置，R2、R4等小圆角用于区分曲面的造型分区，同时为后续表面处理工序提供清晰的边界参考，比如表面晒纹、丝印标识的区域划分都可以依托这些圆角棱线定位。这类壳体在装配时通常采用底部卡扣配合周圈止口的方式与下壳连接，曲面的造型精度直接影响装配后的合缝均匀度，因此建模过程中需要反复校验各截面的曲率连续性，保证曲面加工后与设计状态一致。
