多接口法兰式蝶形阀体结构设计

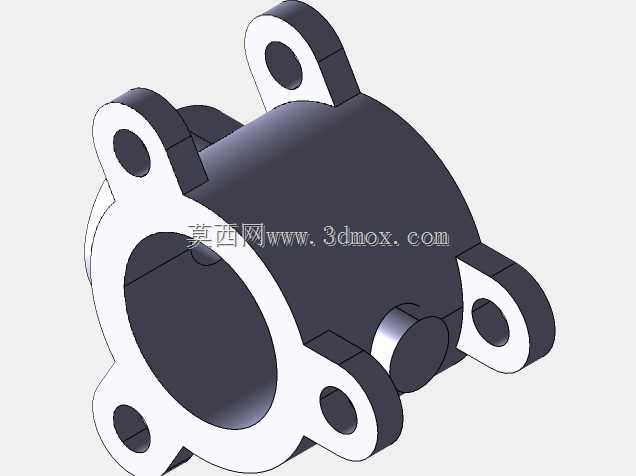

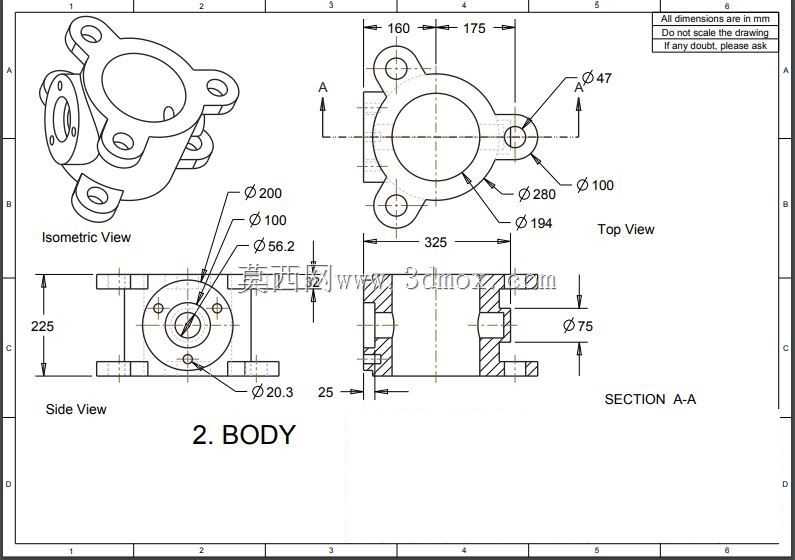

这类蝶形阀体结构多用于流体管路系统的通断、流向切换或流量调节节点，在化工流体输送、市政给排水、中小型液压动力回路中都有广泛适配场景，作为管路系统的核心承压连接件，其结构合理性直接决定整条管路的密封可靠性与运行寿命。从结构设计逻辑来看，主体采用对称式蝶形布局，核心流道为直径75mm的直通腔室，可匹配对应通径的管路连接需求，主体外轮廓最大宽度为325mm，顶部视向的安装耳布局沿中心对称分布，其中一组安装孔中心距为160mm，侧部接口中心距主体中心175mm，各连接法兰的端面均做了精加工贴合面设计，避免安装后出现密封面错位导致的渗漏问题。主体上部的主法兰外径为200mm，端面均布的连接孔可适配标准法兰的螺栓紧固需求，侧部伸出的接口外径为100mm，端部小法兰外径47mm，可对接仪表、旁通管路或者泄压组件，底部两侧的安装支脚开有直径20.3mm的固定孔，可直接通过螺栓将阀体固定在安装基座或者管架上，无需额外设计转接支架，能有效减少现场安装的配件成本与装配工时。设计过程中优先考虑了流道的平顺性，SECTION A-A剖面显示内部流道转折处均做了圆弧过渡处理，避免流体在腔室内形成紊流、压损过大或者长期冲蚀局部壁面的问题，壁厚取值结合常用承压等级做了冗余设计，主体外壁直径280mm的环形加强筋可提升壳体的承压抗变形能力，避免在高压工况下出现壳体鼓胀或者密封面变形的情况。各接口的同轴度公差在建模时做了严格约束，侧部接口与主腔室的垂直度、上下法兰的平行度都预留了机加工的工艺余量，既满足三维建模阶段的装配干涉检查需求，也能直接对接后续的工程图出图、铸造模具开模以及数控加工工序，不同方向的视图完整呈现了零件的所有外轮廓与内部结构特征，建模时的特征树可直接编辑修改各尺寸参数，适配不同通径、不同压力等级的同类型阀体衍生设计，能帮助结构设计人员快速完成同系列产品的参数化迭代，减少重复建模的工作量。
