多工位环形夹持搬运执行机构

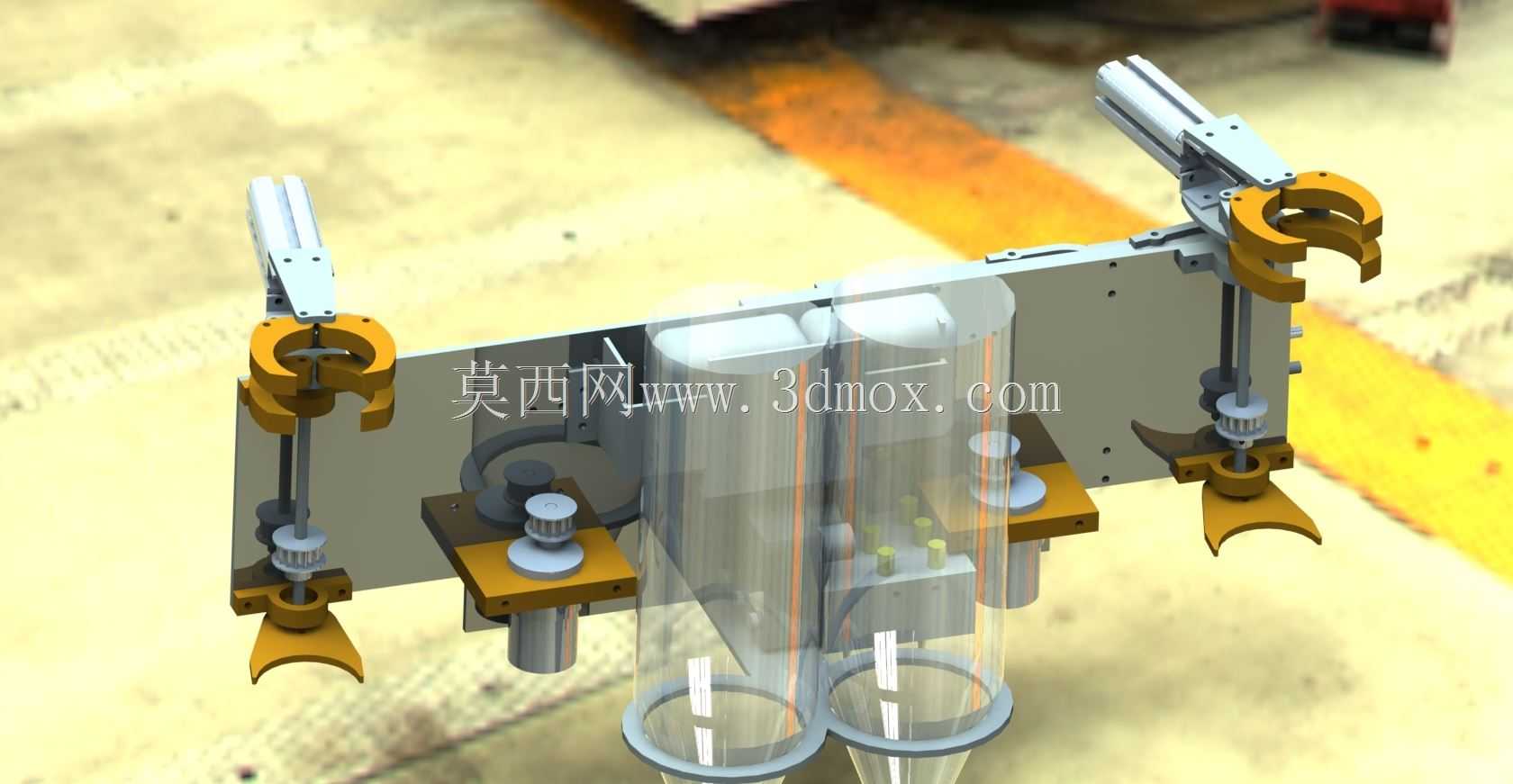

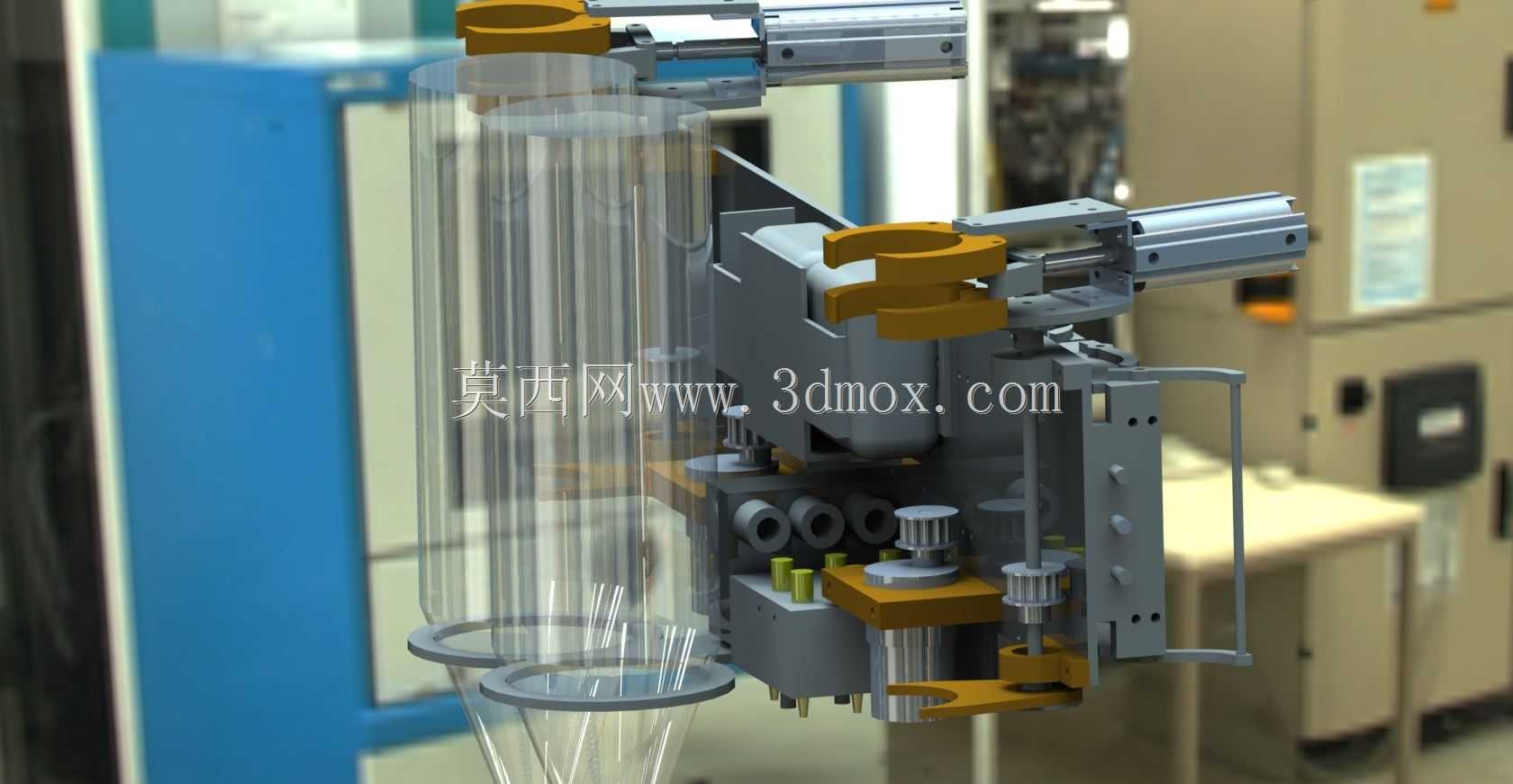

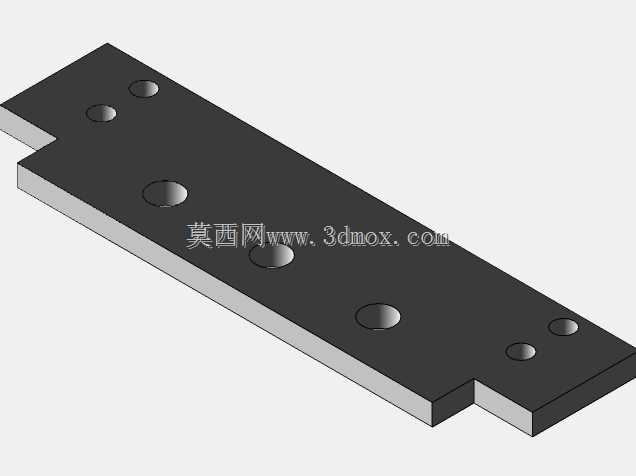

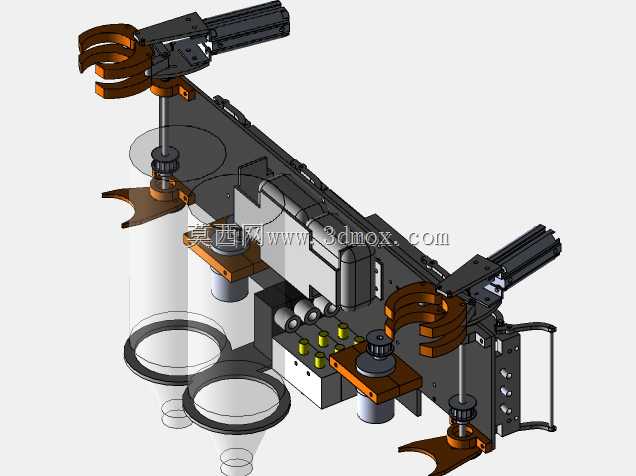

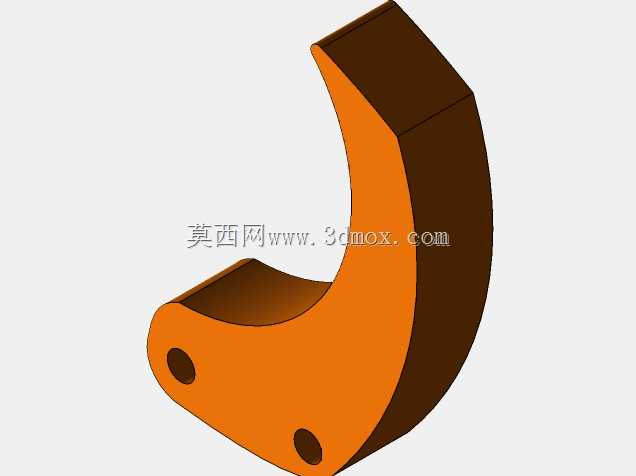

该执行机构主要适配环形薄壁类工件的上下料与工位转移动作，常见于小型轴承套圈、密封环、薄壁套筒类零件的加工产线，可直接搭载在六轴工业机器人或直线模组滑台上，完成从料仓到加工工位、加工工位到检测工位、检测工位到料盘的全流程物料转运，替代人工完成重复性取放动作，适配节拍在6-10秒每工位的中小型自动化产线。整套机构采用背板集成式布局，所有驱动元件、导向组件、夹持单元均安装在同一块安装基板上，基板预留有标准机器人末端法兰安装孔位，可直接适配主流负载5-10kg工业机器人的末端接口，无需额外设计转接板，整体安装边界控制在长380mm、宽220mm、厚度120mm范围内，末端作业时不会与周边工装、机床防护门产生干涉。机构共配置四组独立夹持单元，对称分布在基板两侧，每侧两组夹爪可独立动作，也可通过气路联动实现同步夹持，单组夹爪的开合行程适配外径30-80mm的环形工件，夹爪接触端采用弧形仿形设计，贴合环形工件外圆轮廓，夹持接触面积比普通平口夹爪提升60%，可避免薄壁环形工件被夹变形，夹爪末端还集成了承托结构，夹持时可托住工件下端面，防止转运过程中工件滑落。驱动部分采用紧凑型笔型气缸作为夹爪开合动力，气缸沿垂直基板方向布置，通过齿轮齿条传动结构将气缸的直线运动转化为夹爪的弧形开合动作，传动间隙控制在0.02mm以内，重复夹持定位精度可达±0.05mm，满足后续精加工工位的上料定位要求。每组夹持单元都配置了独立的直线导杆进行运动导向，导杆配合铜套做滑动支撑，运动过程无卡滞，侧向负载承受能力比无导向结构提升40%，可适配带少量切削液的工件抓取场景，导杆表面做了硬铬镀层处理，耐磨性能满足产线3年以上的连续使用需求。机构中部预留了透明防护仓安装位，可内置气路分流块、磁性开关接线端子等元件，所有气路、线路均从基板背部走线，外部无裸露管线，避免作业过程中管线被工件、工装勾挂，提升机构运行的可靠性。该执行机构可根据实际产线需求调整夹爪数量与开合行程，适配不同尺寸规格的环形工件搬运，也可更换不同仿形轮廓的夹爪块，适配圆形、方形等其他截面形状的小型零件抓取，整体结构紧凑，维护时仅需拆卸对应夹爪单元的固定螺丝即可更换易损件，无需拆解整套机构，日常维护耗时短，适合在3C零部件、小型五金件、汽车小零部件的自动化加工产线上推广使用。
