低成本集成式小型咖啡机内部结构设计

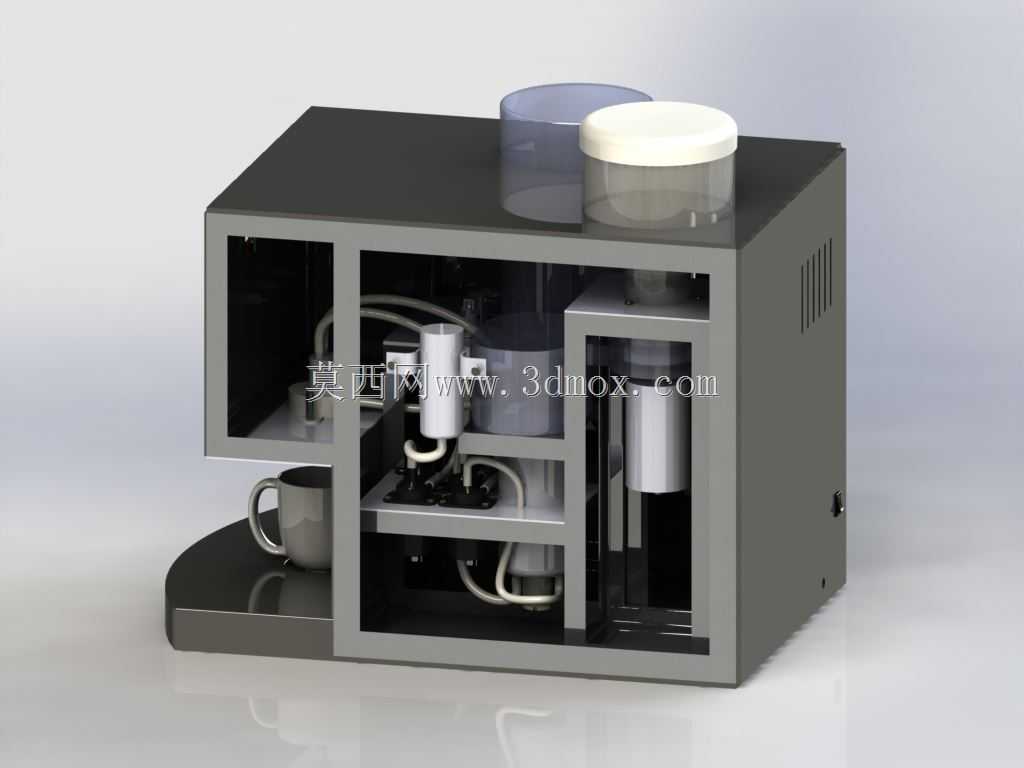

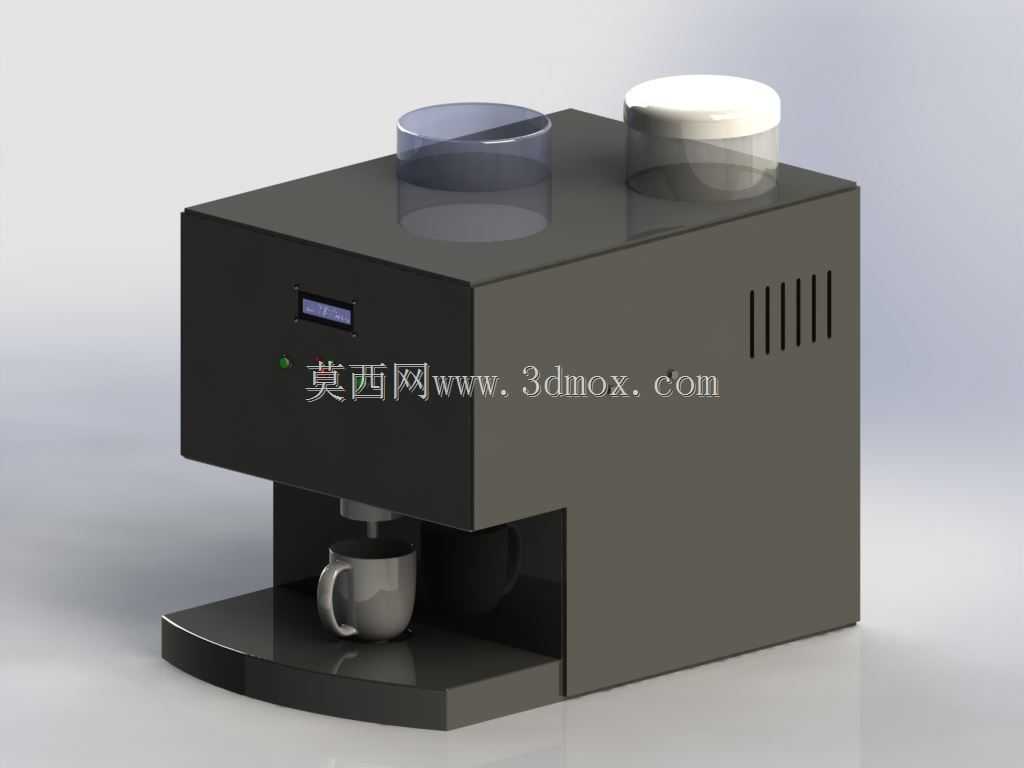

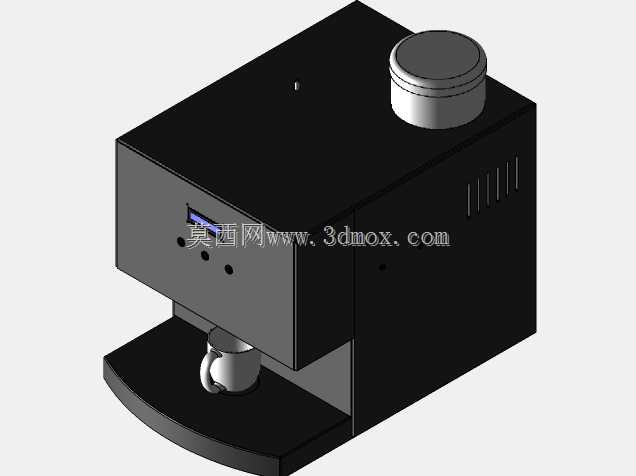

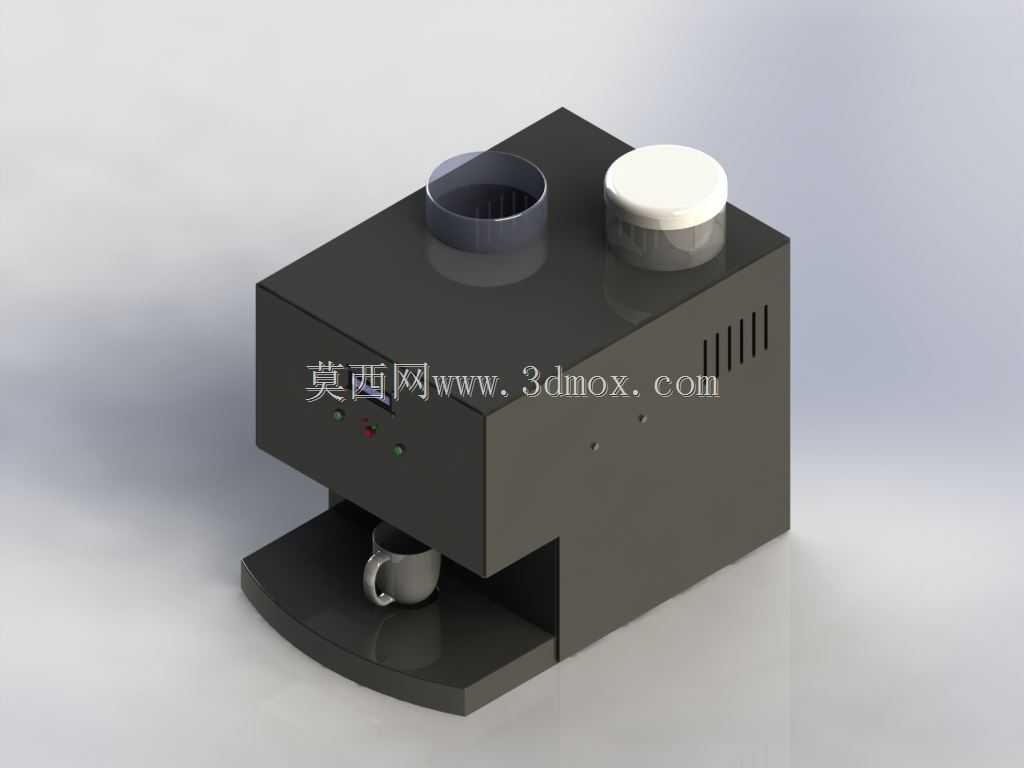

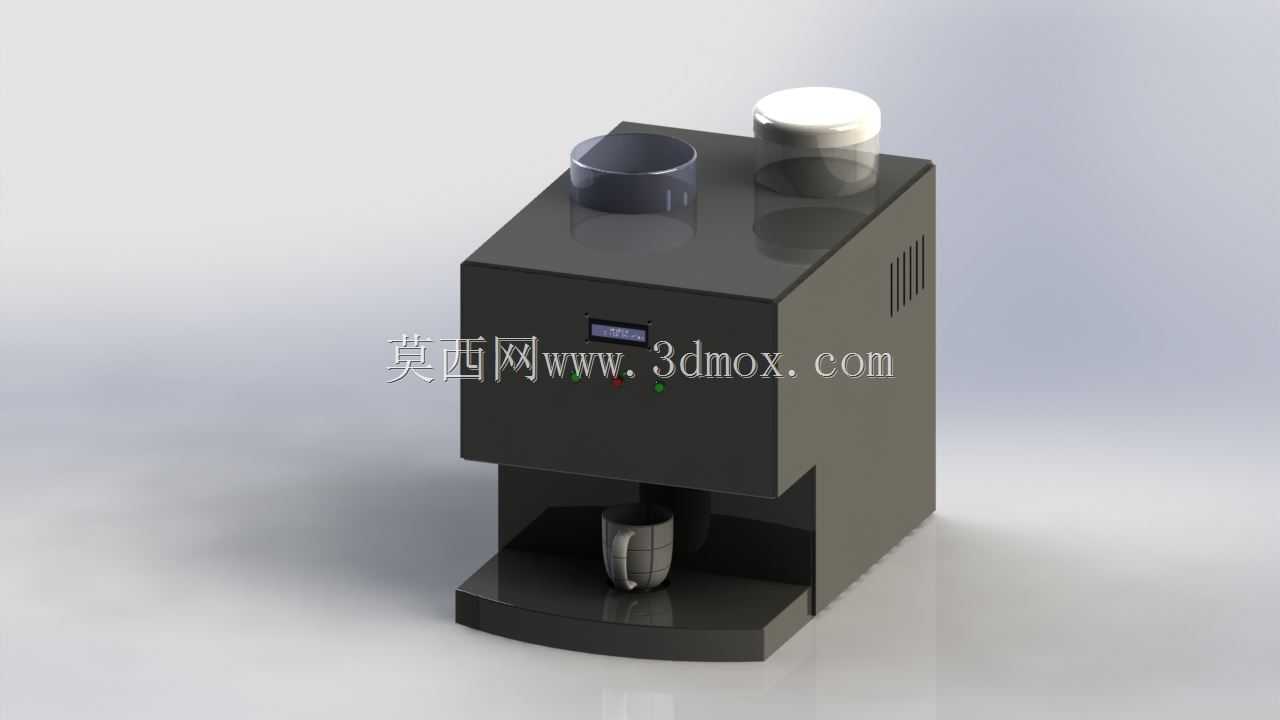

这款小型咖啡机的结构设计，核心瞄准下沉市场商用场景与家用入门级需求，在有限的箱体空间内完成了冲泡、储水、接液全流程的组件集成，没有冗余的外置结构，整机外轮廓采用方正切角设计，底部预留的弧形接液区刚好适配常规马克杯的放置尺寸，接液台高度控制在常规杯具的握持高度区间，用户取放杯具时无需大幅抬臂，符合日常操作的人机尺寸要求。从内部布局来看，设计阶段优先考虑了组件的安装维护便利性，所有管路走线沿箱体内部的框架立柱排布，没有出现管路交叉弯折的情况，水路的连接节点都预留了手指操作的拆装空间，后期更换密封件或者清理管路时，无需完全拆解整机框架，只需要拆卸对应侧的面板即可完成操作。顶部的两个储液容器分别承担净水储存与废液收集的功能，容器与机身的连接采用快插式密封结构，对位安装时有明显的卡位反馈，用户日常拆卸清理时不需要额外工具，对位偏差超过两毫米就无法完成安装，能有效避免漏液问题。设备的核心冲泡单元布置在箱体中部的独立隔舱内，与侧边的电控区域通过金属隔板完全分隔，哪怕水路出现轻微渗漏，液体也不会直接接触电控元件，降低了短路故障的概率。机身侧面开设的格栅式散热孔，刚好对应内部发热组件的安装位置，散热气流可以直接穿过发热区域带走热量，不需要额外加装导流风道，在控制整机成本的同时满足了长时间工作的散热需求。框架主体采用标准型材拼接的结构设计，所有安装孔位都做了统一的模数适配，不同功能的组件可以根据实际配置需求调整安装位置，既可以适配胶囊冲泡模块，也可以更换为研磨一体模块，不需要重新开模制作主体框架，能有效压低不同配置版本的开模与生产成本。接液区底部预留了废液导流槽，洒出的液体可以顺着导流槽汇入底部的废液收集盒，不会在机身表面积留形成清洁死角，日常维护只需要定期抽出废液盒清理即可。整机的安装边界适配常规的桌面放置场景，底部四个支撑脚做了防滑处理，放置在光滑的台面上也不会因为操作震动出现移位，机身背部的走线槽预留了电源线的收纳空间，不需要外接过长的明线，适配小型吧台、家庭厨房操作台等多种狭小放置场景。
