竞赛用直线循迹移动小车结构设计

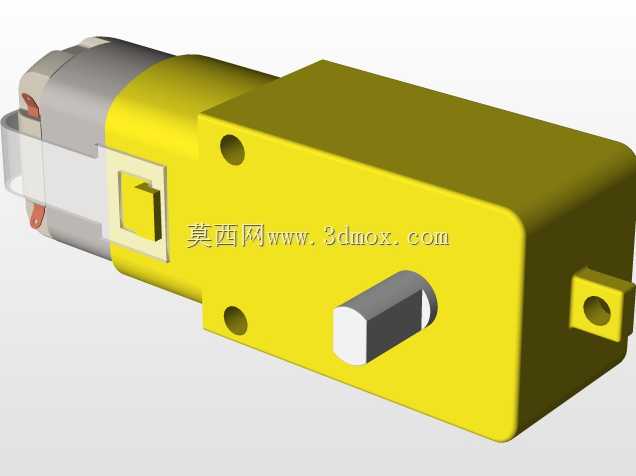

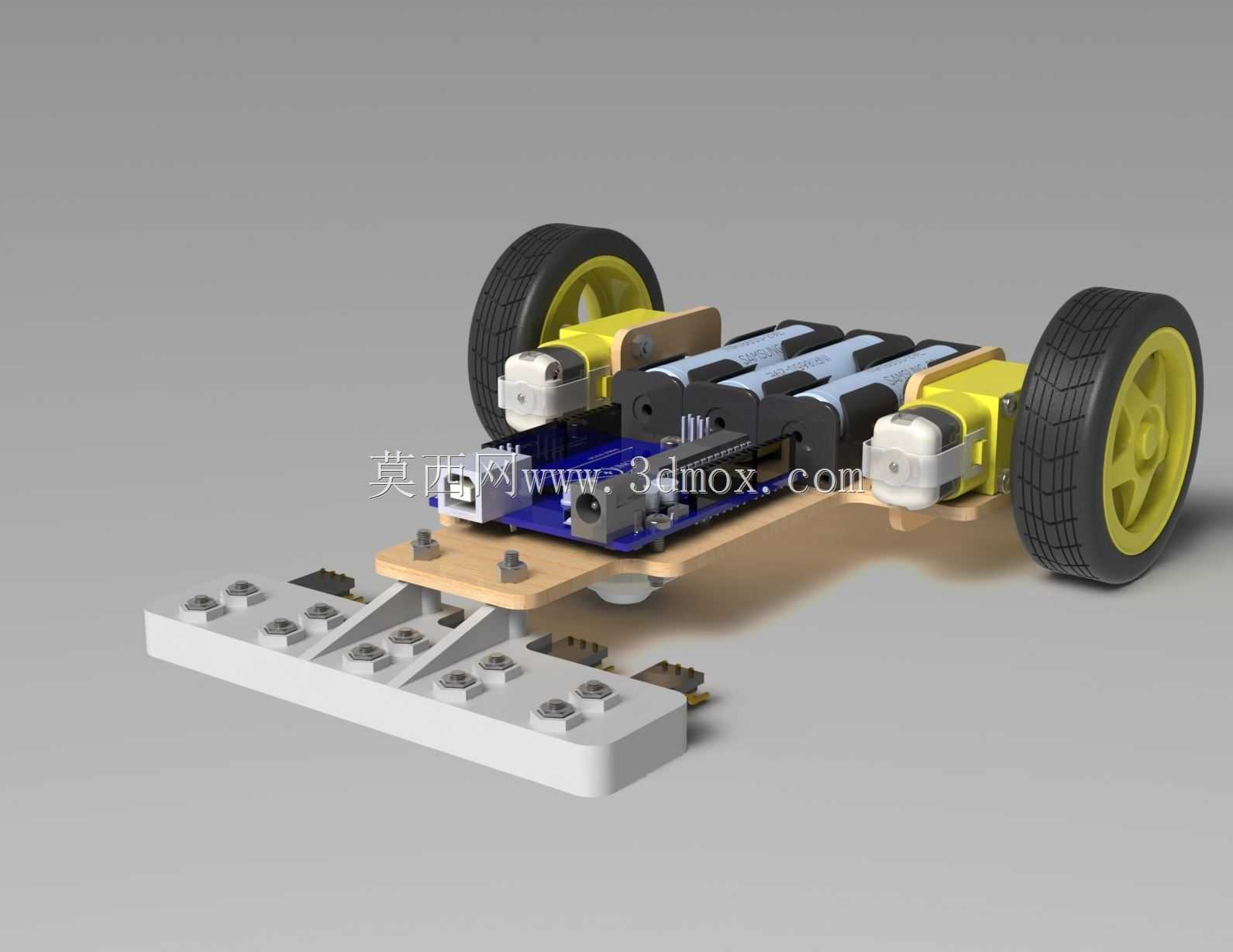

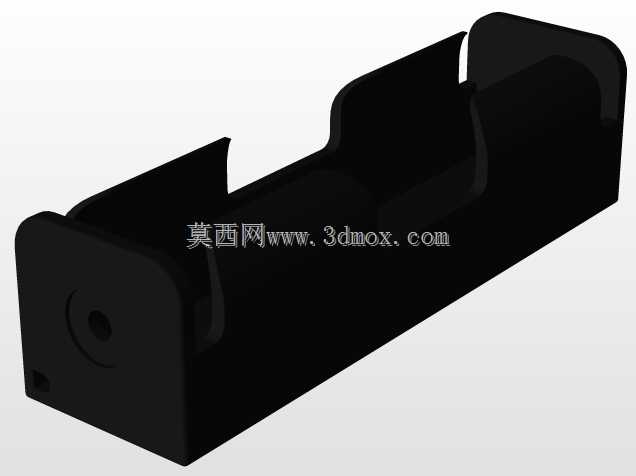

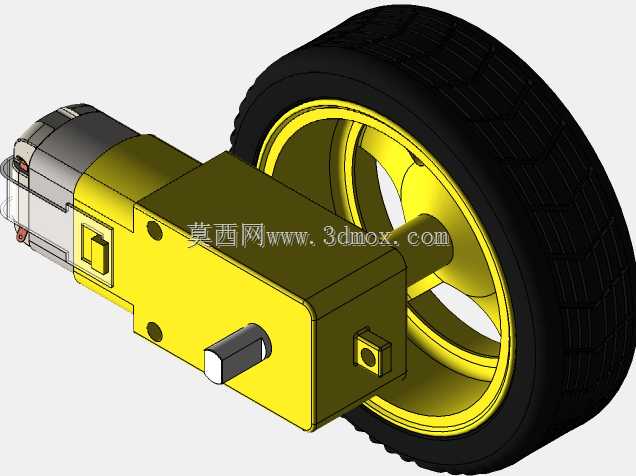

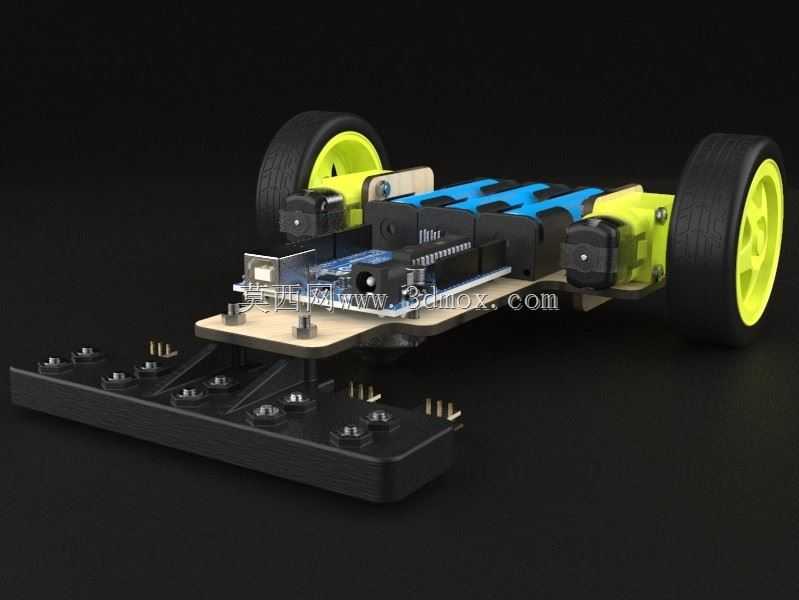

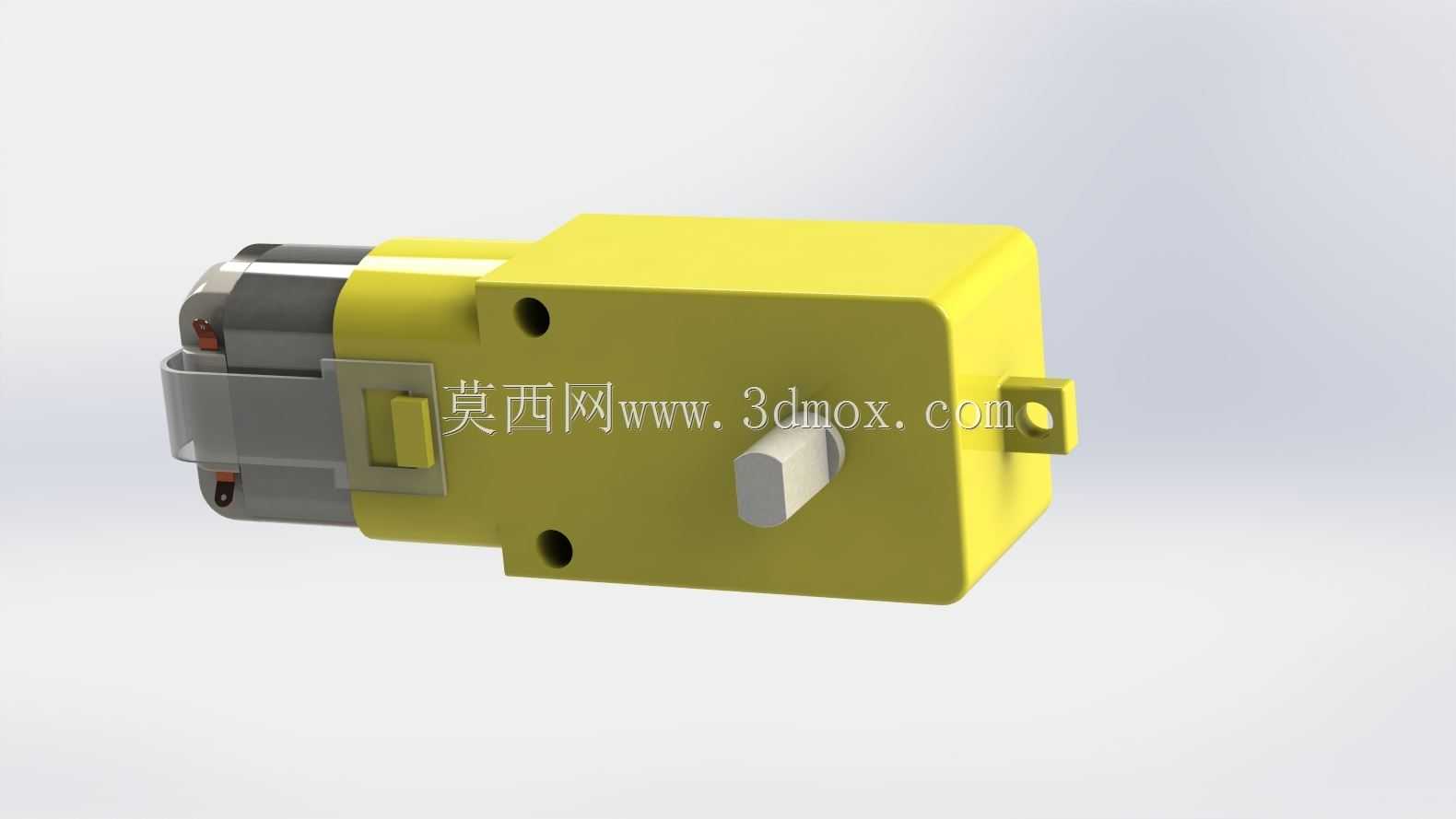

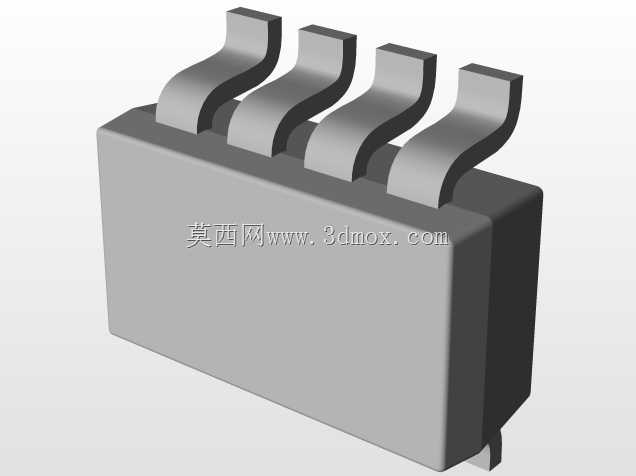

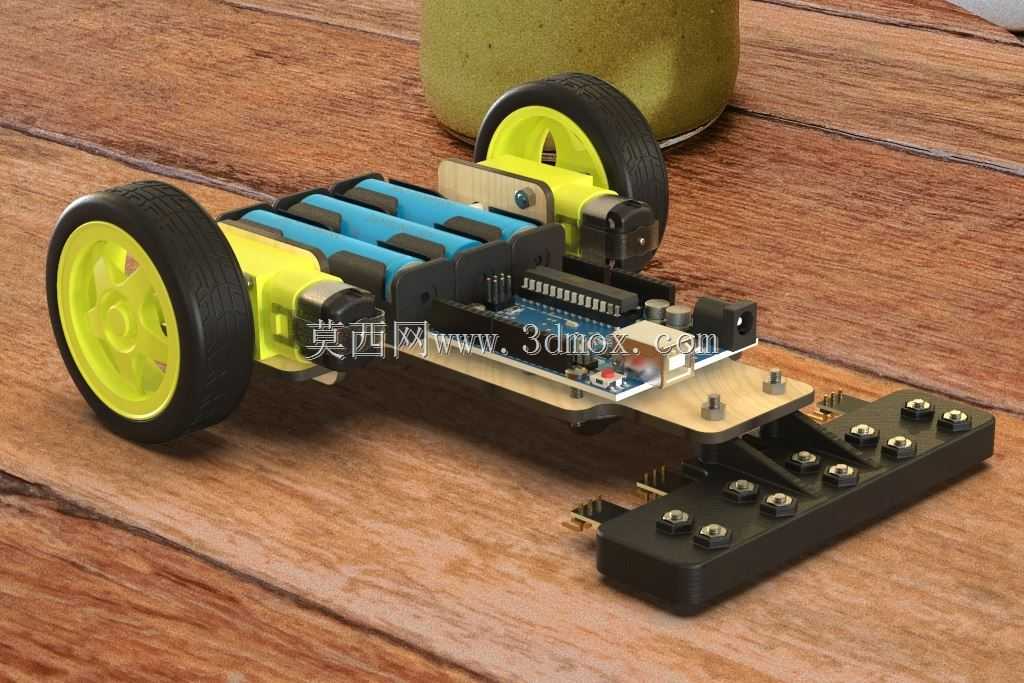

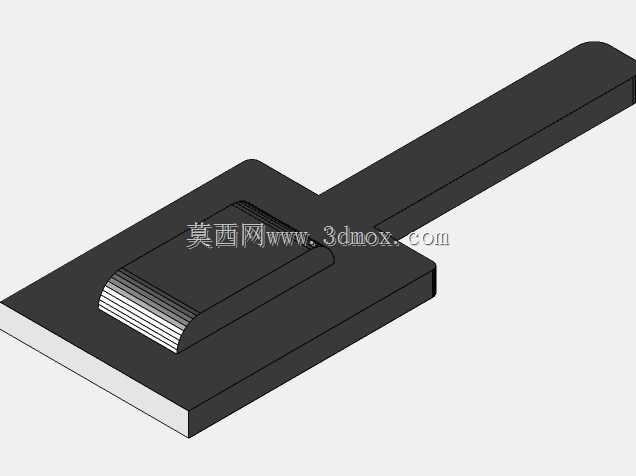

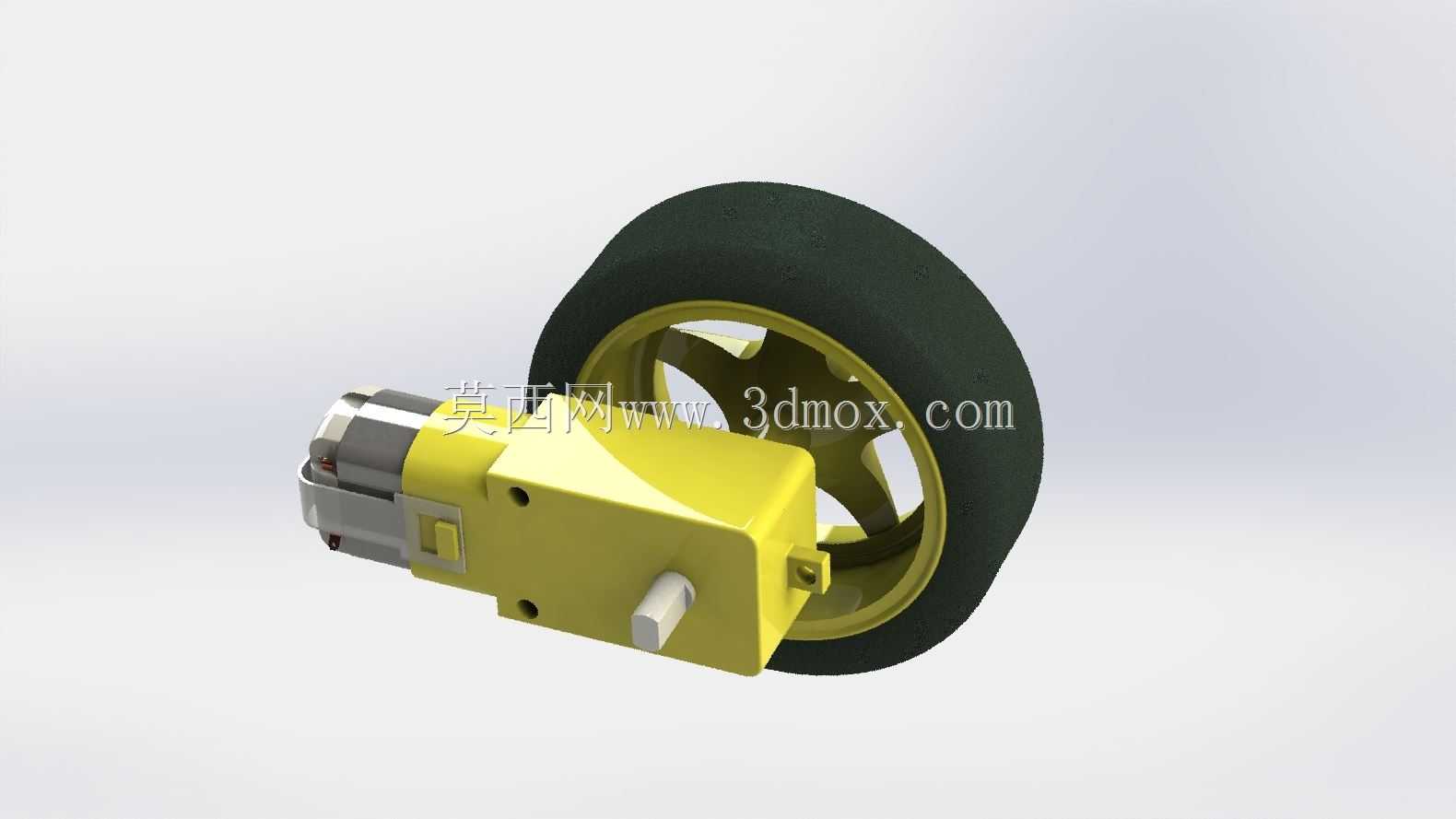

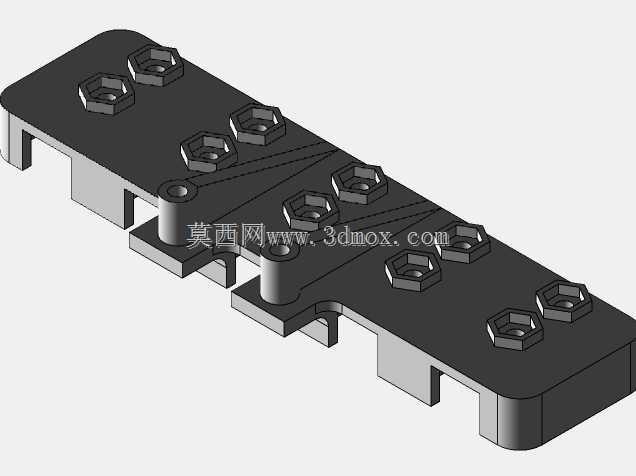

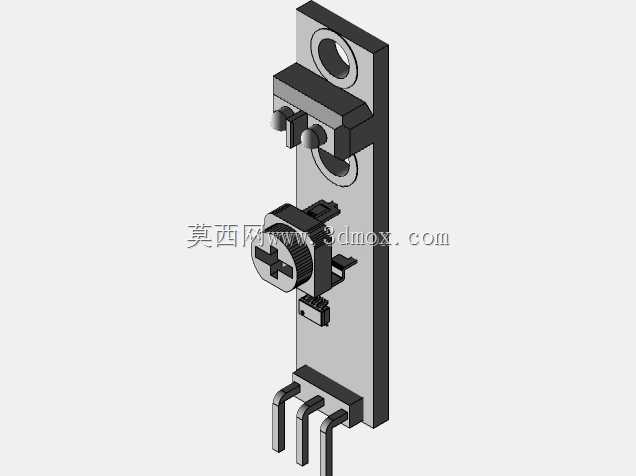

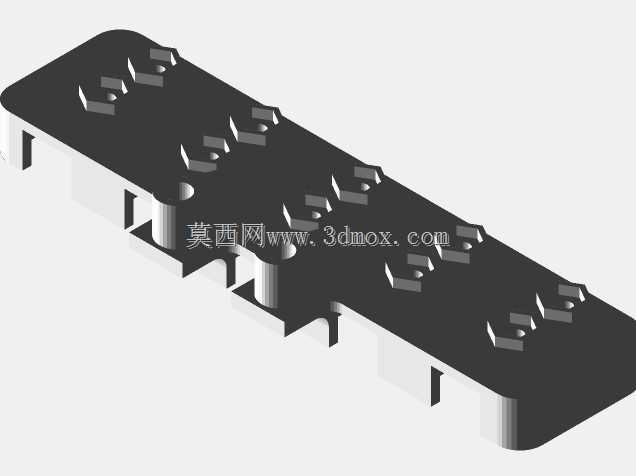

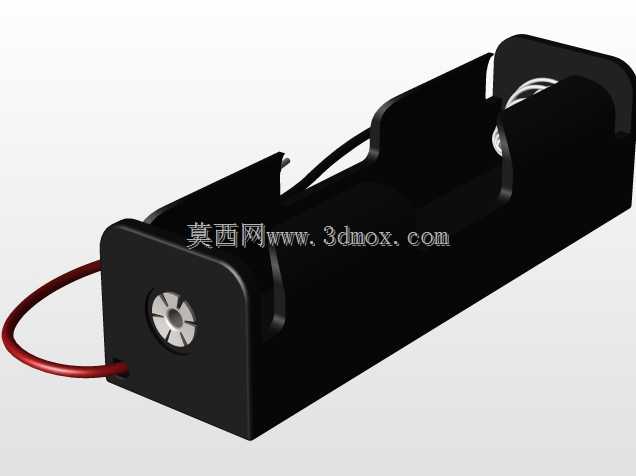

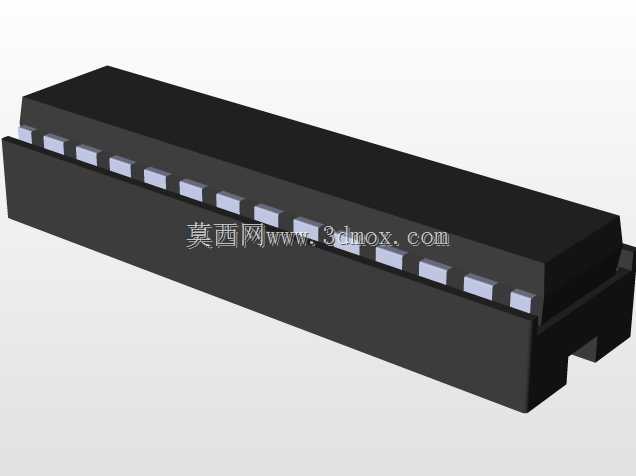

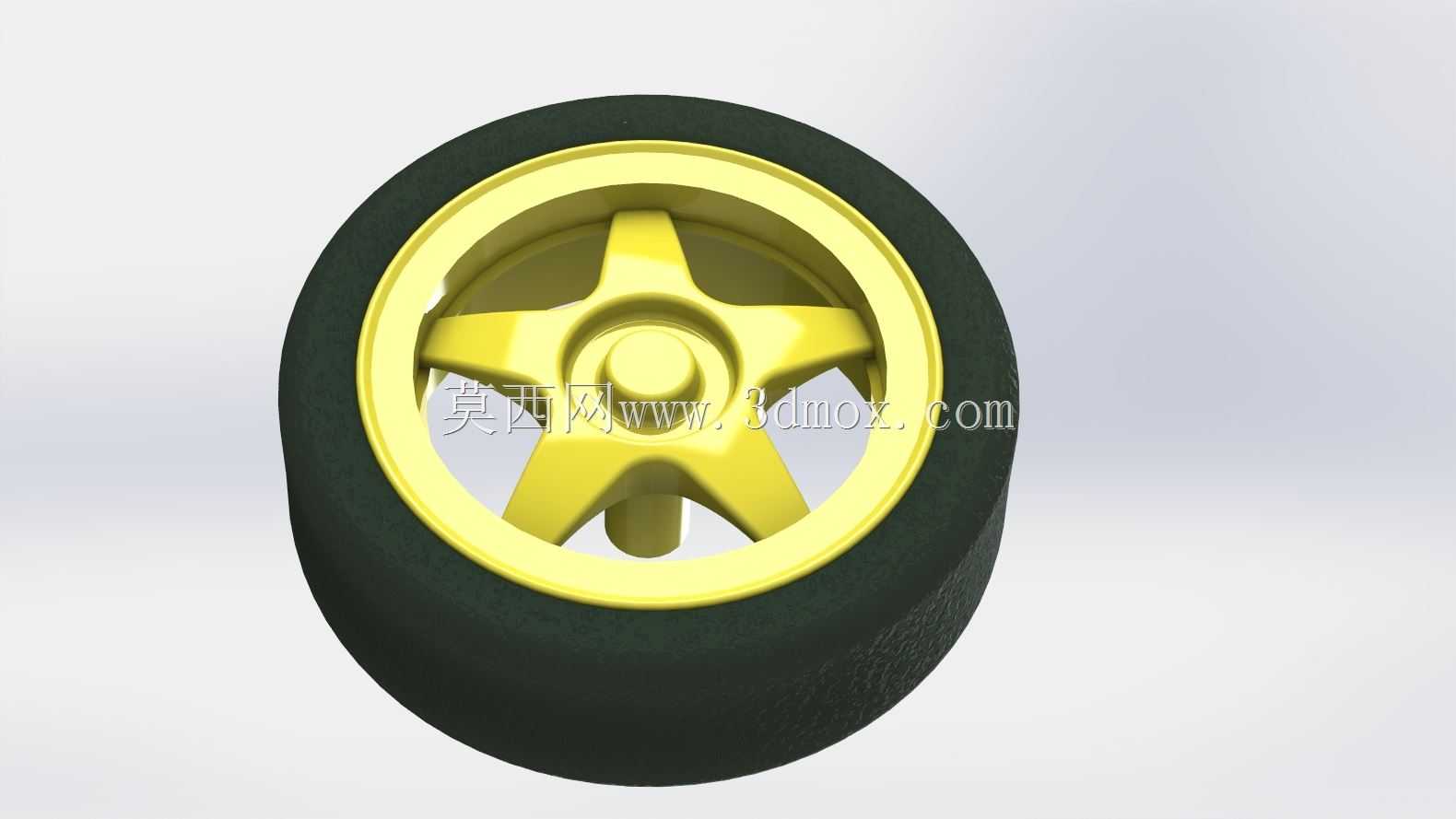

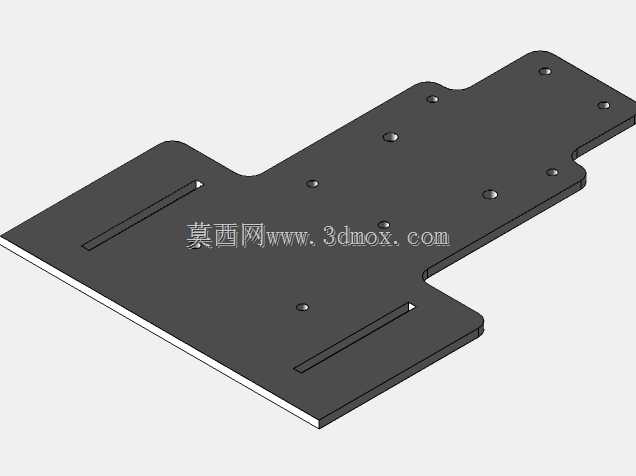

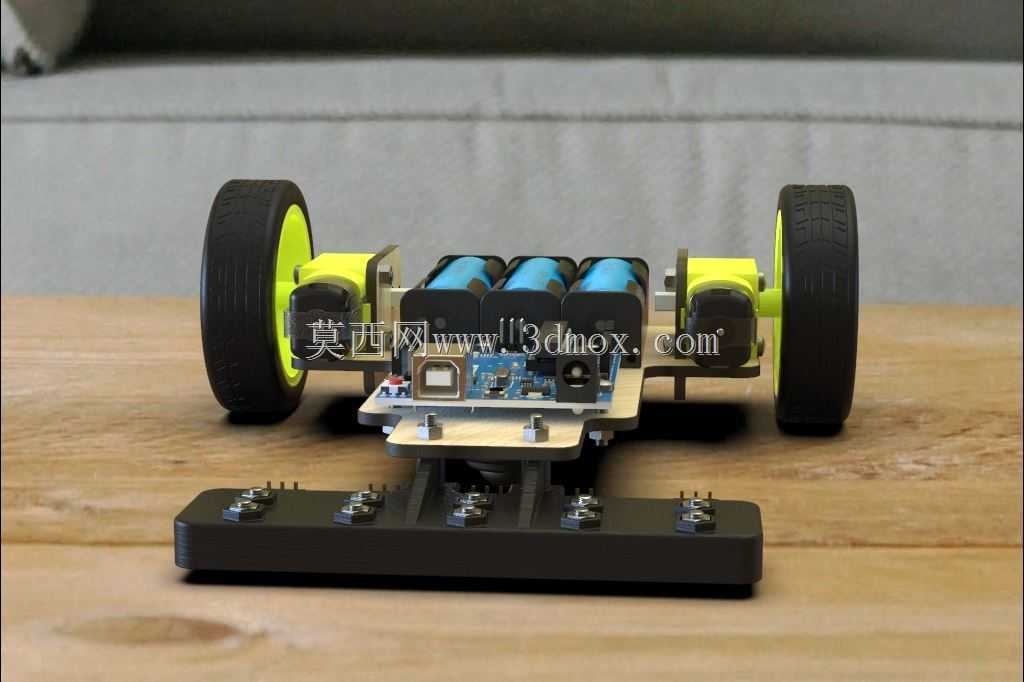

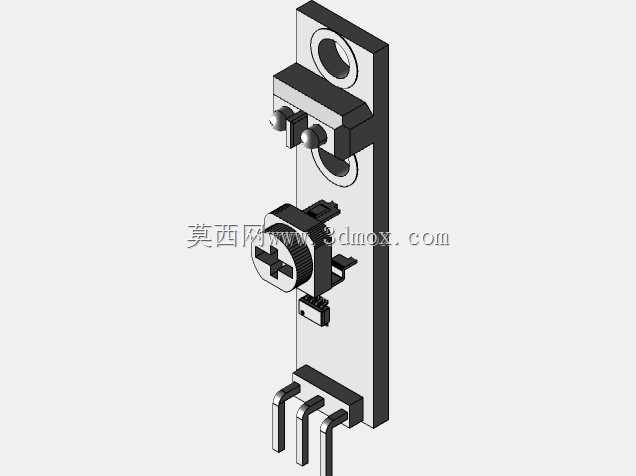

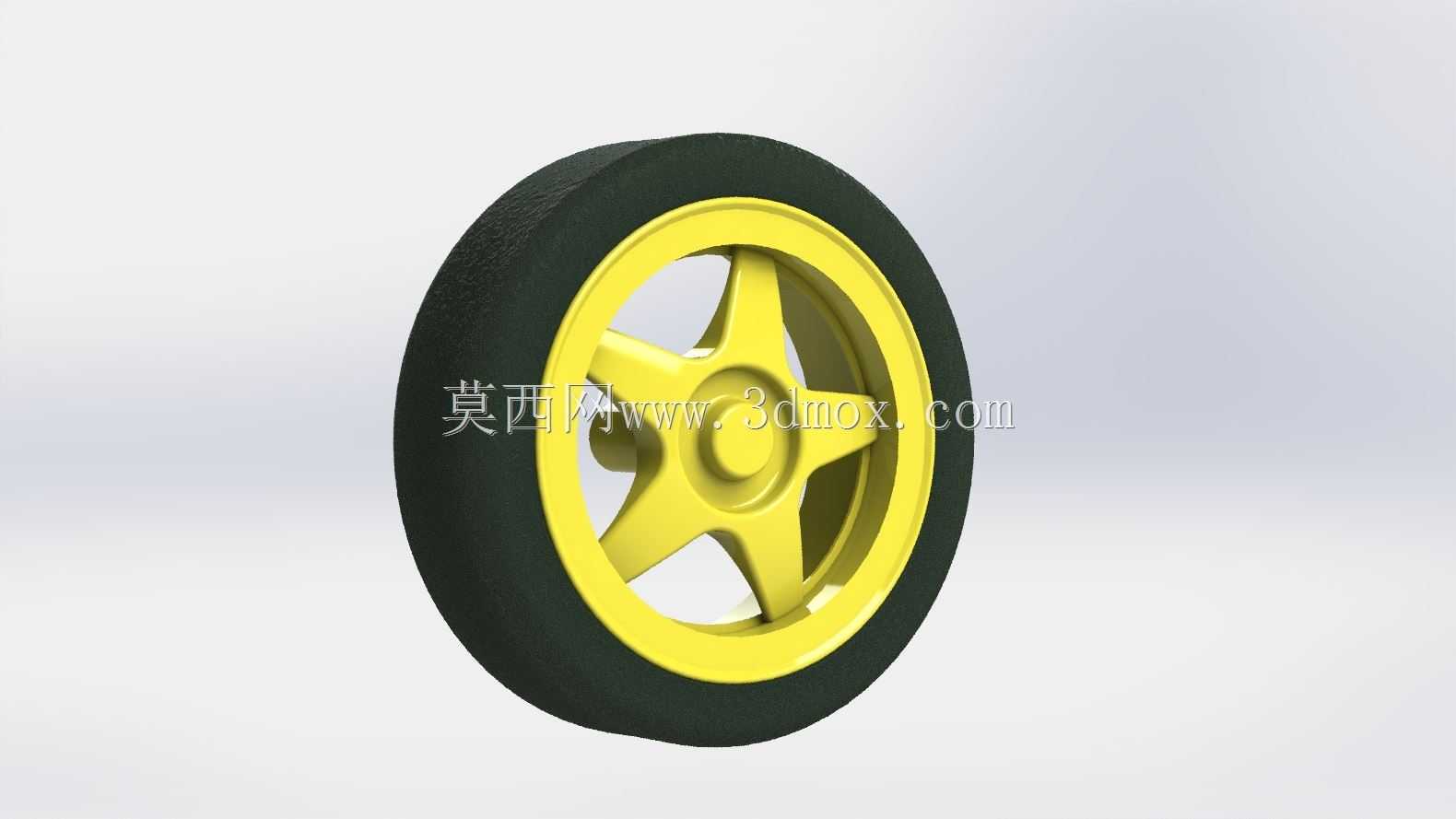

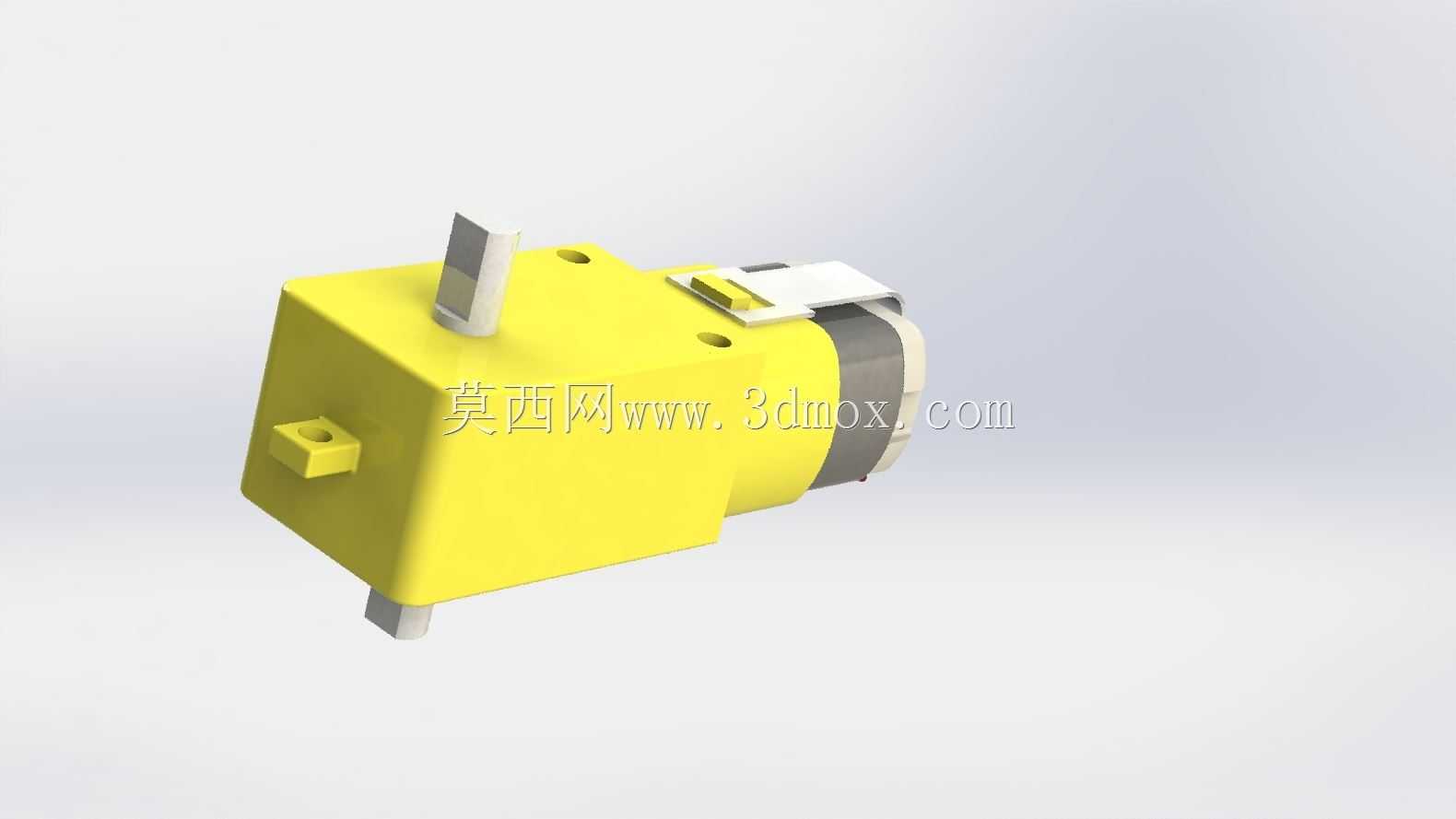

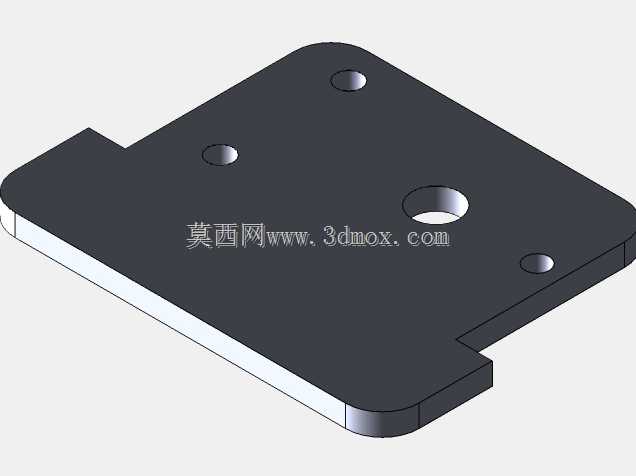

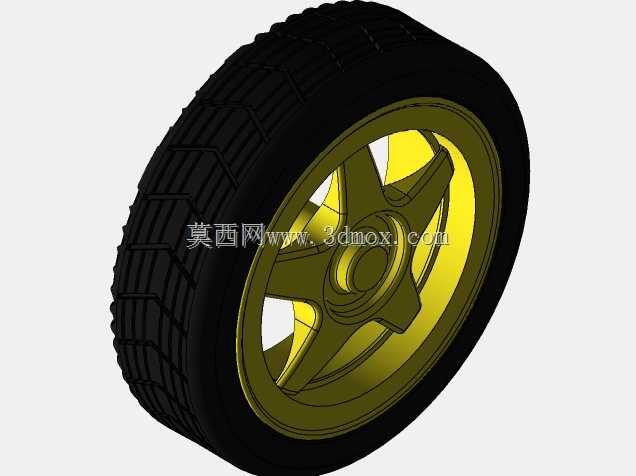

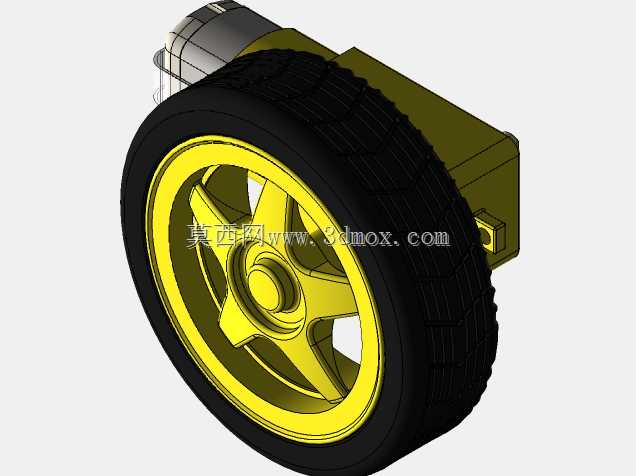

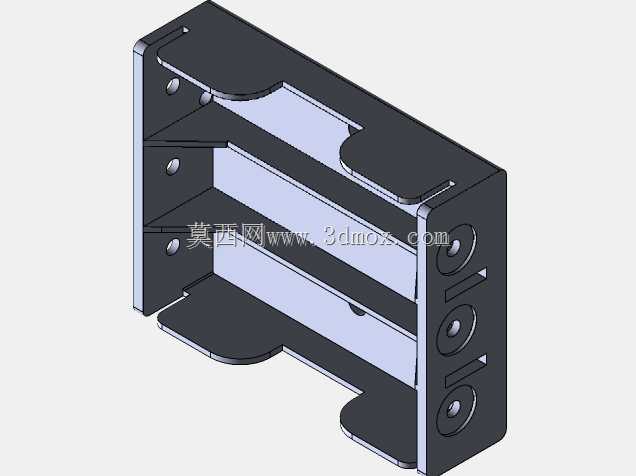

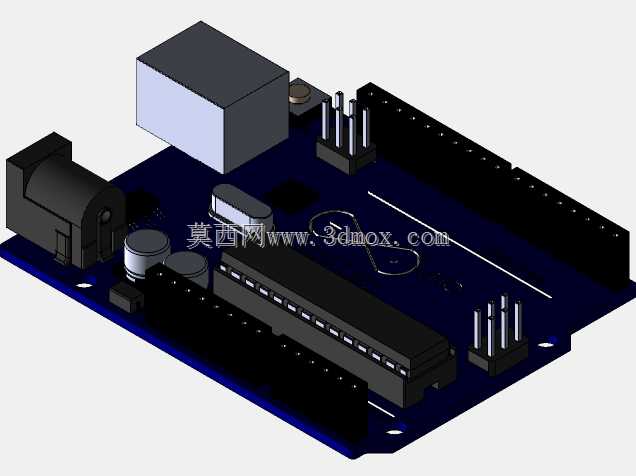

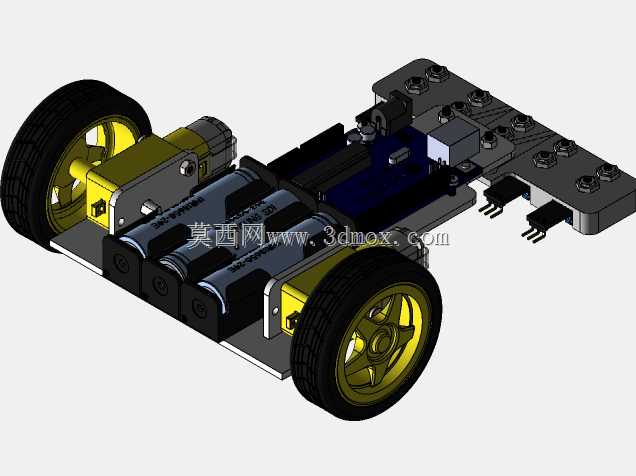

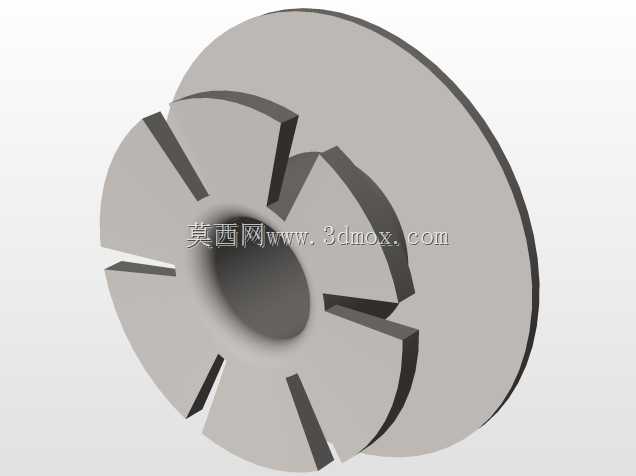

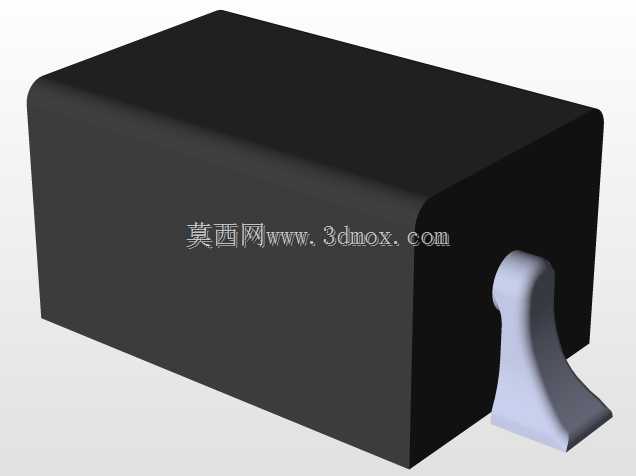

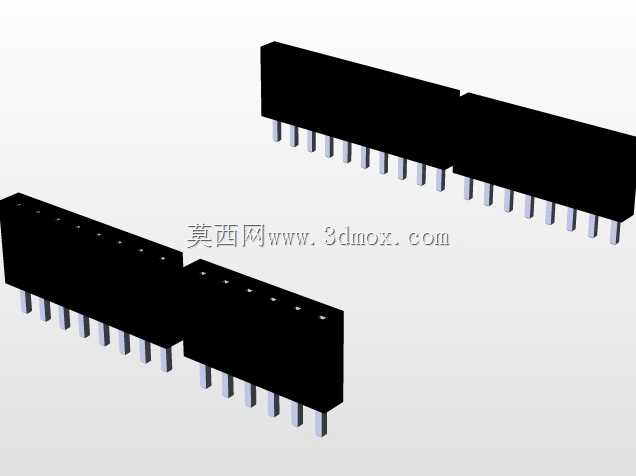

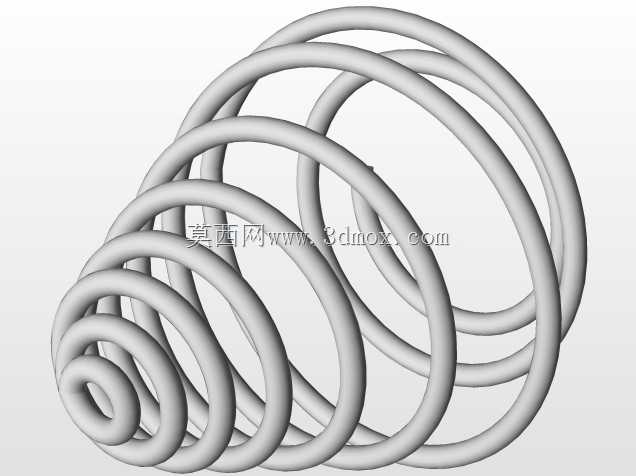

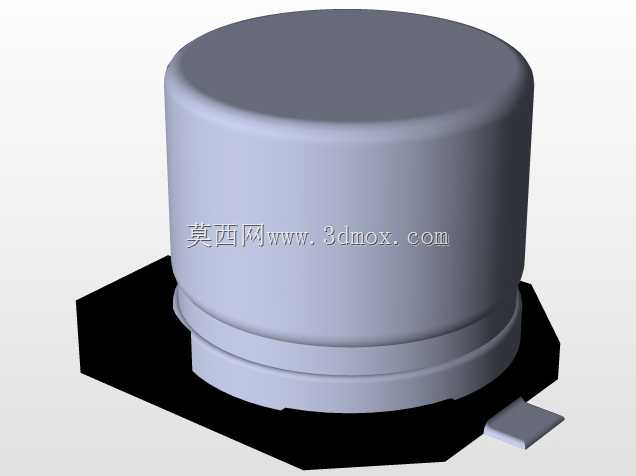

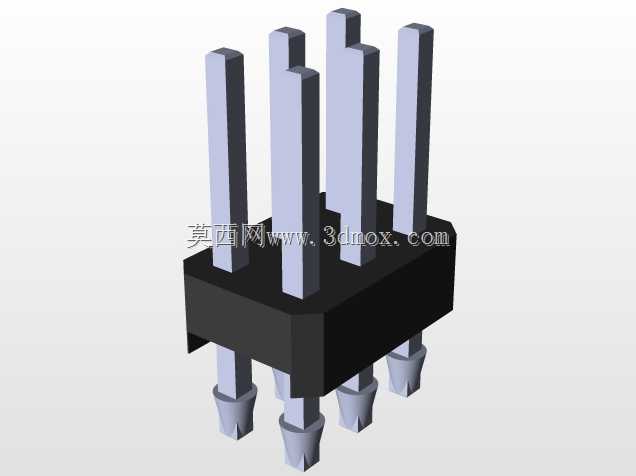

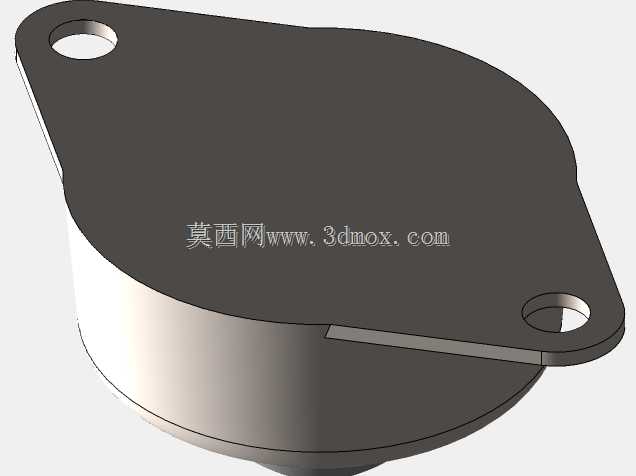

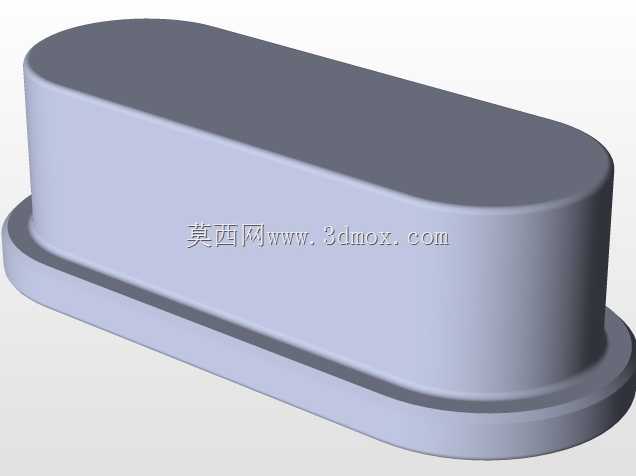

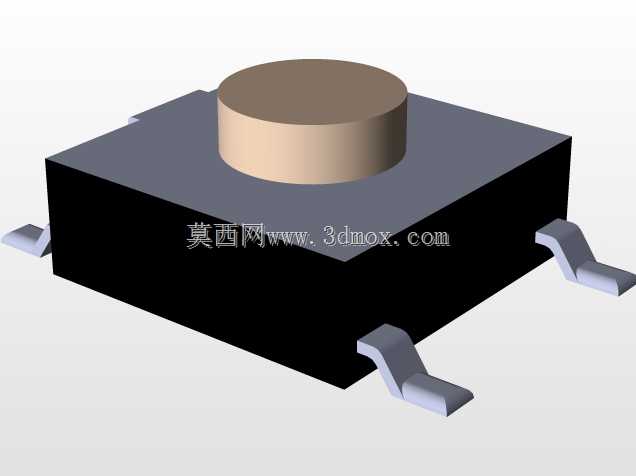

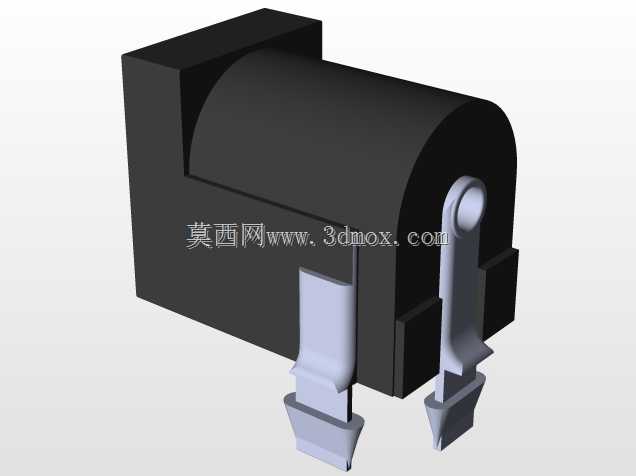

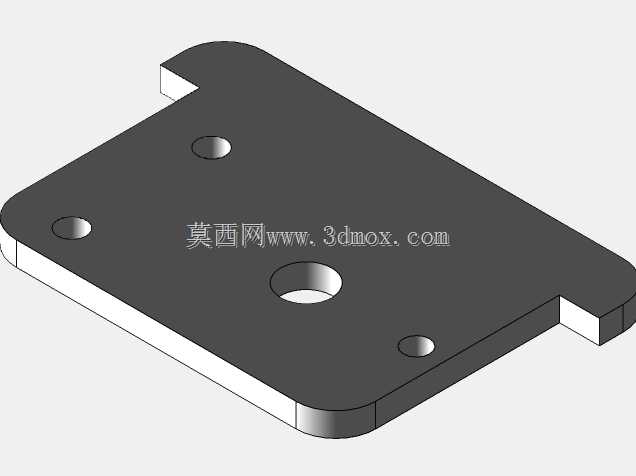

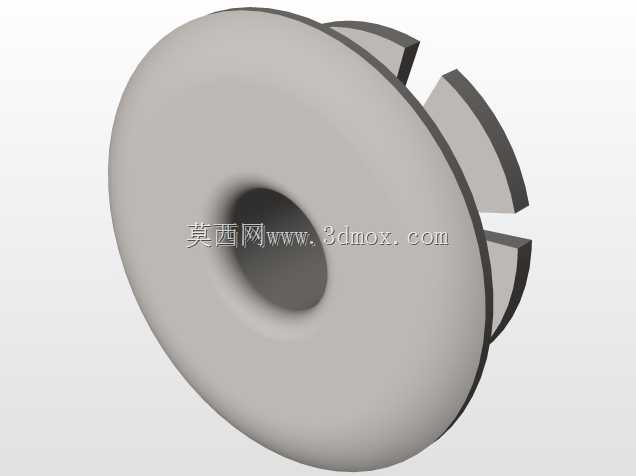

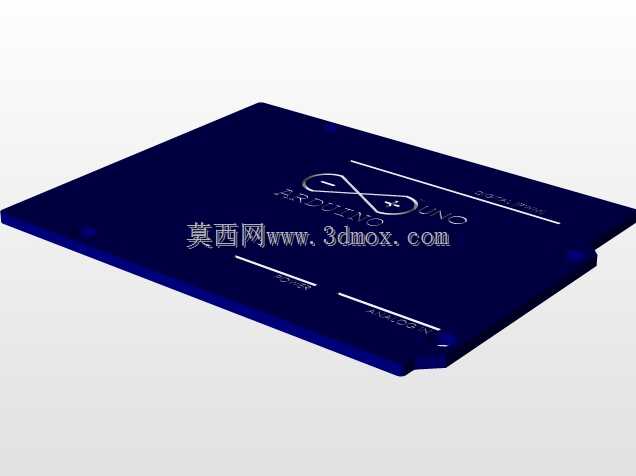

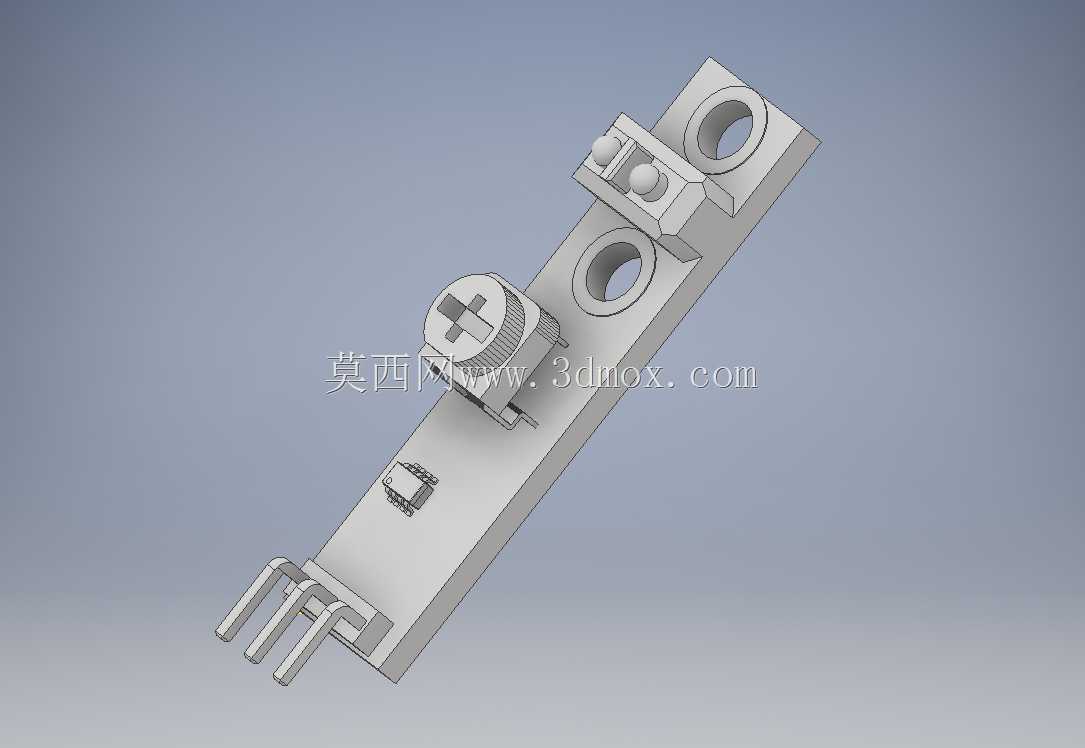

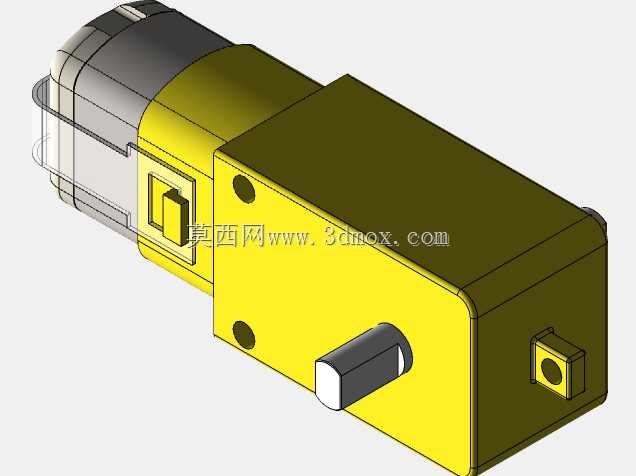

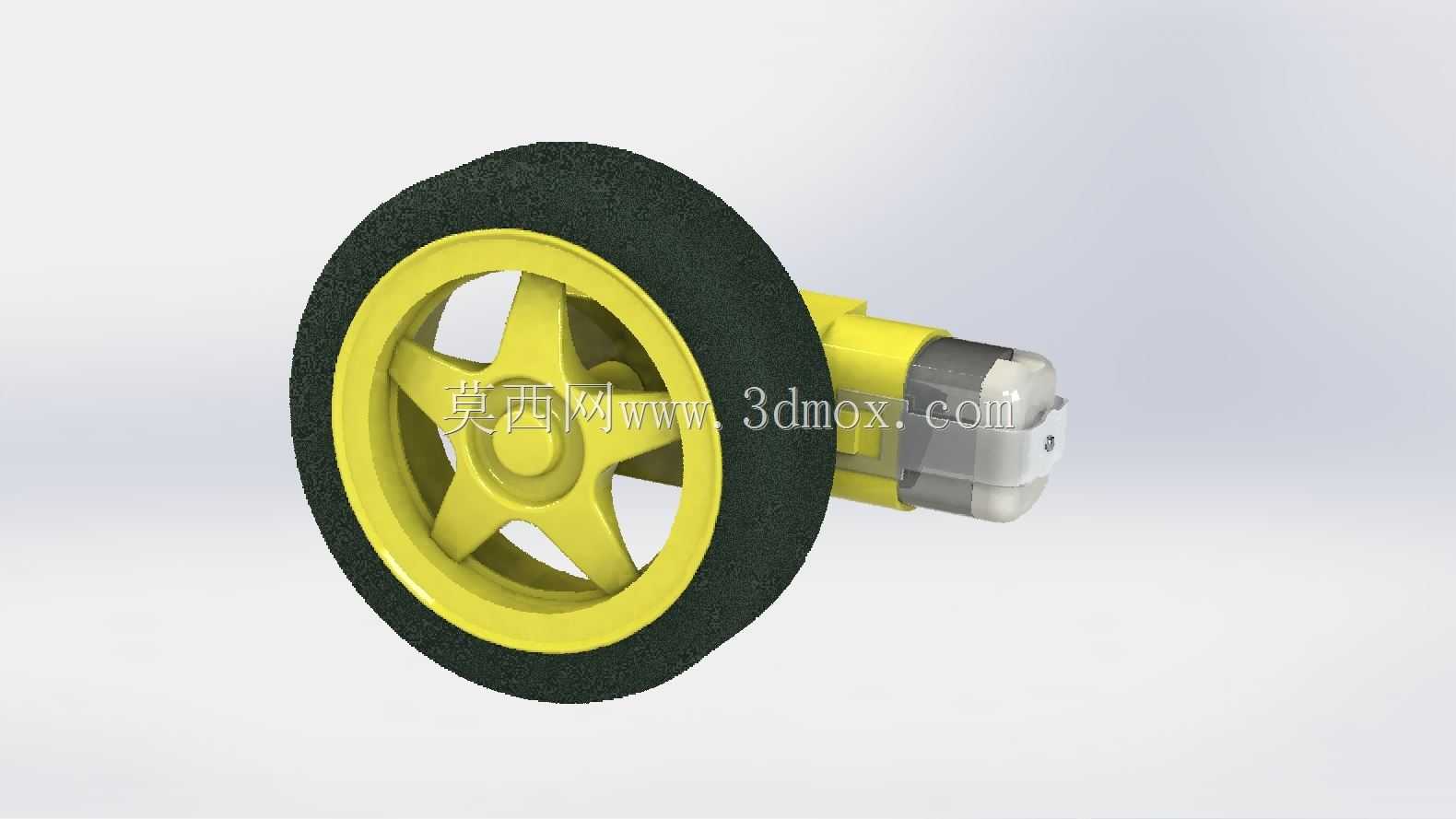

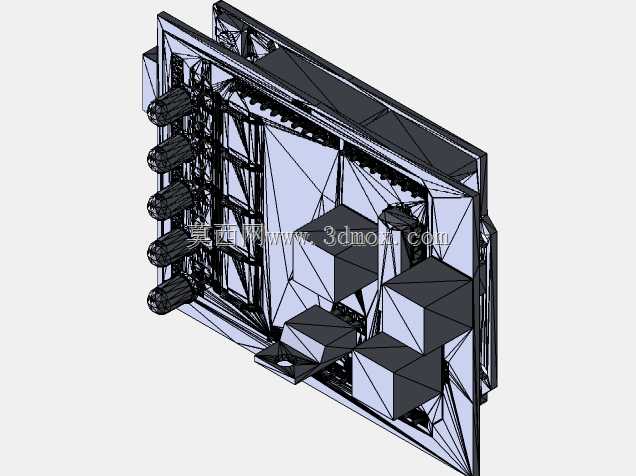

这款直线循迹移动装置，核心应用场景覆盖高校工程实践竞赛、入门级智能移动设备教学实训两大板块，在小型物料定点转运的实验场景中也可作为基础载具拓展使用。整套行走结构采用双侧独立驱动布局，左右轮组各匹配一套减速驱动单元，通过差速控制实现行进方向修正，前端搭载多组红外传感阵列，可实时识别地面预设的引导标识线，将路径偏差信号传递至控制板完成动态纠偏，保证行进过程始终贴合预设直线路径。设计阶段优先考虑加工落地的可行性，主体承载结构采用层板拼接形式，既可以通过激光切割胶合板快速打样验证，也可使用PLA耗材通过熔融沉积成型工艺制作定制化结构件，无需复杂的机加工工序即可完成整机装配。结构布局上，将供电电池组居中布置在底盘上层区域，控制电路板紧贴电池组前端安装，尽可能让整机重心落在两轮轴线的中心位置，避免行进过程中出现侧倾、跑偏的问题；前端传感模块采用独立悬臂结构固定，可根据实际测试的识别精度需求上下调整安装高度，适配不同对比度的引导线识别场景，传感模块下方预留足够的走线空间，避免线束与地面凸起剐蹭造成信号中断。轮组选用橡胶胎面的小直径行走轮，胎面的防滑纹路可在木质、PVC、哑光瓷砖等常见竞赛场地表面提供足够附着力，轮组与驱动输出轴采用紧配连接，无需额外联轴器即可传递扭矩，减少装配环节的累计误差。底盘前端下方预留拓展安装位，可根据实际使用需求加装机械抓取、物料承载等附加模块，拓展后的整机宽度不超过轮组外侧边界，长度方向延伸量控制在传感模块前方10毫米范围内，不会遮挡传感模块的识别视野，也不会额外增加过多行进阻力。整机装配完成后，所有外露线束均沿结构件边缘的走线槽布置，通过卡扣固定在承载板背面，避免运动过程中线束卷入轮组造成卡滞；驱动单元与承载板之间设置减震垫片，可抵消行进过程中电机运转产生的小幅振动，降低振动对控制板元件、传感模块识别精度的影响。在实际调试过程中，可通过调整传感模块的信号阈值、驱动轮的差速响应灵敏度，适配不同摩擦系数的场地表面，保证直线行进过程中的偏差量控制在毫米级，满足竞赛场景下的高精度行进要求。
