这套带轮轴连接结构,常见于中小功率的工业传动场景,比如轻工生产线的物料输送驱动、小型机床的进给传动单元、农用加工设备的动力传递环节,也会出现在部分非标自动化设备的动力分流结构里,核心作用是在电机输出端和执行负载之间,通过带传动实现动力的柔性传递,同时兼顾一定的过载缓冲能力,避免负载端卡滞时直接损伤驱动电机。

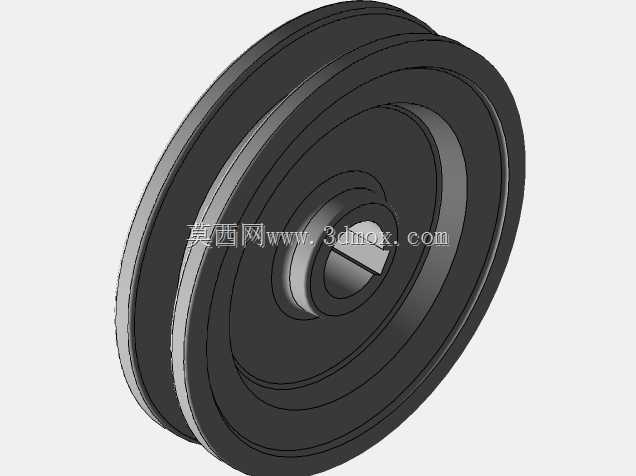

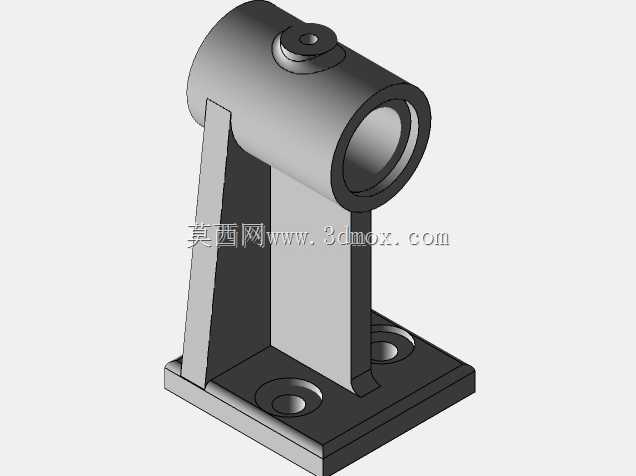

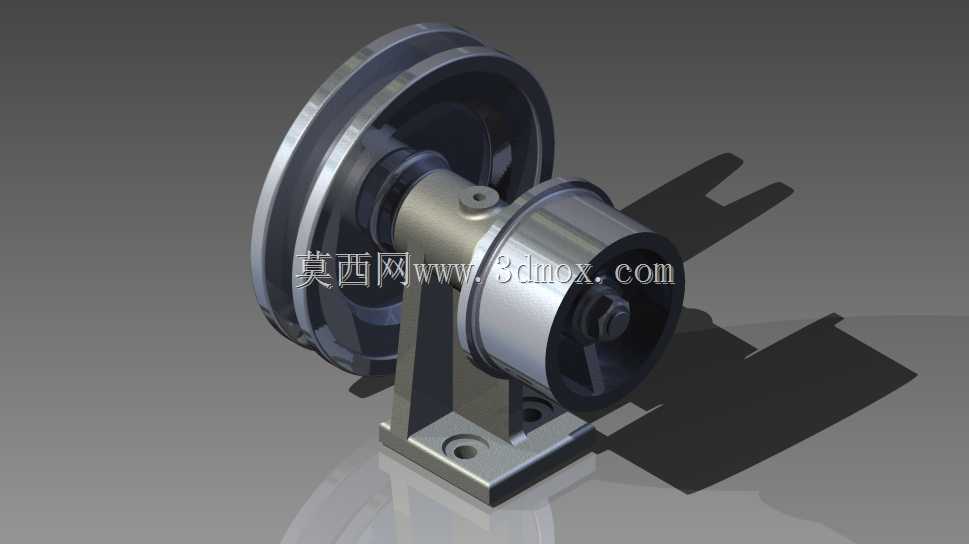

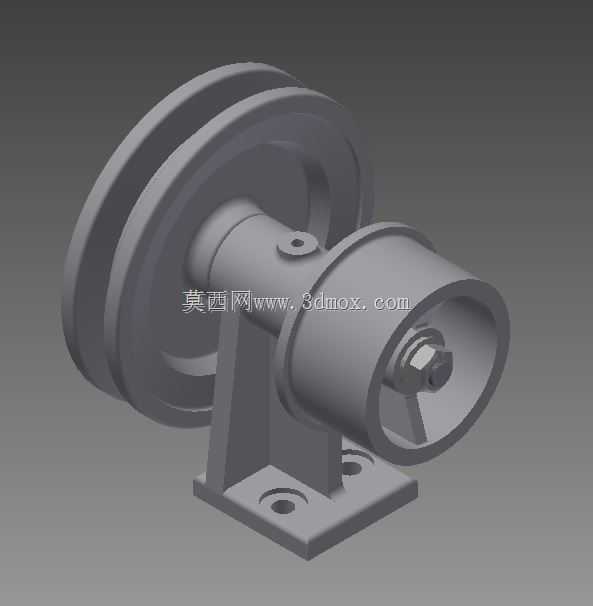

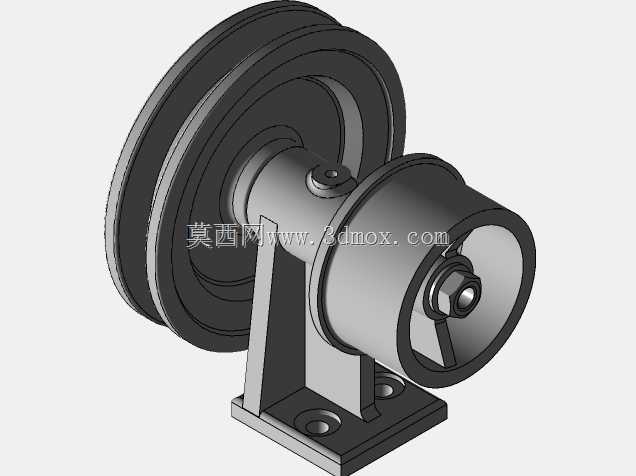

从实际功能来看,这套结构同时集成了V形皮带轮和平皮带轮的安装位,V带轮侧靠楔形摩擦传递较大扭矩,适合主动力的输入段,平皮带轮侧传动平稳、运行噪音低,适合对传动平稳性有要求的输出侧,两个带轮通过中间的传动轴实现刚性同轴连接,轴体通过两端的轴承座固定在立式安装支架上,支架底部带两个对称的安装沉孔,可直接通过螺栓固定在设备的安装基准面上,安装时需要保证带轮的轮槽中心平面与对应配对带轮的中心平面重合,偏移量不能超过带轮中心距的千分之三,否则会加剧皮带磨损,甚至出现皮带脱槽的故障。

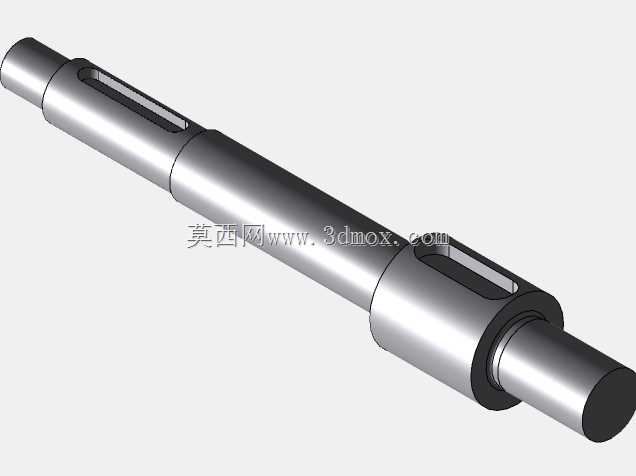

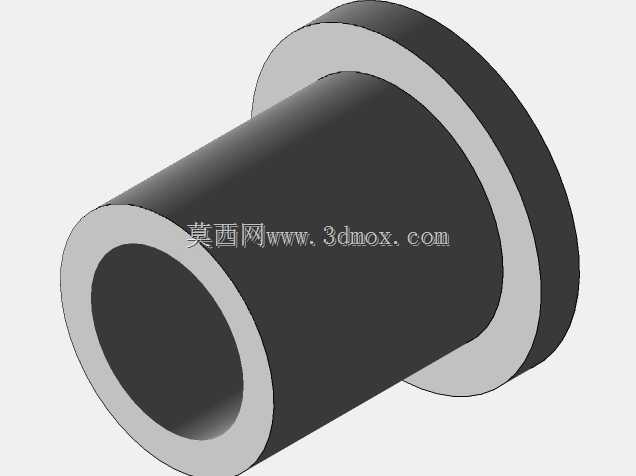

设计这套结构的时候,首先要核算传递的额定扭矩,根据负载端的最大工作阻力、传动比、带传动的效率,反推轴的最小直径,轴上带轮的定位靠轴肩实现,配合段选用过渡配合,既保证带轮和轴的周向无相对滑动,也方便后期维护时的拆卸更换;轴承选用深沟球轴承,可同时承受径向载荷和少量的轴向窜动,适配带传动过程中产生的径向张紧力,轴承外侧设置端盖密封,避免车间内的粉尘、切削液进入轴承滚道,延长轴承的维护周期。

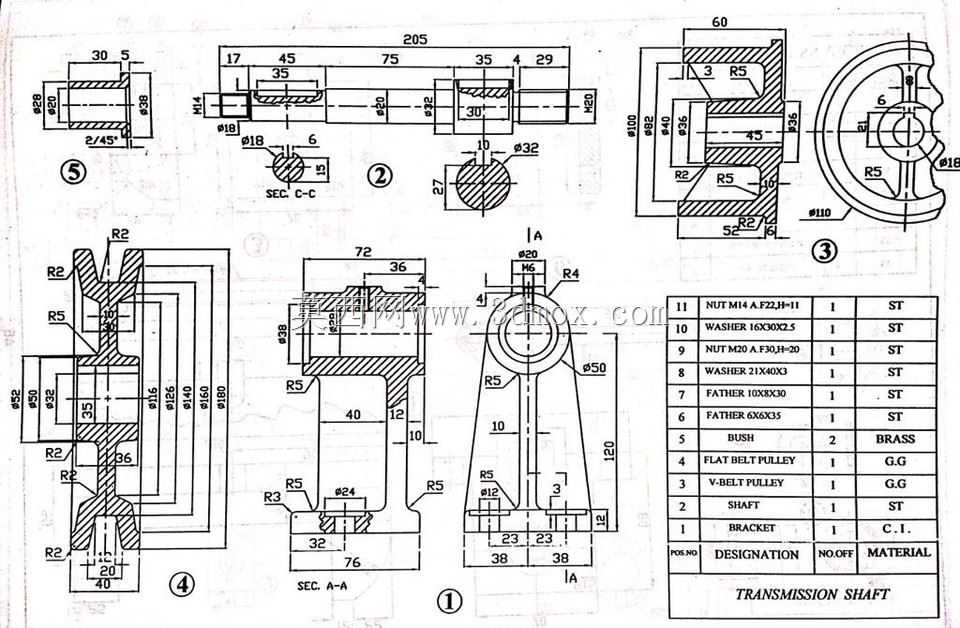

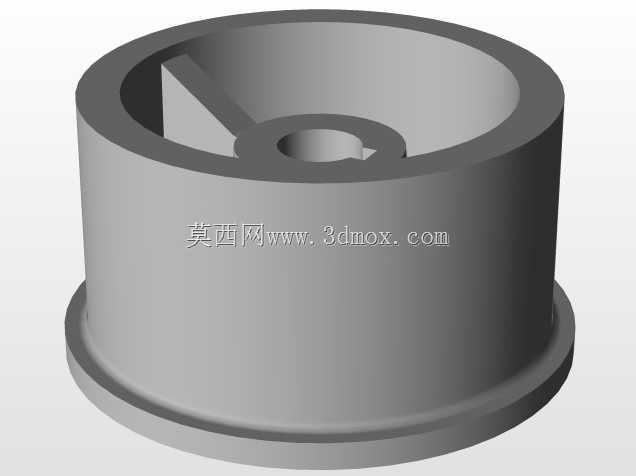

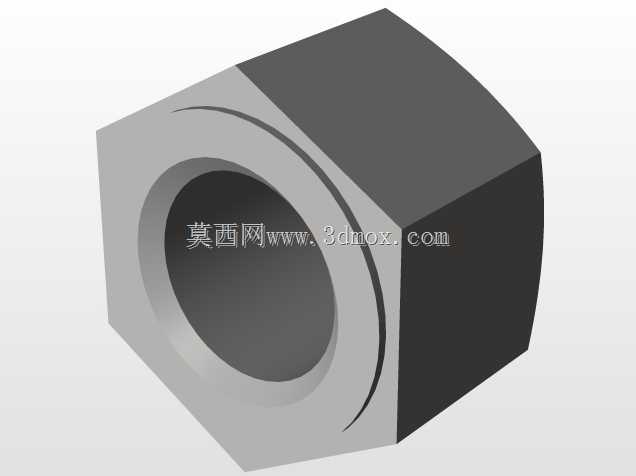

安装边界方面,立式支架的底部安装面平面度要求不低于IT7级,安装孔的中心距公差控制在±0.1mm以内,保证轴安装后两端带轮的径向圆跳动不超过0.05mm,端面圆跳动不超过0.08mm;V带轮的轮槽角度按照标准V带的规格匹配,平皮带轮的轮面做中高处理,中间比边缘高0.2-0.3mm,避免平皮带运行时出现跑偏的问题。实际装配时,要先将轴承压装到轴的对应轴颈位置,再依次装入两个带轮,锁紧轴端的挡圈后整体放入支架的轴承安装位,最后锁紧轴承端盖,装配完成后手动转动带轮,应转动顺滑无卡滞,无异常的径向晃动。
在日常设备运维中,这套结构的检查重点是皮带的张紧度,V带的张紧度以按压皮带中部下沉量为中心距的百分之二左右为宜,平皮带的张紧度可稍低,避免轴承受过大的径向力导致过早失效;同时要定期检查带轮轮槽的磨损情况,当轮槽磨损量超过原厚度的五分之一时,要及时更换带轮,防止皮带下沉量过大导致传动效率下降。这套结构的优势在于结构简单可靠,维护成本低,对安装精度的容错率比齿轮传动更高,适合在多粉尘、工况相对复杂的车间环境下使用,不需要复杂的润滑系统,只需要定期对轴承补充润滑脂即可长期稳定运行。在选型适配时,要根据实际传递的功率匹配对应的带轮直径和轴径,当传动中心距较大时,可适当增加张紧轮结构,补偿皮带长期运行后的拉伸变形,不需要频繁调整电机的安装位置。
