TCRT5000红外循迹传感模块结构设计

　　在小型移动机器人、智能小车的路径识别场景中，这类红外循迹传感模块是实现线路跟随功能的核心检测部件，常被布置在设备底盘前端，通过非接触式的红外反射检测，识别地面黑白路径的边界差异，为设备行走控制提供实时的位置偏差信号。不同于工业级长距光电传感器，这类模块针对桌面级、教学类小型移动设备设计，检测距离被控制在1mm到15mm的近距区间，刚好适配底盘与地面的常规安装间隙，避免远距离检测带来的环境光干扰问题。

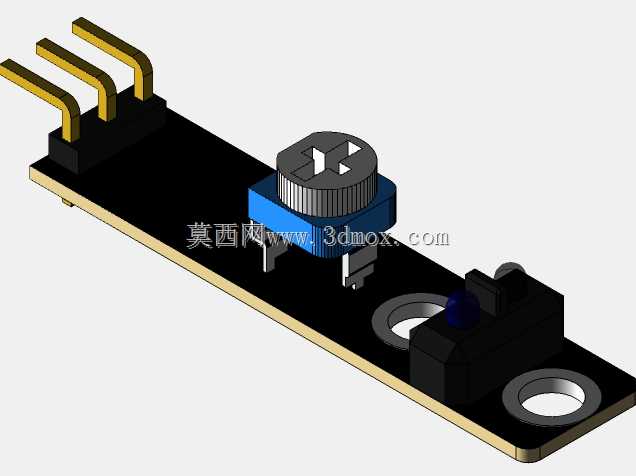

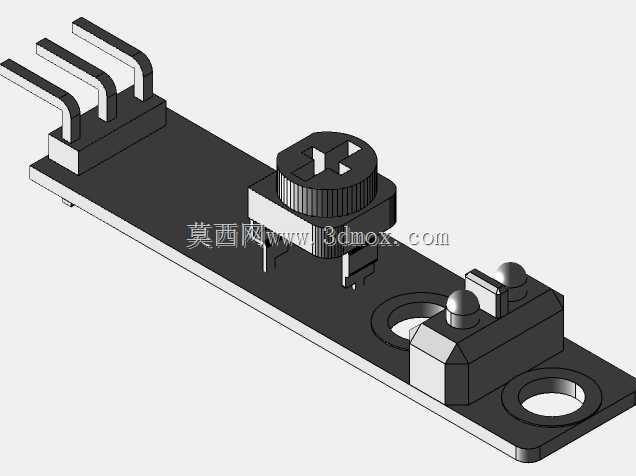

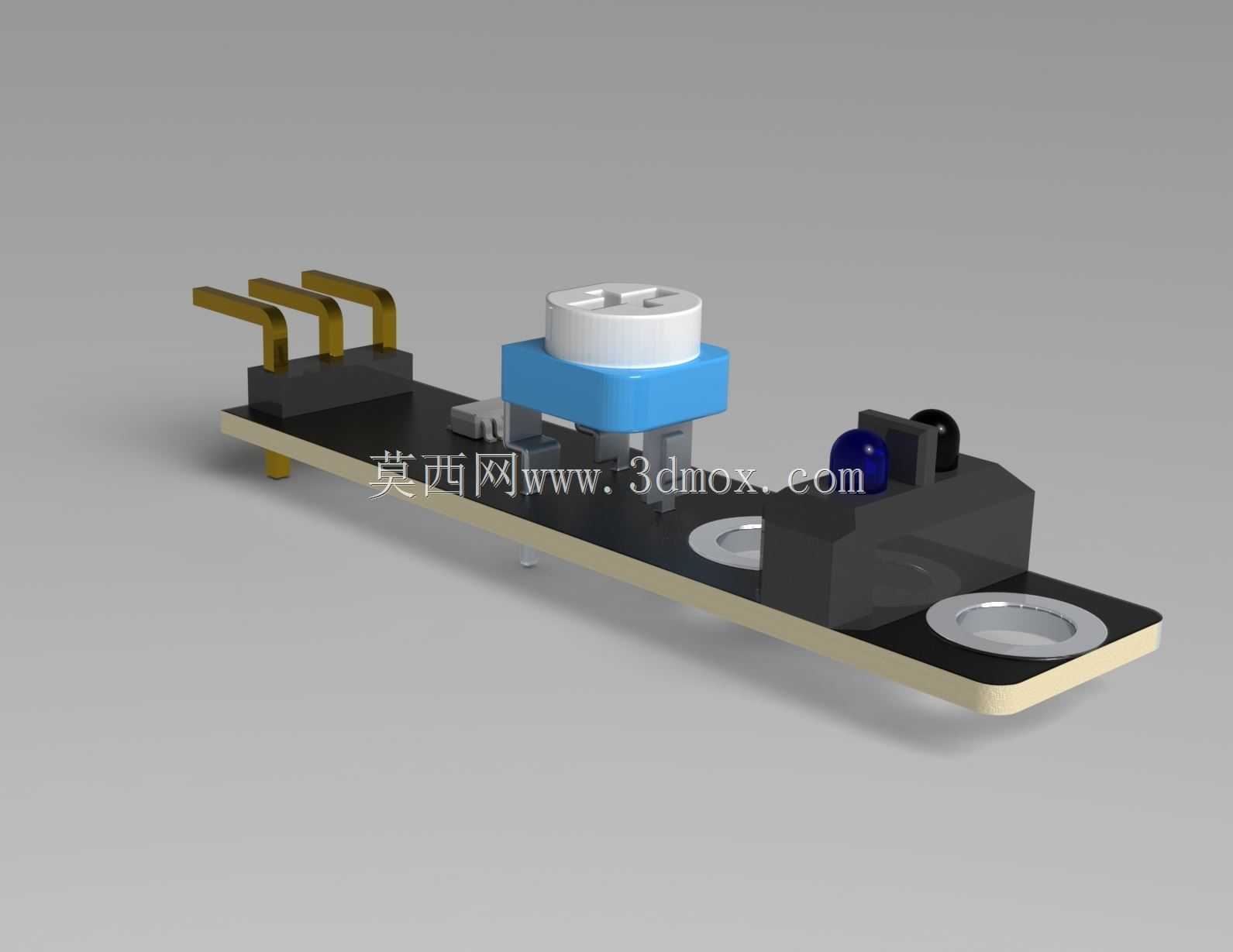

　　从结构设计上看，模块采用长条式PCB作为承载基体，整体外形窄长，宽度控制在12mm左右，长度适配单组检测点位的布局需求，不会占用底盘过多的安装空间。PCB一端设置2.54mm间距的直插排针，共引出电源、地、信号输出三个引脚，排针采用90度弯针设计，焊接后引脚朝向PCB侧方，可直接插装在小车控制主板的排母上，也可通过杜邦线连接，省去额外的接线转接工序，适配不同的安装布线需求。

　　核心检测单元采用TCRT5000反射式光电组件，将红外发射管与接收管集成在同一黑色塑封支架内，发射管发出的红外光经被测表面反射后被接收管捕获，当检测面为黑色吸光材质时，反射光强不足，接收管呈现高阻状态，输出高电平信号；当检测面为白色反光材质时，反射光强足够，接收管导通，输出低电平信号，模块上集成的蓝色电位器用于调节接收回路的比较阈值，可适配不同反射率的地面材质，比如哑光黑胶带、印刷黑线、浅色木纹地面等场景，都能通过旋转电位器调整触发灵敏度，避免误判。电位器选用顶部调节的卧式封装，调节旋钮朝上，安装在底盘上后无需拆卸模块即可用小螺丝刀完成灵敏度校准，调试操作十分便利。

　　PCB上预留两个圆形安装孔，孔位中心距匹配常用的小车底盘安装孔位，可通过M2螺丝直接固定在底盘支架上，也可配合铜柱实现高度微调，安装孔边缘做了露铜处理，安装时金属螺丝可与PCB地网连通，一定程度上起到屏蔽外界电磁干扰的作用。模块上的电源指示与信号指示LED分别布置在检测单元旁，通电后电源灯常亮，当检测到黑色线路时信号灯点亮，调试时可直接通过灯的状态判断检测是否正常，无需外接示波器等设备就能快速排查接线或灵敏度问题。

　　在实际应用中，这类模块常以多组并排的方式安装，比如3路、5路甚至8路组合，通过不同位置模块的信号输出，判断小车相对于黑线的偏移方向与偏移量，比如中间模块检测到黑线说明车辆走正，左侧模块检测到黑线说明车辆右偏，需要向左修正方向，反之亦然。单模块的设计充分考虑了多组并排安装的兼容性，窄长的外形在并排布置时不会出现结构干涉，排针的引脚定义统一，多模块并联接线时线路排布整齐，不会出现交叉缠绕的问题。

　　设计过程中需要重点考虑检测光路的遮挡问题，TCRT5000的塑封支架本身已经做了发射与接收端的物理隔断，避免发射管的光线直接串入接收管造成误触发，PCB布局时将电位器、排针等较高的元件布置在远离检测面的一侧，避免元件遮挡红外光路，同时在接收管的信号回路中预留了滤波电容的焊位，可根据实际使用环境焊接0.1uF的瓷片电容，滤除电机运转带来的电源尖峰干扰，提升信号输出的稳定性。模块的PCB板材选用1.6mm厚的FR-4材质，表面做喷锡处理，焊盘可焊性良好，适合手工焊接与批量贴片加工，元件全部选用工业级常规料号，采购成本低，替换方便，即便单个元件损坏也能快速更换维修。

　　安装边界上需要注意，模块检测面与被测地面的平行度会直接影响检测效果，安装时要保证PCB板面与地面平行，避免一侧高一侧低导致检测距离不一致，出现单侧灵敏度偏差的问题；同时安装位置要远离电机、驱动板等强干扰源，尽量与动力线路保持10mm以上的间距，减少电磁干扰对微弱红外信号的影响。在智能仓储的小型AGV样机、教学类机器人竞赛、电子DIY制作等场景中，这类结构紧凑、调试简便的红外循迹模块，能够以极低的成本实现可靠的线路检测功能，不需要复杂的视觉算法支持，仅通过简单的IO口电平读取就能获取路径信息，对控制器的算力要求极低，即便是最基础的8位单片机也能轻松驱动，是小型移动设备路径检测方案中性价比极高的选择。
