带刻度标识的设备调节旋钮结构设计

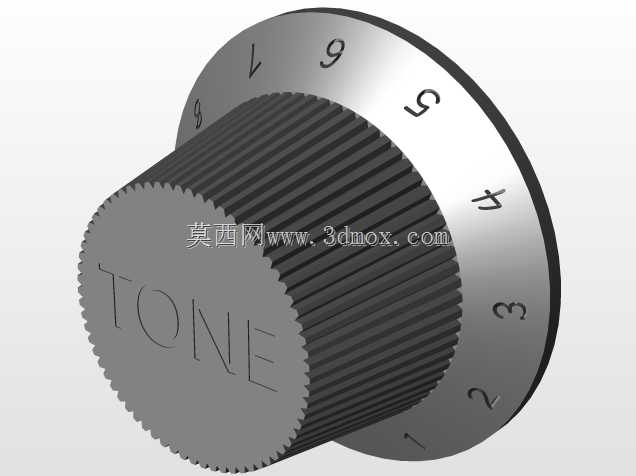

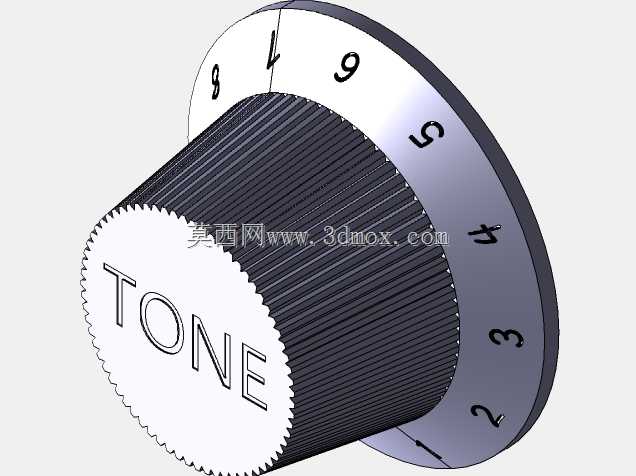

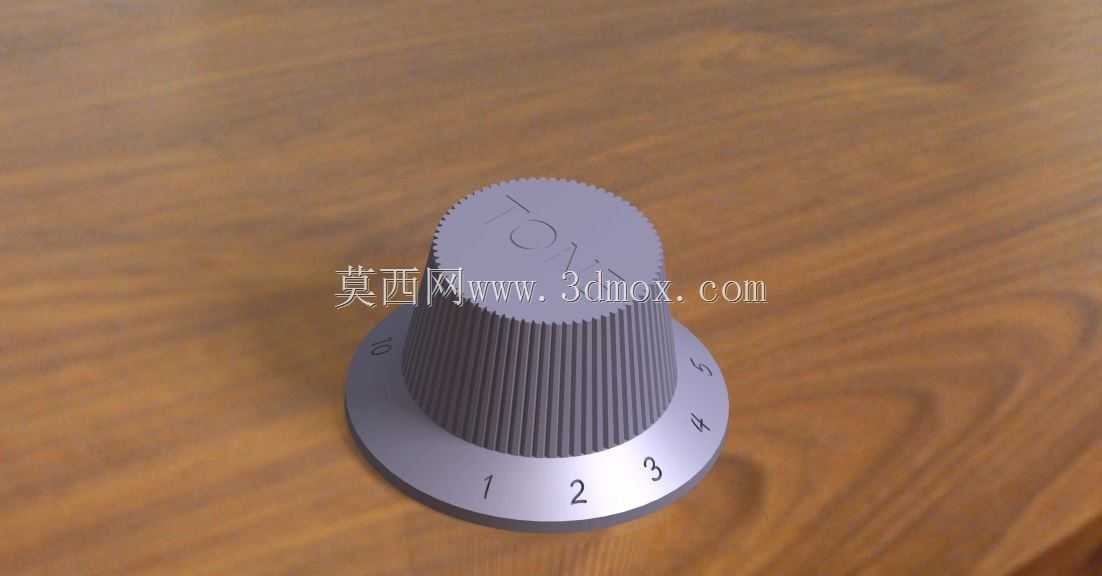

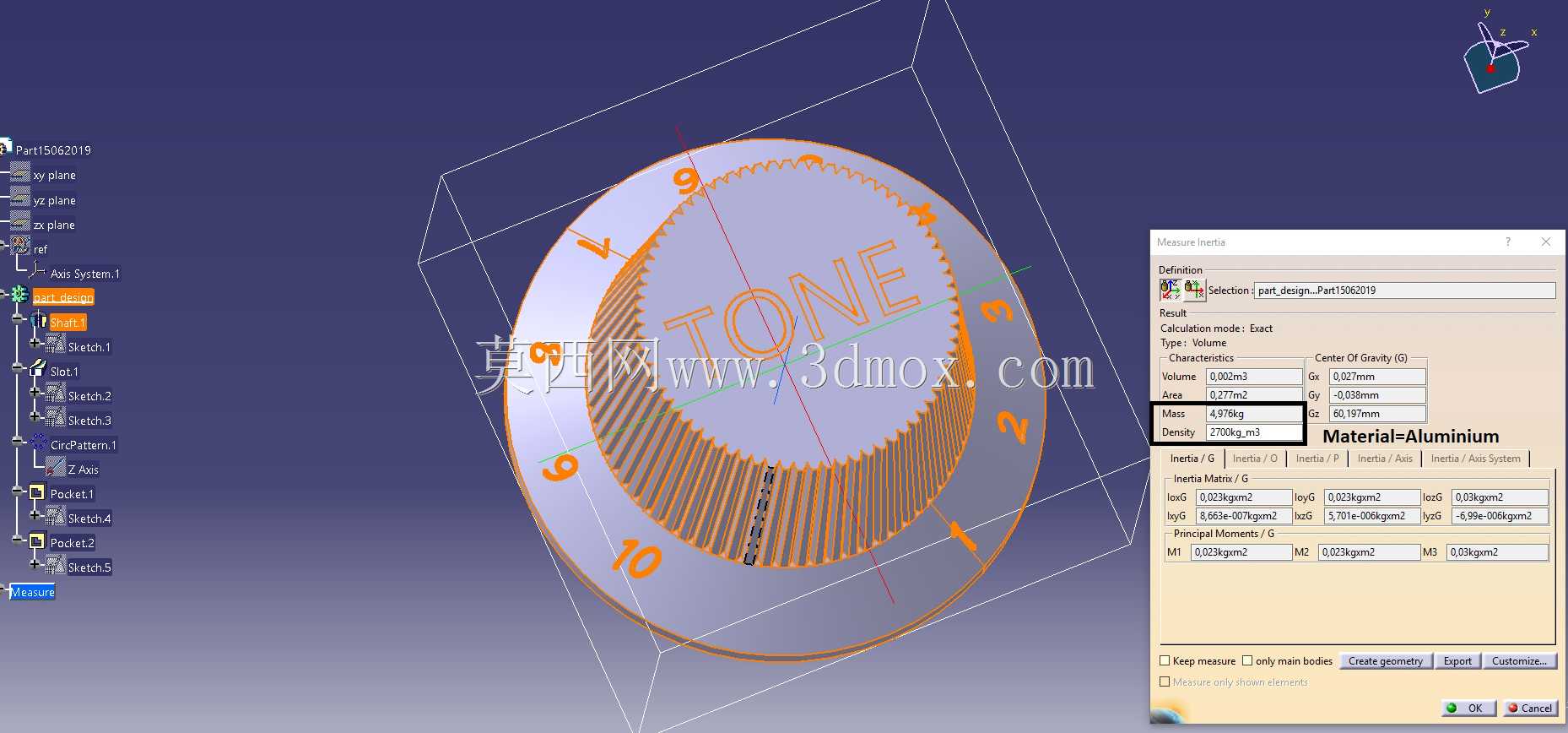

这类带刻度的调节旋钮，常见于各类需要精准参数调校的工业设备、测试仪器、音频调控设备以及小型实验装置上，作为人机交互的直接操控部件，承担着参数档位切换、输出量调节、功能模式选定的实际作用，操作人员通过旋转旋钮即可完成对应参数的调整，不需要额外工具辅助，日常操作便捷性较强。从结构设计层面来看，该旋钮采用锥台形握持主体搭配底部法兰限位盘的结构，主体外圆周加工有细密的竖直防滑滚纹，能够在操作人员旋转施力时增大接触摩擦力，避免手部打滑导致调节精度不足的问题；顶部平面与底部法兰盘上都蚀刻有清晰的数字刻度与定位标识，能够直观反馈当前旋钮所处的调节档位，方便操作人员快速确认参数位置，减少调校时的读数误差。设计过程中需要重点考量握持手感与定位精度的平衡，滚纹的齿距与深度需要适配人手指腹的触感，既不能过于尖锐造成操作不适，也不能过于平滑失去防滑效果；底部法兰盘的直径要大于主体握持段的最大直径，一方面能够在旋钮安装后形成轴向限位，避免旋钮过度陷入安装面板，另一方面也能为底部刻度提供足够的布设空间，让刻度标识处于操作人员的易观察视角。安装边界方面，这类旋钮通常采用D型轴孔或者顶丝锁紧的方式与设备内部的电位器、编码器、调节阀杆进行连接，安装时需要保证旋钮底部与设备面板之间预留0.2到0.5毫米的间隙，避免旋转过程中与面板发生摩擦卡顿；法兰盘的外径尺寸需要匹配面板上的安装开孔，保证安装后旋钮与面板的同轴度偏差控制在0.1毫米以内，防止旋转时出现偏心晃动的情况。在实际建模过程中，这类零件的难点集中在滚纹特征的阵列排布与曲面刻度的蚀刻处理，需要保证滚纹沿锥面均匀分布，每个齿形的角度与深度保持一致，同时刻度文字需要贴合对应曲面的曲率，避免出现文字变形、位置偏移的问题，最终呈现的模型既要满足结构装配的尺寸要求，也要还原实物的外观细节，能够直接用于装配验证、渲染展示以及后续的加工出图参考。
