辊式卷输送机金属辊筒结构三维设计

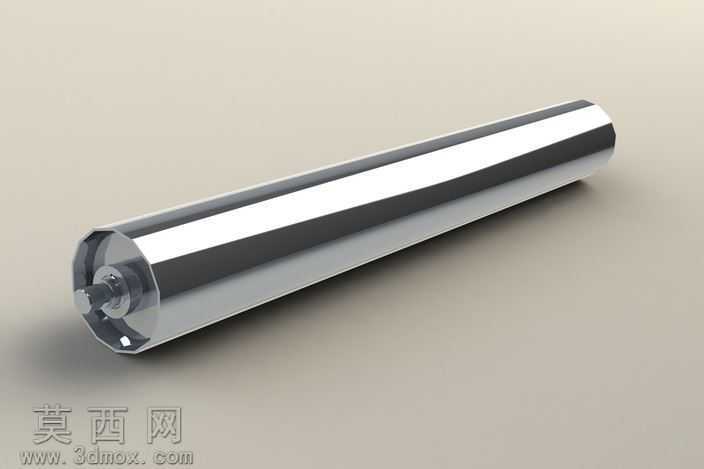

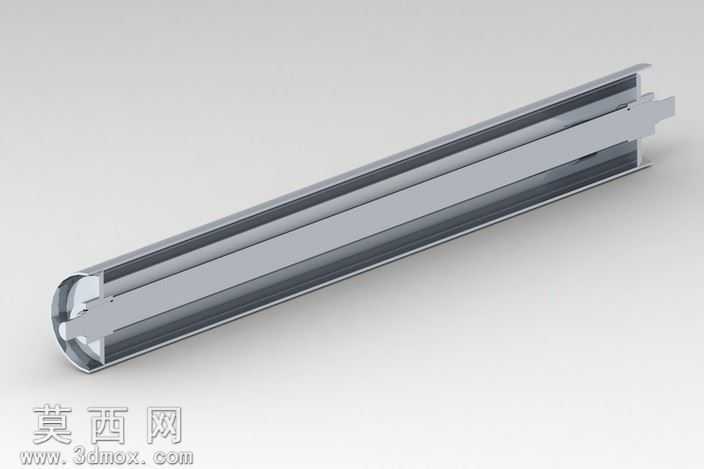

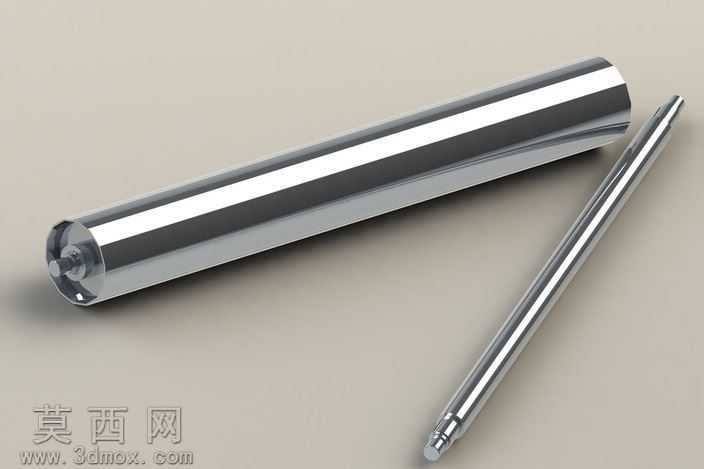

本作品为辊式卷输送机配套的金属辊筒三维模型，建模阶段采用参数化特征建模思路，首先以旋转特征构建辊筒的主体圆柱基体，精准控制辊身的圆柱度公差，保证辊面的同轴度基准统一，针对两端的轴头安装位，采用拉伸切除与倒角特征组合加工，预留出轴承装配的定位台阶，同时对轴端的锁紧卡槽做了精细化结构还原，确保与实际工业辊筒的装配逻辑完全匹配。渲染阶段采用金属镀铬材质参数，调整材质的反射粗糙度与高光等级，还原出抛光金属辊面的镜面反光效果，同时搭配哑光浅灰背景布光，采用三点布光法突出辊身的圆柱曲面光影过渡，清晰展现辊筒的外轮廓线条与端面结构细节，避免金属材质过曝丢失结构特征。结构设计上区分了主传动辊与从动导向辊两种规格，主传动辊直径更大、辊身长度适配输送幅宽，内部做了轻量化空腔结构设计，在保证辊筒抗弯强度的前提下降低整体自重，减少传动负载；从动导向辊直径更小，轴端做了圆弧过渡处理，避免物料输送过程中出现剐蹭卡滞问题。设计过程中充分参考工业输送辊筒的通用设计规范，校核了辊身的壁厚参数与轴头的直径配比，保证辊筒在额定负载下的径向跳动量控制在工业允许范围内，两种辊筒的安装基准保持统一，可直接适配同规格的输送机机架安装孔位，无需二次调整安装尺寸。模型的所有特征均保留可编辑参数，可根据实际输送场景的幅宽、负载需求调整辊身长度、直径以及轴头尺寸，适配不同规格的卷料输送工况，模型的曲面过渡顺滑无破面，装配关系清晰明确，可直接用于虚拟装配仿真、输送设备方案展示以及工程出图参考，完整还原了工业输送辊筒的结构细节与材质表现。
