三爪式机械拉拔器结构设计

这款三爪拉拔器是机械维修场景中应用极广的手动拆卸工具，日常在机修车间、设备运维班组、生产线保全工位都能见到它的身影，核心作用是完成过盈配合装配件的无损伤拆卸，比如从轴端拔出滚动轴承、皮带轮、联轴器、齿轮这类紧配合零件，避免敲击拆卸带来的轴件变形、零件崩裂问题。

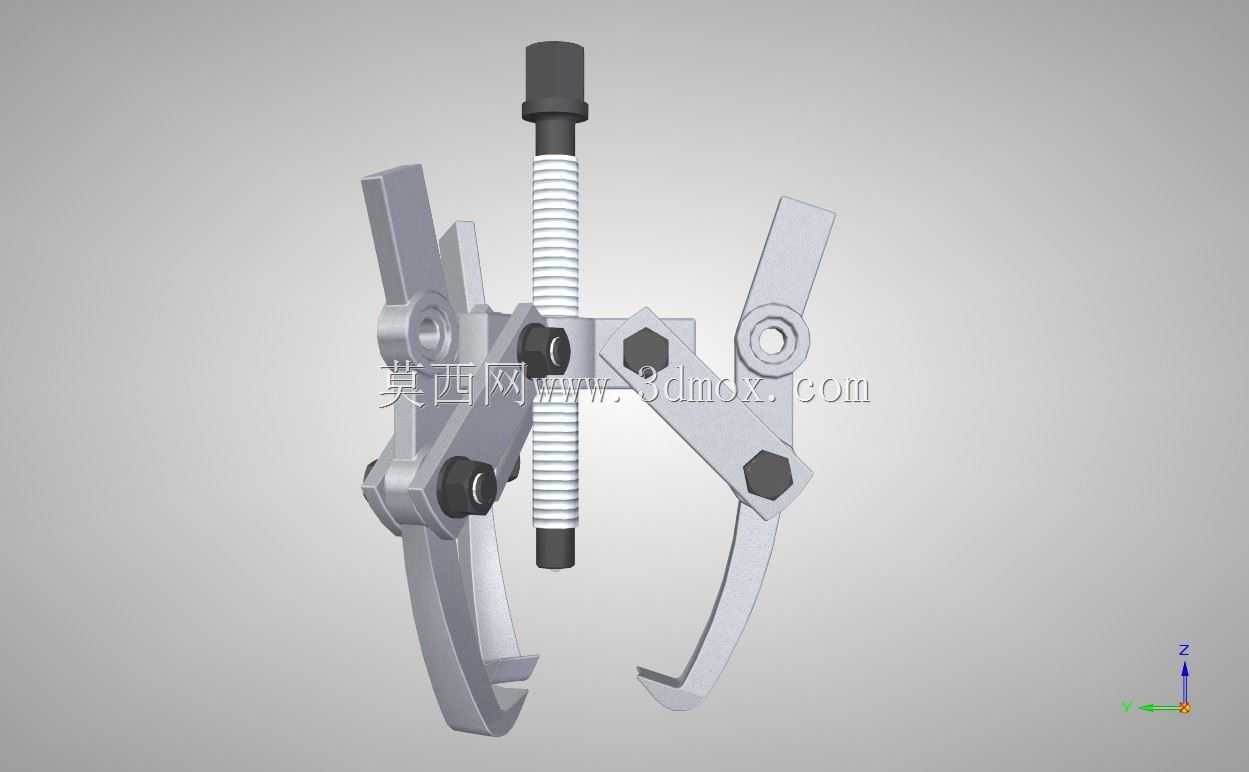

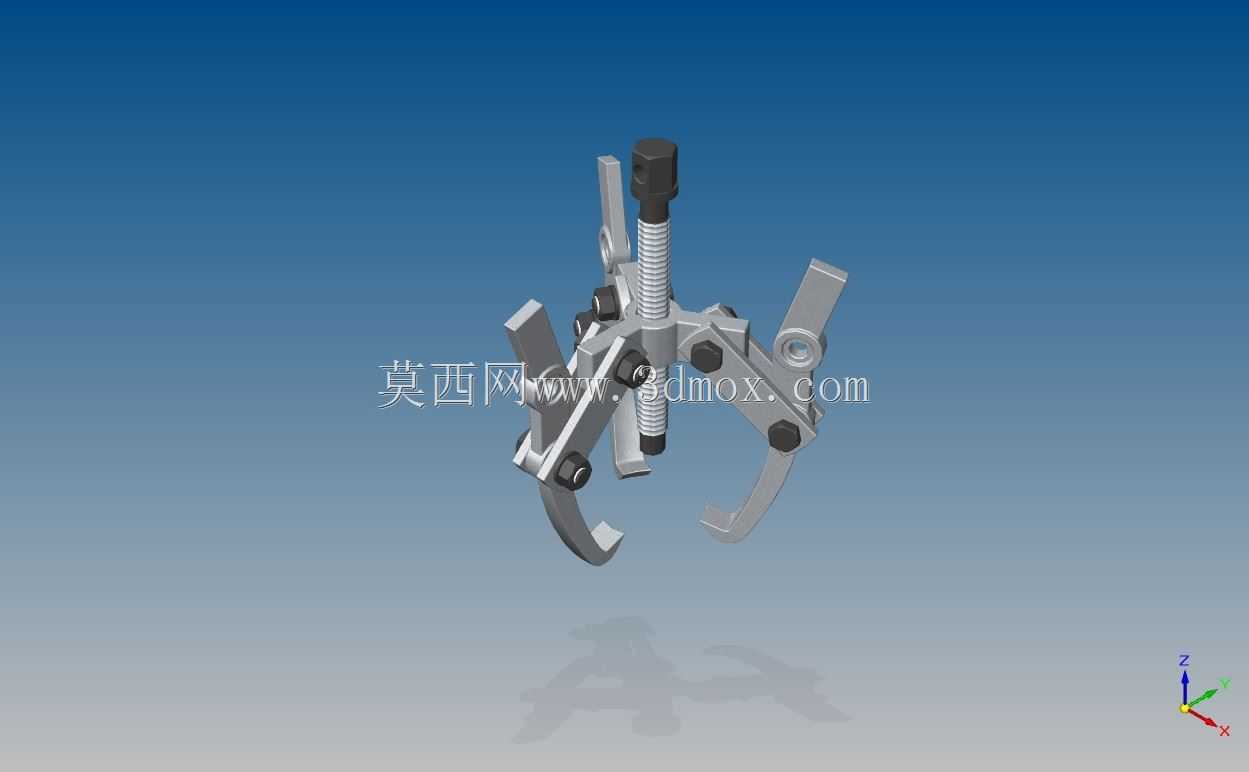

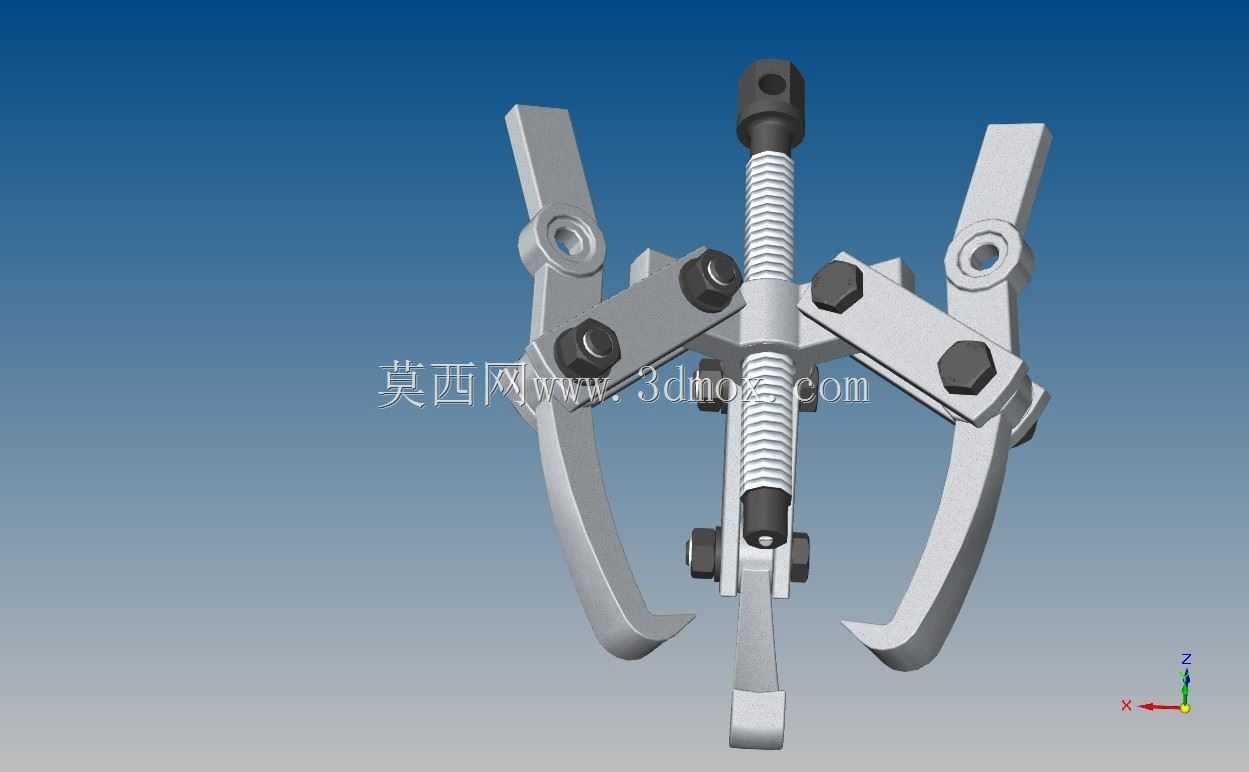

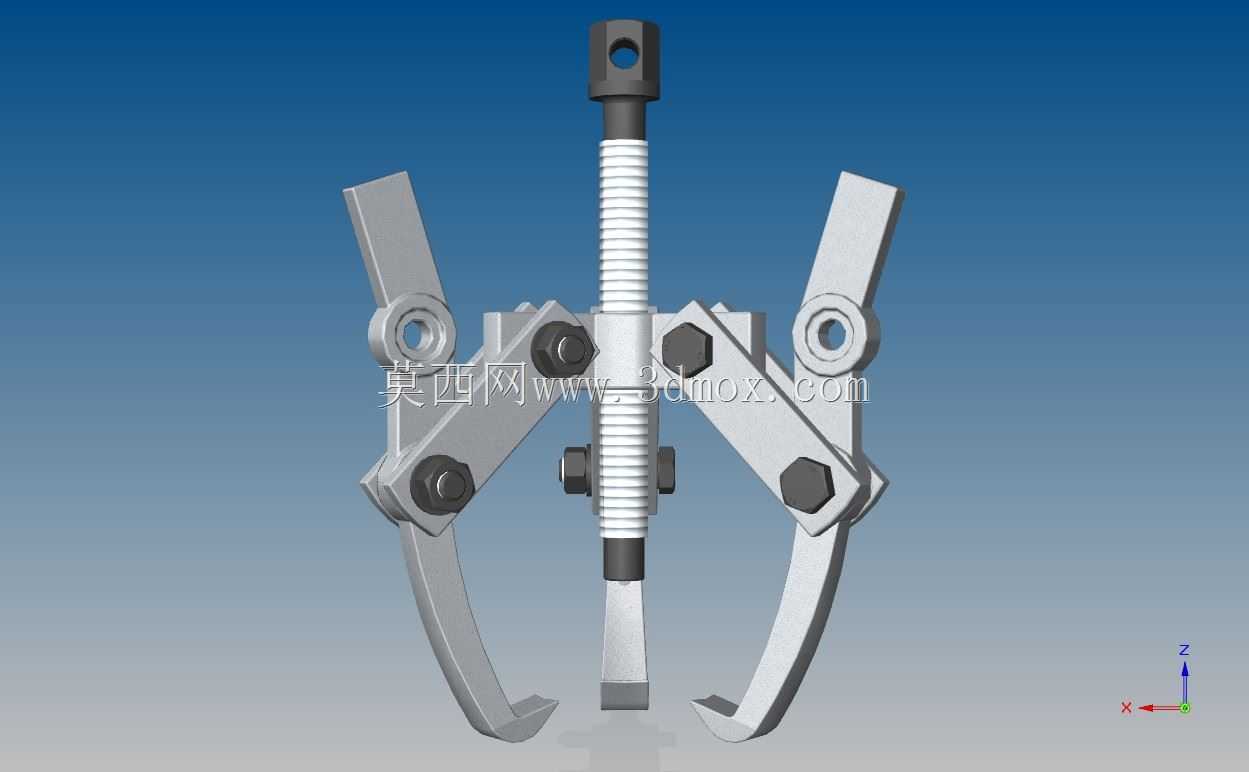

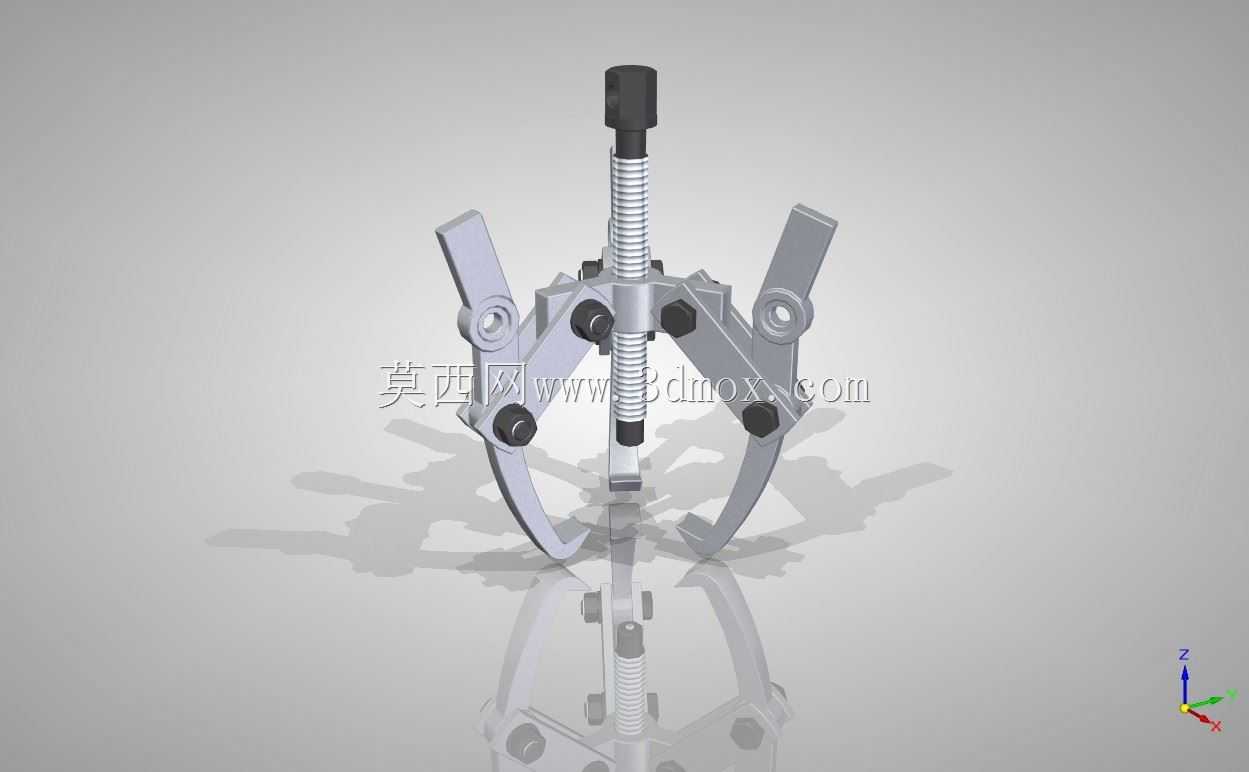

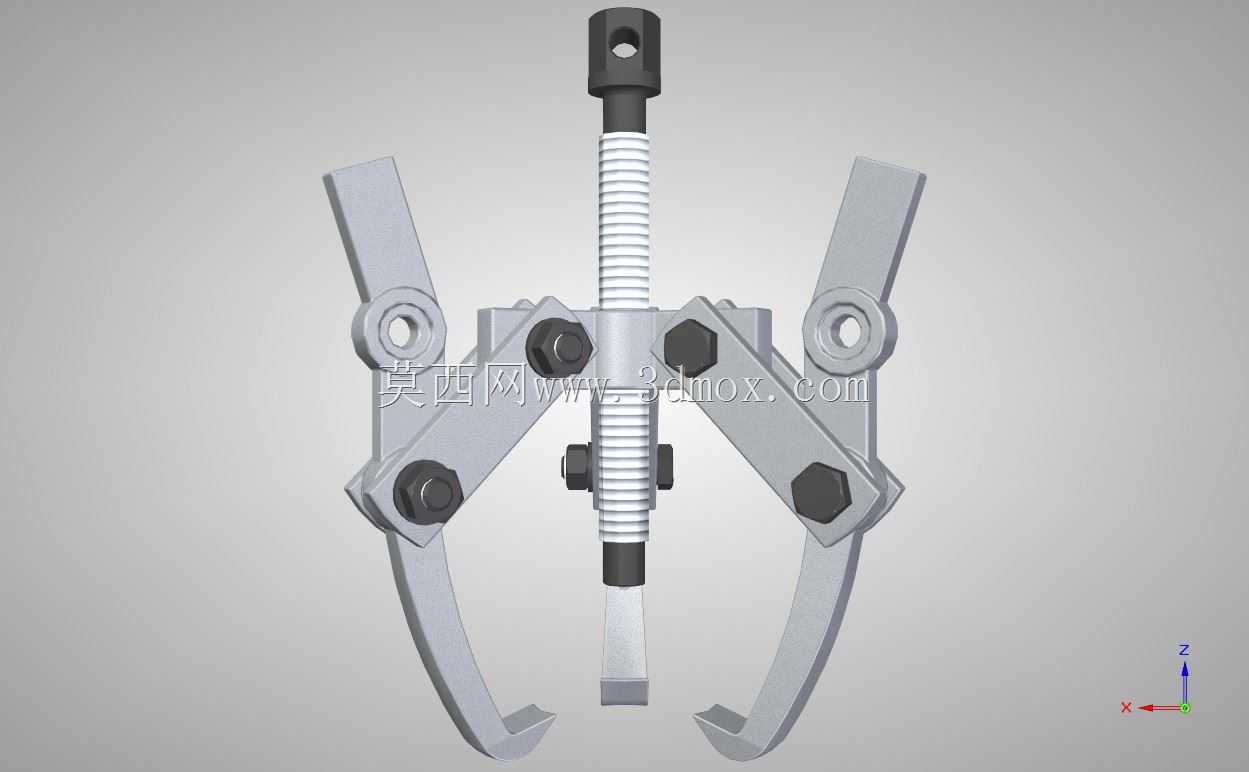

从结构设计逻辑来看，它采用了三爪均布的自定心结构，三个卡爪沿中心螺杆周向120度均匀排布，作业时卡爪勾住待拆卸零件的外缘端面，中心螺杆的顶端顶住轴类工件的中心孔，旋转螺杆顶端的加力帽时，螺杆会沿轴向进给，通过螺纹副的力放大作用，把旋转力矩转化为轴向的拉拔力，平稳带动卡爪将待拆零件从轴上拉出。卡爪与中心架体采用铰接连接，可根据待拆卸零件的外径尺寸调整张开角度，适配一定范围内不同直径的工件拆卸需求，架体上的锁紧螺栓可在卡爪调整到位后锁止位置，防止拉拔过程中卡爪滑脱引发安全问题。

设计过程中重点考虑了受力均匀性，三爪同步受力的结构相比两爪拉拔器，能避免拉拔时零件偏斜卡滞，减少轴和孔配合面的拉伤风险。中心螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的承重能力和自锁性能，拉拔作业时不会因为反向力出现螺杆自行回退的情况，作业稳定性更强。卡爪的勾头位置做了加厚处理和圆角过渡，避免应力集中导致卡爪断裂，同时勾头的咬合面做了防滑纹理处理，拉拔时能牢牢卡住零件端面，减少滑脱概率。

从安装边界和适配尺寸来看，这款拉拔器的卡爪张开范围覆盖常规小到中型机械的常用轴承、带轮尺寸，中心螺杆的有效行程满足常规过盈配合件的拆卸拉出距离需求，整体结构紧凑，不需要额外的动力源，手动加力即可完成作业，适合现场无动力气源、电源的维修场景使用。作业时需要注意保证中心螺杆与工件轴线同轴，三个卡爪的勾挂深度保持一致，锁紧螺栓紧固到位后再逐步加力，避免偏载带来的零件损伤或工具失效。这类工具的结构建模需要重点关注铰接位置的运动间隙、螺纹副的配合精度，以及卡爪张开角度的极限位置校核，确保模拟运动时无干涉，实际加工装配后各活动部件动作顺畅，受力部位的强度满足额定拉拔力的载荷要求。
