注塑成型用滑块抽芯模具结构

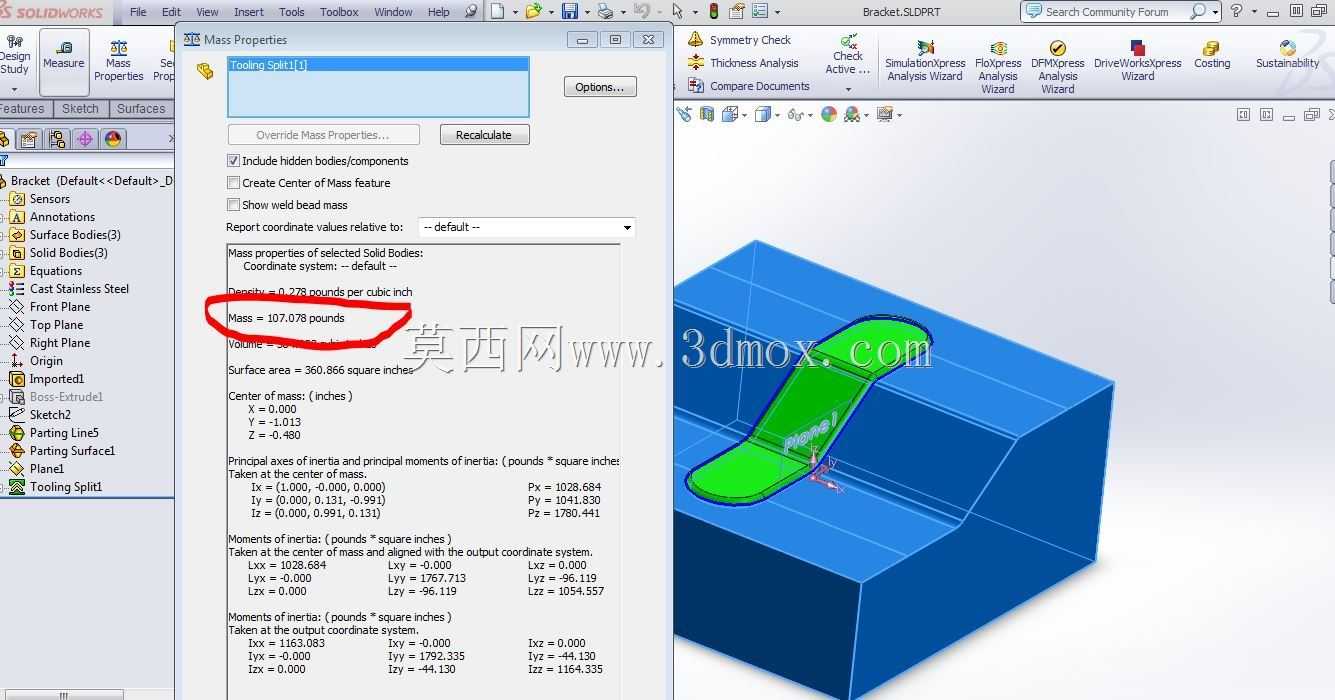

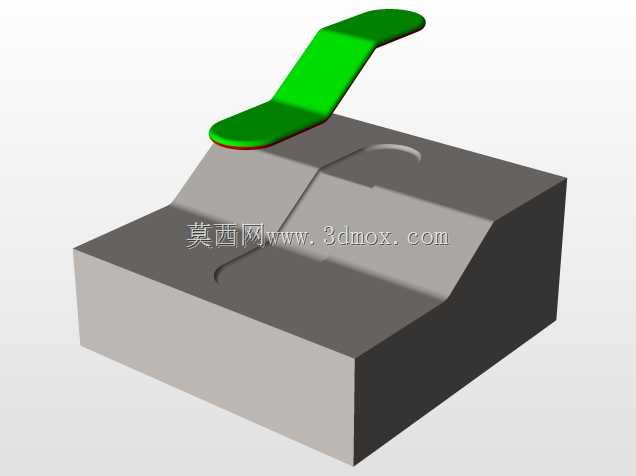

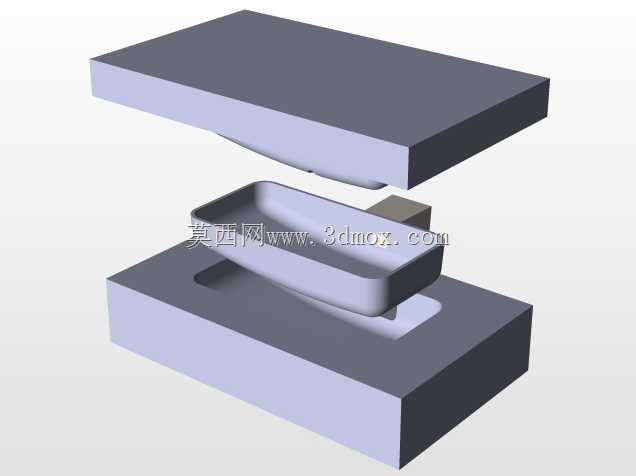

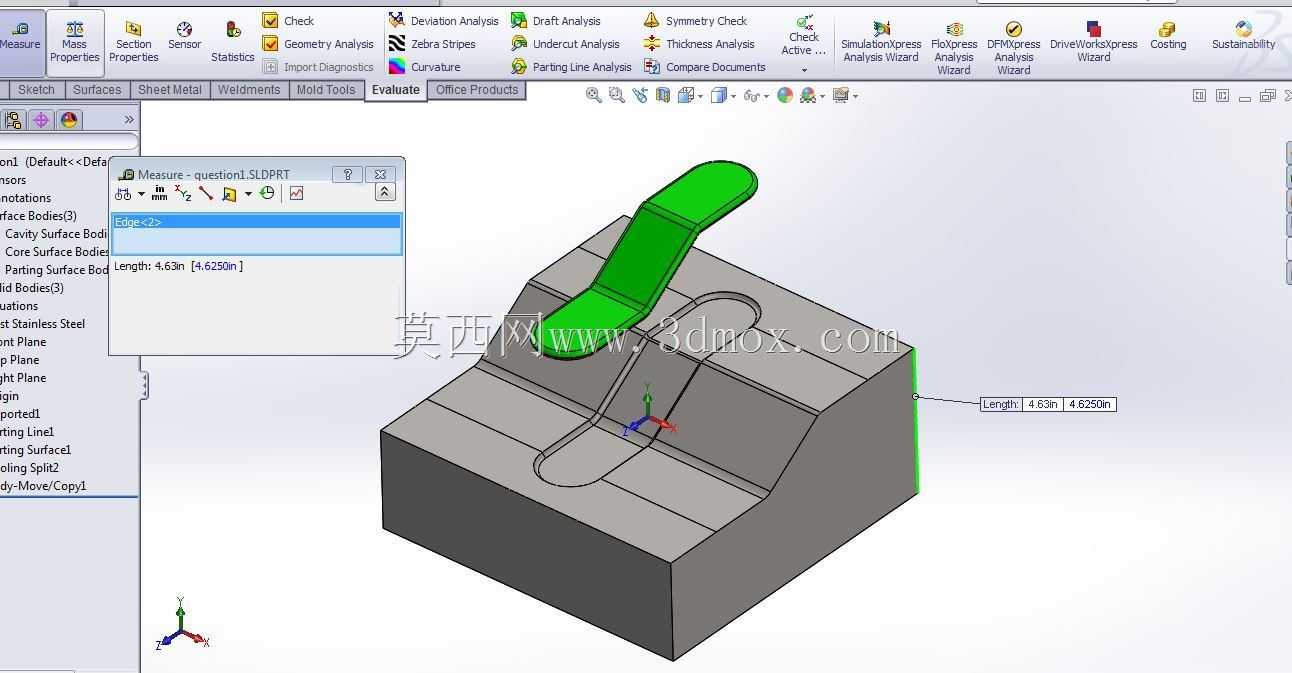

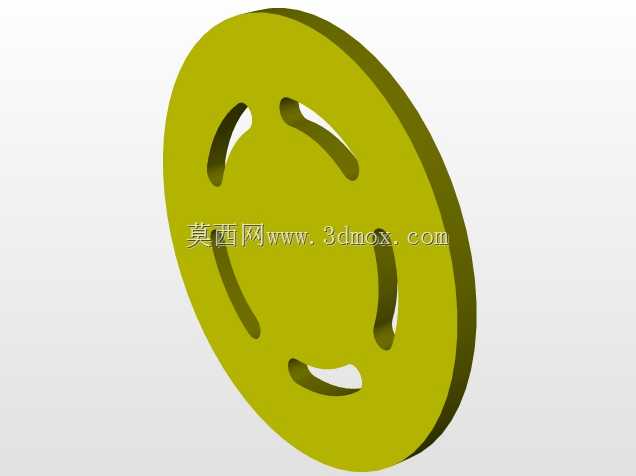

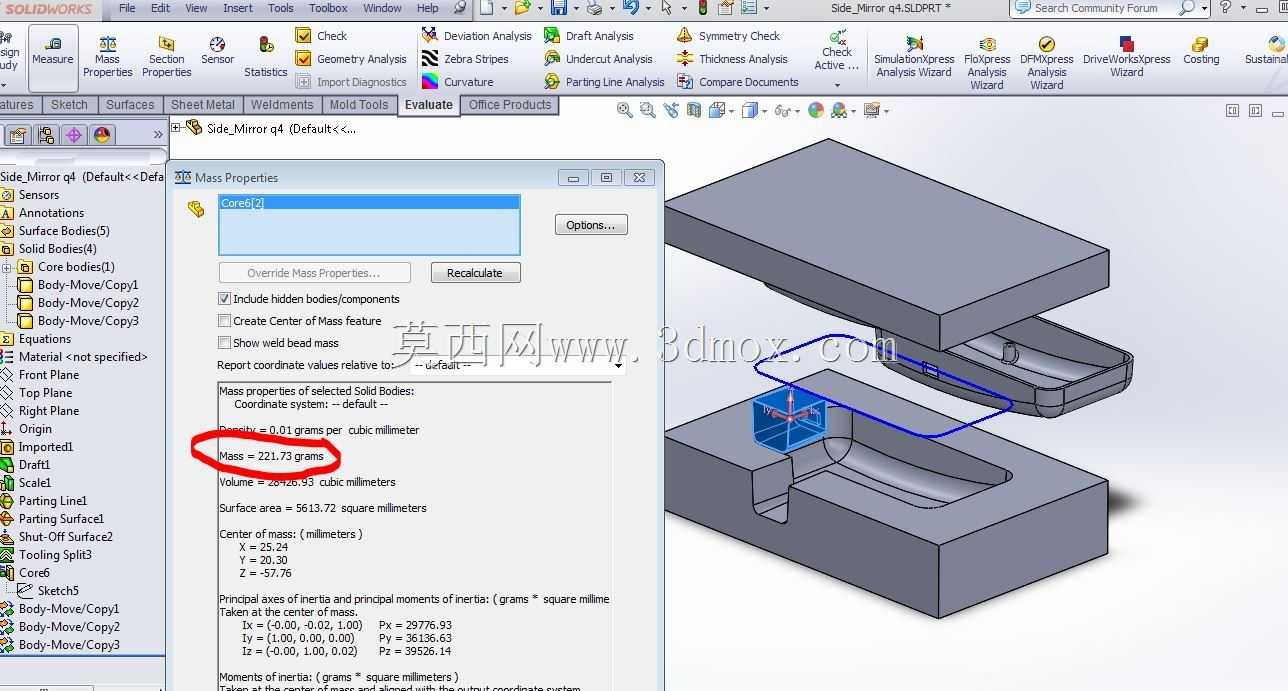

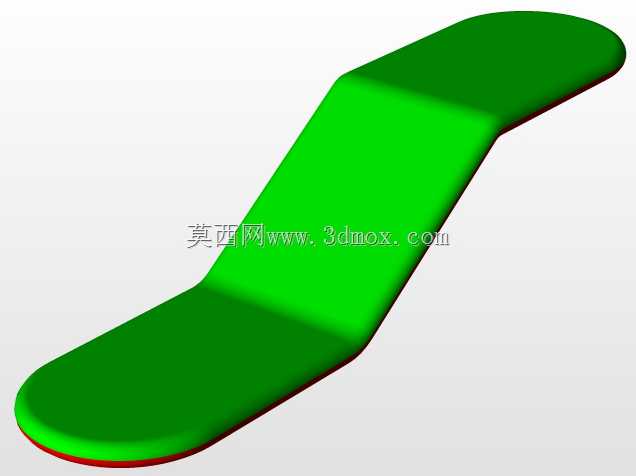

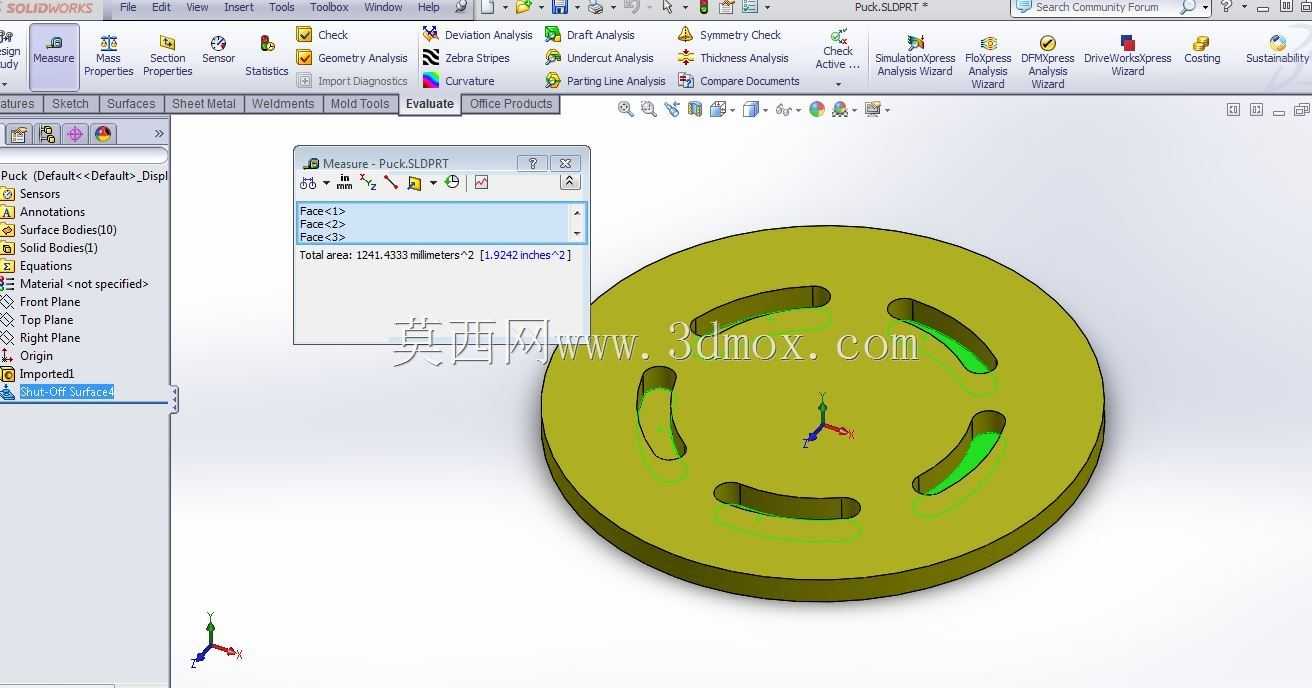

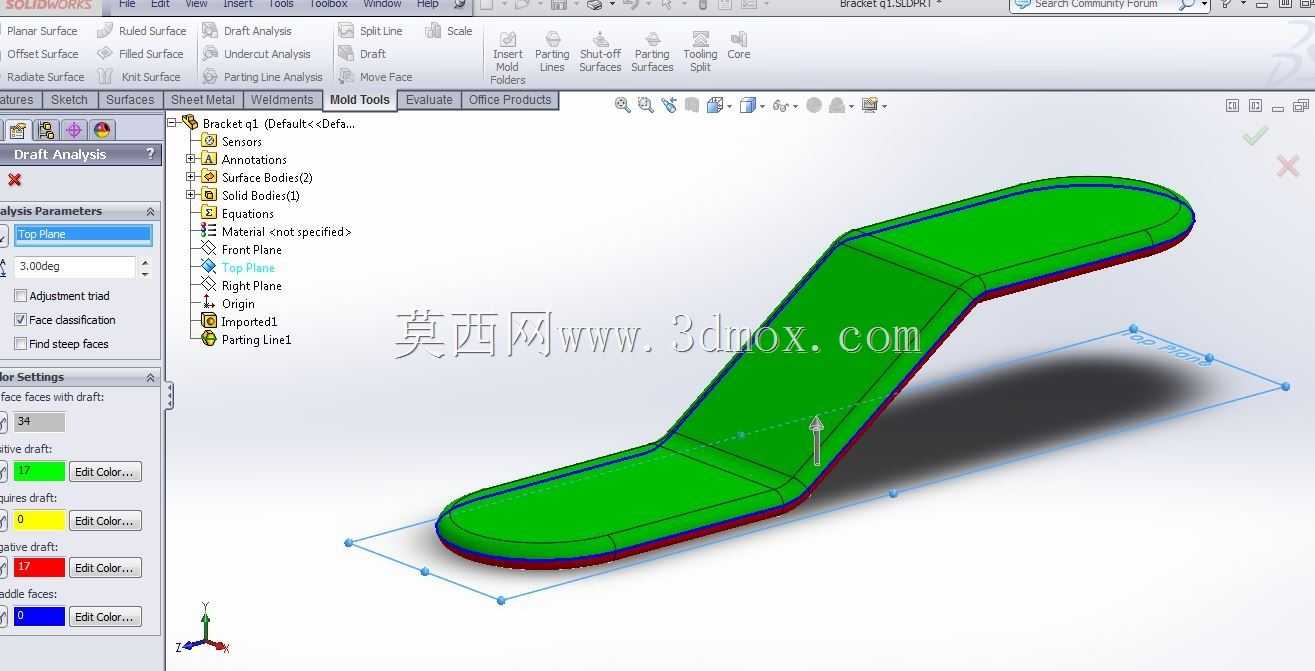

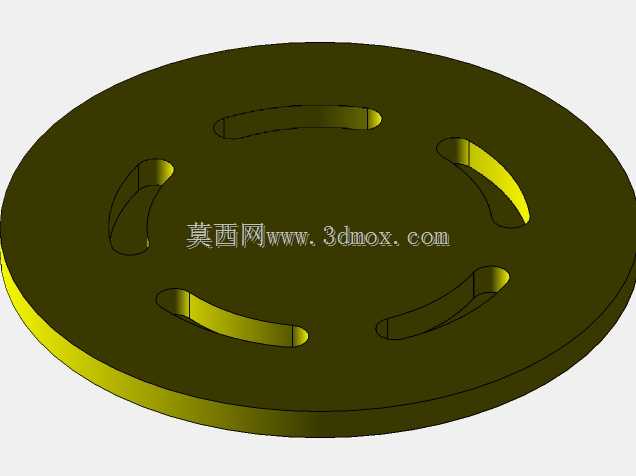

这套模具结构主要应用于中小型注塑件的侧凹特征成型场景，在日常消费电子外壳、小型家电结构件的批量注塑生产中，这类带侧向抽芯的模具结构是解决塑件侧孔、侧凹脱模问题的核心方案。实际生产过程中，熔融塑料经浇口注入闭合的型腔后，需经过保压、冷却阶段，待塑件达到定型强度后，开模动作触发侧向滑块的抽芯动作，避免侧凹结构在顶出时被型腔壁拉裂，直接影响塑件的成型合格率与生产节拍。从结构设计逻辑来看，这套结构的滑块与绿色标识的成型镶件采用分体式装配设计，而非整体式滑块结构，这种设计思路主要是考虑到成型部位的磨损修复成本——注塑生产中成型面长期受熔融塑料冲刷、开合模摩擦，易出现磨损、飞边缺陷，分体式镶件可单独拆卸更换，无需将整组滑块从模架上拆除，大幅降低后期修模的停机时间。滑块的导向采用了模架内置的斜导柱驱动方案，开模时动定模分离的直线动作通过斜导柱转化为滑块的侧向平移，抽芯行程的设定完全匹配塑件侧凹的深度，预留了足够的安全滑移距离，避免合模时滑块与定模型芯发生碰撞干涉。型腔部分采用整体式预硬钢镶块结构，蓝色标识的型腔块直接嵌入模架的模板框内，配合面做了0.02mm的预紧过盈，防止注塑过程中受型腔内高压出现涨模飞边。成型区域的流道布局采用侧浇口进料，浇口位置设置在塑件的非外观面，避免浇口痕迹影响成品的外观质量，同时流道的截面尺寸经过校核，保证熔融塑料在填充过程中不会出现过早冷却导致的缺胶缺陷。从安装边界来看，整组模芯的外形尺寸适配标准1515规格的龙记模架，滑块的滑移行程预留了12mm的安全余量，合模时滑块的锁紧面与定模锁紧块的贴合面积达到滑块侧投影面积的70%以上，可承受注塑过程中型腔内120MPa左右的注射压力，不会出现滑块后退导致的塑件壁厚超差问题。冷却水路的排布围绕型腔与滑块的成型区域设置，水路距离成型面的距离控制在15-20mm之间，保证冷却均匀性，避免塑件因冷却速率不一致出现翘曲变形。顶出机构的顶杆布置避开了塑件的加强筋与装配位，顶出力的作用点设置在塑件的刚性较好的边缘区域，防止顶出时塑件出现顶白、顶穿缺陷。这套结构在设计时还考虑了生产过程中的排气需求，在滑块与型腔的贴合面末端开设了深度0.02mm的排气槽，可将型腔内的空气在填充过程中顺利排出，避免塑件出现烧焦、气泡等成型缺陷。
