真空吸尘器注塑模具爆炸结构设计

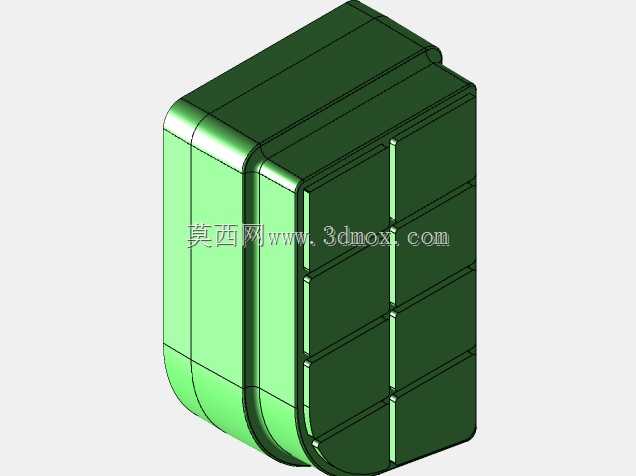

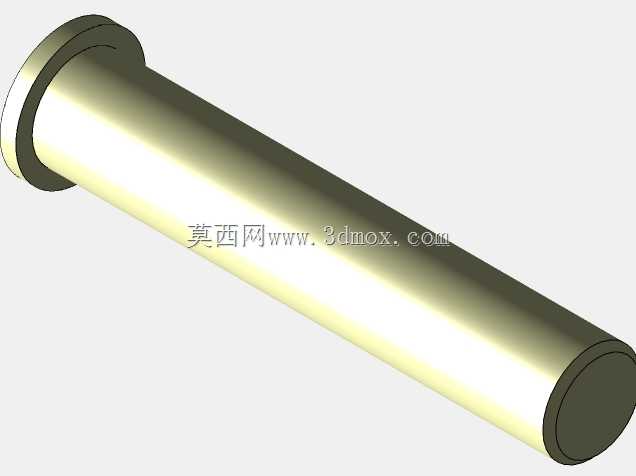

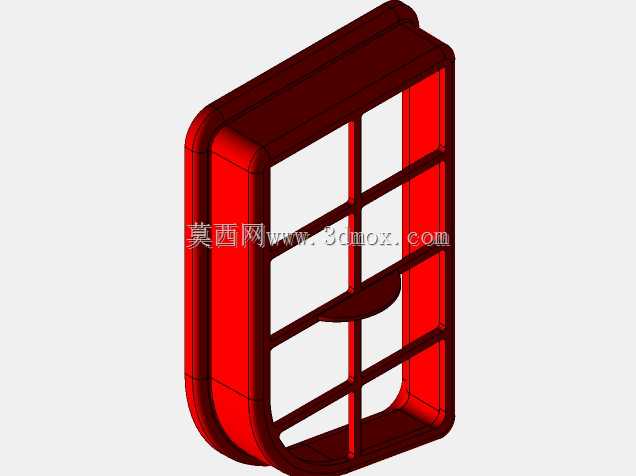

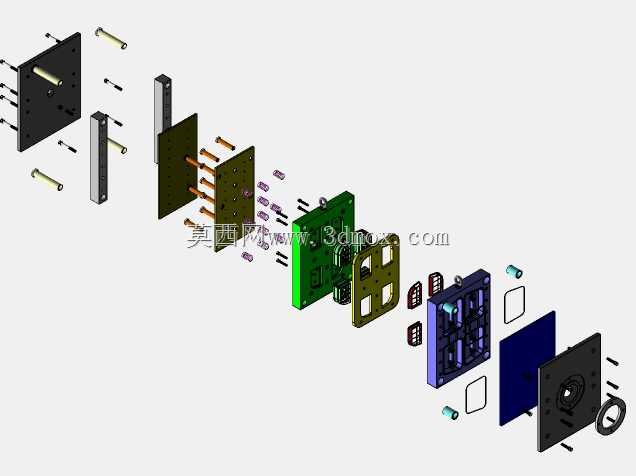

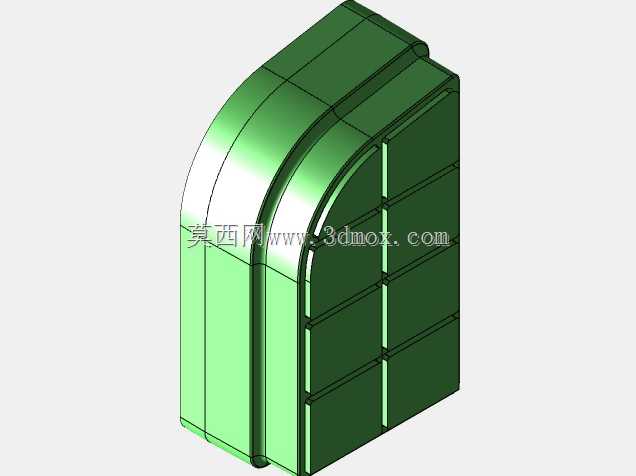

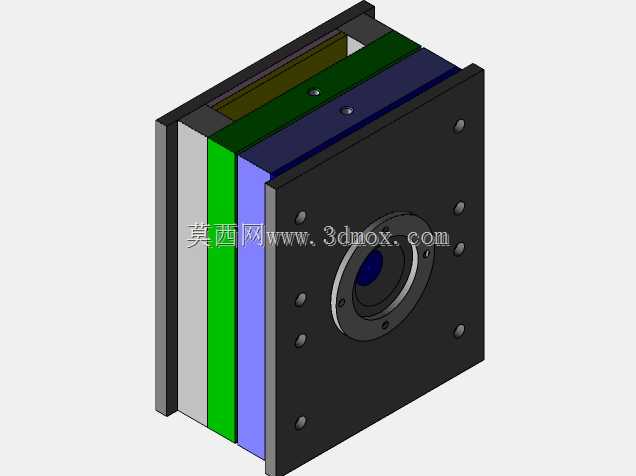

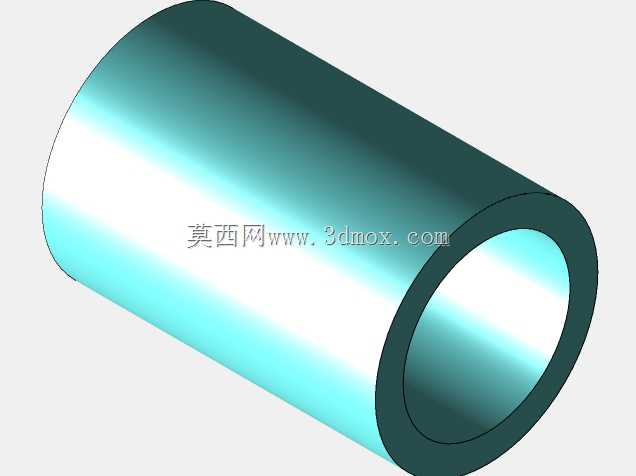

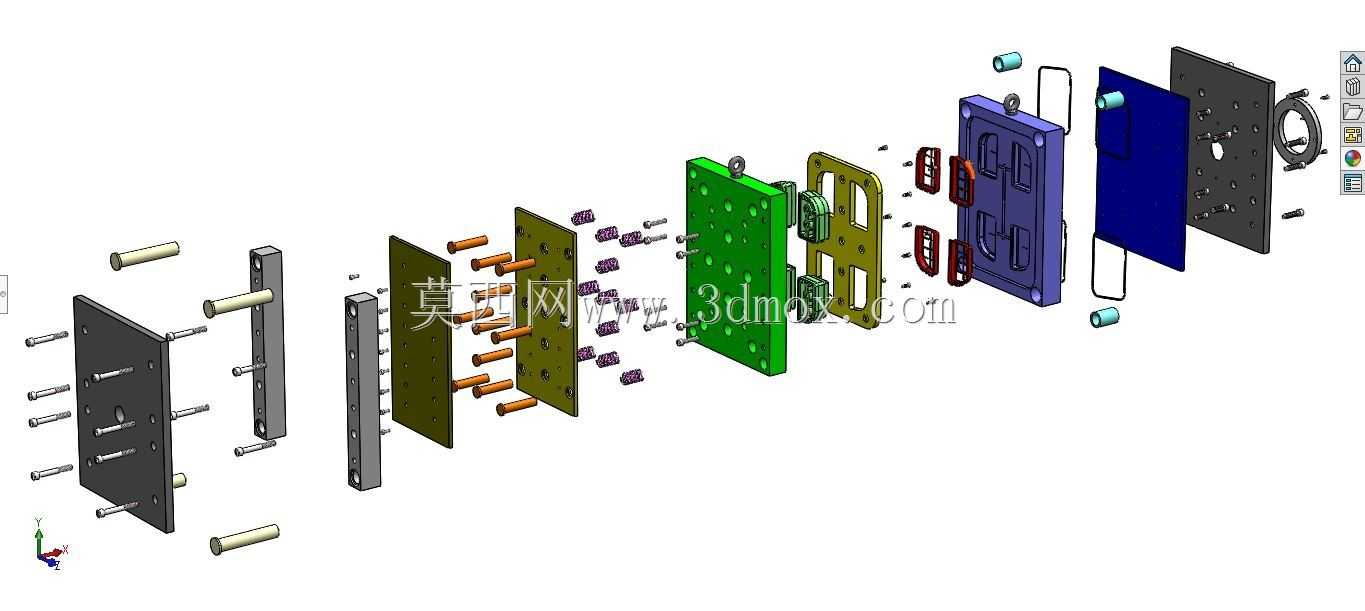

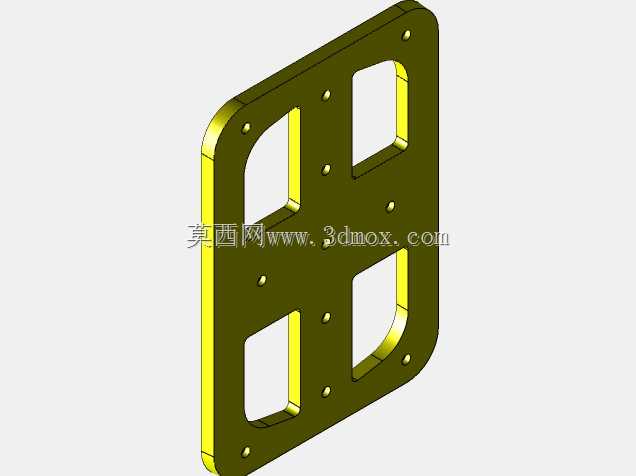

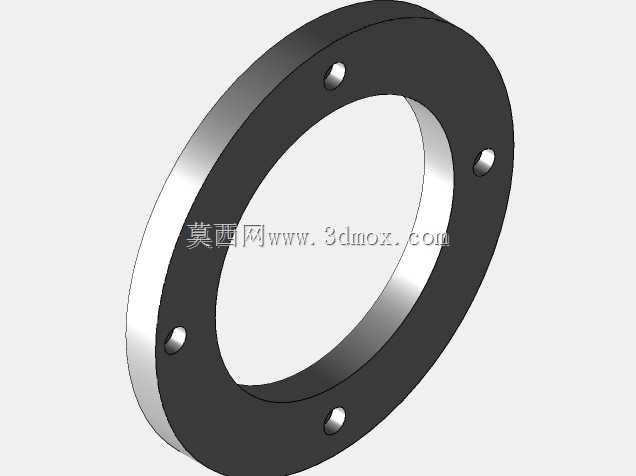

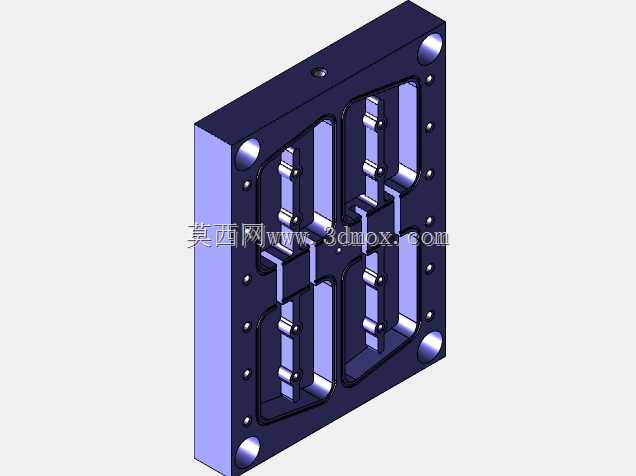

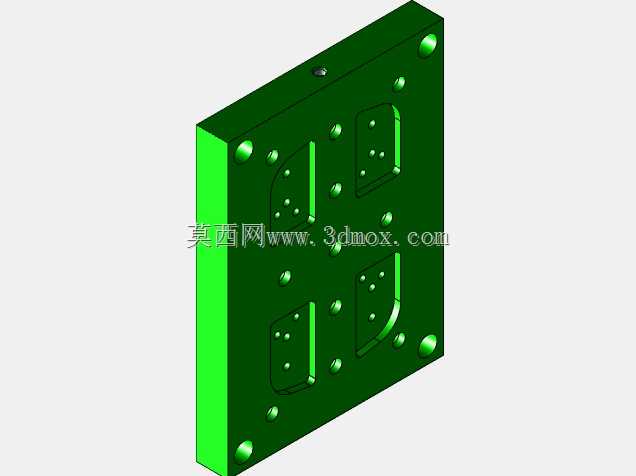

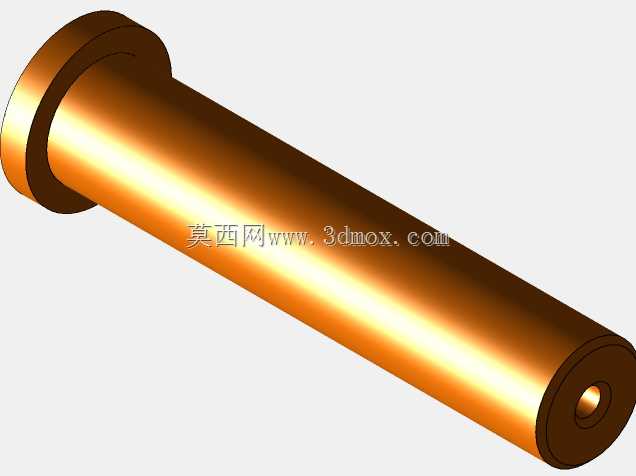

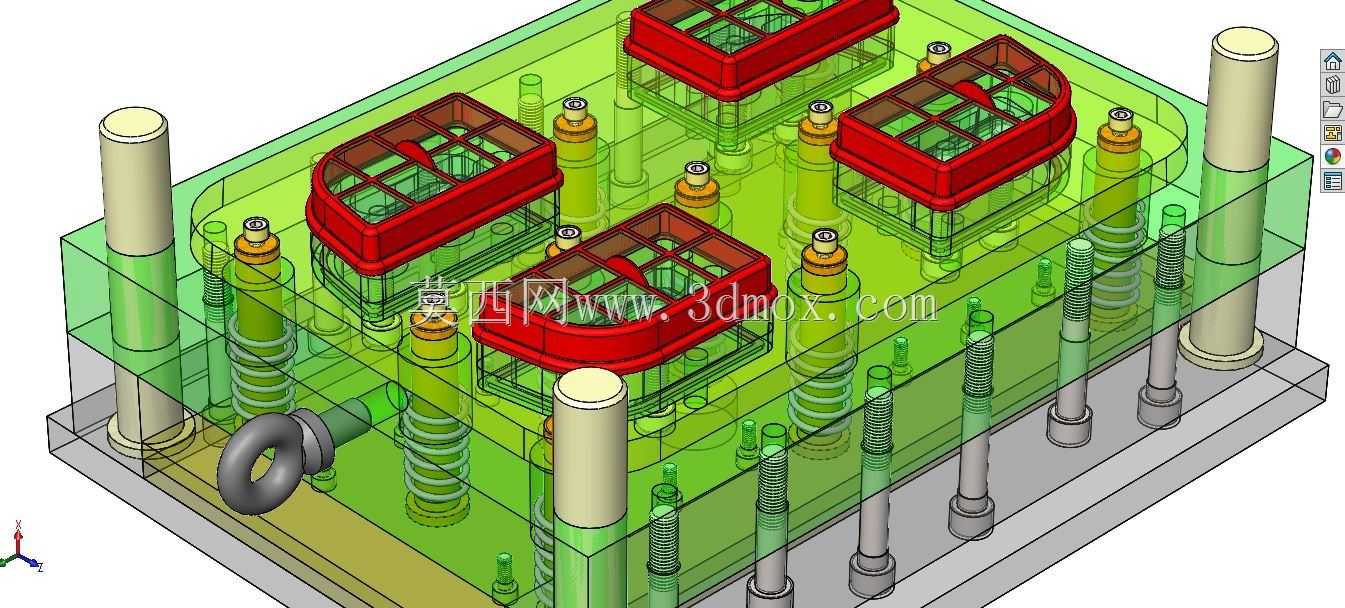

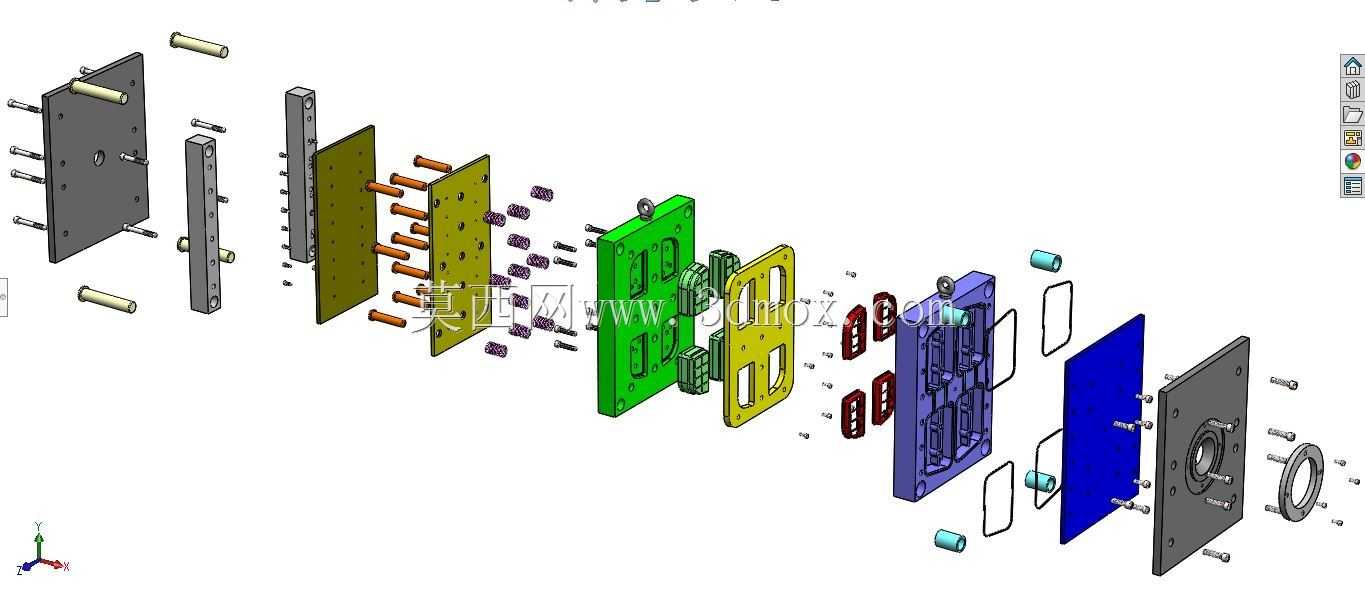

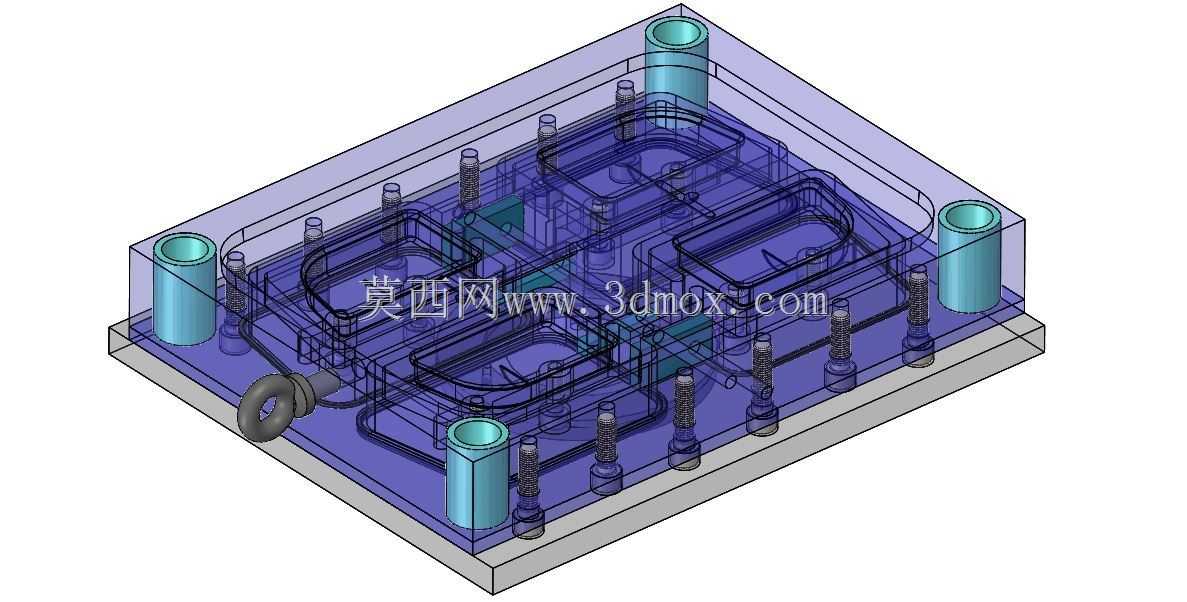

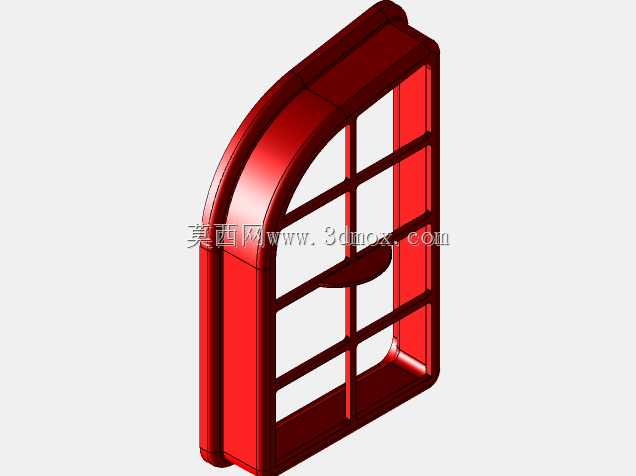

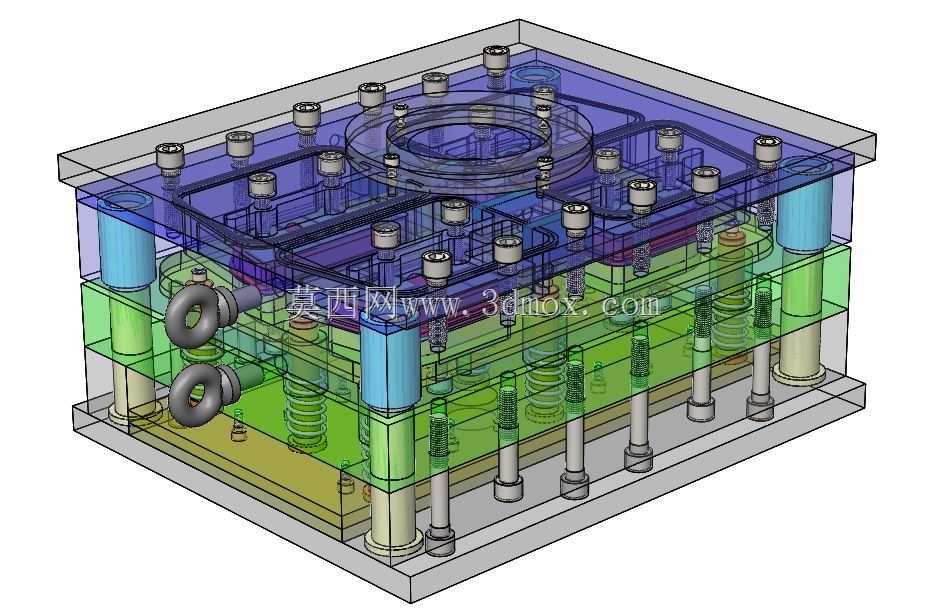

这套模具对应家用真空吸尘器的核心壳体类塑件生产，面向小家电注塑成型加工场景，适配卧式吸尘器主机外壳的批量注塑作业，整套结构采用标准细水口模架搭建，拆分后的各模板、成型零件、导向件、紧固件沿开模方向依次排布，可清晰看到从定模座板到动模座板的完整装配层级。从结构功能来看，定模侧设置了多组斜导柱抽芯机构，对应塑件外侧的卡扣、侧孔成型需求，避免开模时拉伤塑件表面；动模侧排布了顶针、推板组合顶出结构，针对塑件内部的加强筋、安装柱位置做了顶出力均衡设计，防止顶出过程中塑件出现变形、白印缺陷。成型区域的型芯与型腔采用整体镶拼结构，既方便后续磨损后的单独更换，也能在前期加工时通过拆分降低深腔、复杂曲面的加工难度，冷却水路围绕成型腔做了环形环绕布置，进出水接口设置在模架外侧的统一位置，适配常规注塑机的水路快速接驳需求。设计过程中优先考虑了塑件的脱模角度，所有侧壁、筋位都预留了符合PP/ABS材质特性的脱模斜度，分型面选在塑件外观面的边界棱线处，避免合模飞边出现在产品可见区域；同时对模具的安装边界做了适配，模架的长宽尺寸、定位圈直径、浇口套球面半径都匹配市面主流200吨级卧式注塑机的装模参数，码模槽位置、顶棍孔间距也符合通用装模标准，无需额外做改装即可上机生产。导向系统采用导柱导套加精定位块的组合，合模时先通过导柱完成粗定位，再由四边的精定位块保证型腔与型芯的同轴度，避免长期生产后出现分型面错位导致的塑件壁厚不均问题；流道设计采用平衡式排布，针对多腔布局做了浇口尺寸匹配，保证各型腔进胶速度一致，减少塑件的内应力与翘曲变形风险。整套结构的紧固件、导向件、弹性元件都采用标准件选型，可直接从市面采购替换，降低模具的后期维护成本，各模板之间设置了行程限位结构，控制开模、抽芯、顶出的动作顺序，避免生产过程中出现结构干涉损坏模具。
