多腔轴类橡胶件模压成型模具结构

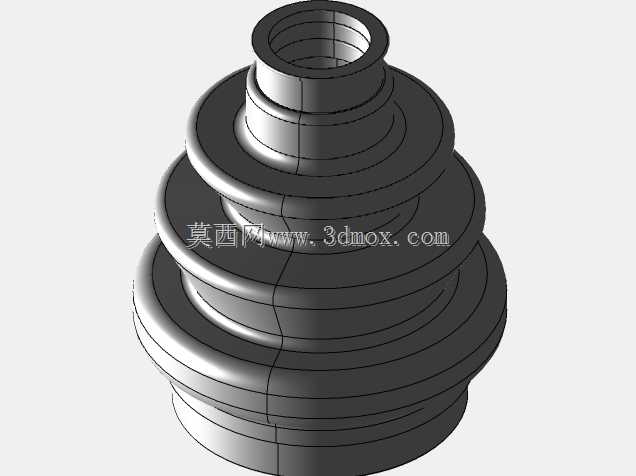

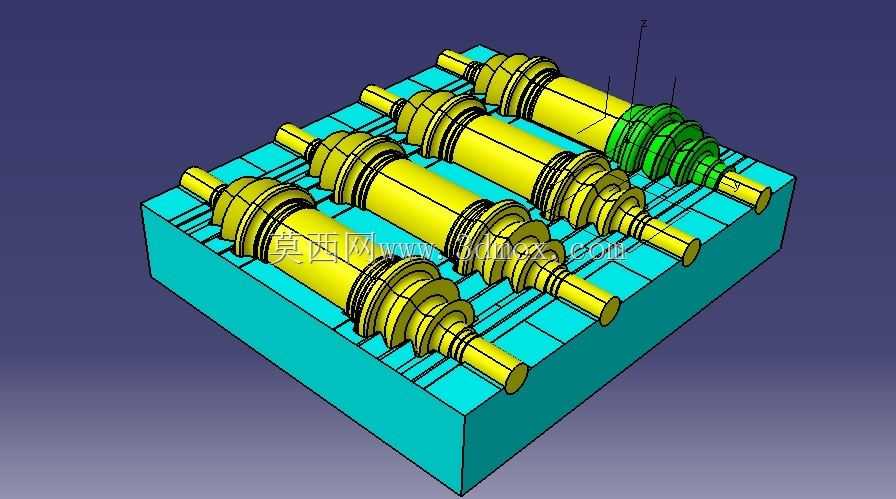

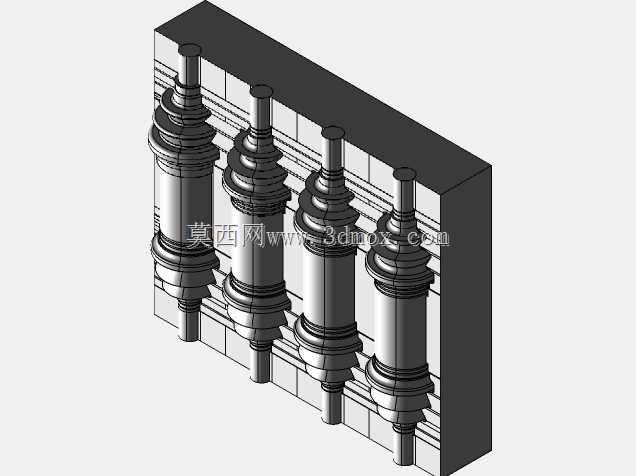

这套模具针对带阶梯轴结构的外包橡胶件设计，采用一模四腔的排布方式，主要应用于工业传动、密封组件领域的轴类包胶零件批量生产，这类包胶轴常作为输送辊、传动缓冲辊、密封芯轴使用，外层橡胶承担耐磨、缓冲、密封的作用，内部金属芯轴承担结构支撑与扭矩传递功能。从结构排布来看，四个型腔沿模架长度方向平行布置，相邻型腔之间预留均匀的流道与封胶距离，避免模压过程中出现胶料乱窜、型腔压力不均的问题，每个型腔的轮廓完全匹配包胶轴的外部橡胶轮廓，针对轴上的多段阶梯结构，型腔对应位置做了精准的尺寸让位与贴合设计，保证橡胶层在每一段轴径上的厚度均匀，不会出现局部胶层过薄导致的耐磨性能不足，或是胶层过厚导致的装配尺寸超差问题。模架整体采用方正的模坯结构，分型面设置在橡胶件的最大轮廓分模位置，开模后可以直接顺着轴的轴向取出成型件，不会出现橡胶件卡滞在型腔内的问题，上下模合模时的定位结构布置在模架四角，保证合模后型腔的同轴度误差控制在极小范围内，避免成型后的包胶轴出现橡胶层偏心、轴芯偏移的问题。设计过程中，针对橡胶模压的工艺特性，型腔表面做了适配的粗糙度处理，既保证胶料充模时的流动性，也避免成型后橡胶件粘模，流道的截面尺寸根据胶料的流动特性设置，保证四个型腔可以在相近的时间内完成充模，减少飞边的产生，同时也降低胶料的浪费。每个型腔的两端都设置了芯轴定位结构，金属轴芯在装模时可以直接卡在定位槽内，保证轴芯在模压过程中不会出现偏移，合模后定位结构可以牢牢固定轴芯的轴向与径向位置，承受胶料挤压时的侧向力，避免轴芯被胶料推动移位。模架的边缘预留了足够的安装边距，可以适配常规的平板硫化机安装尺寸，不需要额外做改装就可以直接装夹使用，模具的整体厚度也匹配常规硫化机的开模行程，开模后有足够的操作空间完成取件、清胶、装轴芯的操作，适配批量生产的作业节奏。针对轴上不同直径的橡胶段，型腔的对应位置做了细微的脱模斜度设计，因为橡胶材质本身有一定的弹性，小角度的脱模斜度既不会影响成型件的尺寸精度，也可以大幅降低脱模时的阻力，避免橡胶件被拉扯变形。
