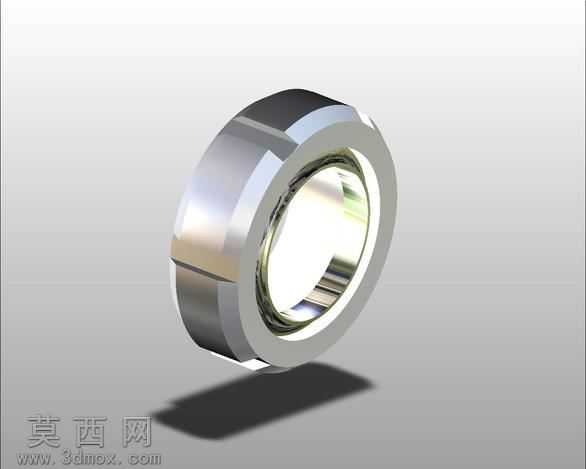

带卡槽环形金属机械密封端盖结构

本作品为环形带卡槽的金属机械端盖类零件三维建模成果，建模阶段以回转类零件的成型逻辑为核心，首先绘制中心对称的截面轮廓草图，通过回转特征生成零件的基础环形基体，精准把控内凹弧面与外圆柱面的同轴度公差，确保零件回转面的形位精度符合机械装配要求。针对零件外圆周均匀分布的卡槽结构，采用单槽特征绘制后圆周阵列的建模方式，严格控制卡槽的深度、宽度与周向分布角度，保证卡槽的定位精度满足装配时的周向防转需求。材质设置阶段选用金属合金钢材质，调整材质的粗糙度参数至0.8左右的机加工表面等级，赋予零件亚光银灰色的金属质感，同时添加轻微的环境反射效果，还原真实机加工金属零件的表面视觉特征。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出零件外轮廓的棱边与内凹弧面的曲面过渡，辅助光源从侧方补光消除暗部死黑，背光源勾勒零件的边缘轮廓，避免零件与背景融合，同时添加柔和的地面接触阴影，增强模型的空间立体感。结构设计上，零件内圈的弧形凹面用于配合密封件实现接触面的压紧密封，外圈的卡槽用于与配套部件卡接实现周向固定，整体壁厚均匀，无尖锐棱角与应力集中结构，所有棱边均添加0.2mm的倒角工艺特征，既去除加工毛刺提升装配安全性，也优化了零件的视觉精致度。建模过程中对所有特征进行参数化关联，可通过修改截面尺寸、卡槽数量、壁厚参数快速衍生不同规格的同系列零件，适配不同的装配场景需求，模型的所有曲面均经过连续性检查，无破面、重叠面等几何错误，可直接导入各类工程软件进行后续的装配干涉检查、工程图导出与加工仿真。
