仿古摇橹战船桁架支撑结构三维造型

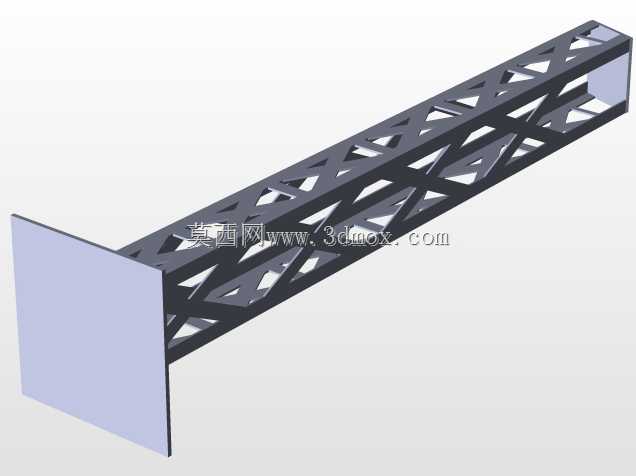

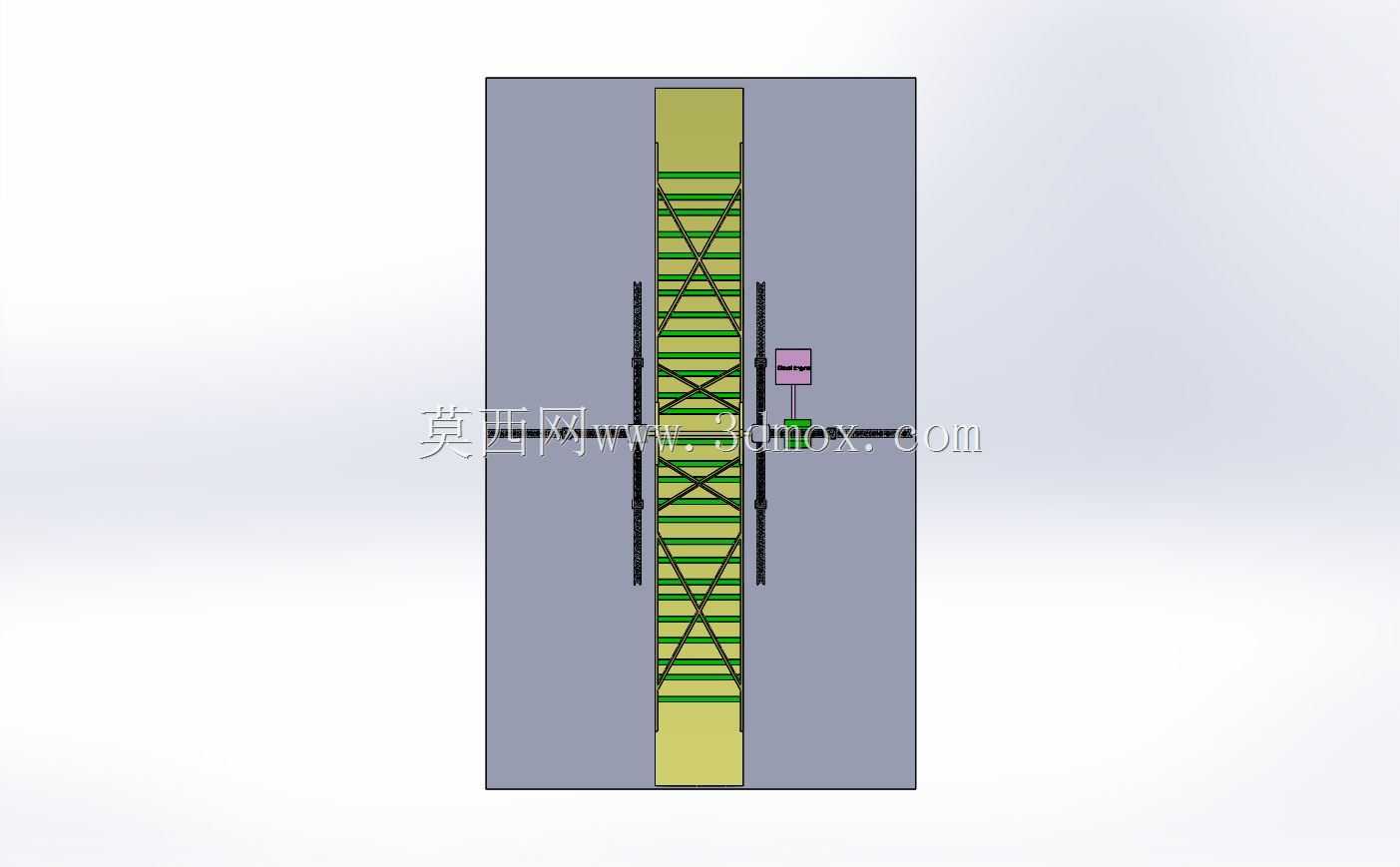

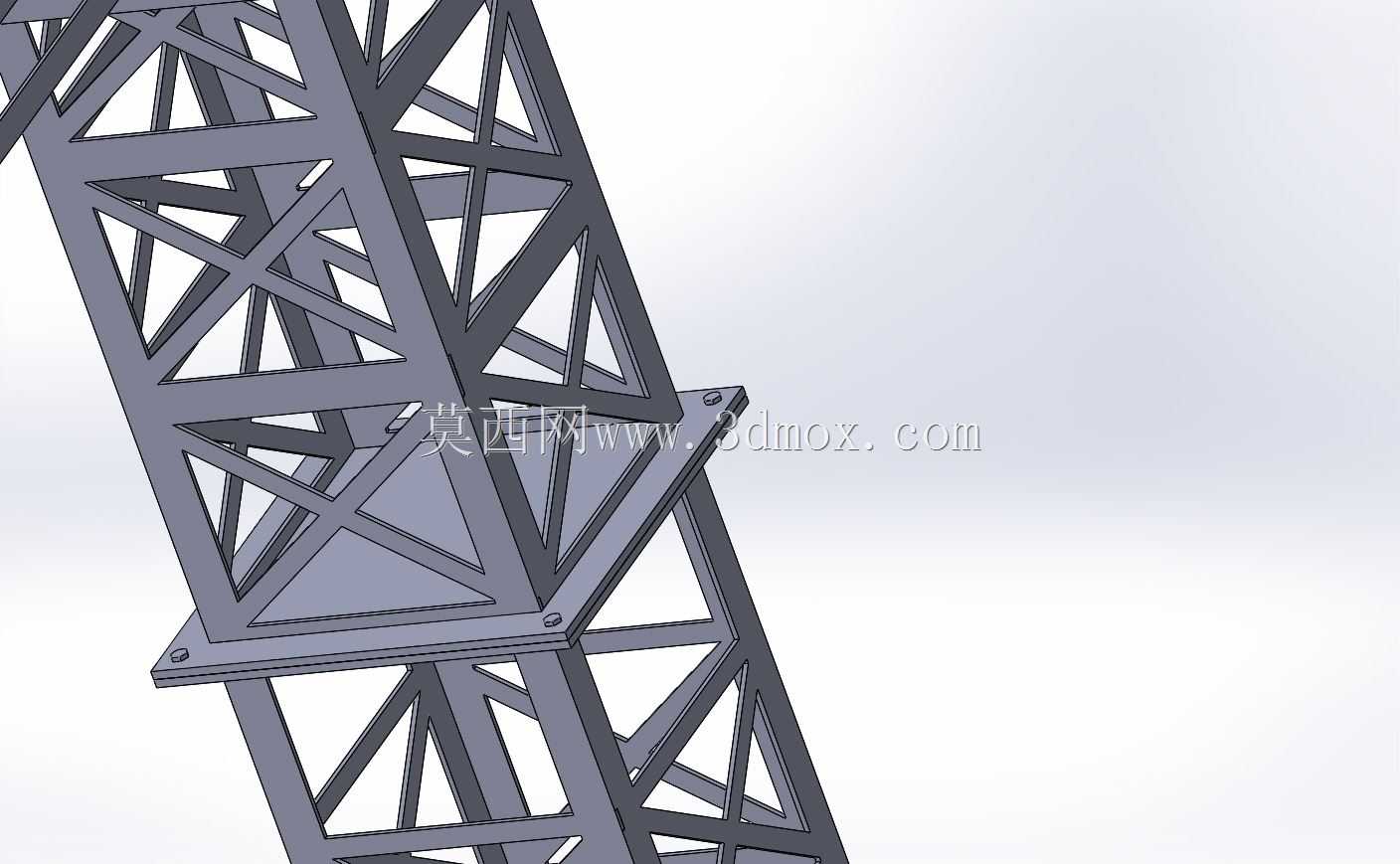

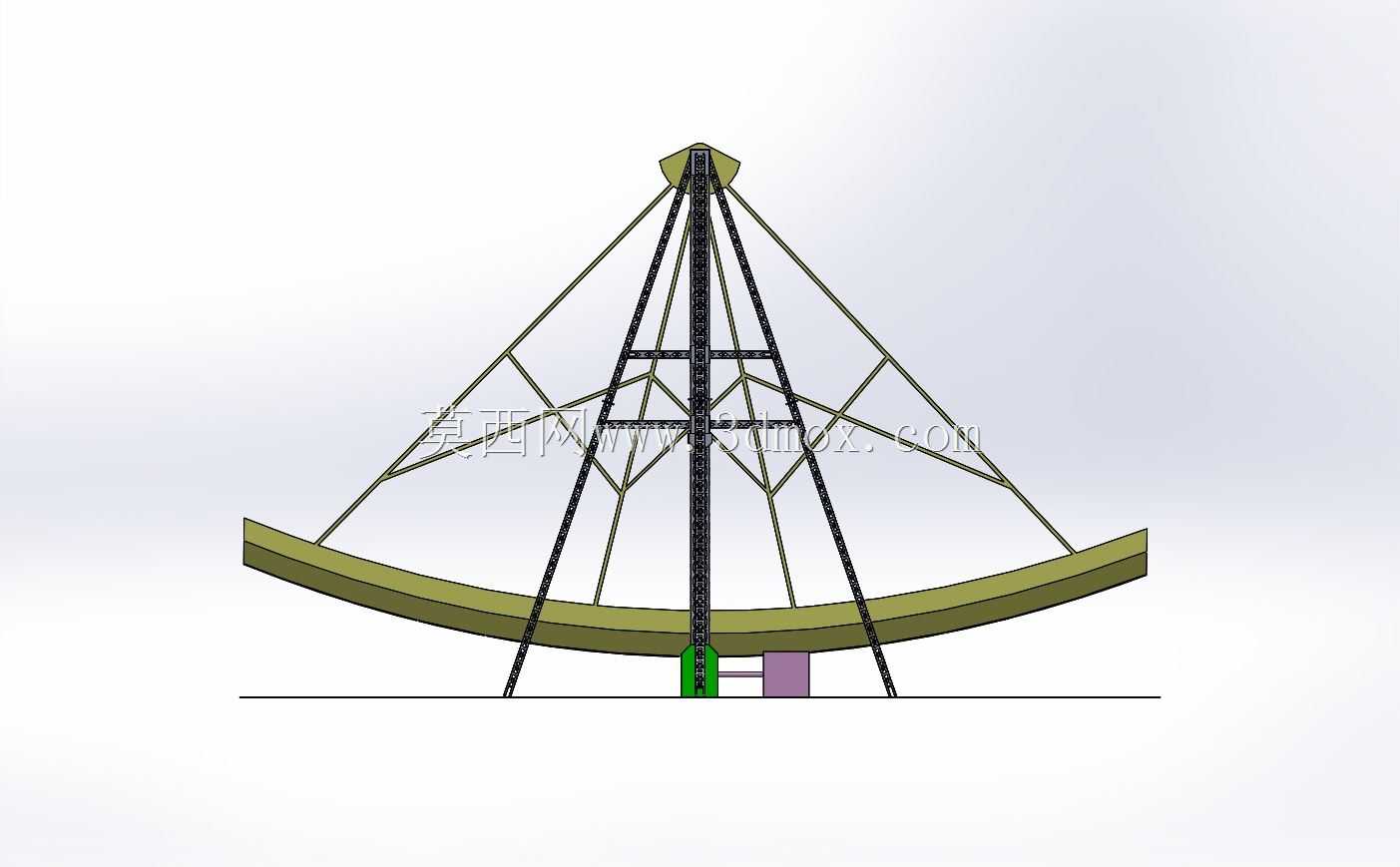

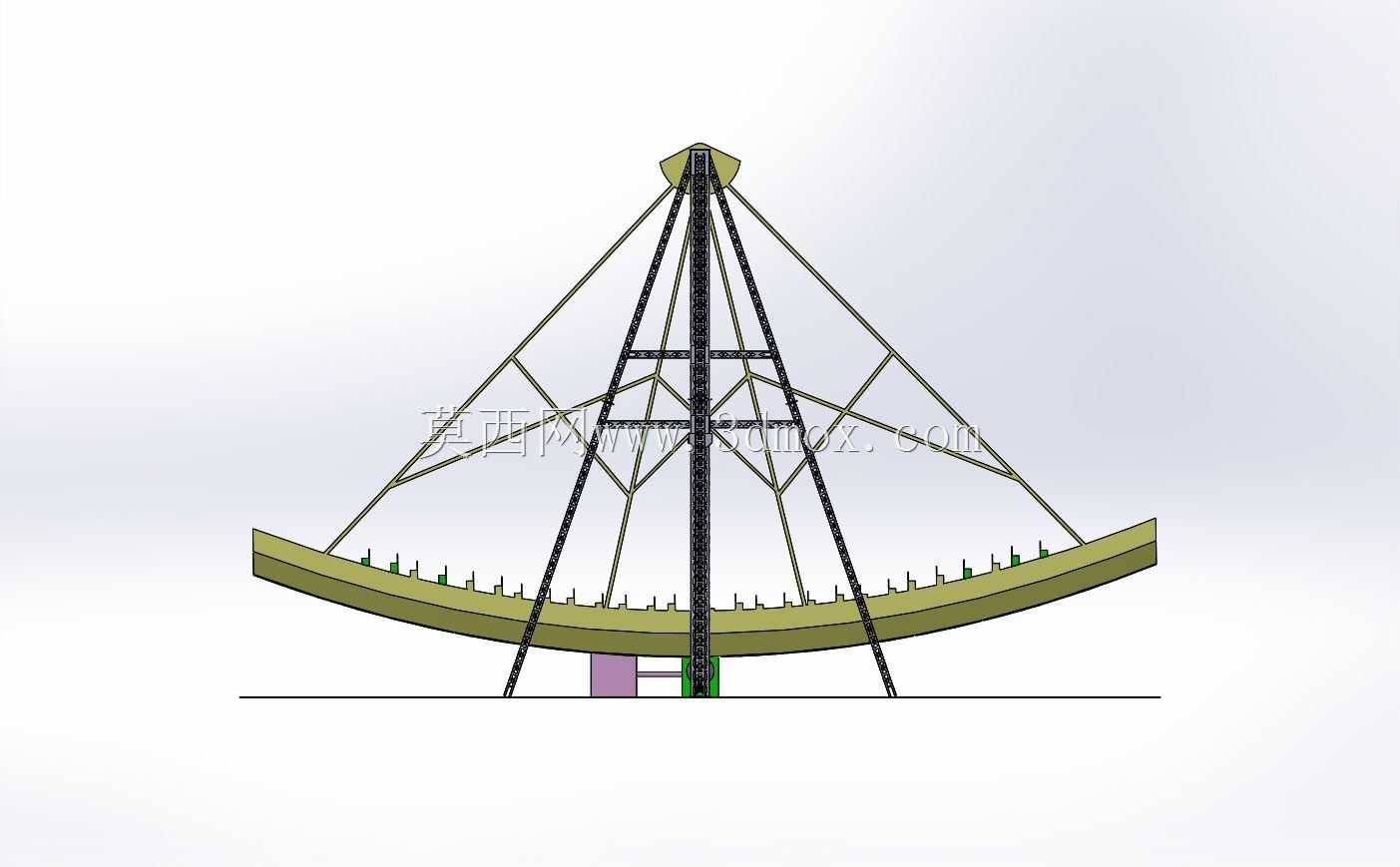

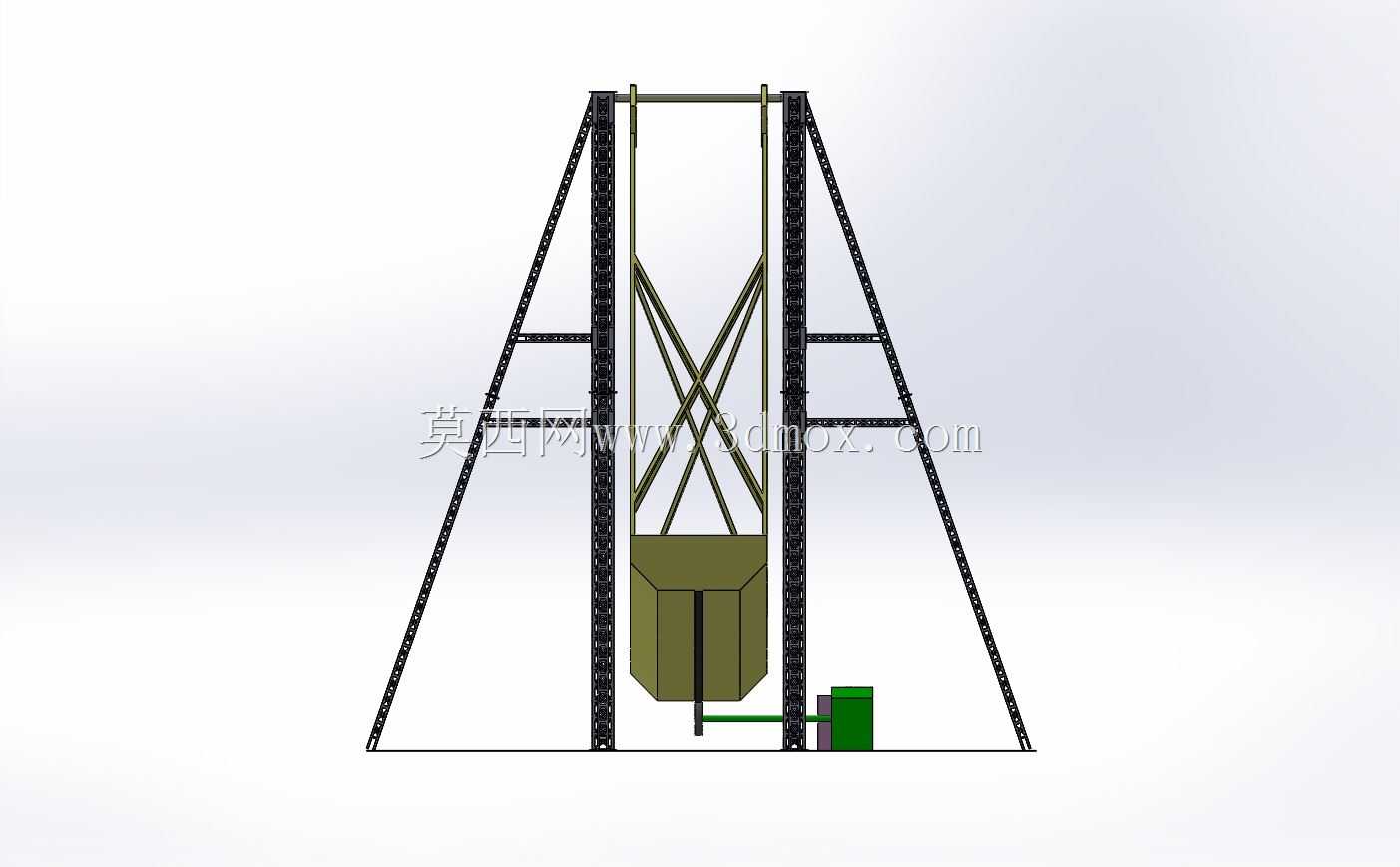

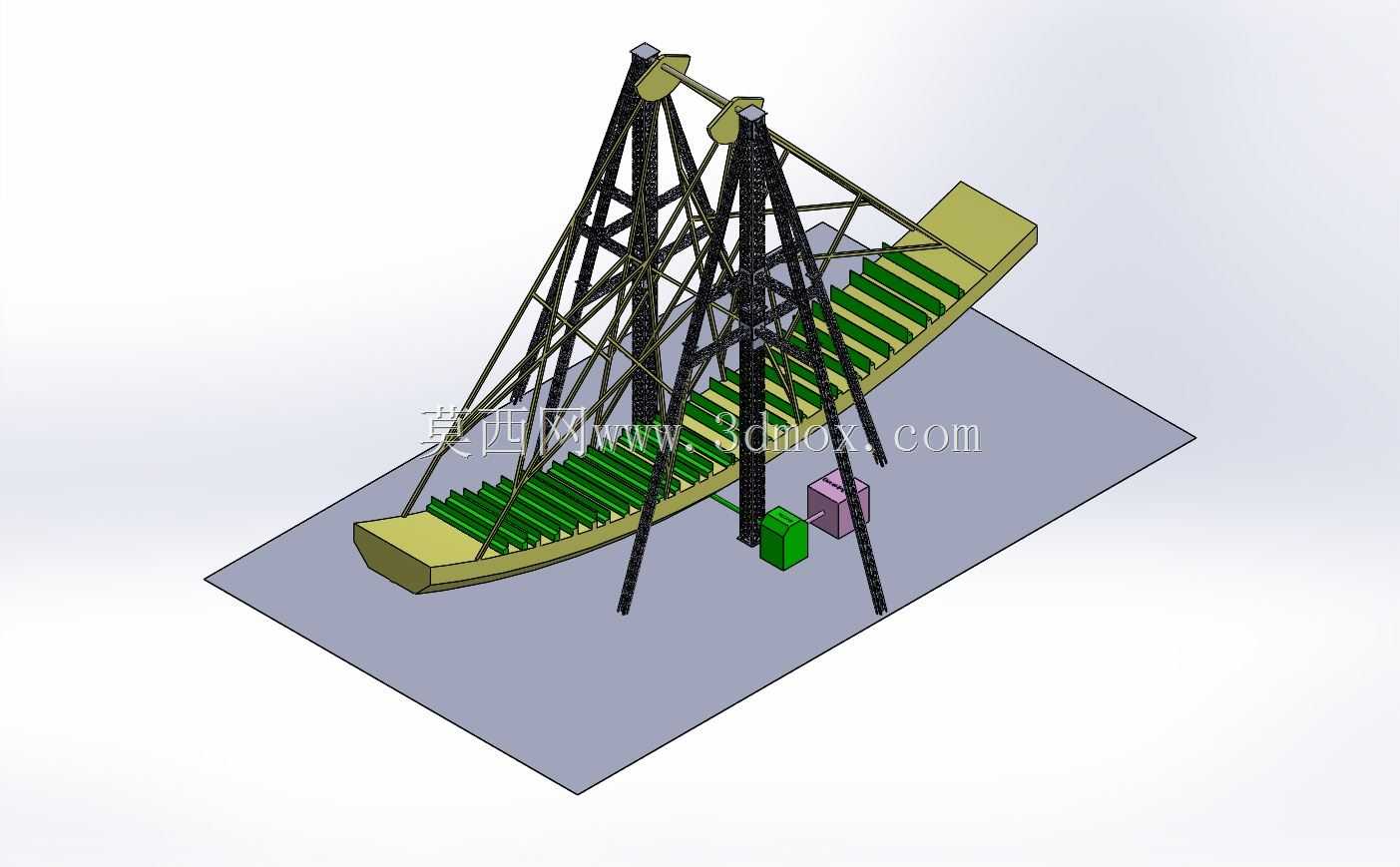

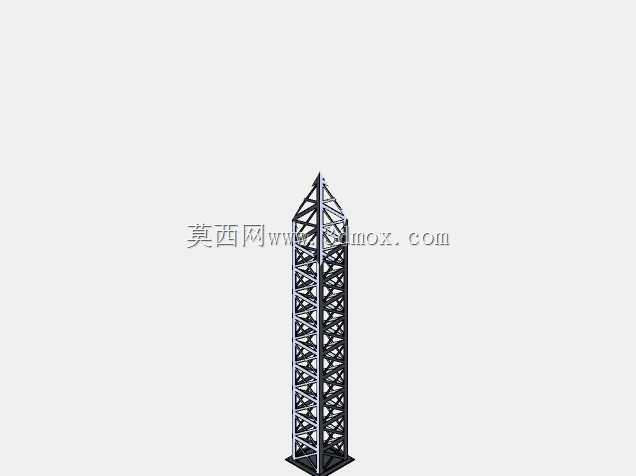

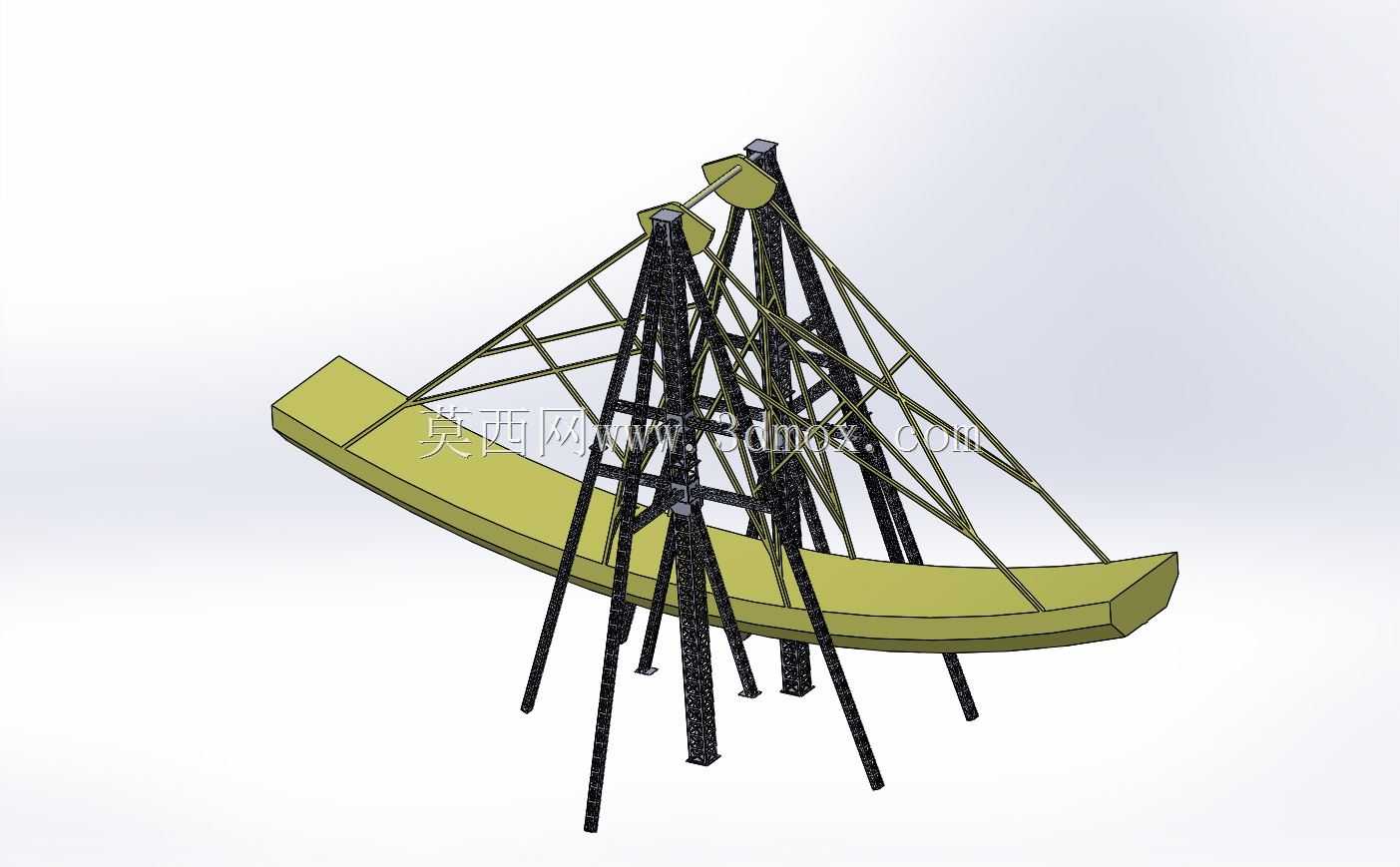

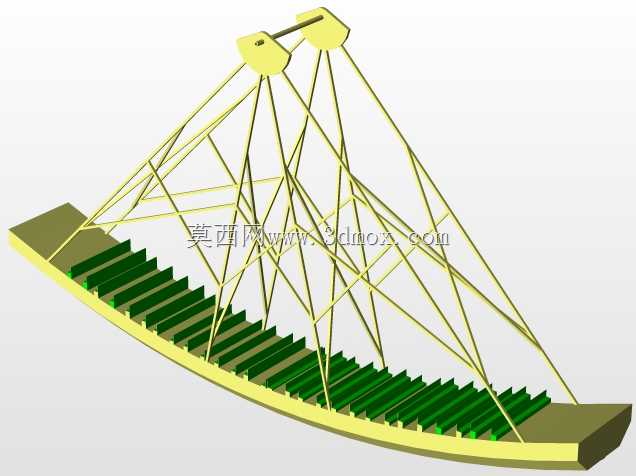

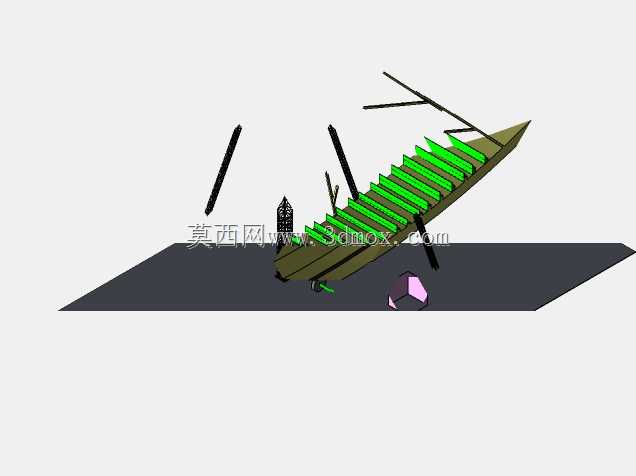

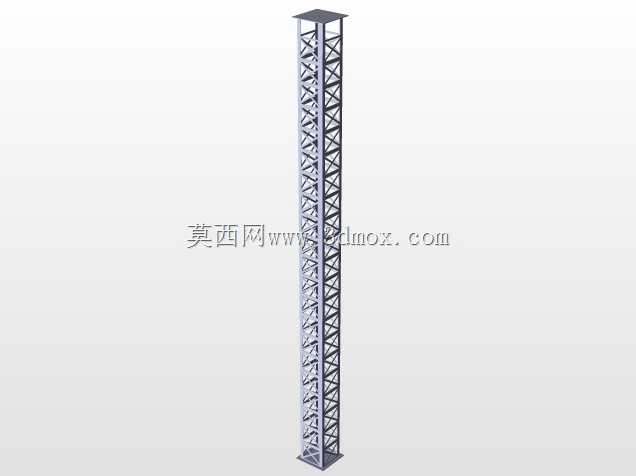

该造型还原的是仿古摇橹类战船的主体承载与支撑结构，核心应用场景覆盖古船复原研究、文旅场景仿古游船设计参考、航海史科普展陈道具开发等方向，可作为古船结构验证、比例缩放制作的三维参照。从实际用途来看，该结构完整复现了这类狭长船体的受力传递逻辑，船体部分采用浅吃水狭长型设计，船身内部等距排布的横向肋板既承担甲板载荷的分散传递作用，也可作为橹具安装、乘员站位的固定基准，适配内河、近岸浅水区的航行需求，依靠两侧布置的长橹即可实现无动力或低人力消耗下的推进与转向。设计过程中优先还原了古船特有的双立柱桁架支撑结构，两组高耸的格构式立柱通过多组斜向拉索与船身主体刚性连接，立柱顶部设置的导向构件可配合缆索实现帆具的悬挂、或者岸系泊时的高位缆绳固定，格构式的杆件排布在保证结构整体抗侧倾刚度的同时，尽可能降低了上部结构的自重，避免高重心带来的航行稳性风险。从安装边界来看，船体底部的方形安装基座预留了与展示台架、动力改装底座的连接孔位，基座旁设置的两个小型方块构件分别对应系缆桩与小型储物舱的安装位置，整体结构的外轮廓尺寸适配1:20至1:50区间的比例缩放需求，当缩放至常用展陈比例时，上部桁架最高点距离安装基面的高度不会超过常规展柜的内部净空，船身宽度也可满足多数室内展陈、桌面摆件的尺寸限制。结构设计上特意区分了不同构件的材质表现逻辑，船身肋板与甲板采用木质构件的受力排布逻辑，所有横向肋板均垂直于船身纵轴线安装，保证纵向抗弯强度；桁架立柱采用仿金属格构设计，每根立柱由四根主弦杆搭配多组腹杆焊接成型，斜向支撑杆件的角度经过反复调整，可将上部载荷均匀传递至船身两侧的强结构位置，避免出现局部应力集中导致的结构变形。这类结构在实际复刻制作时，可直接参照三维模型的杆件连接节点设计工装夹具，保证桁架拼装时的角度精度，船体部分的曲面过渡也做了工艺性优化，不存在过小的内圆角或者倒扣结构，无论是采用3D打印制作缩比模型，还是采用实木拼接制作等比例仿古游船，都能直接提取模型的截面轮廓作为下料参考，减少二次测绘的工作量。
