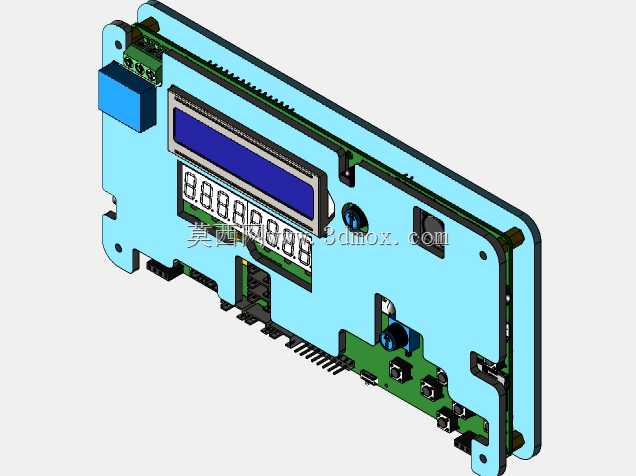

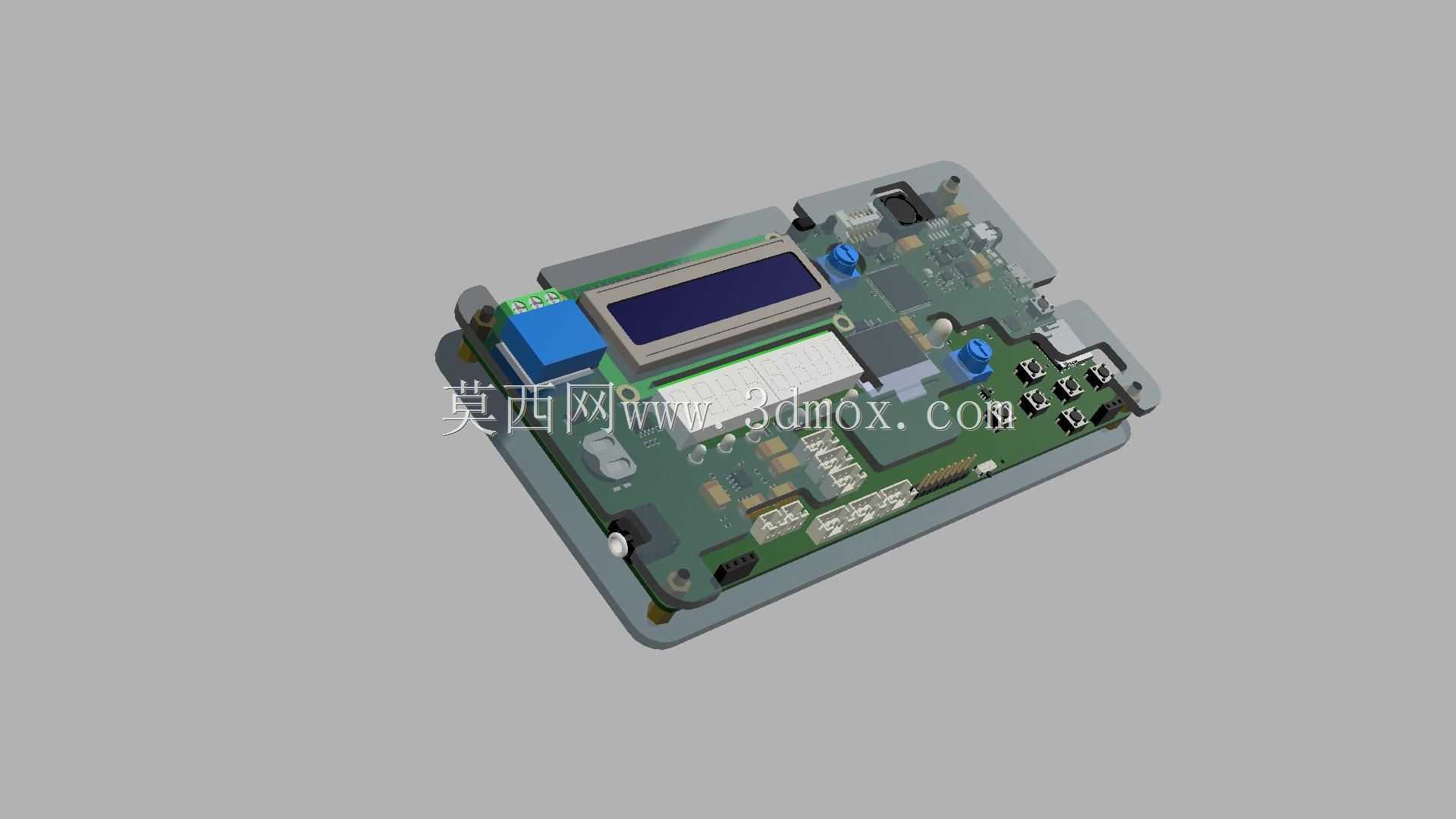

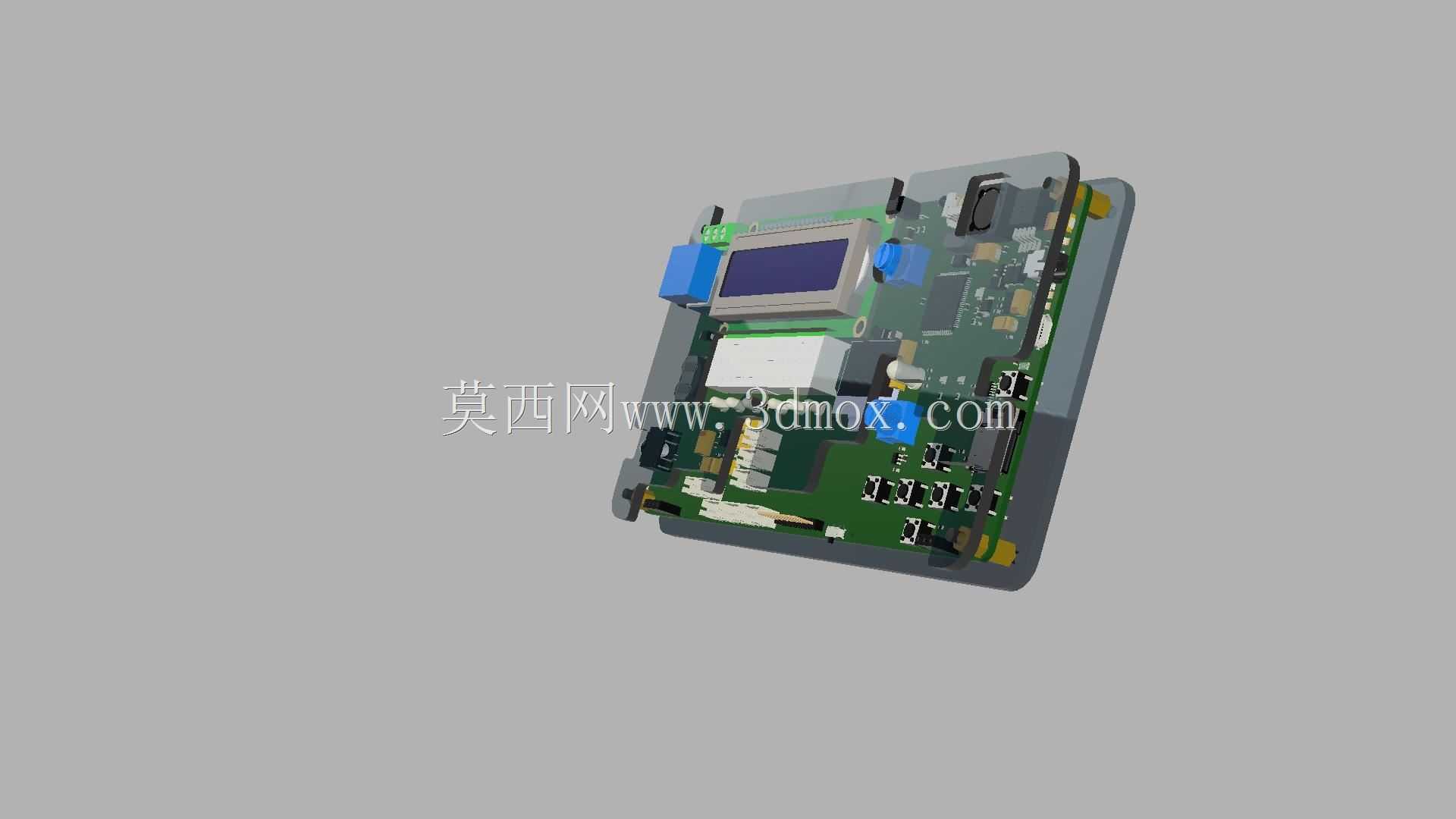

Arduino班贝金纳实验开发板结构设计

该实验开发板的结构设计围绕嵌入式电子实验的实操需求展开，整体采用一体化载板布局，将核心控制电路、显示模块、接口单元、操作按键全部集成在单块PCB承载结构上，省去了实验过程中零散接线的繁琐步骤，适配入门级电子教学、原型验证、创意电子制作等多类场景。从实际使用维度看，板载的LCD1602显示模块采用倾斜抬升的安装角度，无需额外支架即可让实验者在坐姿操作时获得清晰的观察视角，模块下方预留的排针间距完全匹配通用杜邦线插拔需求，方便外接各类传感器、执行器做拓展实验。板载的蓝色继电器模块采用下沉式安装设计，顶面与PCB板保持2mm安全间隙，既避免继电器工作时的电磁干扰影响核心控制电路，也预留了足够的散热空间，长时间通断实验不会出现积热问题。四个蓝色可调电位器分布在显示模块两侧，操作时手指不会遮挡显示区域，电位器的旋转阻尼经过结构适配，调试参数时能获得清晰的档位反馈。板侧的轻触按键采用等高排布，按键顶面高出PCB板面3mm，操作行程适中，不会出现误触或者按动无反馈的问题。整个开发板的外形边界控制在160mm*100mm范围内，四角预留了M3安装孔位，既可以直接固定在通用实验台架上，也能嵌入定制的3D打印外壳中做成品化封装，安装孔位的同心度公差控制在0.1mm以内，适配市面绝大多数标准实验支架的安装尺寸。设计过程中充分考虑了新手实验的容错性，所有外接接口都做了防反插结构标识，电源接口处预留了保险丝安装位，避免接线错误烧毁核心元件。PCB板的边缘做了R2圆角处理，搬运和操作过程中不会划伤手部，板上的元件排布遵循信号流向规律，电源输入部分与信号采集部分做了物理分隔，减少信号串扰对实验结果的影响。从结构强度来看，核心控制芯片区域做了局部加厚的铜箔设计，既提升了载流能力，也增强了该区域的结构刚性，反复插拔拓展模块时不会出现PCB板弯折变形的问题。整个开发板的结构设计没有冗余的装饰结构，所有布局都服务于实验操作的便利性与稳定性，不管是课堂教学场景下的多人反复操作，还是个人开发者的长期原型调试，都能保持可靠的结构状态，外接拓展模块时，板上预留的排针间距统一为2.54mm标准间距，兼容所有通用电子模块的连接需求，不需要额外制作转接线材，大幅降低实验准备的工作量。
