虎钳夹口夹持力学仿真结构设计

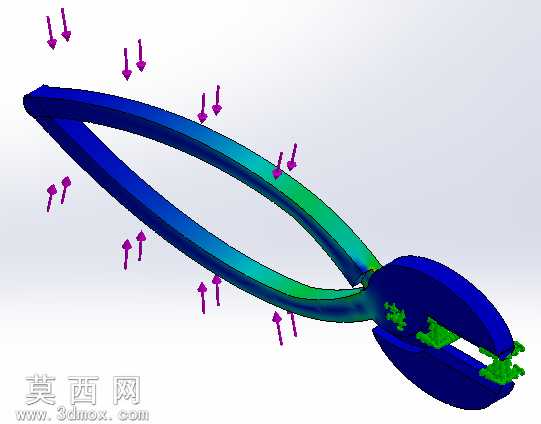

本作品针对虎钳夹口的夹持作业场景完成三维建模与力学仿真设计，建模阶段先对虎钳夹口的整体轮廓进行参数化草绘，精准还原钳身的弧形握持结构、铰接转轴位置以及夹口端的齿形咬合结构，对钳身的过渡圆角、铰接处的配合间隙、夹口齿牙的排布角度都做了精细化的特征处理，保证模型几何特征与实际虎钳夹口的加工尺寸完全匹配。材质设置阶段，针对虎钳常用的合金结构钢材质，在仿真模块中匹配对应的弹性模量、泊松比、屈服强度等材料参数，同时对夹口咬合区域设置接触摩擦参数，还原金属工件被夹持时的接触力学特性。仿真分析阶段，按照实际使用时的受力状态，在钳身握持区域施加对应方向的握力载荷，在铰接位置添加固定约束，对夹口咬合区域设置接触边界条件，通过有限元网格划分完成应力求解，最终得到的应力云图以蓝绿渐变色彩直观呈现不同区域的应力分布状态，蓝色区域为低应力的结构安全区，绿色区域为应力集中的过渡区域，箭头标识清晰展示了各载荷的施加方向与作用位置。设计过程中通过多轮参数调整，优化钳身的截面厚度分布，在保证铰接位置结构强度的前提下，适当降低握持区域的冗余材料占比，同时调整夹口齿牙的倾斜角度，提升夹持作业时的抓附力，避免工件夹持过程中出现打滑脱落的问题。整个建模与仿真流程完整覆盖从结构草绘、特征建模、材质赋予、边界条件设置到结果后处理的全流程，能够直观展示虎钳夹口在受力状态下的结构响应，为虎钳类夹持工具的结构优化、材料选型以及力学性能验证提供可靠的三维数据参考，也可作为同类手动夹持工具的设计参考案例，帮助设计人员快速掌握夹持类工具的有限元仿真分析方法，优化产品的结构强度与使用性能。
