转盘式全自动灌装机三维设计方案

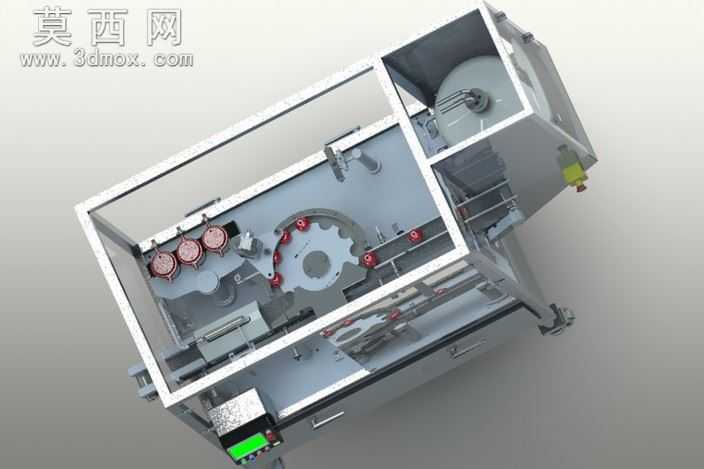

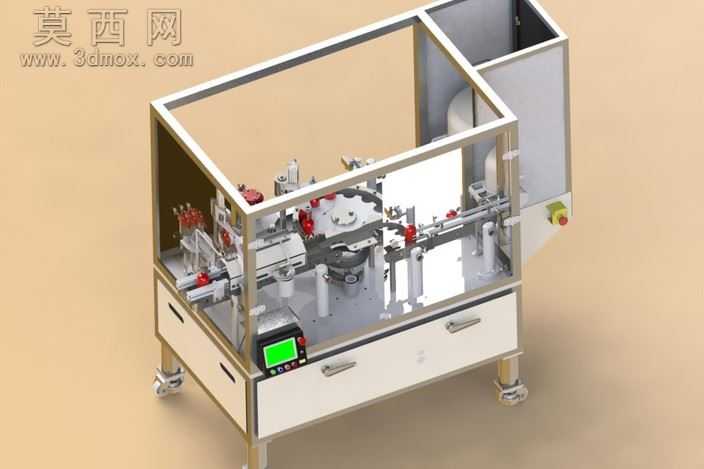

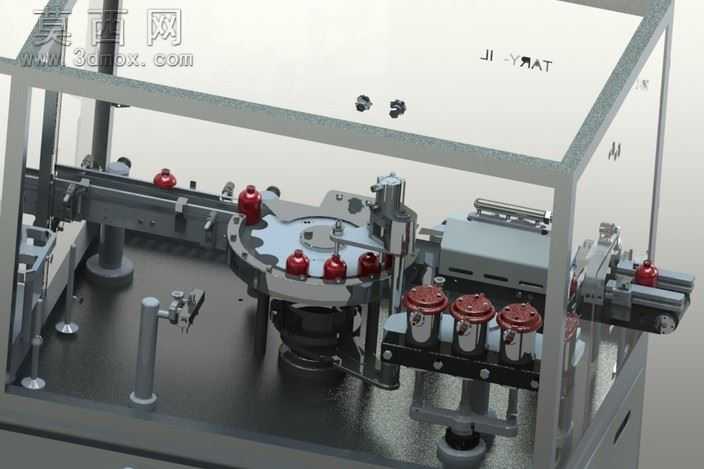

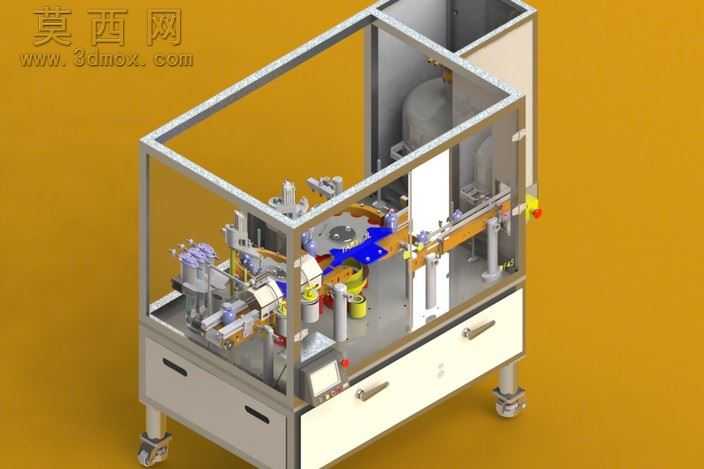

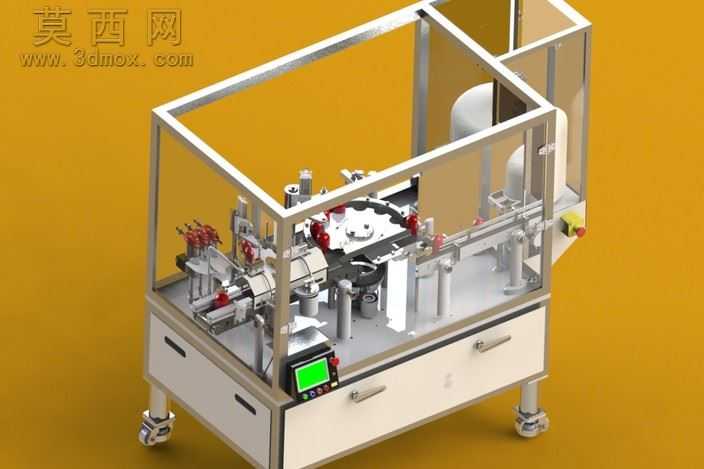

本套灌装机三维模型采用转盘式多工位布局设计，整体建模过程严格遵循自动化包装设备的设计规范，在三维软件中完成了从机架搭建、功能模块装配到细节结构完善的全流程设计，最终通过渲染呈现出贴近真实设备的视觉效果。模型的主体框架采用工业铝型材搭配透明防护板搭建，既保证了设备整体的结构刚性，又能直观观察内部工位的运行状态，底部配置带刹车的万向脚轮与可调支撑脚，兼顾设备的移动转运需求与生产作业时的稳定性。设备下部设置带拉手的储物柜体，可用于存放灌装配件、工具与辅助物料，柜体上方的操作面集成了触控显示屏与控制按钮，方便操作人员进行参数设置与设备启停操作。核心的转盘工位采用间歇式传动设计，圆周方向均匀布置多组工件定位夹具，可配合上料、灌装、上盖、旋盖、下料等多个工位同步作业，大幅提升灌装生产的效率；灌装模块配置多组可调节位置的灌装头，能够适配不同规格容器的灌装需求，管路布局整齐规范，预留了流体输送接口与控制阀安装位；旋盖工位集成了自动取盖、定位旋紧的结构组件，可完成容器的密封作业；设备侧方设置了安全急停按钮与防护门联锁结构，充分考虑生产过程中的安全防护需求。建模过程中对所有传动部件、安装连接件都做了等比例还原，各运动部件预留了合理的运动间隙，可直接用于设备的结构验证、运动仿真演示，也能作为同类灌装设备开发的设计参考，帮助设计人员快速完成方案迭代与结构优化，缩短非标包装设备的开发周期。
