带提手运输瓦楞纸箱三维设计模型

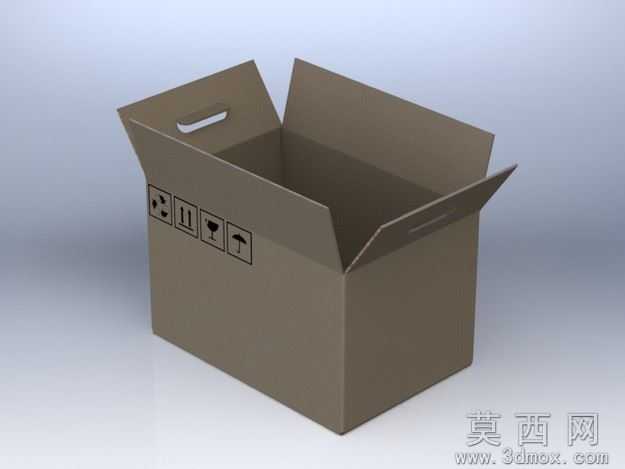

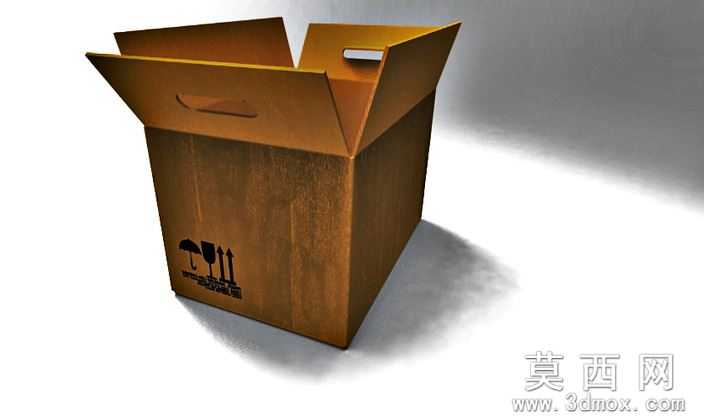

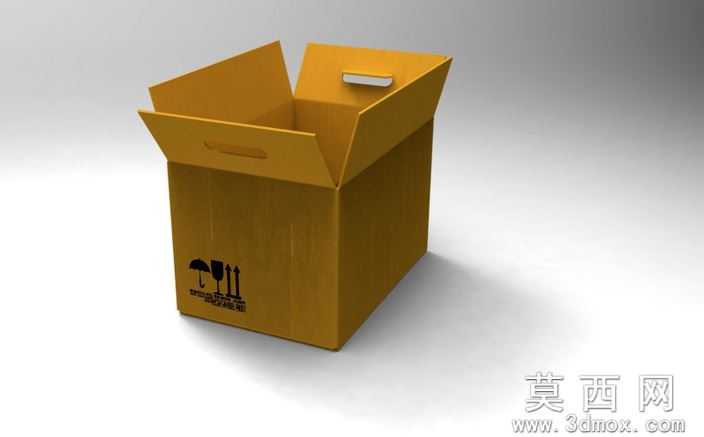

本模型为带手提孔的标准运输瓦楞纸箱三维设计成果，建模流程遵循包装结构设计规范，首先依据内装物尺寸确定箱体内部净空间参数，先绘制纸箱展开的平面裁切线、压痕线草图，通过钣金折弯特征模拟瓦楞纸板的折叠成型过程，依次完成箱体侧壁、摇盖、一体成型提手结构的建模，再添加箱体表面的运输标识印刷特征，完整还原纸箱从平面坯料到成型箱体的全结构形态，建模过程中严格遵循瓦楞纸箱的折叠公差要求，避免出现结构干涉、无法折合的问题。参数设计层面，模型严格标注箱体内部尺寸为560×370×350mm，适配常规中型货品的包装需求，瓦楞纸板厚度设定为5mm，对应常用的AB楞双层瓦楞纸板规格，提手开孔位置、摇盖搭接尺寸均参照运输包装通用标准设定，摇盖闭合后可实现无胶带临时扣合，提手开孔做了圆弧过渡处理，避免提拿时割手同时提升纸板开孔处的抗撕裂强度。渲染材质方面，模型赋予瓦楞纸板专属的哑光棕褐色材质，还原真实牛皮瓦楞纸的粗糙纤维质感，表面印刷的运输标识（易碎、向上、防潮、堆码极限标识）采用黑色哑光印刷效果，场景采用柔和的影棚漫射光照，清晰呈现箱体的棱角结构、折痕细节与提手凹陷结构，视觉效果与真实工业纸箱高度一致。结构原理上，该纸箱采用0201型标准开槽箱结构搭配一体冲压提手，上下摇盖对折后可形成封闭的承载空间，瓦楞纸板的中空夹层结构提供足够的堆码抗压强度，侧面一体成型的提手无需额外加装塑料配件，降低包装成本，摇盖的咬合结构可在封装前临时固定箱体形态，提升装箱操作效率。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、CATIA等主流三维设计软件打开编辑，同时提供STL格式可直接用于3D打印打样，不同格式均保留完整的结构尺寸参数，无破面、缺特征等问题，方便不同软件使用场景的调用。研发教学应用层面，该模型可用于包装工程专业的瓦楞纸箱结构设计教学演示，帮助学生理解开槽纸箱的折叠原理、尺寸换算逻辑，也可用于包装企业的新纸箱产品研发打样前的结构验证，还可作为物流场景搭建、电商仓储可视化项目中的标准化包装资产使用，辅助完成包装方案的堆码模拟、运输装载率测算工作。
