三角洲并联机器人机械结构设计

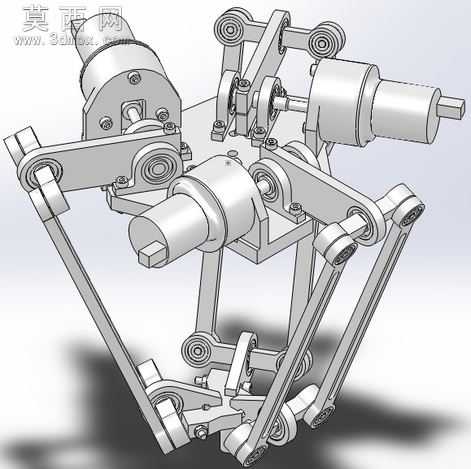

本模型为三角洲构型并联机器人的三维结构设计，采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配要求进行尺寸约束与配合定义，整体装配体无干涉报错，可直接用于结构验证与运动仿真。模型整体采用经典三臂并联布局，三组完全相同的驱动臂组呈120度圆周均匀分布在固定基座上，每组驱动臂均包含驱动安装座、主动摆臂、平行四边形从动支链、末端连接铰点等核心结构，平行四边形支链采用双连杆配合高精度铰接结构，可严格约束末端执行器的运动姿态，保证末端平台始终保持水平状态，避免运动过程中出现姿态偏转。建模过程中对所有铰接位置均预留了标准轴承安装位与轴系配合公差，驱动单元采用旋转伺服电机直连主动摆臂的驱动方案，电机安装座设计有定位止口与螺栓固定孔位，可适配市面主流规格的交流伺服电机，基座部分采用一体化平板式设计，预留了设备安装固定孔与走线槽位，兼顾结构刚性与装配便利性。模型渲染阶段采用金属哑光材质对结构件进行材质赋予，铰接销轴、轴承位等运动部件采用亮面金属材质区分，通过光影渲染清晰展现各部件的连接关系与运动层级，可直观观察到并联机构的空间运动范围与支链运动轨迹。该设计充分发挥并联机器人高刚性、高速度、高重复定位精度的结构优势，相比串联式机器人拥有更高的负载自重比与更快的运动响应速度，可广泛应用于高速分拣、物料搬运、精密装配等工业场景，建模过程中对所有非标准零部件均进行了单独建模，标准件采用符合国标的参数化模型，整体结构可直接导出工程图纸用于生产加工，也可作为并联机器人运动学算法验证的机械载体，帮助设计者快速完成从结构设计到运动控制的全流程开发验证。
