废旧塑料粒料回收挤出机结构设计

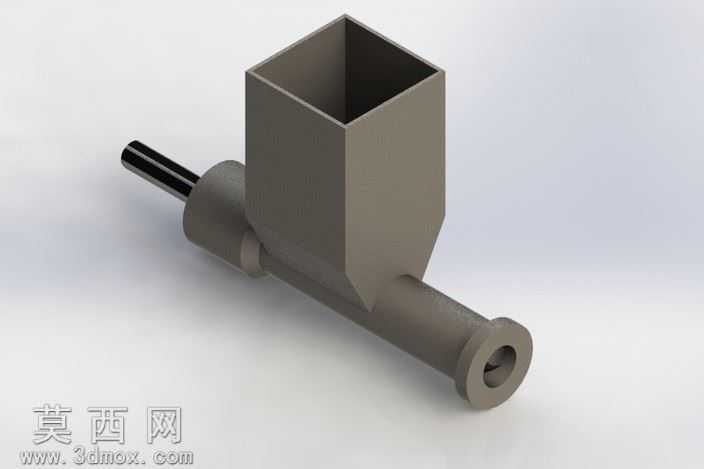

本模型为废旧塑料粒料回收处理用挤出机三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，所有零部件均按实际加工尺寸1:1还原，可直接用于工程出图与样机试制参考。模型整体由进料料斗、挤出筒体、螺杆推送组件、出料模头、驱动连接轴五大核心部分构成，上方进料段采用上方下锥的方斗结构设计，建模时对料斗内壁做了顺滑过渡处理，避免粒料进料时出现架桥、卡料问题，料斗与下方筒体的连接位置做了加厚安装法兰结构，预留了螺栓安装孔位，可满足实际装配时的密封与紧固需求。挤出筒体采用等径圆柱腔体结构，建模时还原了筒体内壁的光滑曲面特征，内部适配的推送螺杆采用等距变深螺棱设计，可在推送过程中逐步对塑料粒料施加剪切压力，配合外部加热结构即可完成粒料的熔融塑化；筒体左端伸出的驱动连接轴做了阶梯轴结构设计，预留了键槽与轴承安装位，可直接匹配减速电机输出端完成动力传输，轴与筒体的衔接位置做了密封轴段设计，避免熔融物料出现泄漏问题。筒体右端的出料模头采用法兰式连接结构，模口为等径圆孔设计，可根据实际生产需求快速更换不同孔径的模头，适配不同规格挤出条料的生产需求。渲染阶段采用哑光金属材质赋予筒体与料斗结构，还原铸铁材质的磨砂质感，驱动轴部分采用抛光金属材质区分不同零部件，场景采用柔和漫反射打光，清晰呈现各部件的衔接关系与结构细节，无过度光影遮挡结构特征。设计思路围绕废旧塑料回收的小型化生产需求展开，整体结构紧凑，零部件数量精简，既保证了挤出推送的稳定性，又降低了设备加工与装配难度，料斗的大容积设计可减少人工补料频次，水平式筒体布局可适配小型生产线的安装空间需求，各连接部位均采用标准化法兰与螺栓连接，便于后期设备的维护与易损件更换。
