弧形轨道式高压电缆敷设传动结构

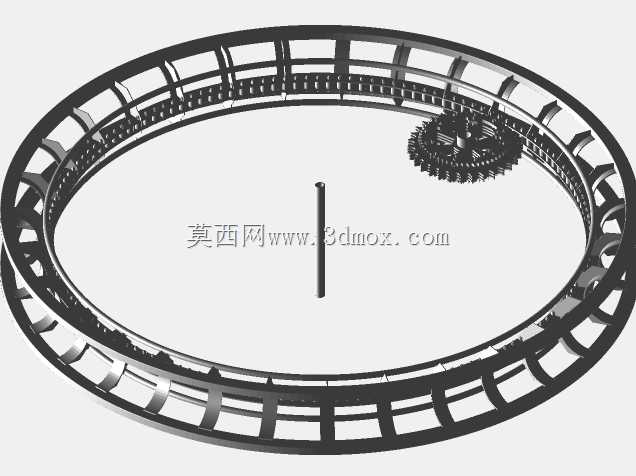

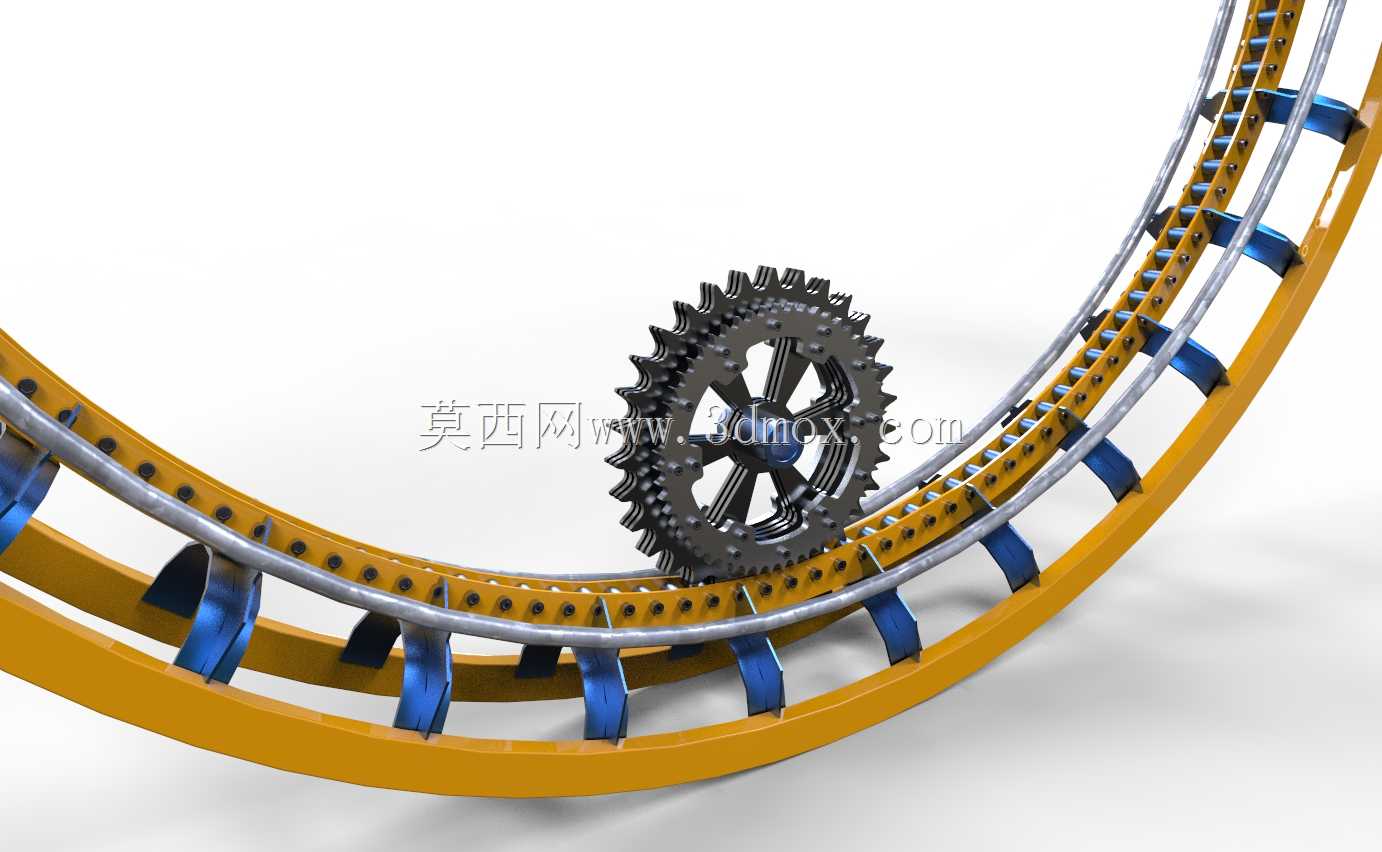

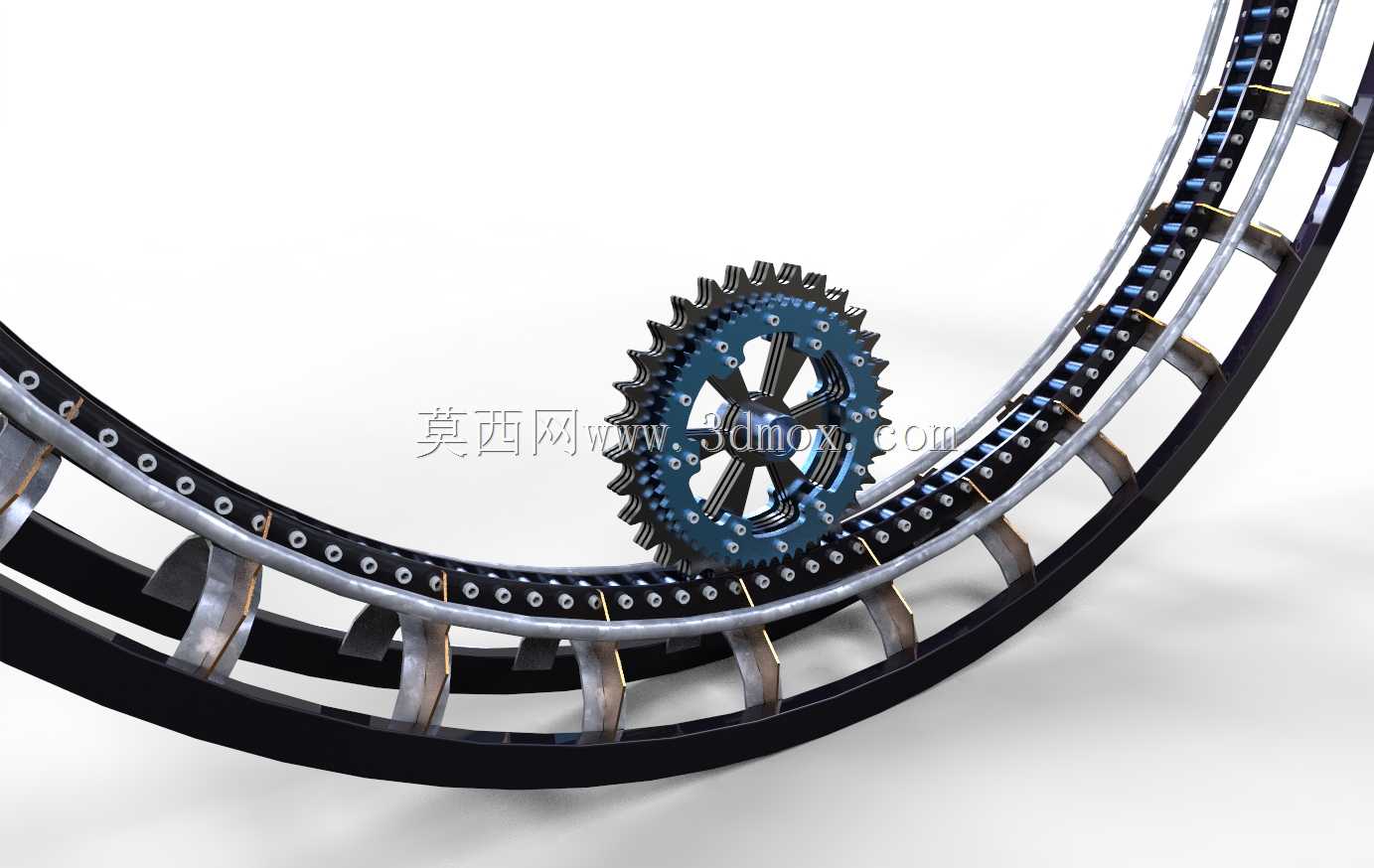

在长距离隧道、管廊、大曲率转弯段的高压电缆布设作业场景中，传统直拖式敷设很容易造成电缆外护套磨损、内部线芯应力集中损伤，这套弧形轨道式敷设结构正是针对这类特殊工况设计的专用承载传动部件。整套结构以大曲率弧形金属轨道作为承载基体，轨道内侧集成了分段式金属支撑托片，托片表面做圆弧倒角处理，避免线缆拖拽过程中被尖锐棱边划伤，轨道外侧配套的闭合式拖链槽可以同步容纳牵引钢缆、控制线缆，避免多路线缆在敷设过程中出现缠绕、剐蹭问题。核心传动部件采用分体式辐条链轮结构，链轮齿形经过修形处理，和拖链外侧的啮合凸点精准匹配，传动过程中不会出现跳齿、卡滞问题，链轮中心预留标准轴孔与键槽位置，可以直接和现场的减速驱动单元输出轴对接，不需要额外做转接法兰加工。设计阶段特意将弧形轨道的曲率半径控制在常规高压电缆允许最小弯曲半径的1.5倍以上，从结构根源上避免电缆经过转弯段时出现弯曲超标的问题，轨道分段处采用嵌入式榫卯定位结构，现场拼接时不需要反复调校同轴度，单段轨道的连接端面预留了螺栓沉孔，安装后螺栓头不会突出轨道摩擦面，不会对拖链运行造成额外阻碍。链轮的安装基准面和轨道弧形中心的同轴度公差控制在0.2mm以内，保证传动过程中链轮和拖链的啮合间隙全程均匀，不会出现局部啮合过紧加剧磨损的问题。整套结构的安装边界预留了足够的现场调整空间，轨道底部的支撑脚预留长条形安装孔，可以根据现场土建基础的实际误差做横向、纵向的位置微调，不需要二次打孔破坏基础结构。拖链的单节铰接间隙经过严格控制，在弧形段运行时不会出现局部塌腰、凸起的问题，可以平稳承载高压电缆的自重，将电缆敷设过程中的滑动摩擦转换为拖链沿轨道的滚动摩擦，大幅降低敷设所需的牵引力，同时也能避免电缆表面和土建结构直接接触造成的防护层损伤。在垂直竖井段的电缆敷设场景中，这套结构还可以通过多组链轮分段驱动的方式，抵消电缆自重带来的下滑力，不需要额外设置多组防滑抱闸机构，简化现场施工的设备布置流程。
