拖挂式十吨级液压线缆张紧作业设备

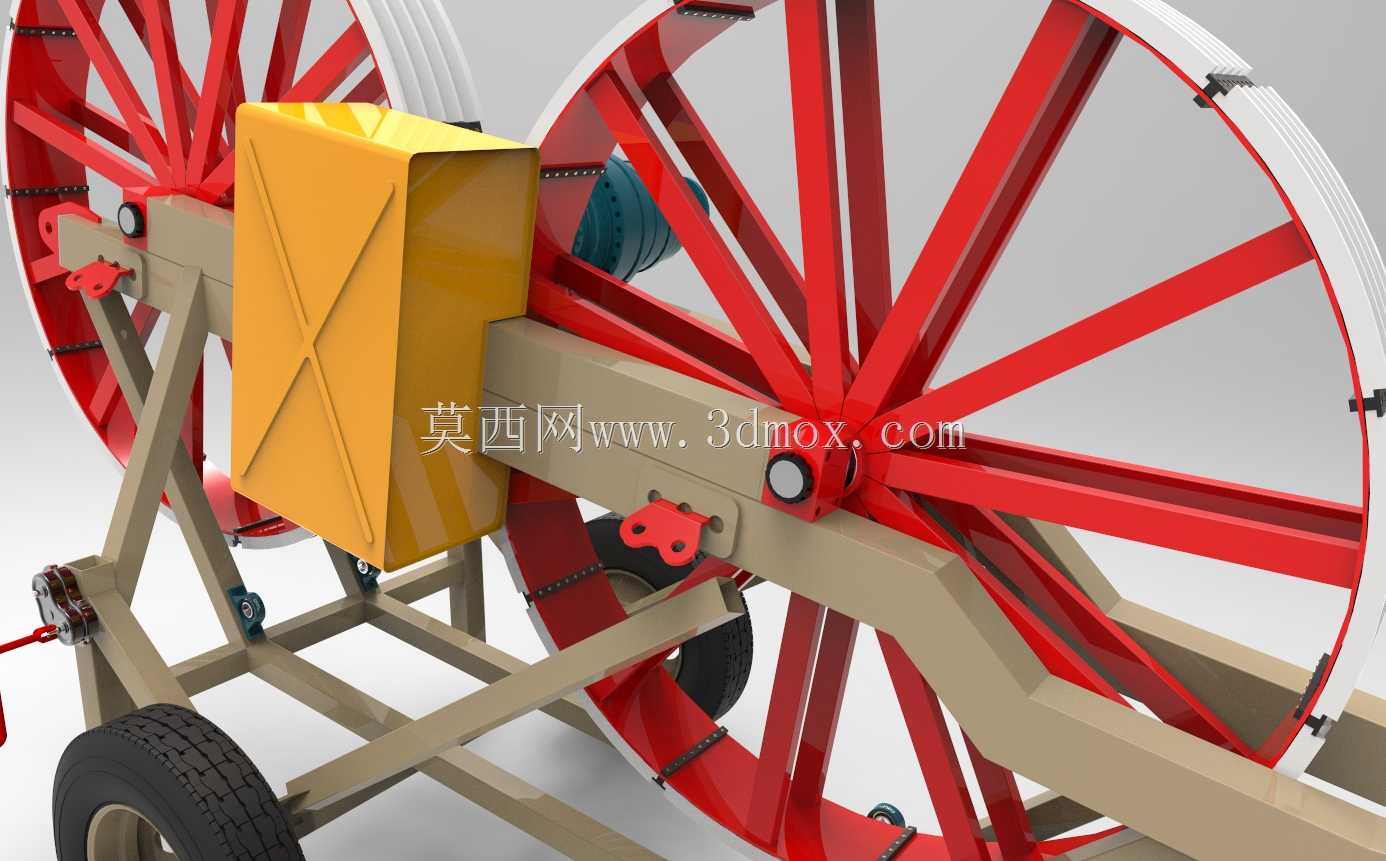

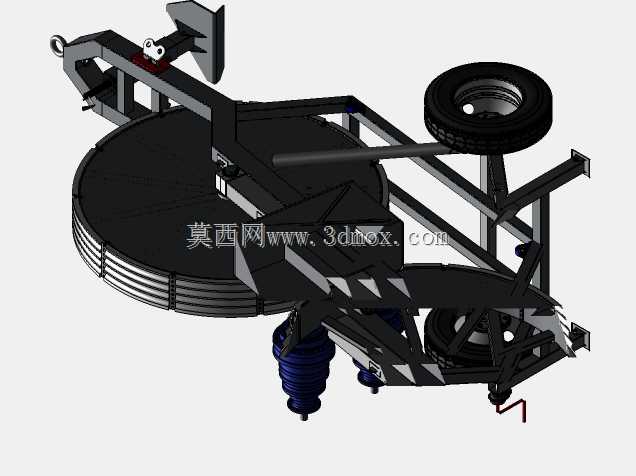

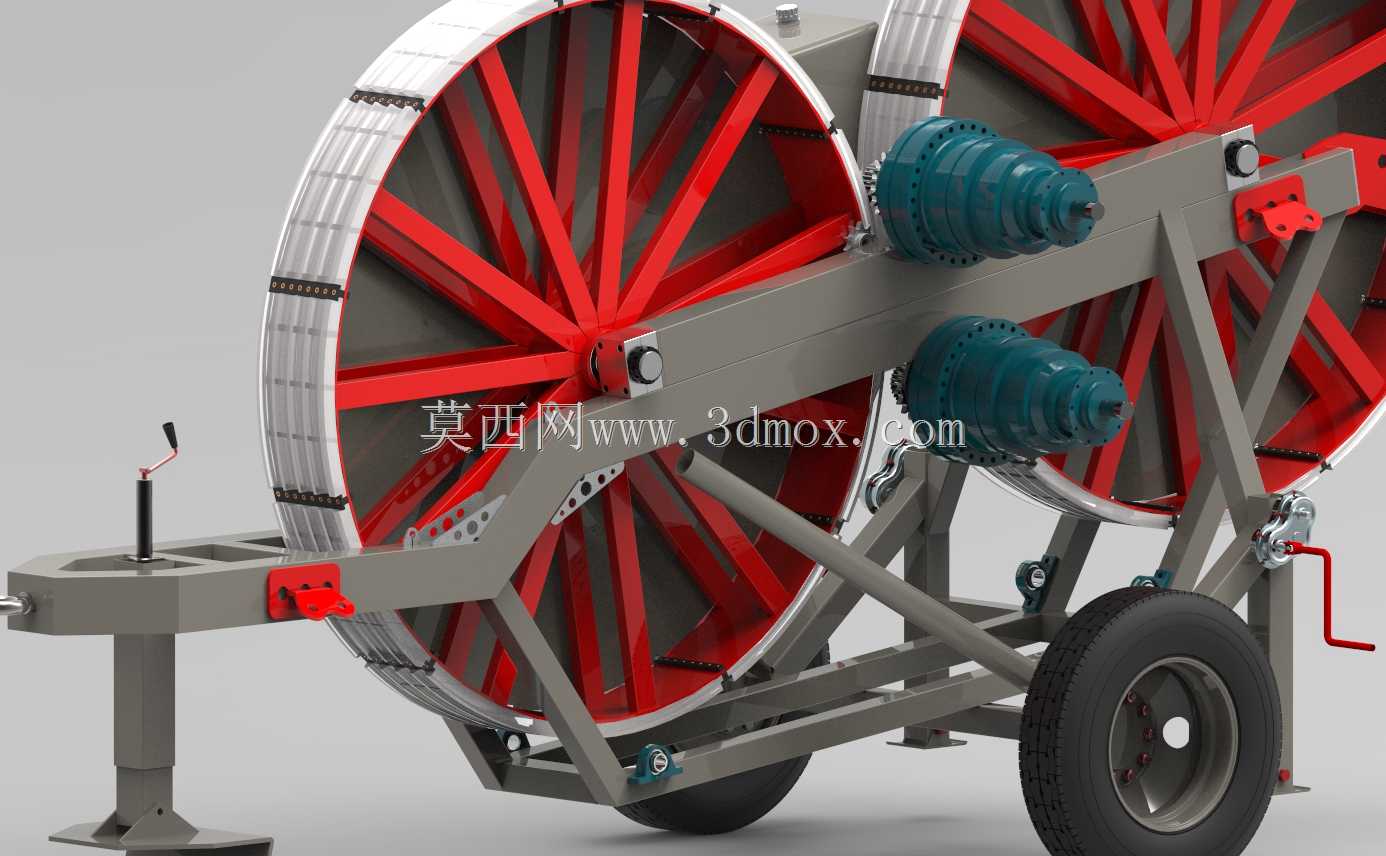

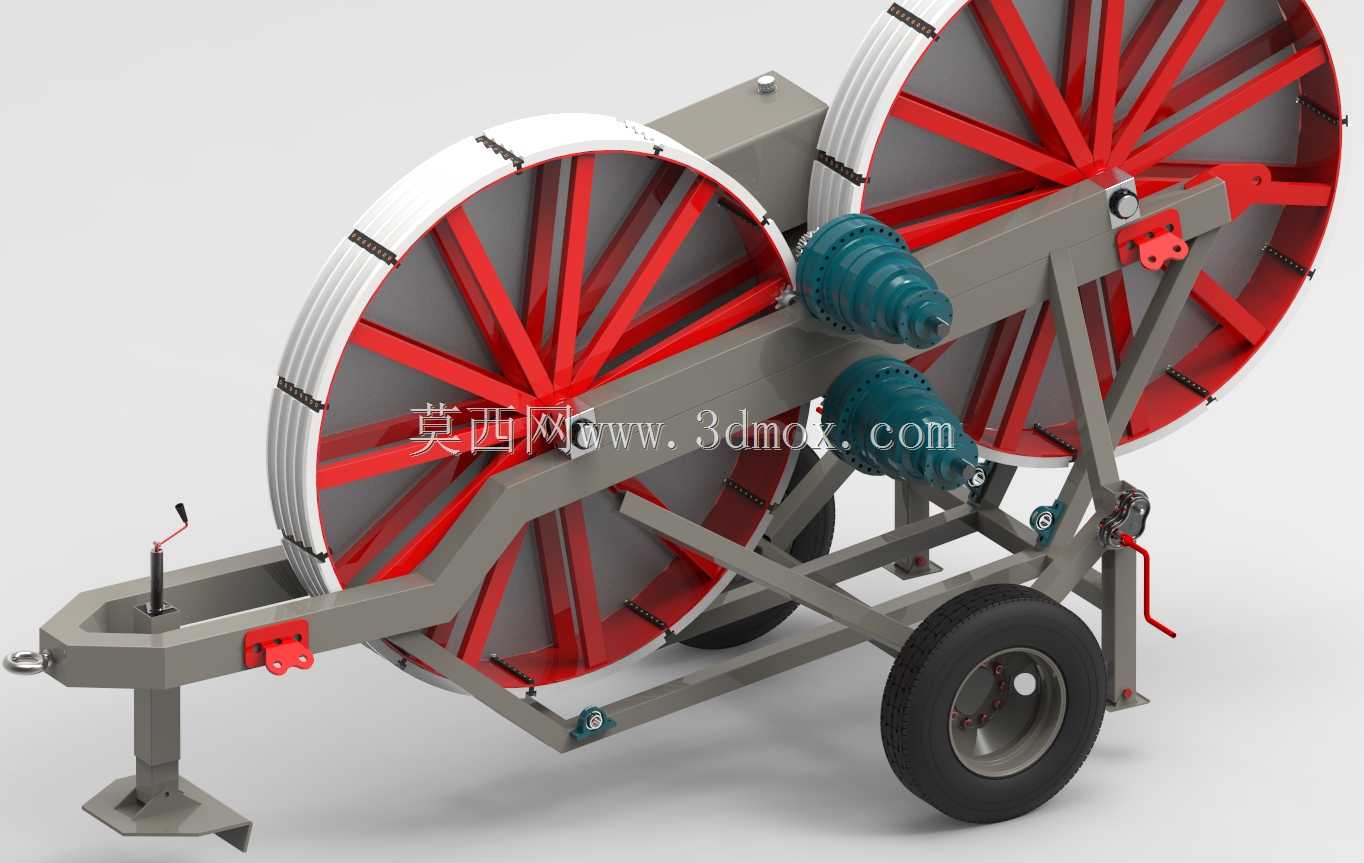

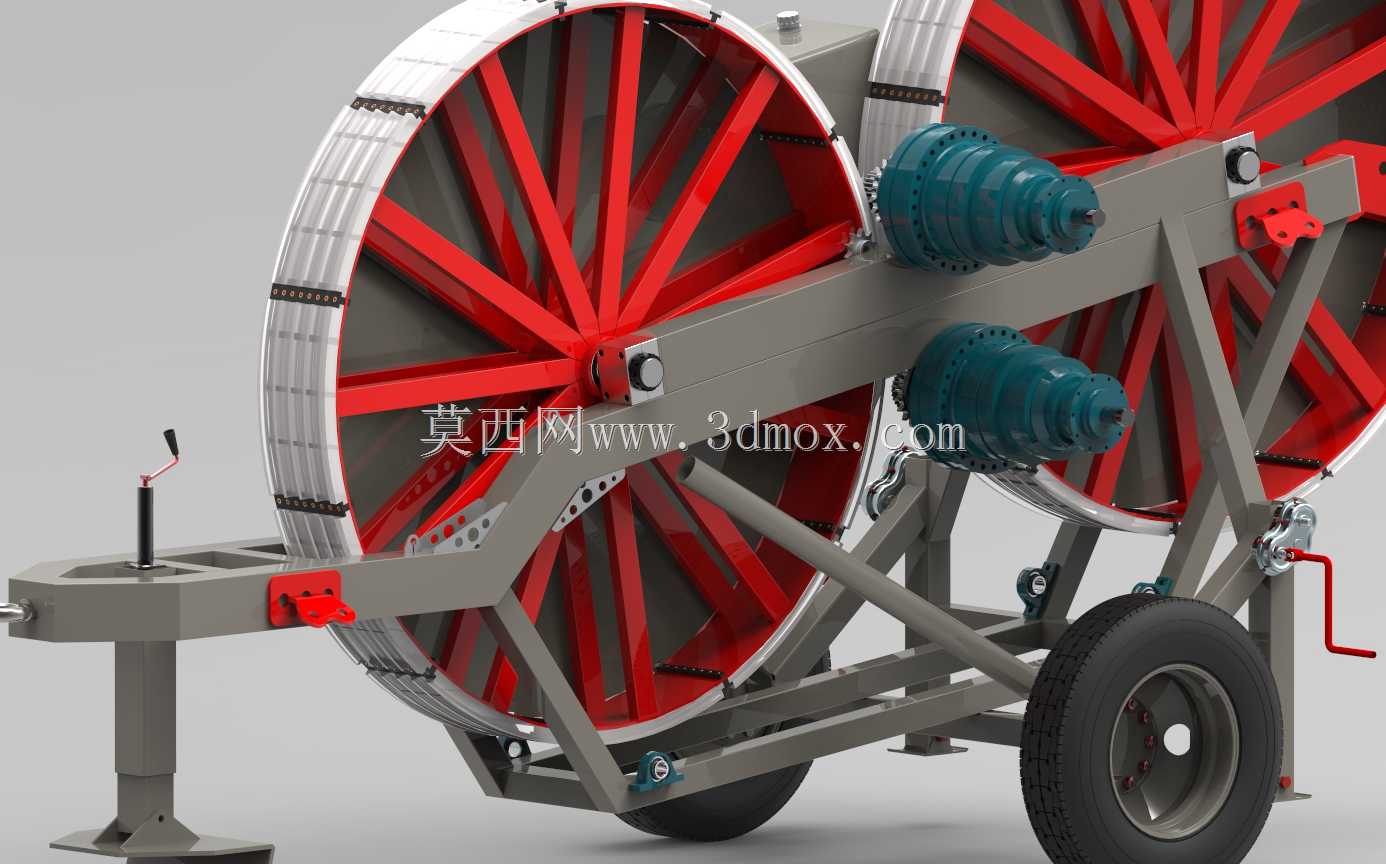

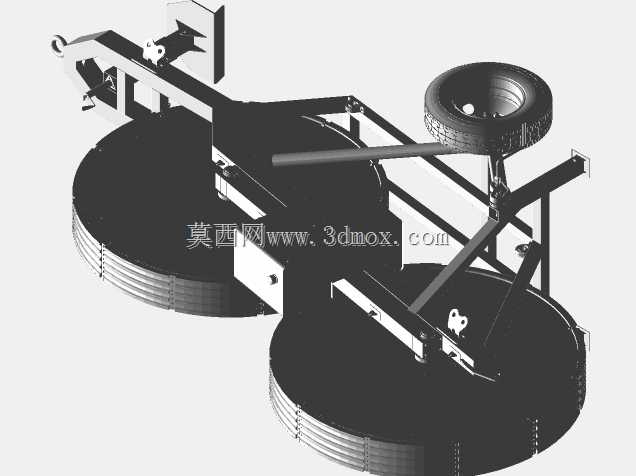

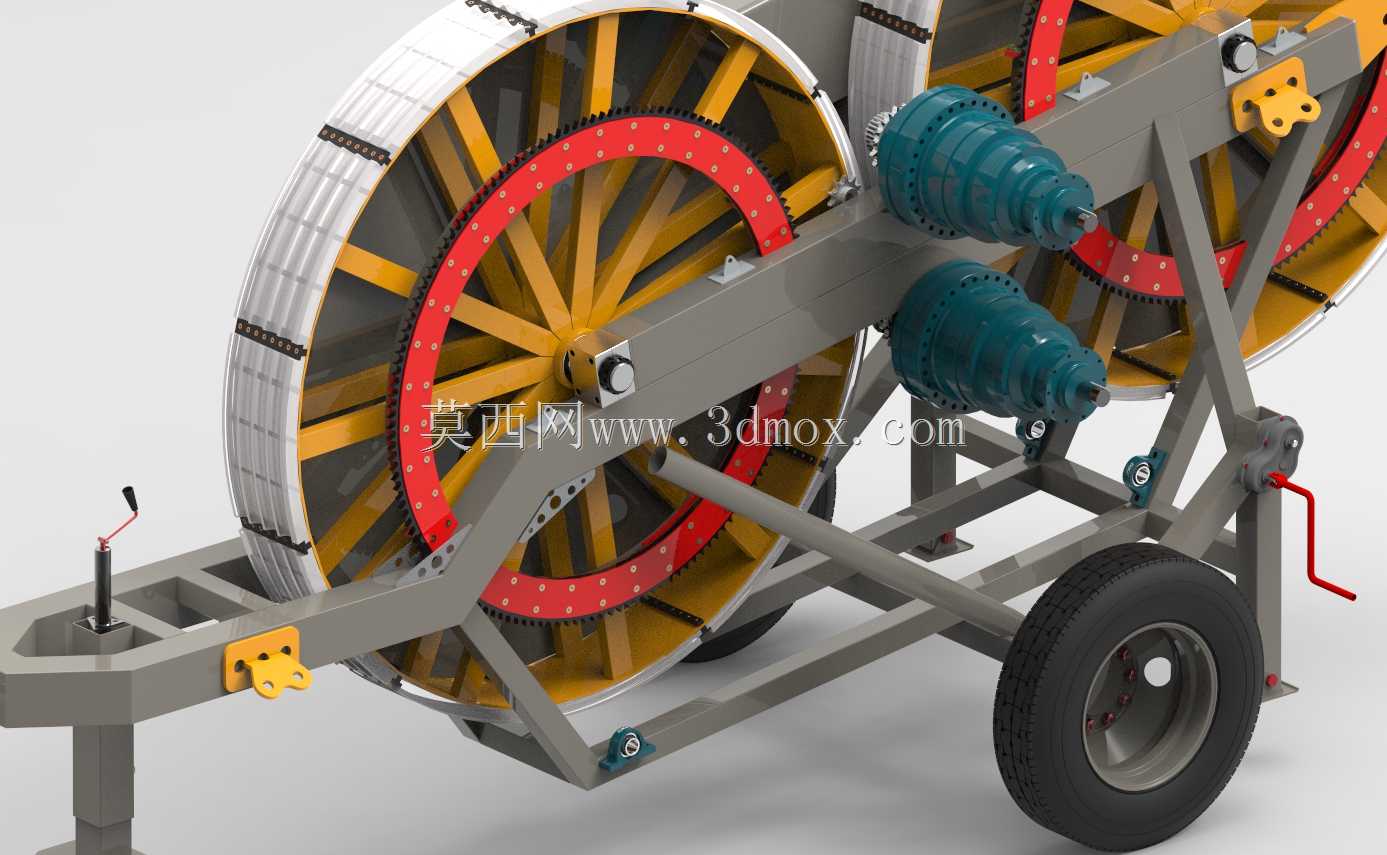

在高压架空线缆铺设、长距离光缆布放的野外施工场景中，线缆张紧度的精准控制直接决定施工效率与线缆使用寿命，这款十吨级液压张紧设备正是针对这类大张力作业需求开发的专用作业装置。不同于固定式张紧工装，该设备采用拖挂式行走底盘设计，底盘前端设置牵引连接结构，可直接挂载于工程车辆尾部完成转场，底盘尾部配置单组支撑轮，配合可收放的手动支撑支腿，在作业时可快速完成设备调平固定，转场时收起支腿即可随牵引车移动，适配山地、平原等多种非硬化施工场地的转场需求。设备核心张紧执行单元为两组大直径槽轮结构，轮体采用多辐条支撑设计，轮缘设置耐磨衬层，避免张紧作业过程中对线缆外护套造成磨损，两组槽轮通过齿轮副实现同步转动，保证线缆在两轮间的走线速度一致，不会出现局部张力突变的问题。动力输入部分配置两组同轴安装的减速单元，将液压系统输出的高转速低扭矩动力转换为低转速大扭矩的张紧驱动力，可提供最高十吨的持续张紧力，满足大截面高压线缆、重型牵引绳的张紧作业需求。设计过程中优先考虑野外作业的维护便捷性，所有液压管路均采用明装布置，接头位置预留足够的拆装空间，减速单元的注油口、观察窗均朝向设备外侧，日常巡检时无需拆解外围护板即可完成油位检查与维护操作。机架主体采用矩形钢管焊接成型，关键受力位置设置加强筋板，通过有限元仿真对轮轴安装座、牵引连接座等应力集中位置做结构优化，在保证整体结构强度满足满负载作业要求的前提下，尽可能降低设备自重。操作端设置于机架侧方，手动操作手柄带有防滑护套，液压控制杆的操作行程与张紧力输出做线性匹配，操作人员可通过杆位直观判断当前张紧力区间，设备侧方还设置有红色手动卸压手柄，遇到紧急工况时可快速触发卸压，避免线缆过载拉断或设备结构受损。轮组的安装位置预留了15毫米的轴向调整间隙，可根据不同线径的作业需求调整两轮间距，适配直径范围从10毫米到80毫米的各类线缆、牵引绳作业，底盘的牵引连接座采用铰接式结构，可在上下15度、左右20度的范围内自适应摆动，抵消转场过程中路面颠簸带来的冲击载荷，避免牵引部位出现应力断裂。
