垂直隧道高压绝缘电缆敷设作业设备

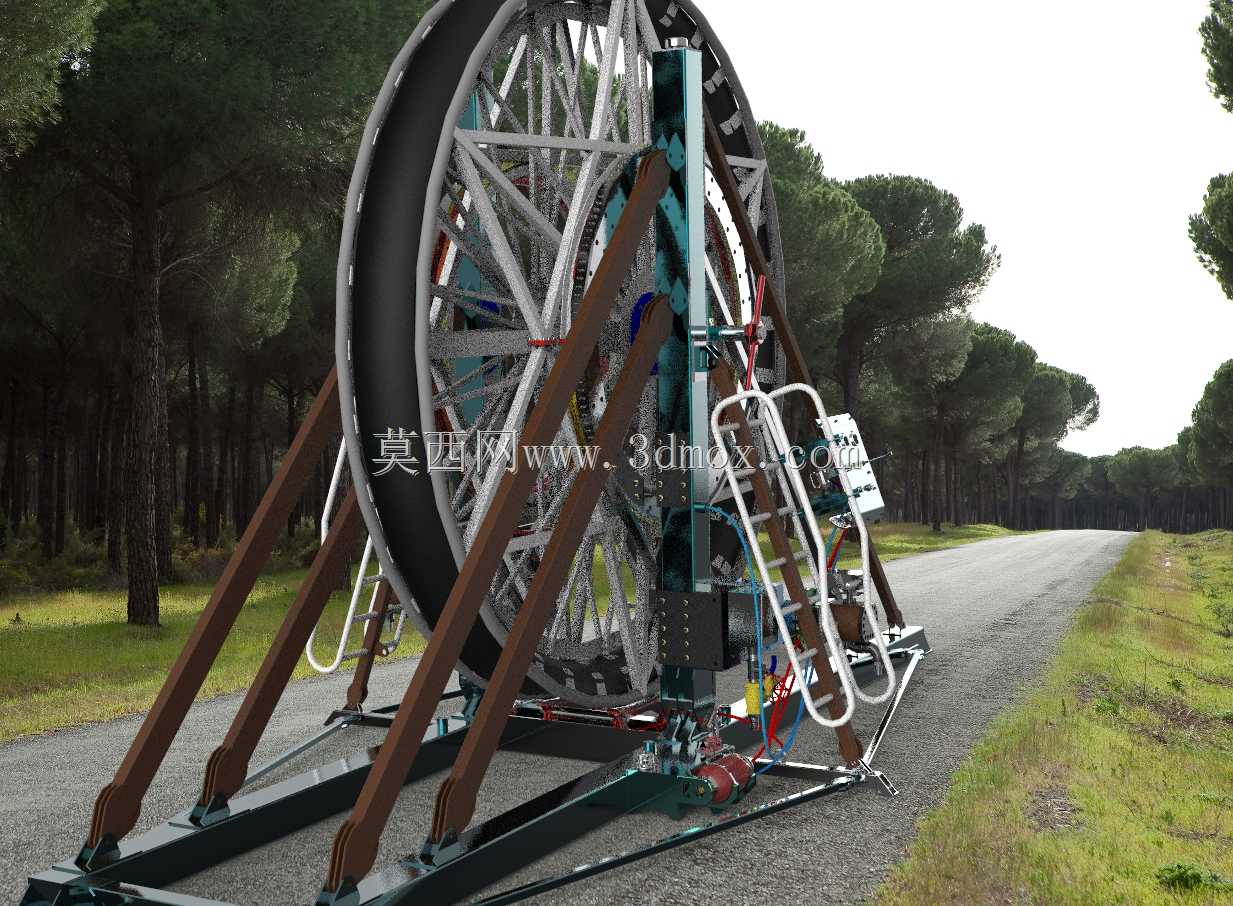

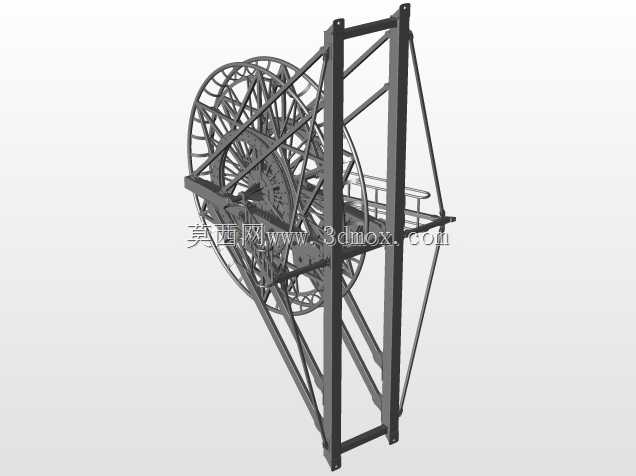

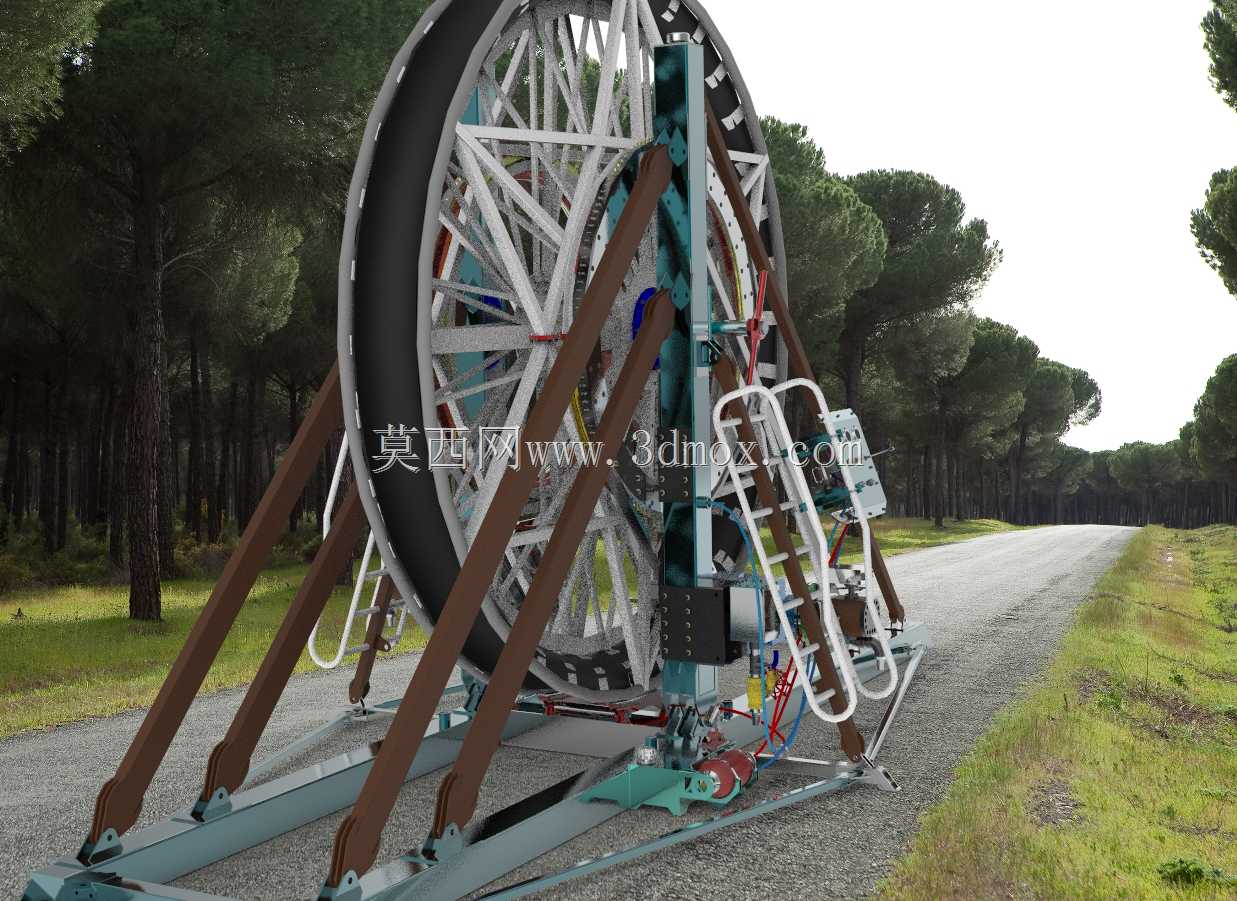

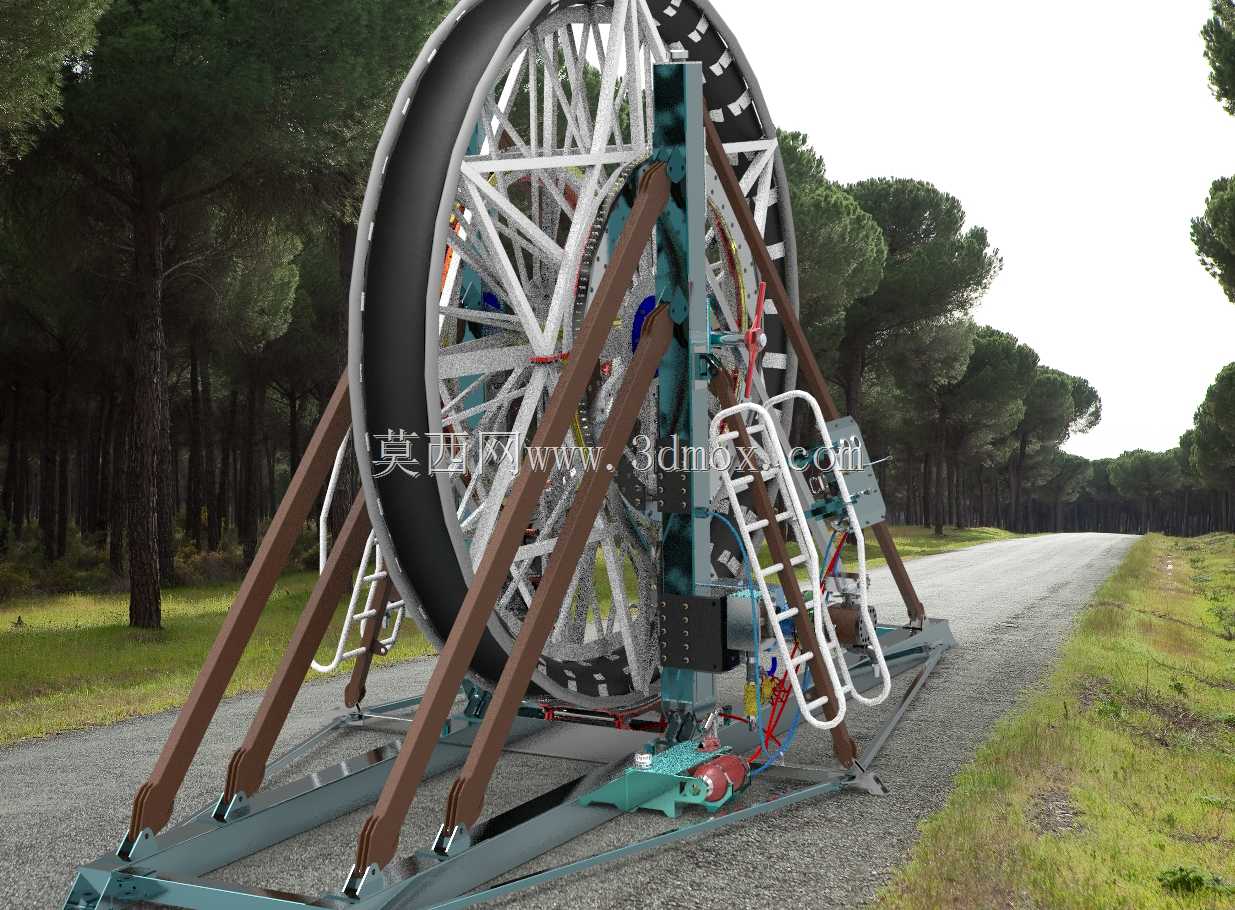

这款设备主要面向竖井类垂直隧道的高压绝缘电缆布设作业场景，解决长距离垂直段电缆下放过程中易出现的线缆自重拉扯、绝缘层磨损、排布偏移等工程痛点，适配城市地下电网竖井、矿山深部供电井、水利枢纽引电竖井等垂直通道的电缆施工需求。设备核心承载结构为大直径轮式储缆架，轮体采用辐条式镂空框架设计，在保证整体结构刚度的前提下大幅降低自重，轮缘设置适配高压电缆外径的弧形限位槽，槽面贴附低摩擦缓冲垫层，避免电缆收放过程中绝缘外皮被硬质结构剐蹭损伤。支撑体系采用多组斜向支腿配合底部滑移底座，支腿与轮架、底座之间采用铰接连接结构，可根据现场作业面的平整度调整支腿展开角度，底座预留与地面预埋锚点的连接孔位，作业时通过锚栓将整机固定在隧道井口旁的硬化作业面上，抵消大重量电缆垂直下放时产生的倾覆力矩，支腿采用变截面型钢焊接成型，截面参数经过载荷校核，可承载满盘高压电缆的总重量不发生塑性形变。设备集成了导向、制动、张力控制等功能模块，轮架侧边设置的爬梯结构方便作业人员登临架体调整线缆排布、检查制动机构状态，轮体转轴处配置阻尼制动组件，可根据电缆下放速度动态调整阻尼力矩，避免电缆因自重加速下坠出现失控风险，架体上排布的多组导向轮组可将电缆从储缆轮平顺引导至井口垂直通道，导向轮的轮槽弧度与电缆外径匹配，保证线缆在转向过程中弯曲半径始终大于高压电缆允许的最小弯曲半径，避免线芯受损、绝缘层开裂。设计过程中优先考虑现场作业的安装便捷性，整机可拆分为轮体、支腿、底座、功能模块四个运输单元，单个单元的尺寸满足常规货运车辆的运输边界要求，运抵现场后可通过铰接销轴快速拼接组装，无需大型吊装设备配合即可完成整机架设，设备作业时的外轮廓边界预留足够的人员操作空间，轮体与支腿之间的间隙满足运维人员通行、检修的操作需求，底座的接地端子可直接连接现场接地网，避免高压电缆施工过程中出现感应电伤人的风险。设备的张力控制模块可实时监测电缆下放过程中的线缆拉力，当拉力超过阈值时自动触发制动机构锁止轮体，防止电缆坠落，架体上的线缆排布机构可随轮体转动同步横移，保证电缆在储缆轮上逐层整齐排布，避免出现线缆乱层、挤压变形的问题。
