便携钢丝绳张力检测装置结构设计

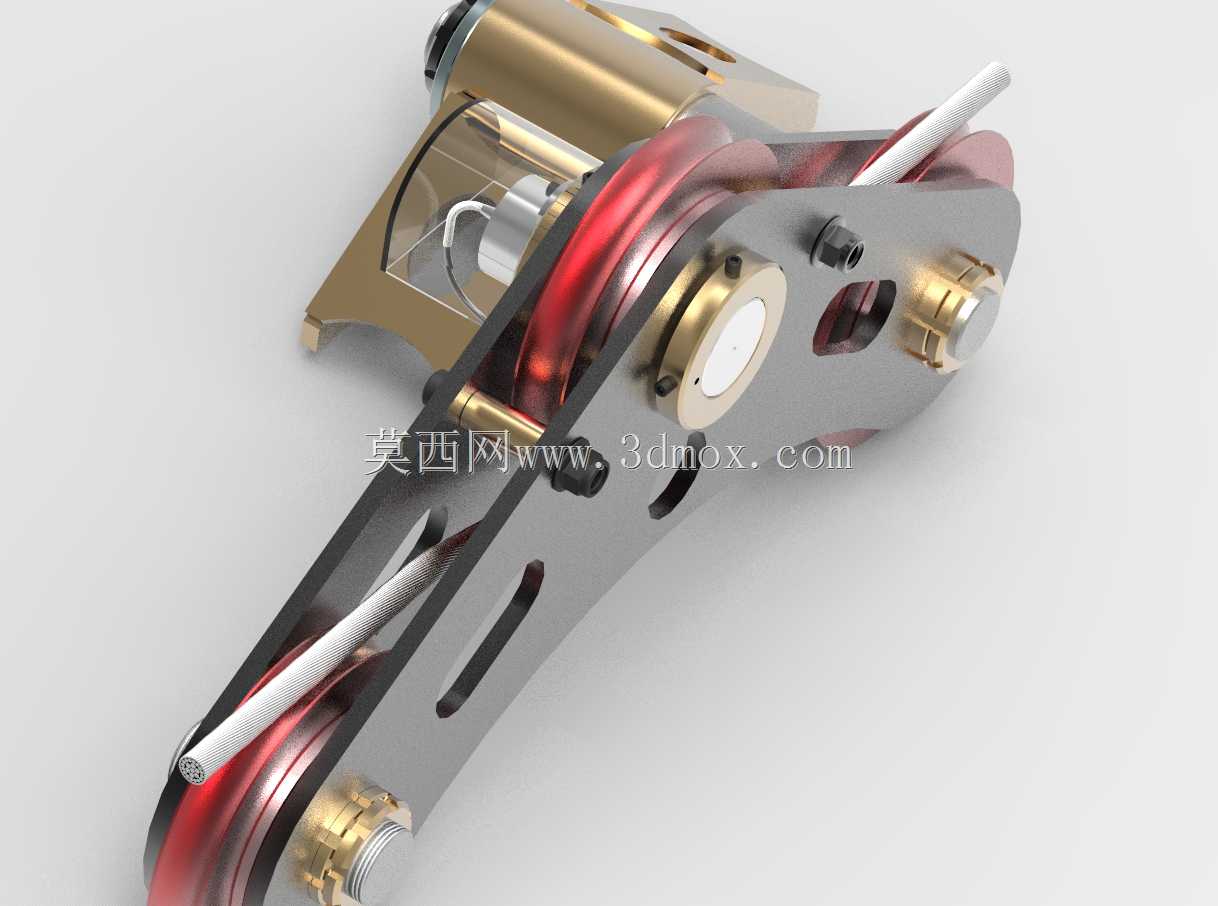

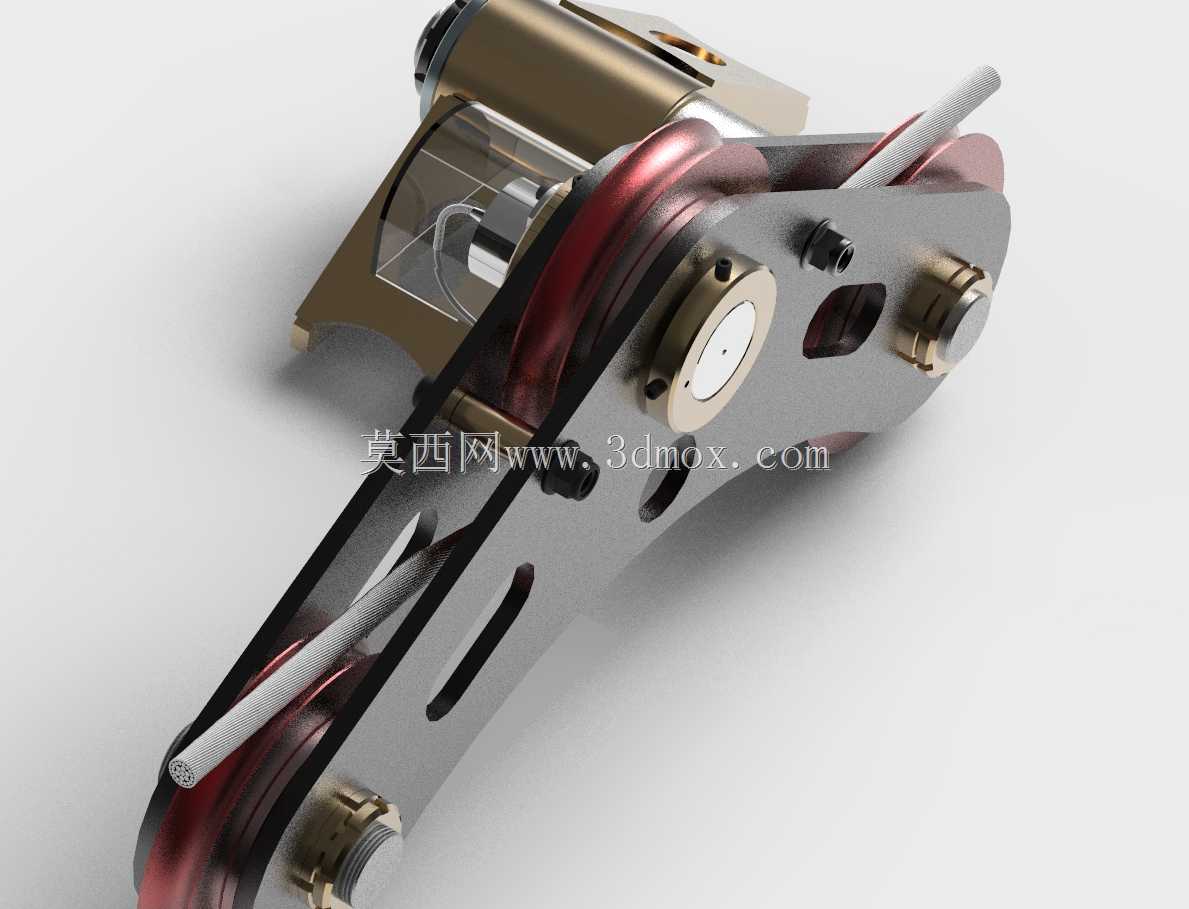

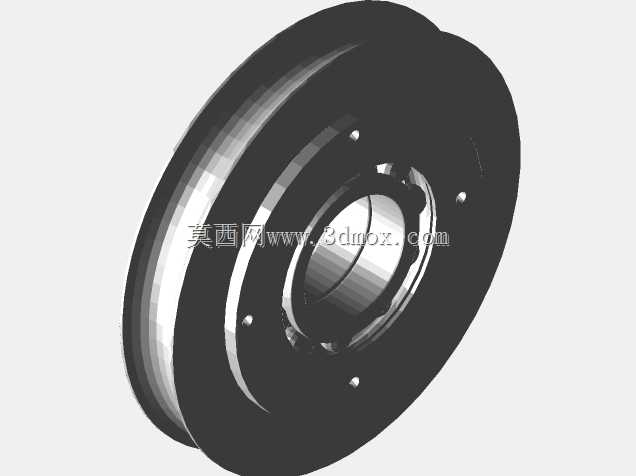

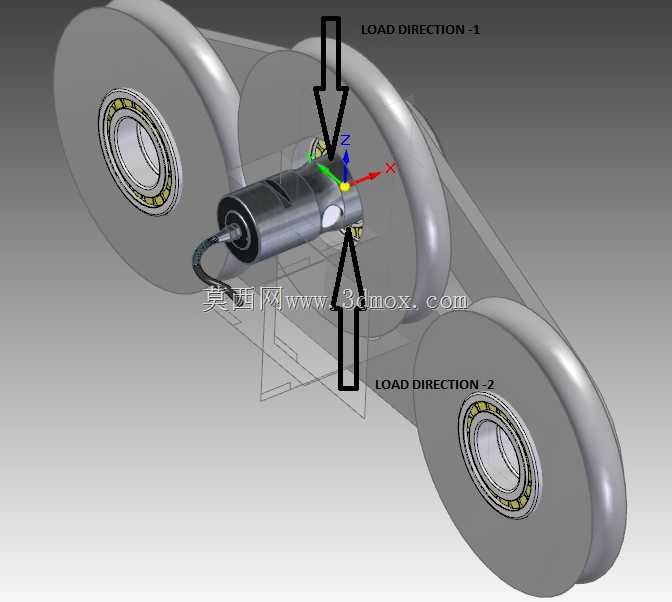

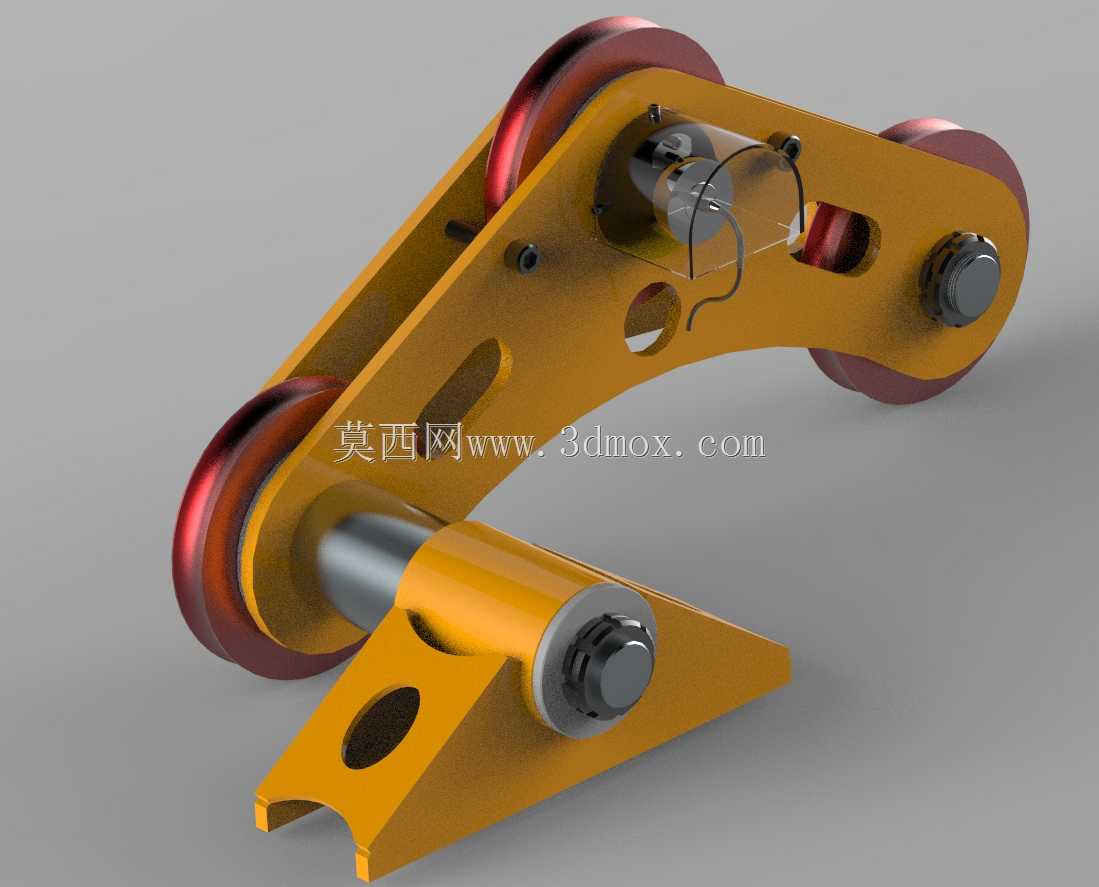

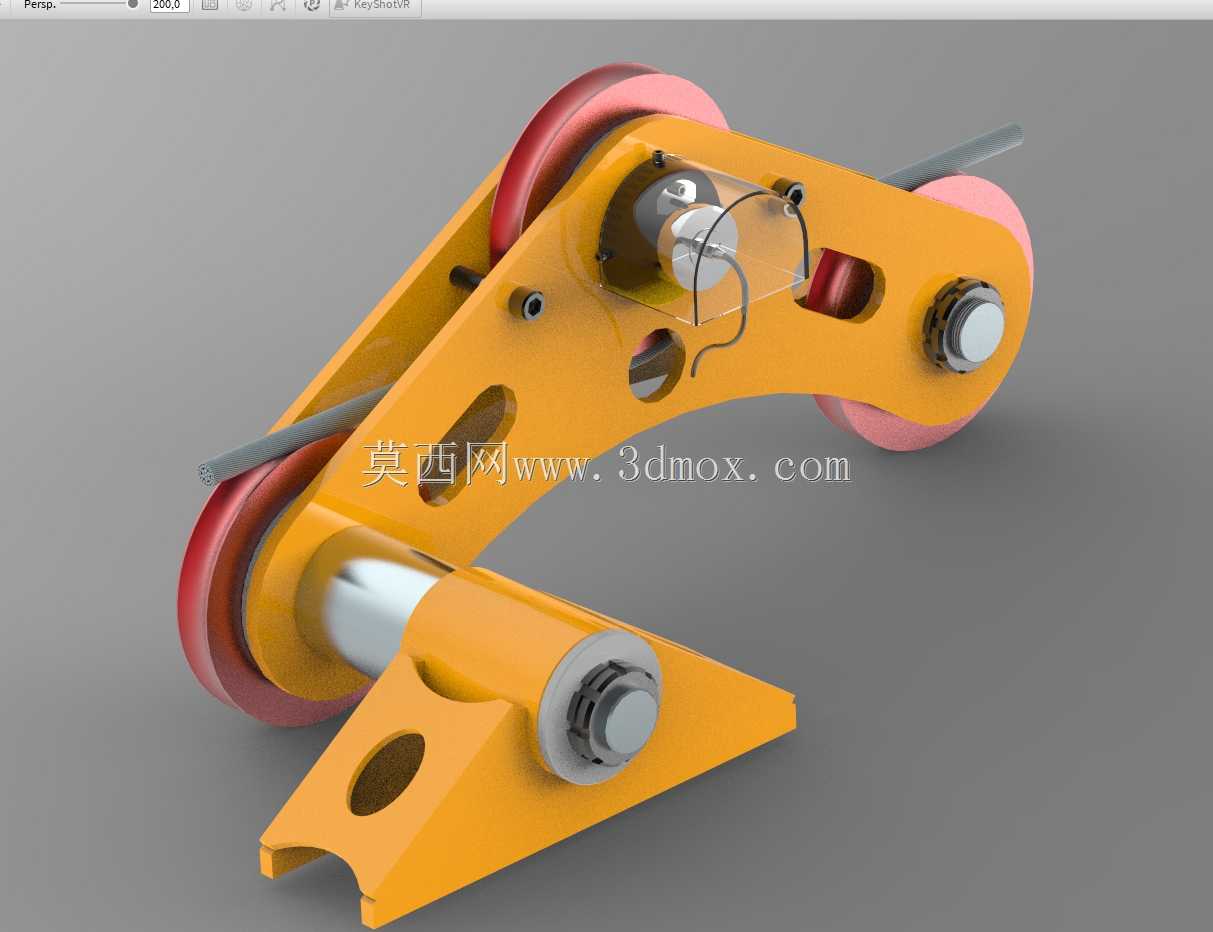

这款钢丝绳张力检测装置，主要面向起重设备运维、索道日常巡检、电梯维保、桥梁拉索检测等场景，解决传统张力检测需要拆卸绳索、设备笨重无法高空作业的痛点，可在不破坏绳索原有安装状态的前提下，完成在线张力数据采集。从结构设计来看，装置采用夹钳式主体架构，主体承力板选用高强度合金钢板材加工，通过镂空减重设计平衡结构强度与整机重量，方便作业人员单手携带完成高空、狭小空间的检测作业。装置核心的三组导轮组件采用错位排布形式，中间导轮为测力受力端，两侧导轮起导向支撑作用，检测时将钢丝绳卡入导轮槽内，通过压合机构让中间导轮对钢丝绳施加固定挠度的形变，内置的测力传感模块即可根据形变反力换算出钢丝绳当前的实际张力值，检测过程无需额外辅助固定，单人即可完成操作。导轮轮槽采用圆弧适配设计，可覆盖常用直径范围的圆股钢丝绳，轮槽表面做硬化处理，减少长期使用带来的磨损，同时避免检测过程中压伤钢丝绳外层股线。装置的握持端做了贴合人手操作的弧度处理，压合锁止机构采用偏心凸轮结构，操作时只需扳动锁止手柄即可完成夹紧动作，锁止后可保持固定压合行程，无需持续施加握力，方便作业人员读取检测数值。从安装边界来看，装置整体为开放式卡入结构，无需从钢丝绳端部穿入，可在绳索任意位置完成装卡，适配的安装空间仅需预留出装置主体宽度与操作手柄的扳动行程即可，即使在钢丝绳排布密集的起重卷扬机构、电梯曳引轮组旁也能顺利完成检测作业。结构设计上充分考虑了户外作业的防护需求，传感模块的安装腔做了密封处理，可应对雨天、粉尘等复杂作业环境，所有转动销轴位置都设计了润滑注油通道，方便日常维护保养，延长装置使用寿命。导轮组件采用模块化快拆设计，当检测不同直径规格的钢丝绳时，只需更换对应槽宽的导轮即可，无需调整主体结构，大幅提升了装置的适配范围。承力主体的镂空槽位不仅起到减重作用，还可作为观察窗口，方便作业人员确认钢丝绳是否完全卡入轮槽，避免装卡不到位导致的检测数据偏差。
