轮式推杆张量行走支撑机构设计

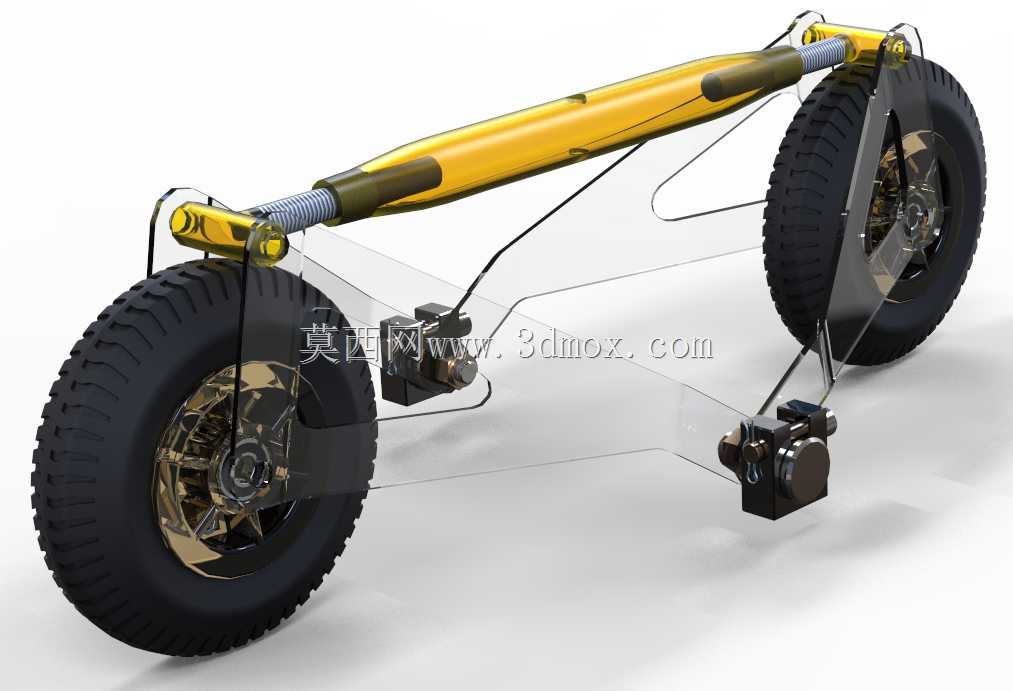

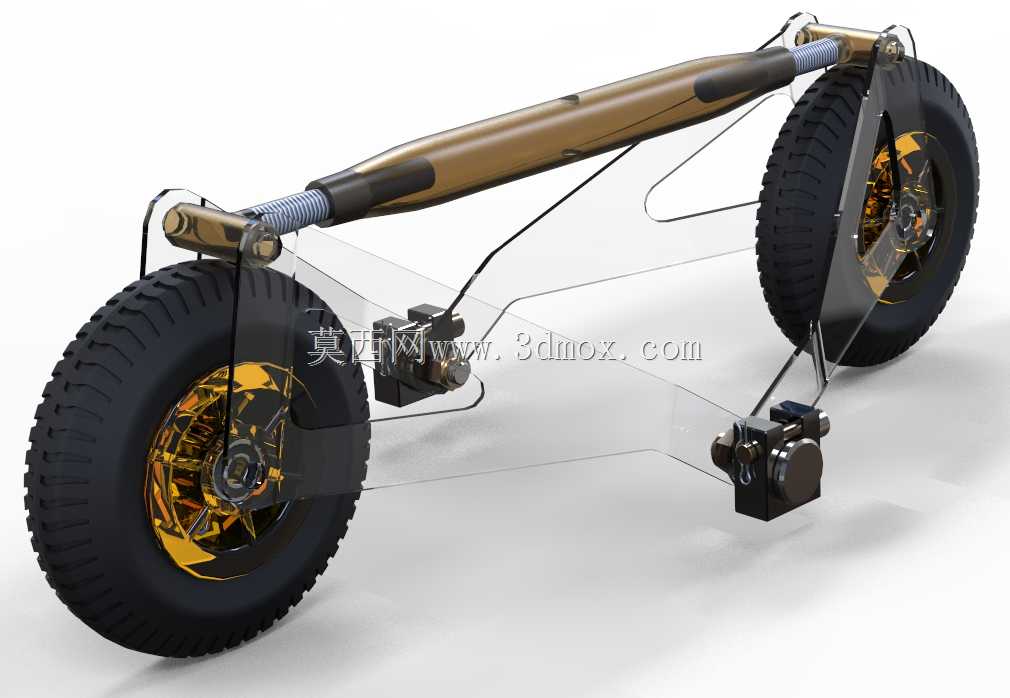

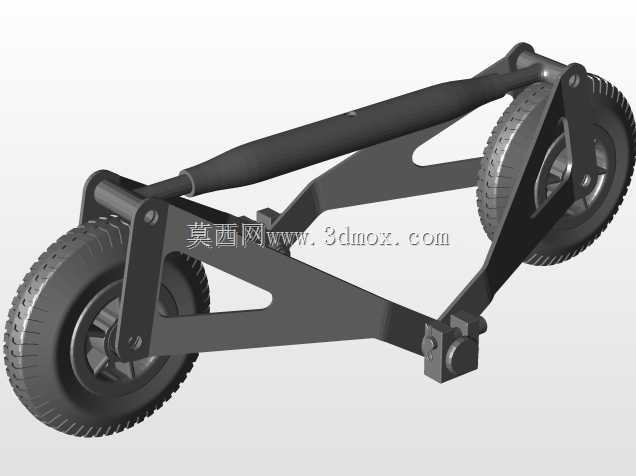

该轮式推杆张量机构主要适配小型移动作业平台、便携拖拽载具的行走支撑场景，可作为短途转运设备、可移动工装架的行走承载单元使用，替代传统固定轮组无法自适应张紧调节的缺陷。从结构设计逻辑来看，核心采用横向推杆作为张紧调节主体，推杆两端集成弹簧缓冲结构，可在轮组遇到路面起伏、载荷突变时自动调整两轮间距与支撑张力，避免轮轴受刚性冲击出现变形，同时保证行走过程中轮组始终贴合地面，不会出现悬空打滑的问题。两侧行走轮采用大颗粒越野胎面设计，轮毂集成辐条式支撑结构，可适配硬化路面、碎石路面等多种非铺装场景，单轮承载能力可覆盖轻型载具0.5-2t的载荷区间，轮组与推杆的连接端采用铰接式支座，允许轮组在垂直方向有±15°的摆动角度，抵消路面不平整带来的侧向力矩。设计过程中优先考虑安装边界的适配性，整体机构横向最大伸展尺寸为1200mm，最小收缩尺寸为850mm，纵向安装高度为320mm，推杆主体直径为60mm，可直接通过底部的安装支座固定在载具底盘下方，不需要额外改动原有底盘的主梁结构，安装孔位采用通用化间距设计，适配常见的40*40、50*50标准型材底盘的安装尺寸。功能层面，该机构除了基础的行走承载功能外，张量调节结构可根据载具的实际载荷自动调整预紧力，当载荷增大时弹簧压缩量增加，两轮向外撑开的张力同步提升，保证轮组轴承与铰接点的受力始终处于合理区间，避免长期过载导致的结构疲劳。两侧的线控结构可同步实现轮组的锁止与转向辅助，在载具停放时可通过拉线触发轮边制动器，实现驻停固定，不需要额外加装独立的驻车支撑脚。从结构细节来看，推杆表面做了硬质氧化处理，可抵御户外使用时的锈蚀与磨损，弹簧采用65Mn材质制作，疲劳寿命满足10万次以上伸缩循环要求，轮组轴承采用密封式深沟球轴承，可阻挡粉尘与泥水进入轴承内部，降低日常维护频次。该机构的设计没有采用复杂的电控调节结构，纯机械结构的张紧方式可靠性更高，在无外接动力的场景下也可正常发挥作用，适合应用在无动力拖拽小车、移动作业平台、便携救援设备等对可靠性要求较高的产品上，安装时只需要保证两侧安装支座的同轴度误差不超过2mm，即可保证张紧调节过程顺畅无卡滞。
