工业在线露点变送器结构设计方案

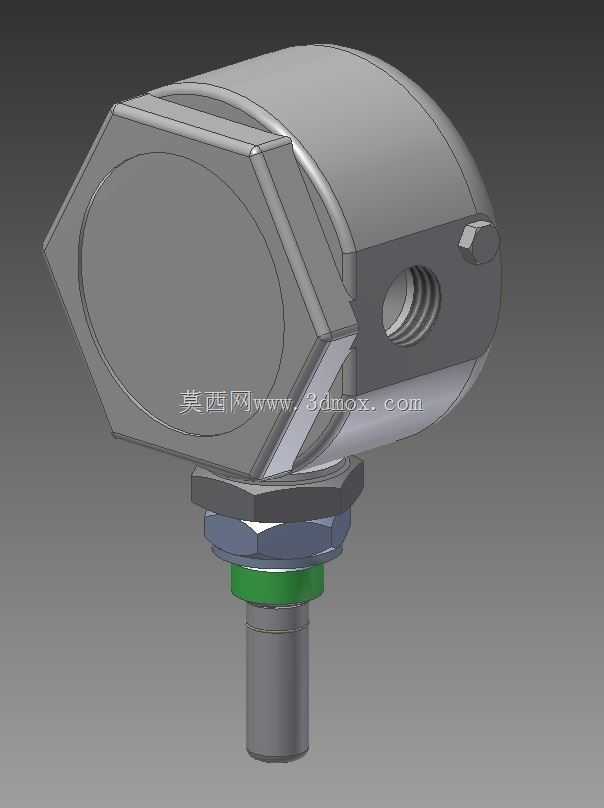

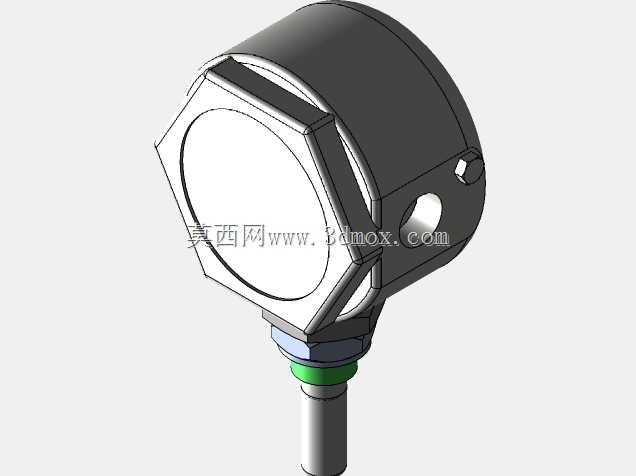

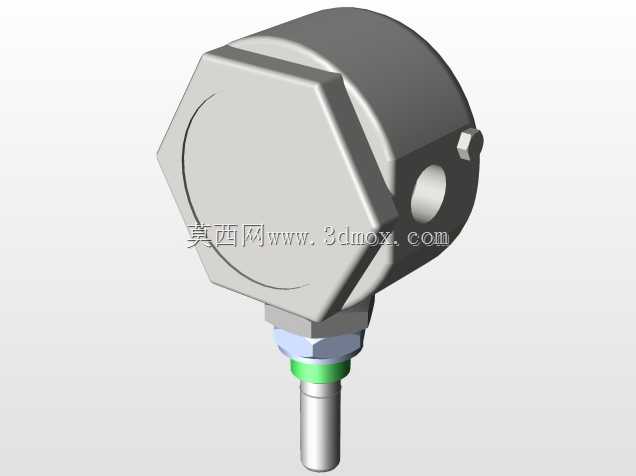

这款露点变送器的结构设计，首先围绕压缩空气系统、干燥气路的在线监测场景展开，这类设备常部署在空压站出气端、精密气动设备前端、锂电生产干燥房气路、医用气体管路等位置，用来实时监测气体中的露点温度，间接反映气体含水量，避免管路结露锈蚀、气动元件卡滞、生产物料受潮报废等问题。从结构上看，主体采用六角棱边的铸铝壳体设计，并非单纯为了外观规整，六角结构可以适配常规开口扳手，在现场安装拧入管路接头时，能提供足够的受力面，不会像圆形壳体那样容易打滑，同时棱边结构也提升了壳体的抗挤压能力，在工业现场磕碰时不容易出现凹陷变形。侧面预留的内螺纹接口是标准气路采样接口，可直接对接快插气管或者硬管接头，采样气直接进入壳体内部的传感腔，不需要额外设计复杂的引气旁路，减少了气路泄漏点。下方的安装杆部分做了分层结构，最下端是探入气路的传感探头段，往上依次是密封垫圈、锁紧螺母、缓冲隔圈，其中绿色的密封件采用耐油耐老化的氟橡胶材质，在穿板安装时，锁紧螺母压紧密封垫圈，能实现IP65级别的防护，避免管路内的高压气体从安装缝隙泄漏，同时隔圈可以缓冲现场管路的振动，避免振动直接传递到内部传感元件，影响检测精度或者造成焊点脱焊。设计时特意控制了整体的安装边界，主体壳体最大外径控制在常规仪表安装预留空间范围内，下方安装杆的直径适配工业现场常用的12mm穿板安装孔，不需要现场重新扩孔，不管是新设备集成还是旧管路改造，都能直接替换同规格的旧款露点仪，不用调整原有安装位的结构。壳体上部的平面区域是预留的显示模块或者标签安装位，后期如果要加装现场显示表头，不需要重新开模，直接在这个平面上固定显示电路板即可，接口位置也提前预留了走线空间，兼顾了基础款无显示和进阶款带数显的两种配置需求，减少了系列化产品的开模成本。在建模过程中，特意把内部传感元件的安装腔和外部接线腔做了分隔设计，避免现场接线时的冷凝水、灰尘顺着接线端进入传感腔，污染检测元件，同时壳体壁厚均匀控制在2.5mm，既保证了足够的结构强度，也不会因为壁厚过大导致整体重量超标，长期安装在管路上不会因为自重导致接头松动。
