移动式双卷筒牵引绞车结构设计

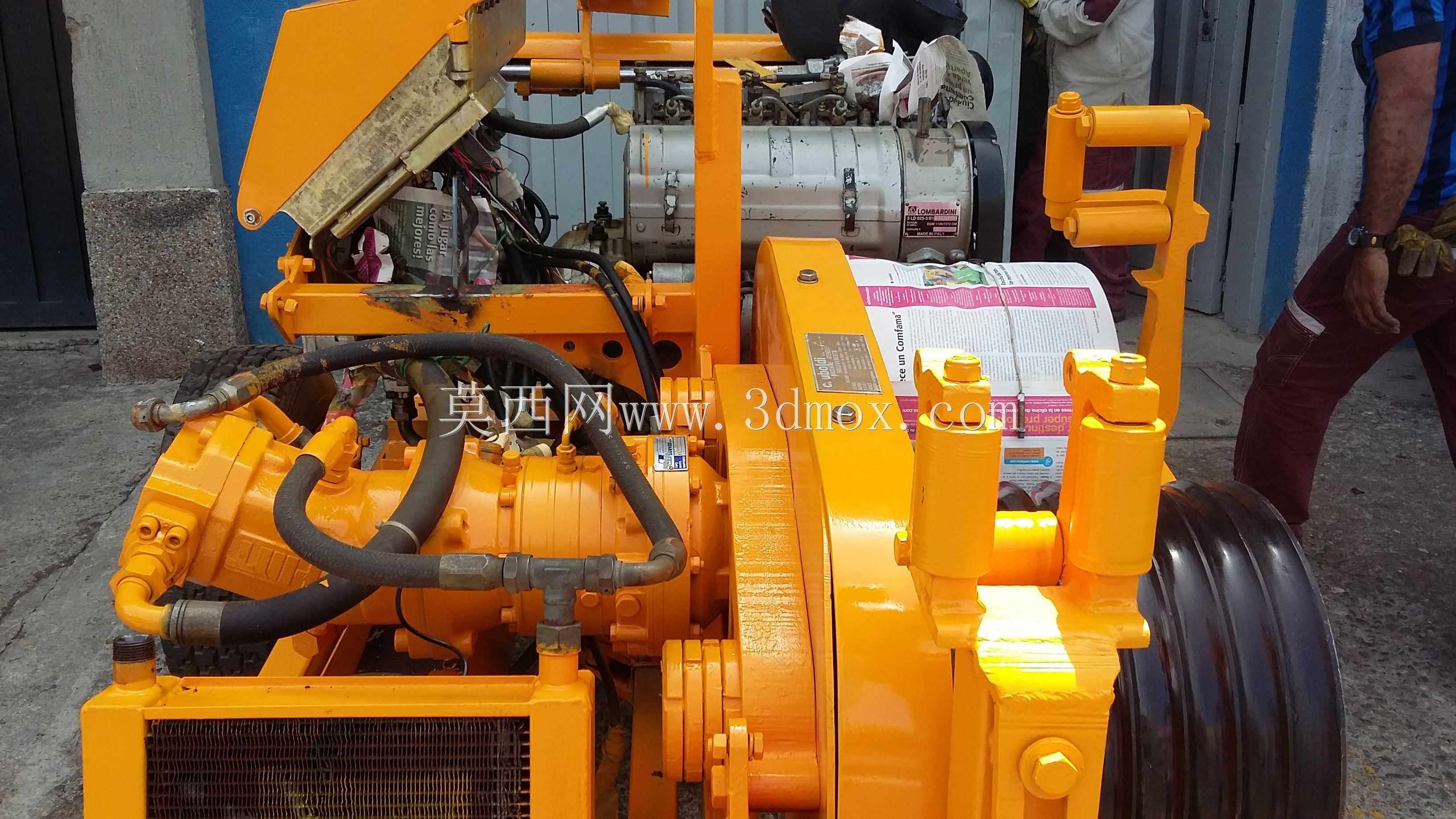

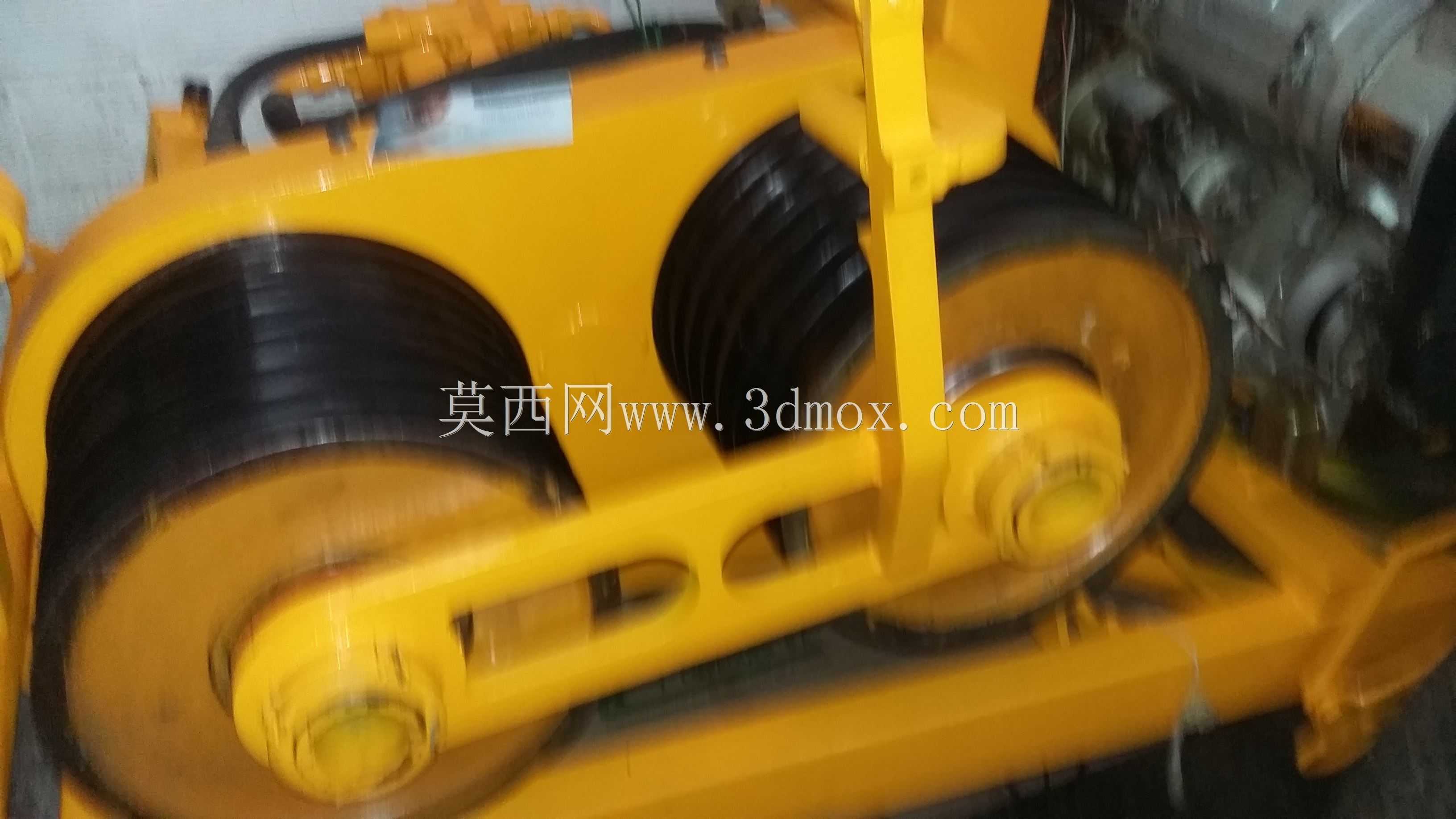

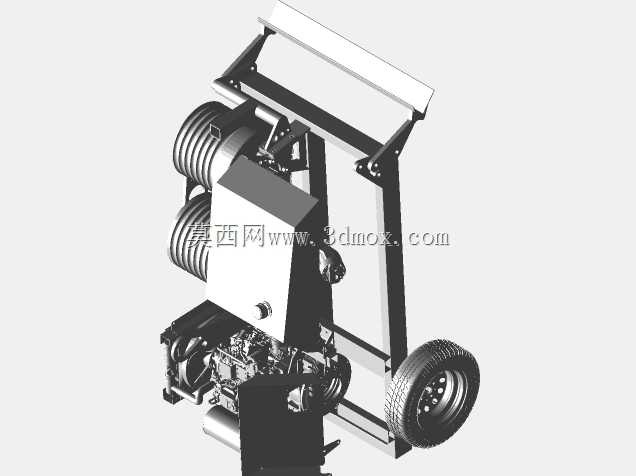

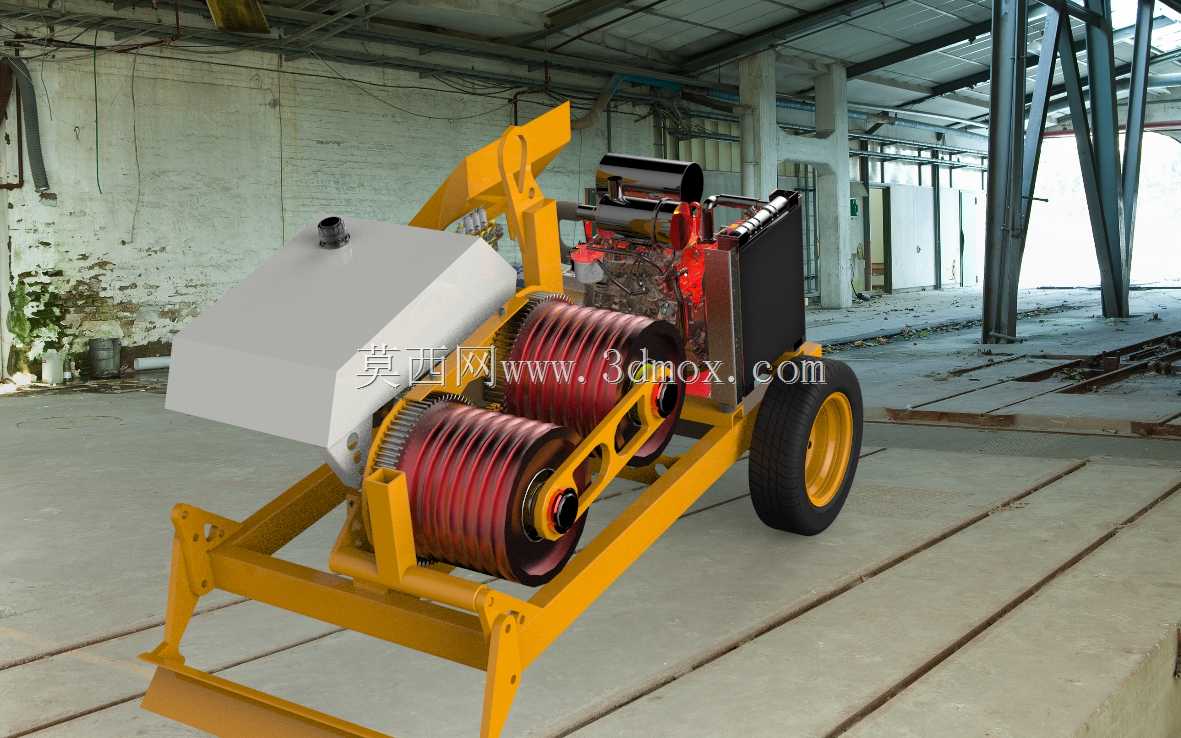

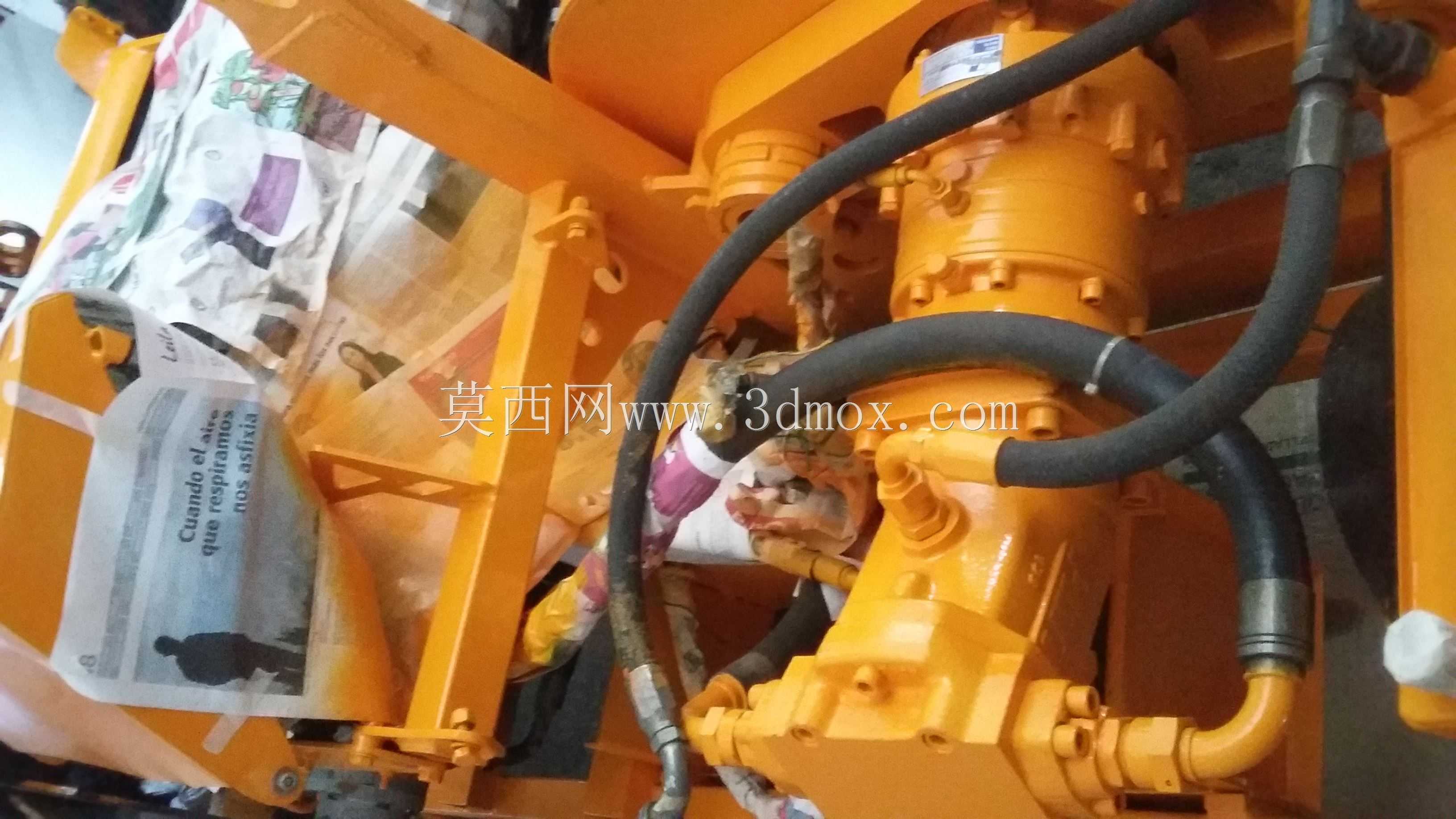

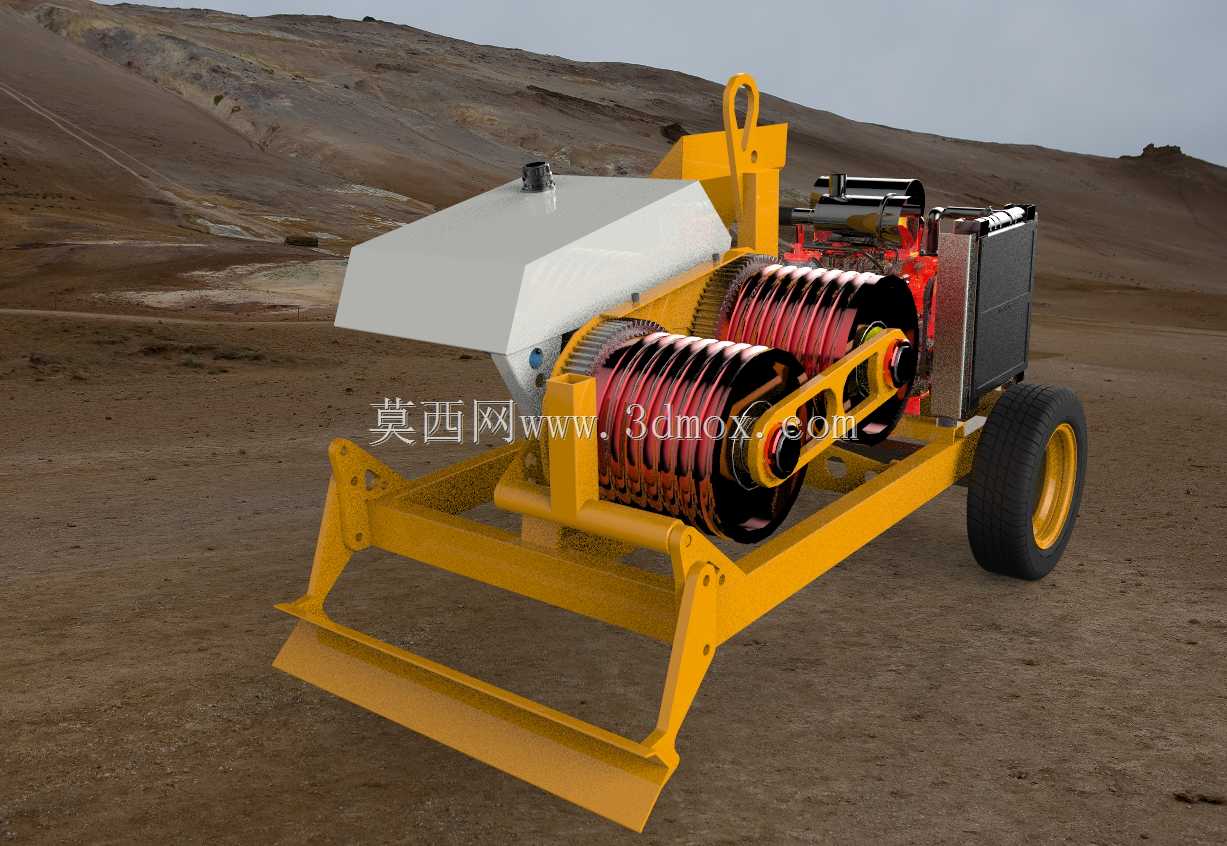

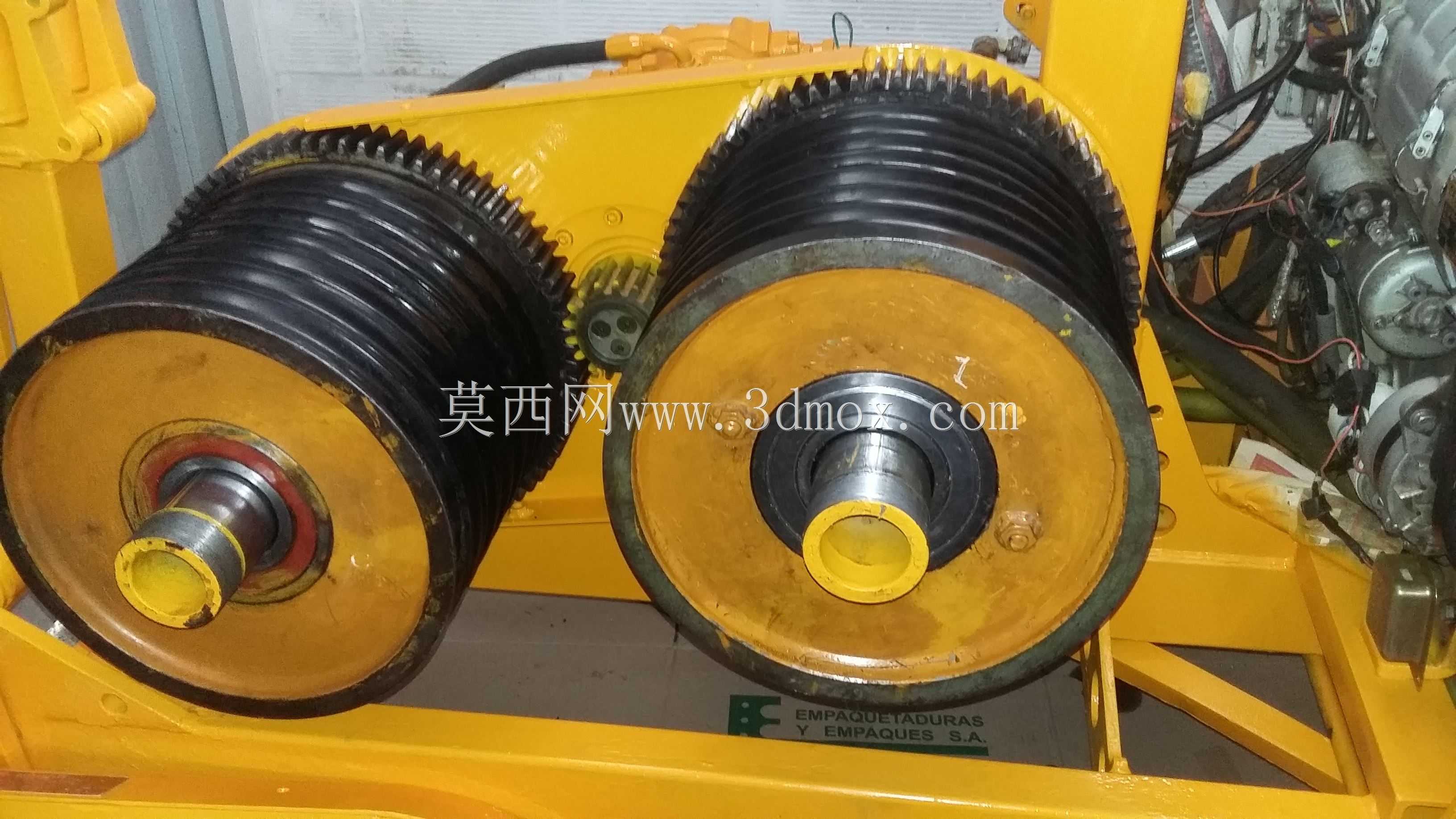

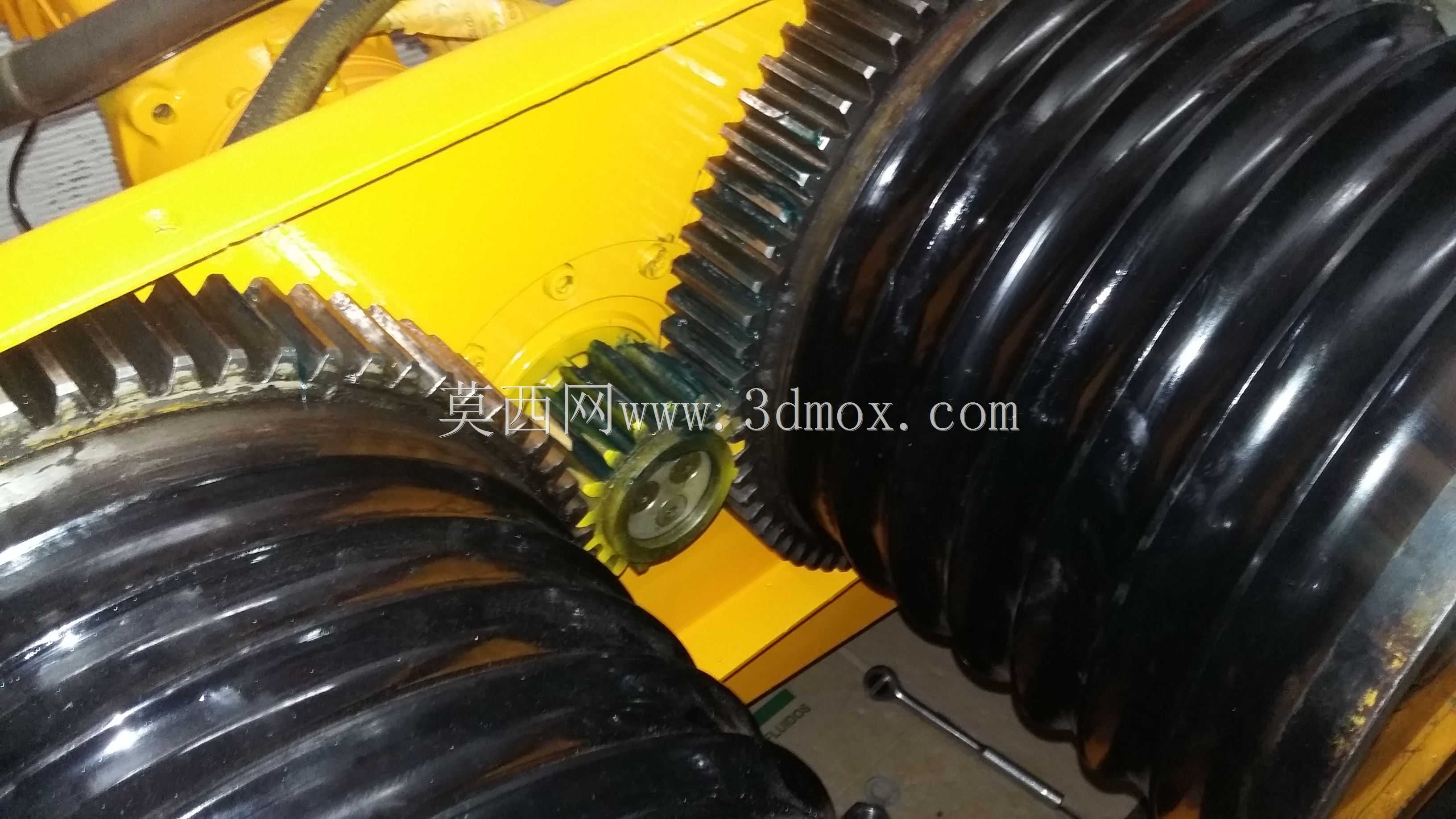

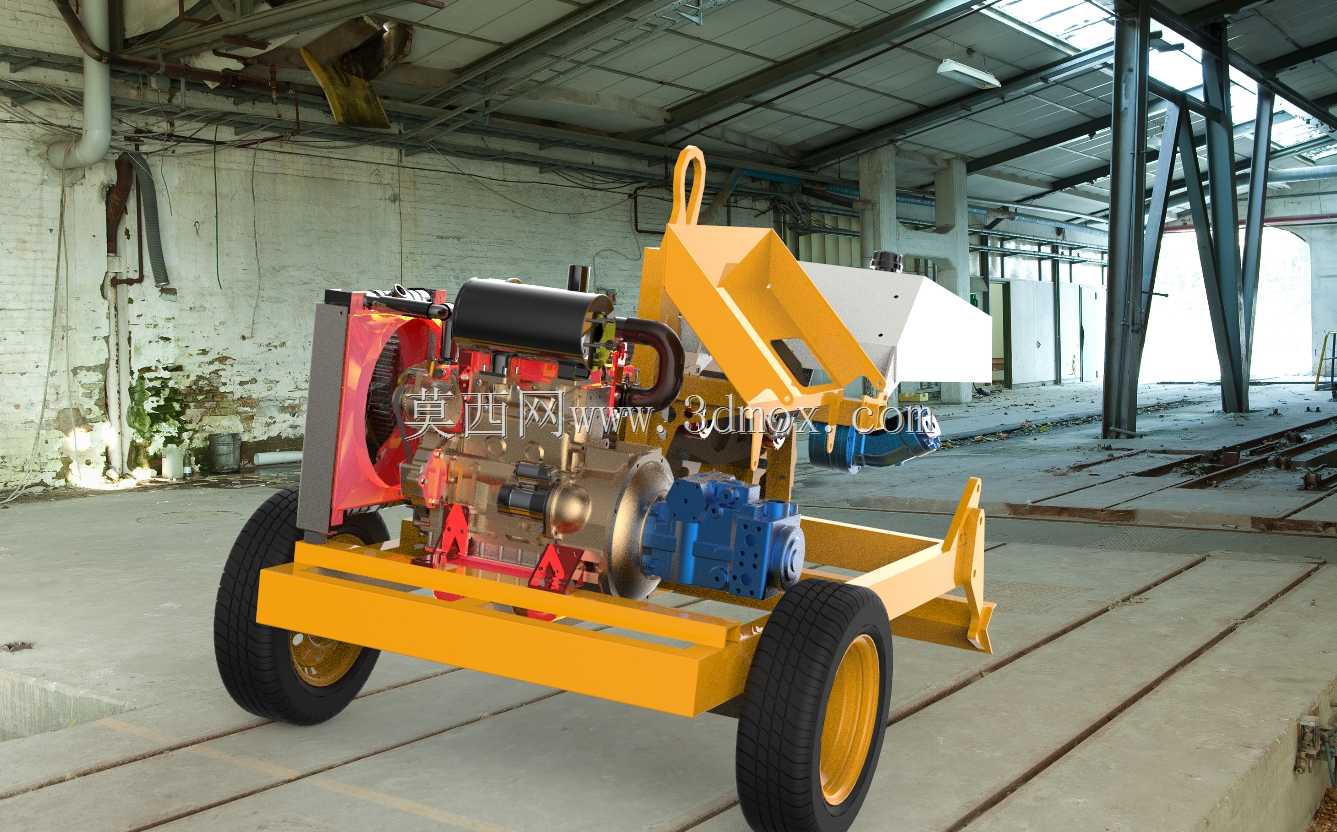

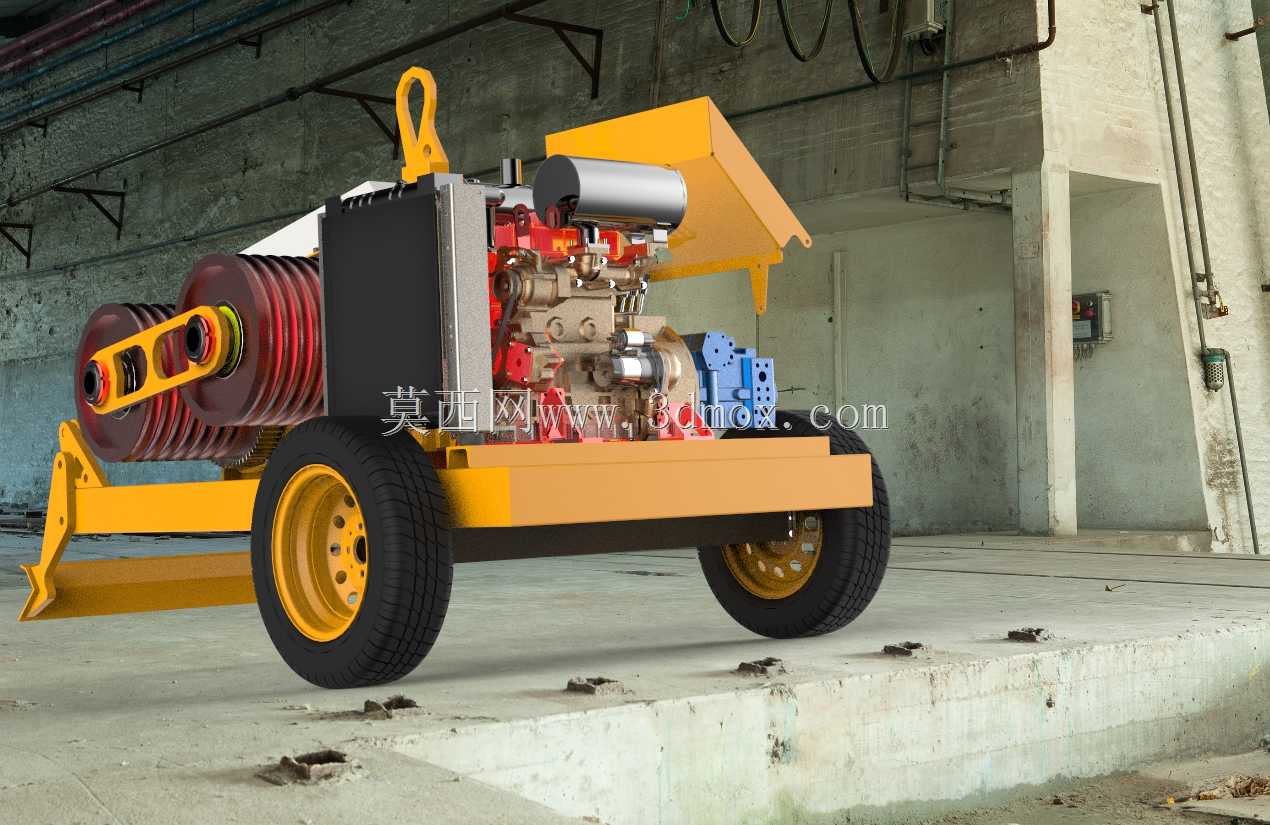

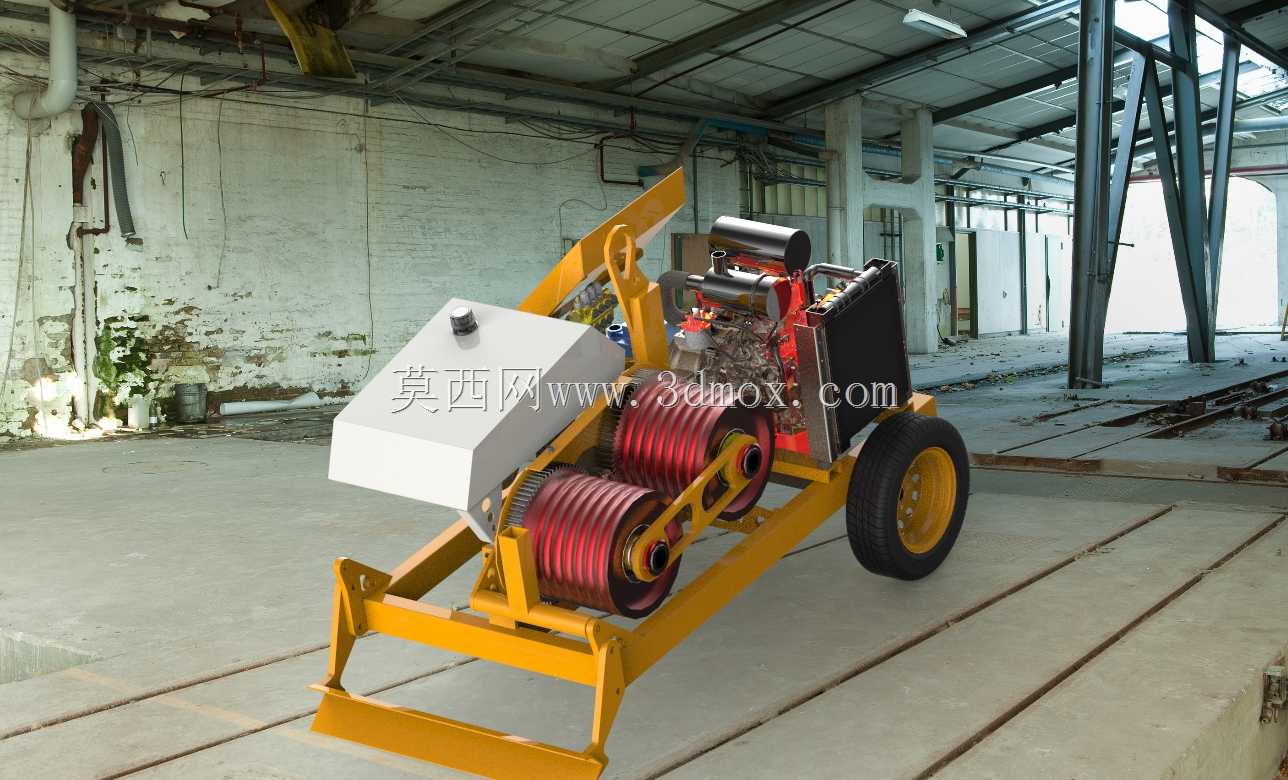

这类牵引绞车主要面向野外无固定吊装点位的工程场景，常见于山地输电线路架设、长距离管线铺设、林区集材作业中，负责提供稳定的大吨位水平或小角度斜向牵引力，替代传统人力或小型卷扬设备无法满足的重载牵引需求。设备采用拖挂式移动底盘设计，单轴配充气橡胶轮胎，前端设置可落地的支撑铲板，作业时将铲板抵靠在硬质地面或预埋锚点上，抵消牵引作业产生的反向拉力，无需额外浇筑固定基础，转场时可直接通过牵引钩挂接在工程车辆尾部完成短途转运，适配野外作业频繁转点的使用特性。双卷筒的布局设计是该设备的核心功能点，两个卷筒可独立或同步输出牵引力，既可以单卷筒完成单点位重物牵引，也能双卷筒配合实现双线同步张紧作业，比如在展放多根线缆时可同时提供一致的张紧力，避免单卷筒反复切换作业的效率损耗；卷筒表面加工有适配钢丝绳的螺旋绳槽，能保证钢丝绳多层缠绕时排列规整，减少乱绳、咬绳带来的钢丝绳磨损问题，延长易损件更换周期。动力单元布置在卷筒侧方的机架上，通过齿轮减速机构将动力传递至卷筒轴，传动齿轮组采用闭式润滑结构，可适应野外多尘、潮湿的作业环境，减少杂质进入啮合面造成的齿面磨损；机架采用型钢焊接成型，整体做了加强筋布局设计，在卷筒支座、牵引吊点、底盘连接位置都增加了斜向支撑，避免大牵引力作用下出现机架变形。设备顶部设置的吊装吊点可配合起重设备完成装卸，整体外形尺寸控制在道路运输允许的宽度范围内，拖挂状态下的离地间隙满足非铺装路面的通行要求，不会出现底盘剐蹭土石的问题；操作端设置在机架侧方的安全位置，操作人员可清晰观察卷筒缠绕状态与被牵引物的移动情况，同时预留了安全防护装置的安装位，可根据作业需求加装钢丝绳防脱挡板、紧急制动触发机构，进一步提升作业安全性。
