大载荷桁架式起重动臂结构设计

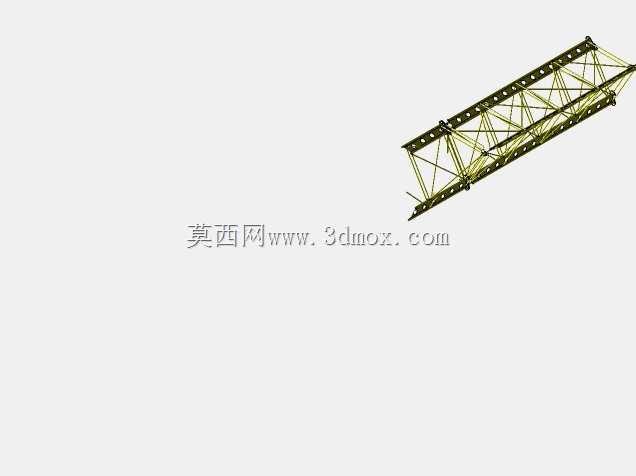

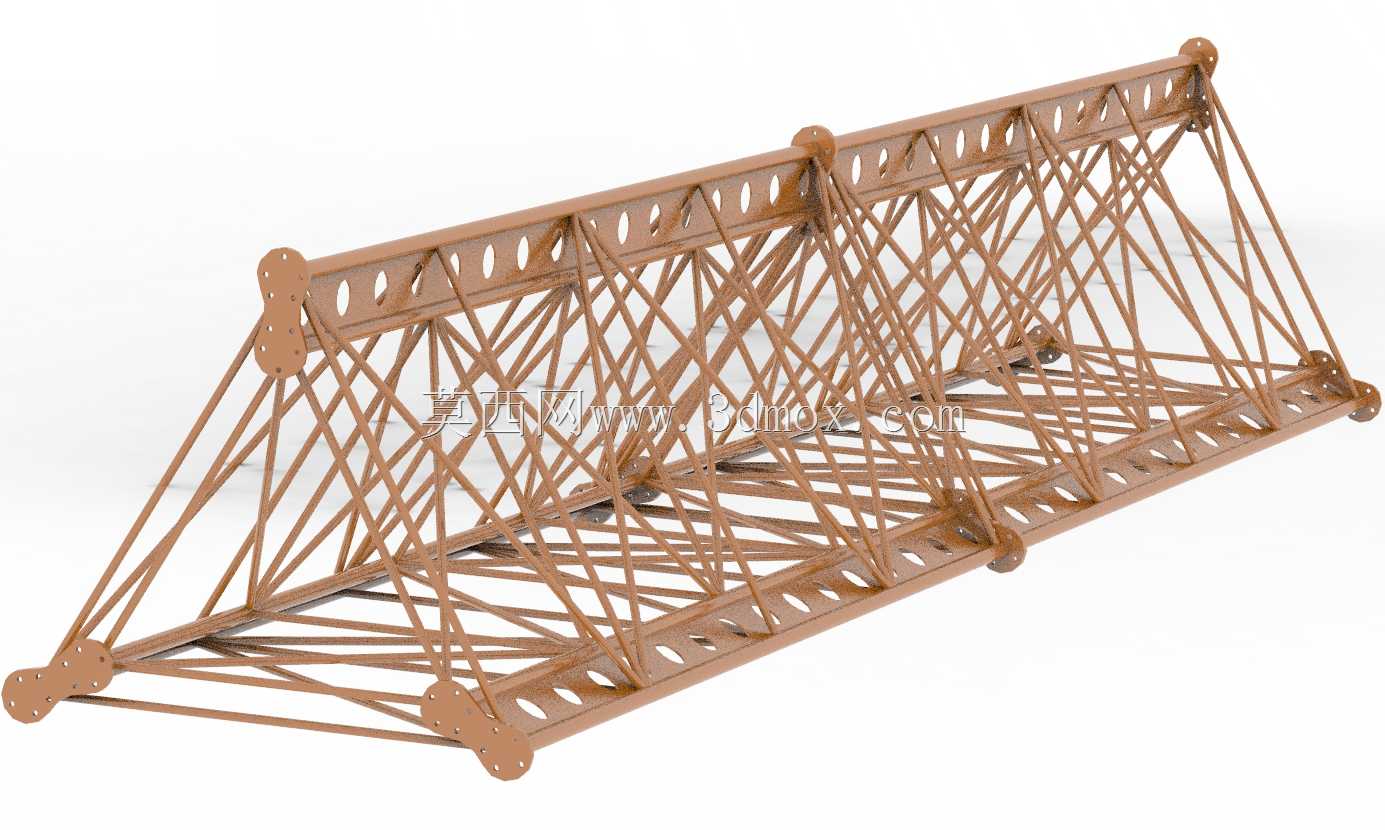

这款桁架式动臂主要应用于轮式起重机、履带式起重机以及大型工程吊装设备的臂架系统中，作为吊装作业时直接传递载荷的核心受力构件，承担吊重载荷、风载荷以及作业过程中的动载冲击，是决定起重设备最大作业幅度与额定起重量的关键结构件。从结构设计逻辑来看，整体采用空间三角形桁架构型，三根主弦杆沿臂架长度方向贯通布置，腹杆按照受力梯度采用不同直径的管材交错焊接连接，节点处采用带安装孔的整体式连接耳板，既保证了节点处的应力传递平顺，避免局部应力集中导致的结构失效，也方便臂架节段之间的销轴快速拼接，满足不同作业幅度下的臂长组合需求。

在实际作业场景中，这类桁架动臂相比箱型臂架自重更轻，在同等起重吨位下能实现更大的作业半径，尤其适合风电吊装、大型场馆钢结构安装、桥梁构件吊装等需要远距离大高度作业的工况，风阻更小的特性也让其在高海拔、大风环境下作业时的稳定性更优。设计过程中，主弦杆的选材优先考虑高强度低合金结构钢，根据不同臂节的受力大小调整管材壁厚，靠近臂根的节段承受的弯矩最大，弦杆壁厚与腹杆排布密度更高，靠近臂头的节段受力更小，适当减小杆件规格以控制整体臂架重量，优化整机的倾覆稳定性。

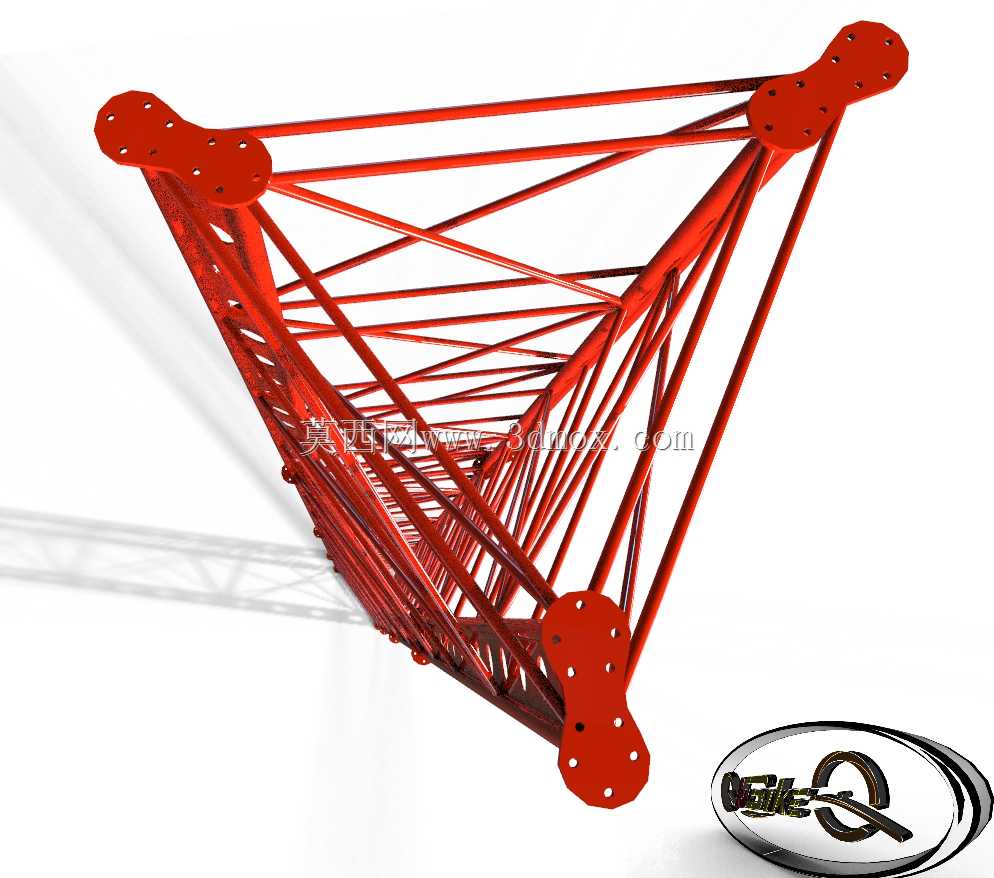

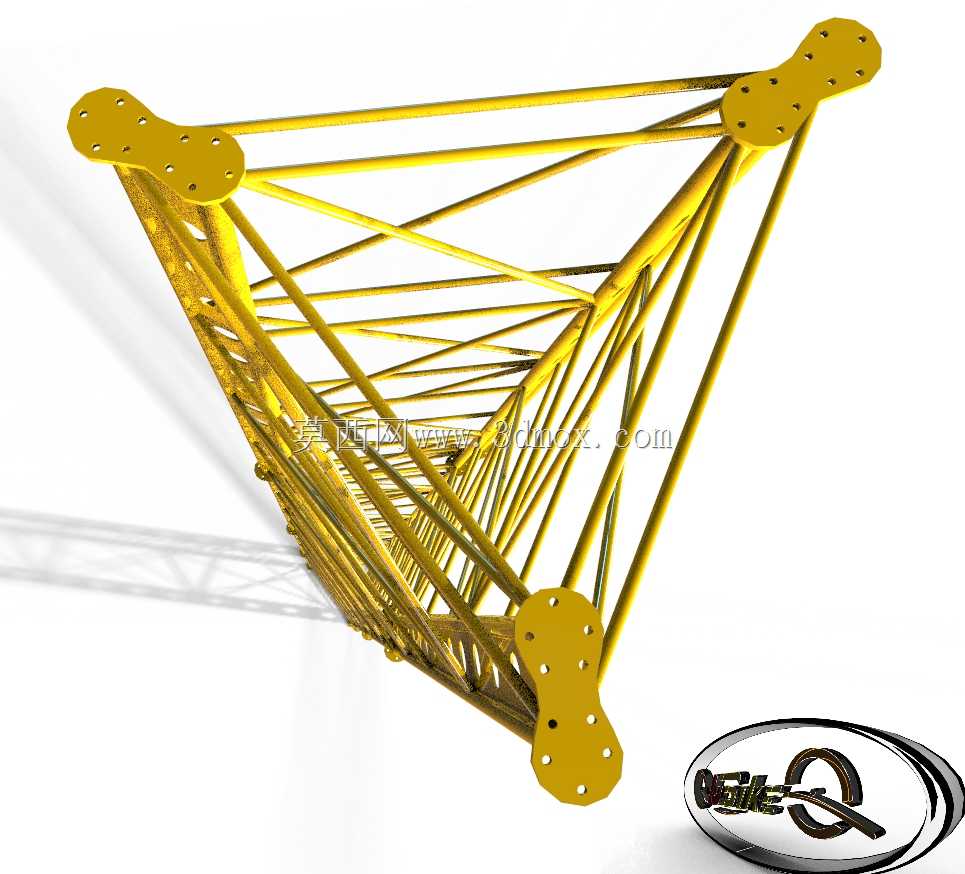

安装边界方面，臂根端的三耳板结构分别与转台的变幅铰点、卷扬钢丝绳拉点匹配，耳板上的销孔位置精度直接影响臂架安装后的同轴度，避免作业过程中出现附加扭转应力；臂头端的耳板用于连接滑轮组与副臂安装接口，孔位排布兼顾了不同倍率滑轮组的安装需求，可根据吊重大小灵活调整钢丝绳倍率。腹杆的排布角度经过受力优化，所有杆件均以二力杆形式承受拉压载荷，避免杆件承受附加弯矩，节点焊接处均做圆弧过渡处理，减少焊接残余应力对结构疲劳寿命的影响。日常运维中，这类桁架臂需要重点检查节点焊缝是否开裂、弦杆是否出现塑性变形、连接销孔是否出现异常磨损，每次变幅伸缩作业前需确认各节段连接销轴的防脱装置可靠锁止，避免作业过程中出现臂架失稳风险。
