撬装式调压过滤管路集成装置

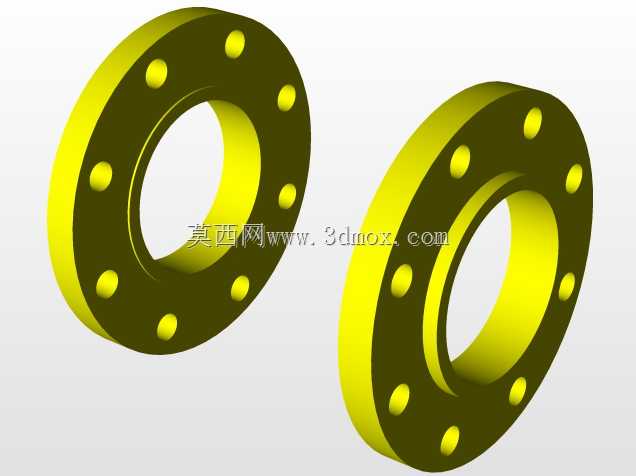

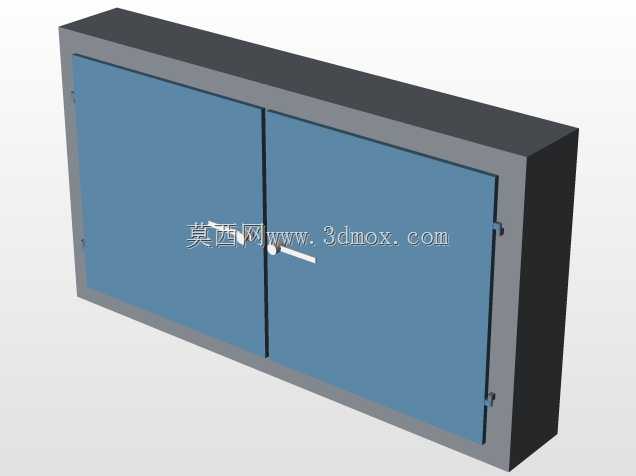

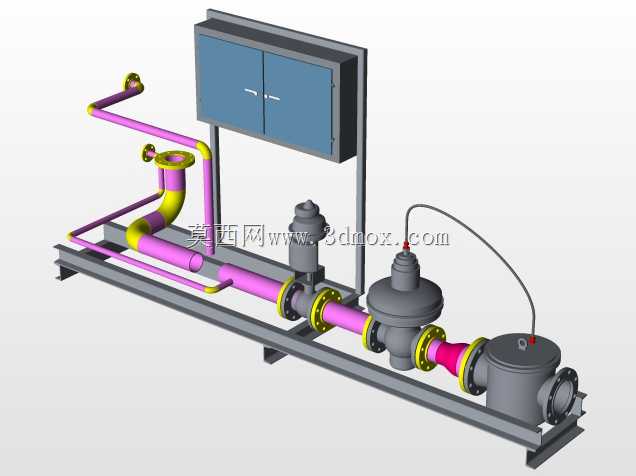

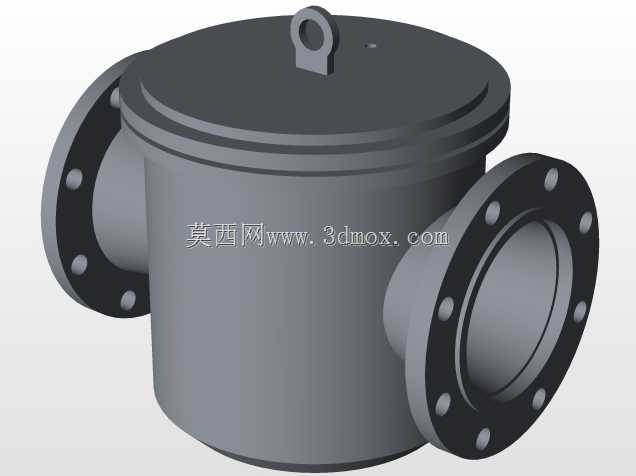

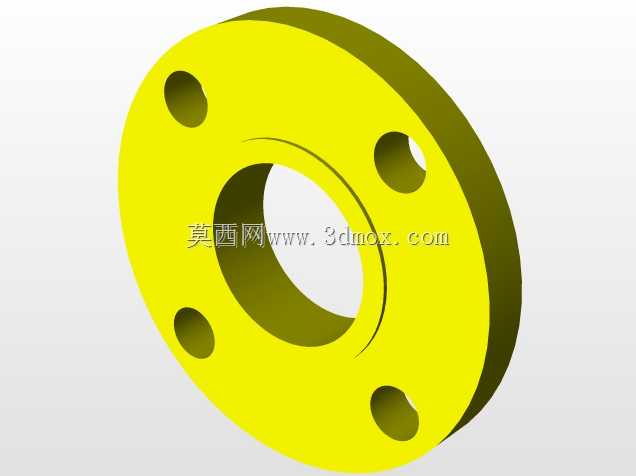

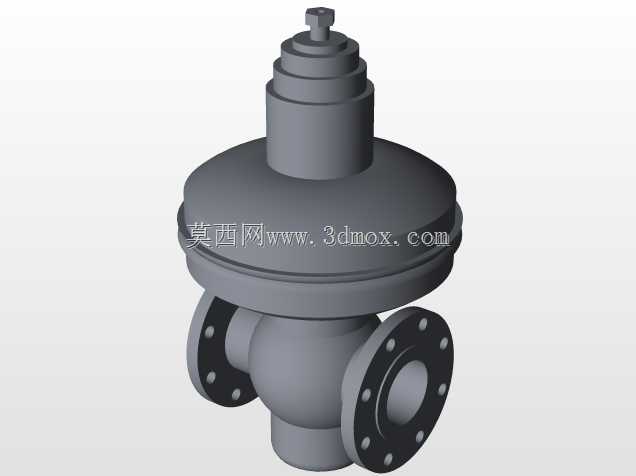

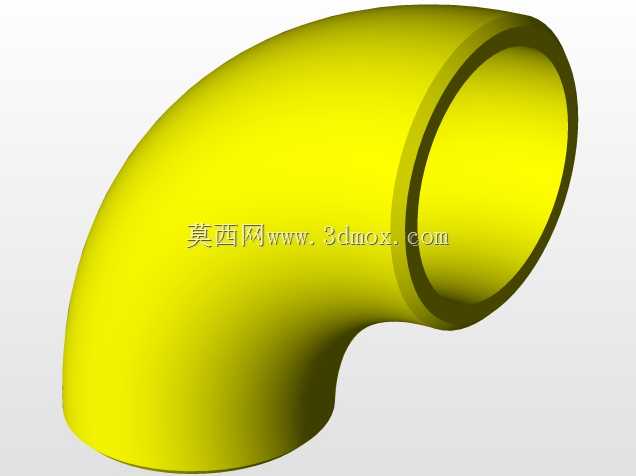

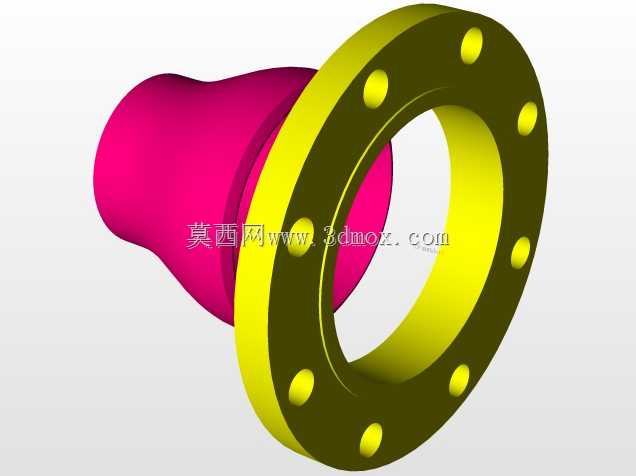

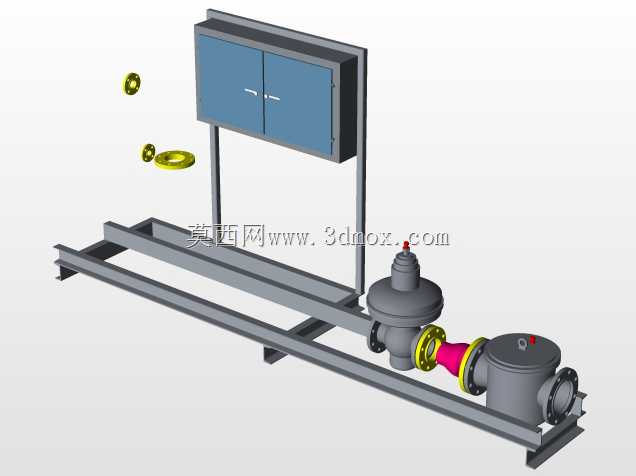

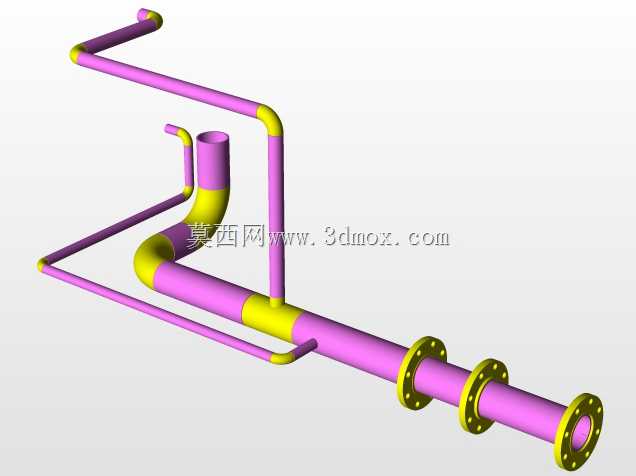

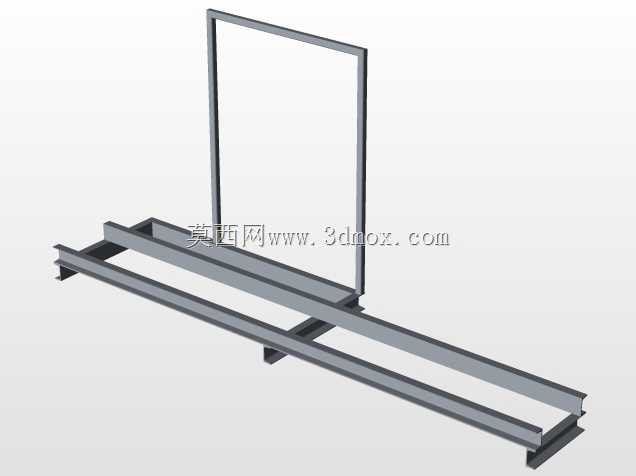

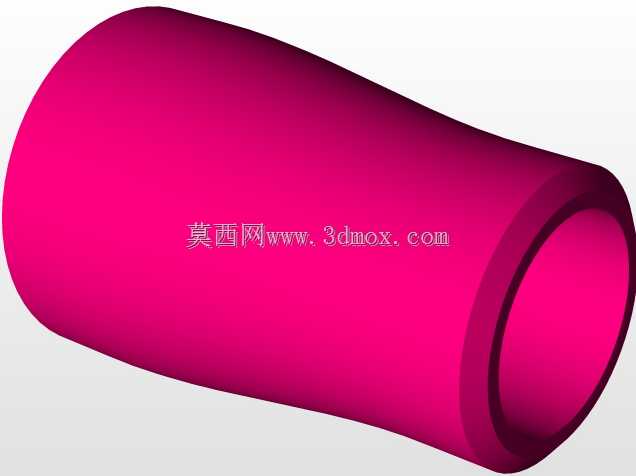

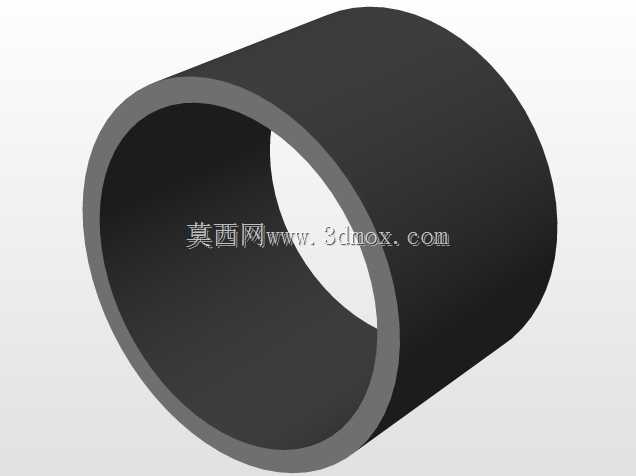

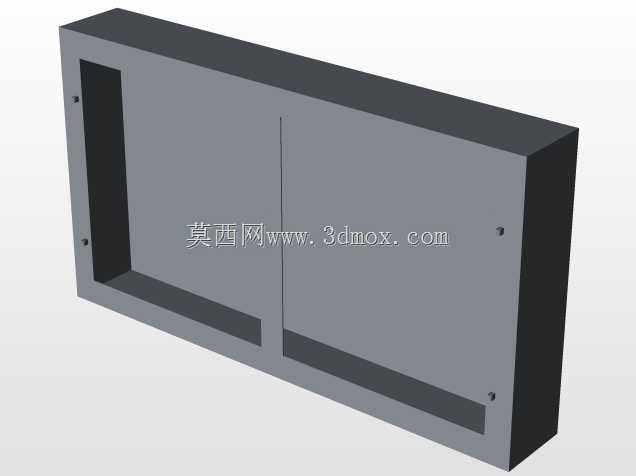

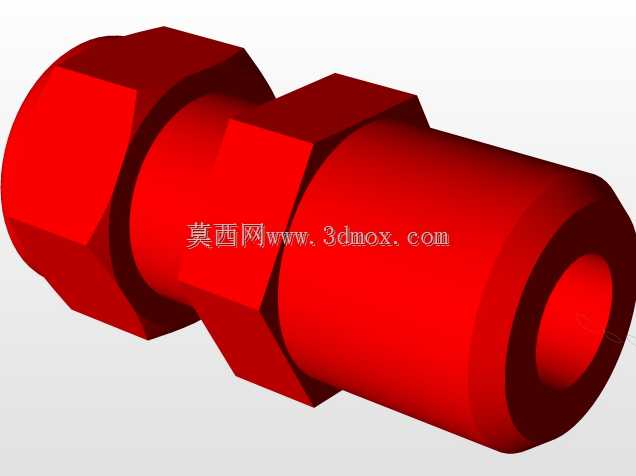

这套集成式管路装置主要面向中小型工业流体输送、厂区燃气调压、工艺循环水预处理这类需要紧凑布置管线的场景，做设计时最先敲定的是撬装底座的安装边界，整体底座采用型钢焊接成型，长度控制在1.8米、宽度0.7米的范围内，所有部件全部预装在底座上，现场不需要额外做管线拼接，只需要对接进出口法兰就能完成投用，能大幅缩减现场施工的周期。从功能逻辑上看，流体从右侧大口径法兰进入后，首先经过篮式过滤器截留介质中的焊渣、锈蚀颗粒这类杂质，避免后续调压阀的密封面被硬物划伤，过滤器顶部设置了快开式压盖，不需要拆解主管道就能完成滤芯的清理更换。过滤器出口直接连接自力式调压阀组，主路配置大口径调压阀应对额定流量工况，旁路设置小口径副阀，方便主阀检修时维持低流量连续供料，不会出现全线停输的问题。调压段之后的管路上预留了压力取源接口，可以外接压力变送器把实时压力数据传到上方的控制箱，控制箱采用壁挂式支架固定在撬体后侧，箱体做了双开门结构，内部可以集成压力显示、超限报警的电气元件，布线全部沿撬体上的穿线支架排布，不会和工艺管线产生干涉。管线布置上特意做了高低位的弯头排布，在管路最低点预留了排污接口，停机维护时可以排尽管路内的残留介质，避免冬季存液冻裂管道。法兰连接全部采用凸面带颈法兰，密封垫片适配耐油橡胶或者金属缠绕垫，能满足1.6MPa级别的中低压工况使用要求。做三维建模的时候，所有部件的安装间隙都留足了操作空间，比如调压阀的调节手轮位置预留了不小于150mm的操作距离，过滤器压盖上方预留了200mm的拆装空间，后期现场维护时不需要额外拆解周边部件就能完成常规检修作业。管路上的支撑管卡全部采用标准冲压管夹，和底座型钢之间用螺栓固定，运输过程中不会出现管线移位的问题，进出口法兰的端面都做了同轴度校验，对接现场管线时不会出现错边强制组对的应力问题。
