M24规格六角环首吊装螺栓结构设计

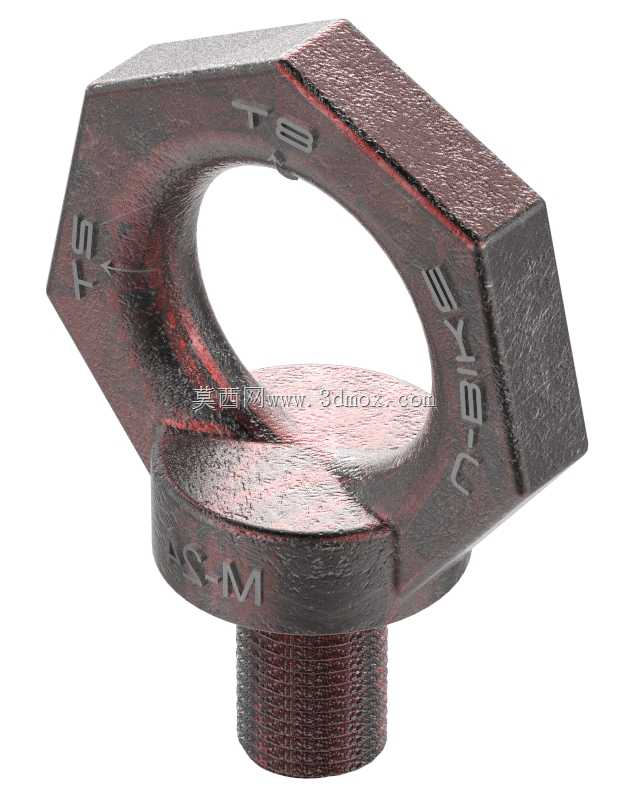

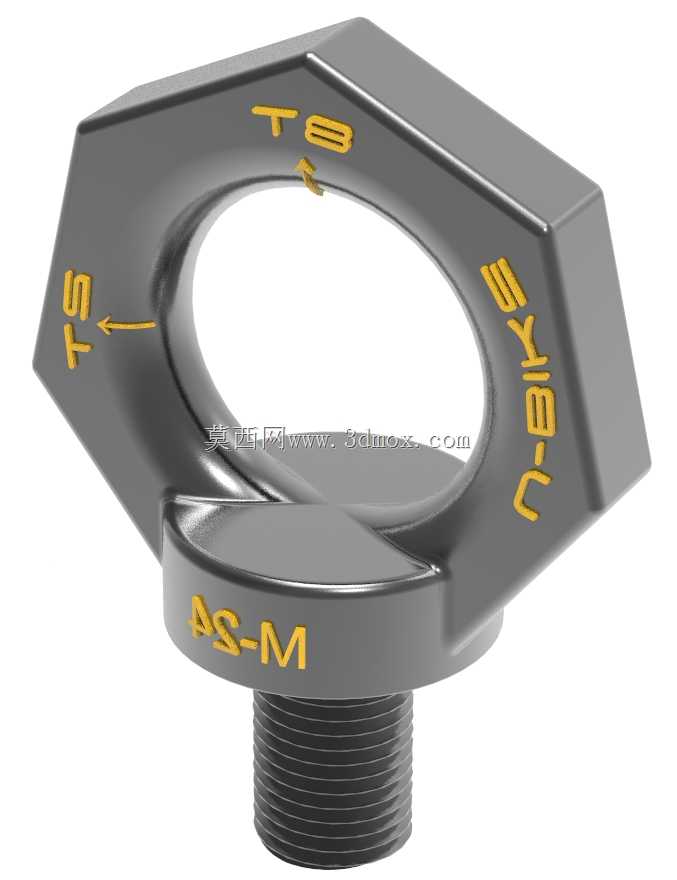

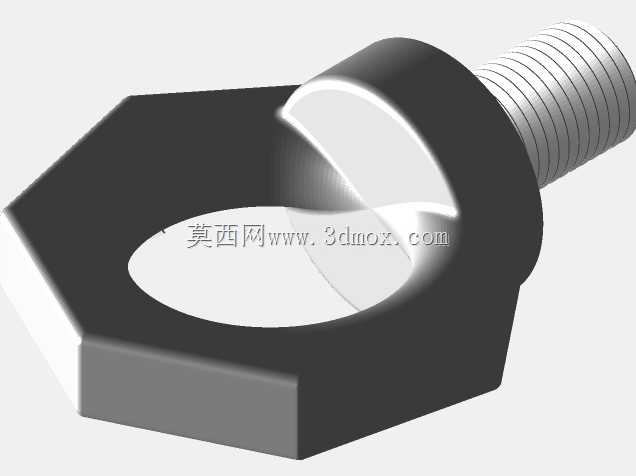

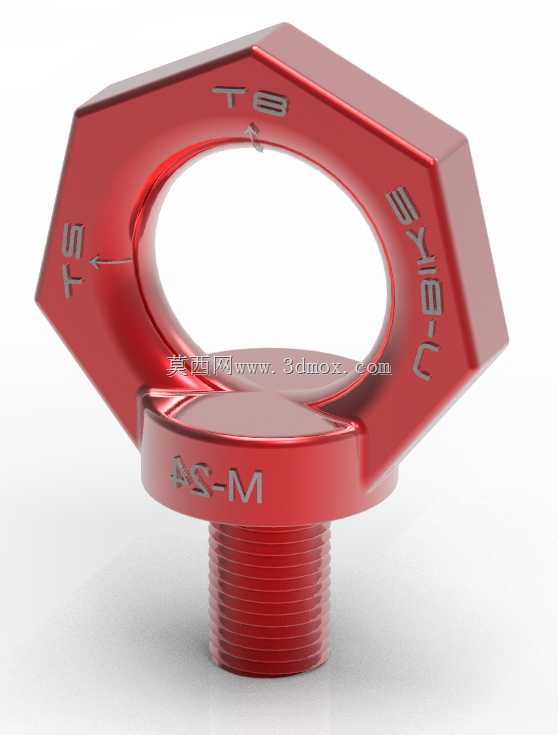

在重型设备装配、模具吊装转运、户外重型构件安装场景中，这类环首螺栓是最常用的预埋式吊点构件，区别于普通外六角螺栓，它将六角头部与一体式吊环做了融合结构设计，不需要额外搭配吊耳配件，直接拧入预制螺纹孔即可形成可靠吊装受力点。从结构设计逻辑来看，这款M24规格的环首螺栓，下部螺纹段采用标准公制粗牙螺纹设计，适配常规M24内螺纹安装孔，螺纹段长度经过受力校核，完全满足拧入深度要求，避免吊装过程中螺纹脱扣风险；上部的六角结构保留了普通外六角螺栓的扳手夹持面，不管是使用活动扳手、套筒还是梅花扳手，都可以顺利施加拧紧力矩，不需要专门定制工装来完成安装，现场装配适配性极强。和传统分体式吊环螺栓不同，这款产品的吊环与六角头部是一体式锻造成型结构，没有拼接焊缝，受力时不存在焊缝开裂的隐患，吊环的内孔做了圆弧过渡处理，吊装时钢丝绳、卸扣可以顺畅穿入，孔边的圆角处理能减少对吊索具的磨损，避免尖锐棱边切割吊绳带来的安全隐患。在实际选型使用时，需要注意安装面必须平整，螺栓拧入后六角支撑面要完全贴合安装基准面，不能出现偏斜，否则会改变吊环的受力方向，降低额定承载能力；这款环首螺栓的吊环平面与六角边做了对应定位，安装后可以快速判断吊环的受力朝向，方便调整吊索的牵拉角度，适合单吊点垂直起吊，也可在小角度斜拉工况下使用，但要注意斜拉角度不能超过设计允许范围，避免侧向受力过大导致螺栓断裂。从建模细节来看，整个零件的棱边都做了合理的倒角处理，既消除了加工后的锐边毛刺，也避免热处理过程中出现应力集中点，螺纹收尾处的退刀槽尺寸符合通用机械加工标准，不会出现螺纹加工不到位导致无法拧到底的问题，六角头部的对边尺寸、对角尺寸都严格遵循紧固件国标公差要求，和常规扳手的夹持尺寸完全匹配，现场安装不需要额外修配。这类一体式环首螺栓相比传统焊接吊耳，不需要现场焊接作业，也不需要做焊后探伤检测，安装效率更高，可拆卸重复使用，在机床装配、重型工装夹具转运、钢结构临时吊点设置、大型模具吊装等场景中应用十分广泛，设计时充分考虑了现场装配的通用性，没有特殊的定制化安装要求，只要是匹配M24螺纹孔的安装位都可以直接使用，吊环的内孔尺寸适配市面上绝大多数常规规格的卸扣与吊装钢丝绳，不需要额外搭配转接件。
