工业管道支吊架承重固定结构

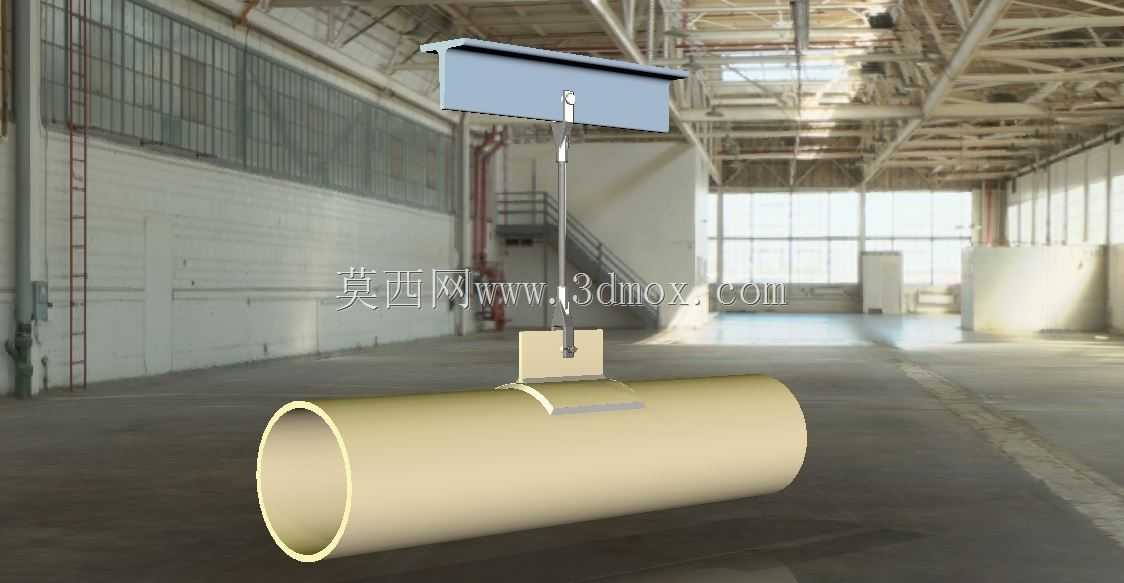

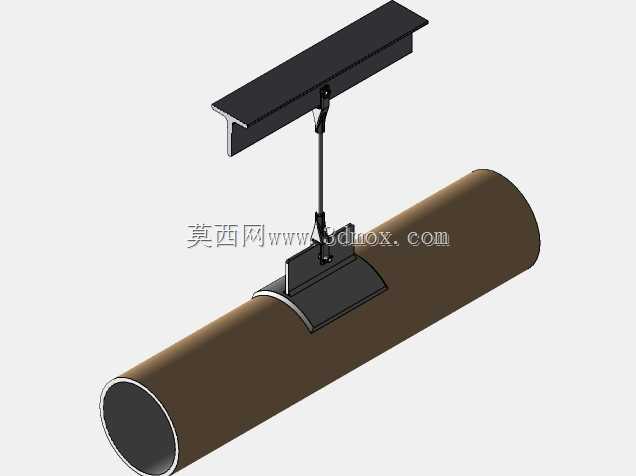

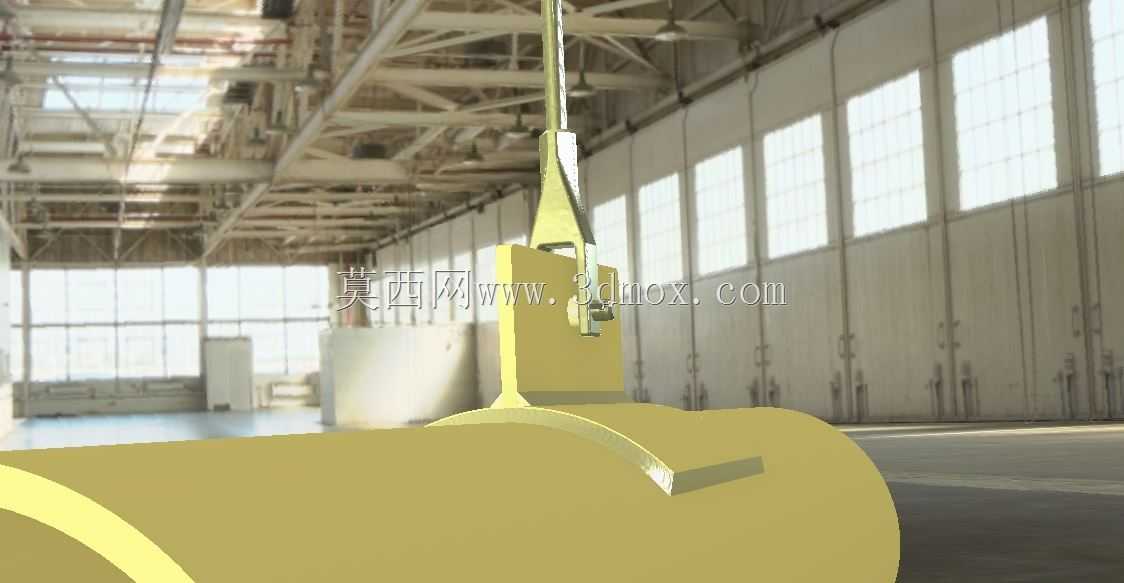

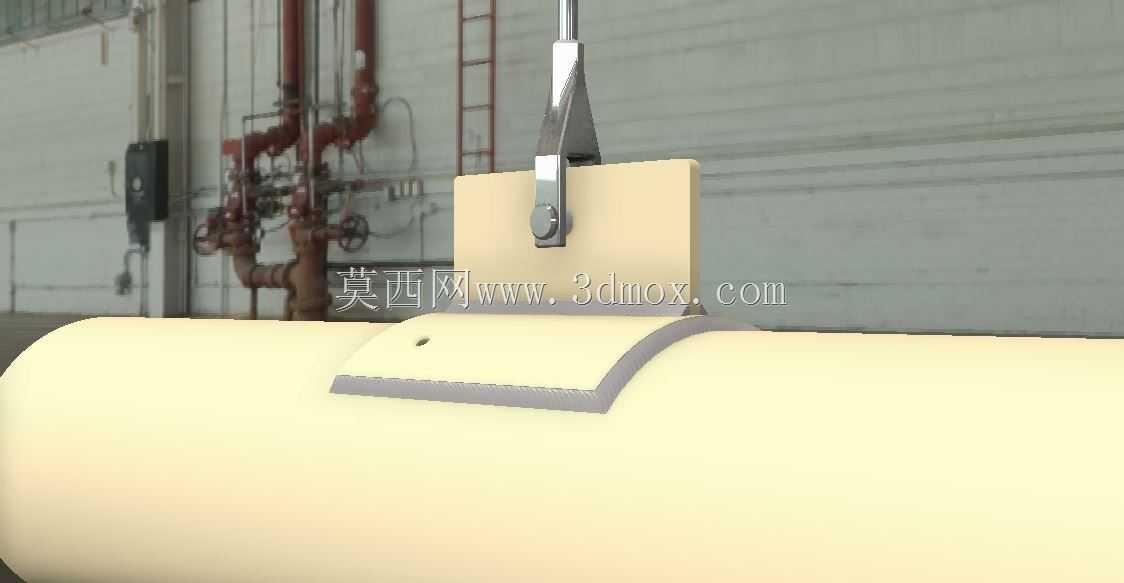

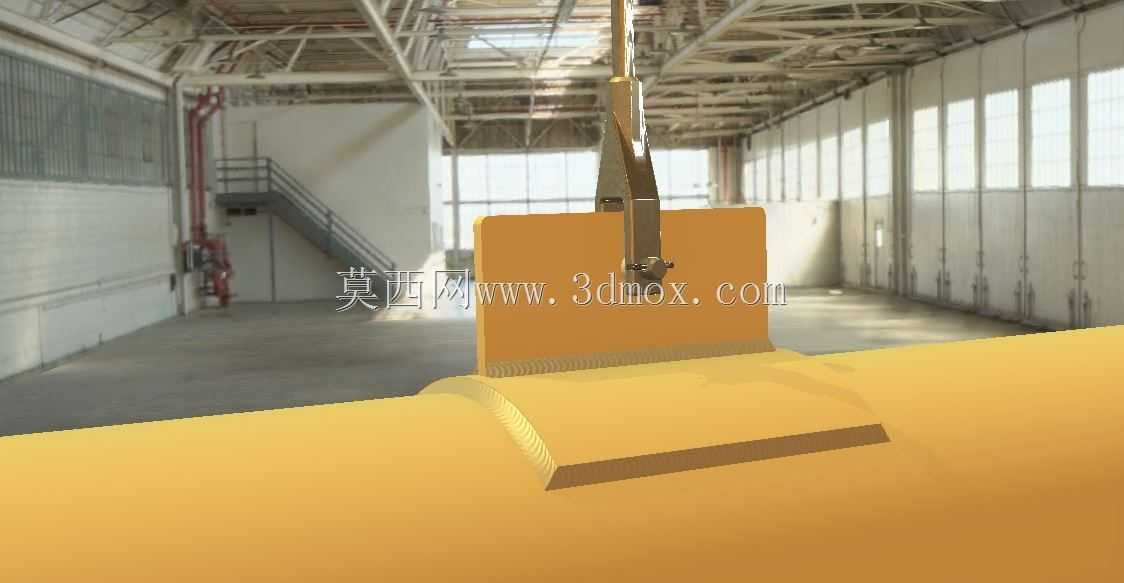

在化工园区、电厂汽水系统、市政长输管线、工业厂房工艺管道布设场景中，管道支吊架是承担管线载荷、约束管线位移、吸收管线振动的核心受力构件，本次呈现的支吊结构针对大口径工业管道的吊装布设场景设计，适配水平敷设的中高压管线安装需求。从实际工程使用角度看，这类支吊架直接与管道外壁接触，上部通过吊耳结构衔接厂房顶部的起重吊点或者预设的生根钢梁，下部弧形托板完全贴合管道外圆弧面，避免局部应力集中造成管道外壁压损，在管线运行过程中，既可以承担管道自身、管内介质以及保温层的垂直静载荷，也能缓冲管线内介质流动带来的小幅振动，限制管线在热胀冷缩过程中的非预期位移，防止管线接口因为错位出现泄漏风险。设计阶段首先要匹配对应管径的曲率，托板的圆弧半径与管道外半径完全一致，接触区域做了圆滑过渡处理，没有尖锐棱角，避免安装过程中划伤管道防腐层；上部的吊接结构做了加宽加厚处理，受力方向沿构件中心轴线传递，不存在偏载力矩，吊孔位置预留了足够的安装间隙，方便现场穿装销轴或者吊装连接件，不需要现场额外扩孔加工。安装边界上，这类支吊架的上部吊接端需要匹配生根构件的连接尺寸，下部托板的宽度覆盖管道圆周方向约三分之一的接触面，保证承重时压强控制在管道防腐层的允许承压范围内，相邻支吊架的布设间距需要根据管线材质、管径、介质重量计算确定，这类支吊架适配的管线安装高度通常在厂房净空3米以上的架空布设场景，不需要在地面设置支撑立柱，能够节省厂房下部的操作空间，不影响地面设备巡检与物料运输通道的通行。从结构细节看，构件的受力截面经过载荷校核，在承担额定管线重量时不会出现塑性变形，托板与上部吊接立板之间采用圆弧过渡连接，消除了焊接应力集中点，长期承重状态下不会出现焊缝开裂的问题，现场安装时只需要将托板贴合管道外壁，上部吊耳与生根结构销轴连接即可，不需要复杂的现场焊接作业，能够缩短管线安装的施工周期，也方便后期管线运维时的支吊架调整与更换。
