电力电缆敷设用模块化曲线导向装置

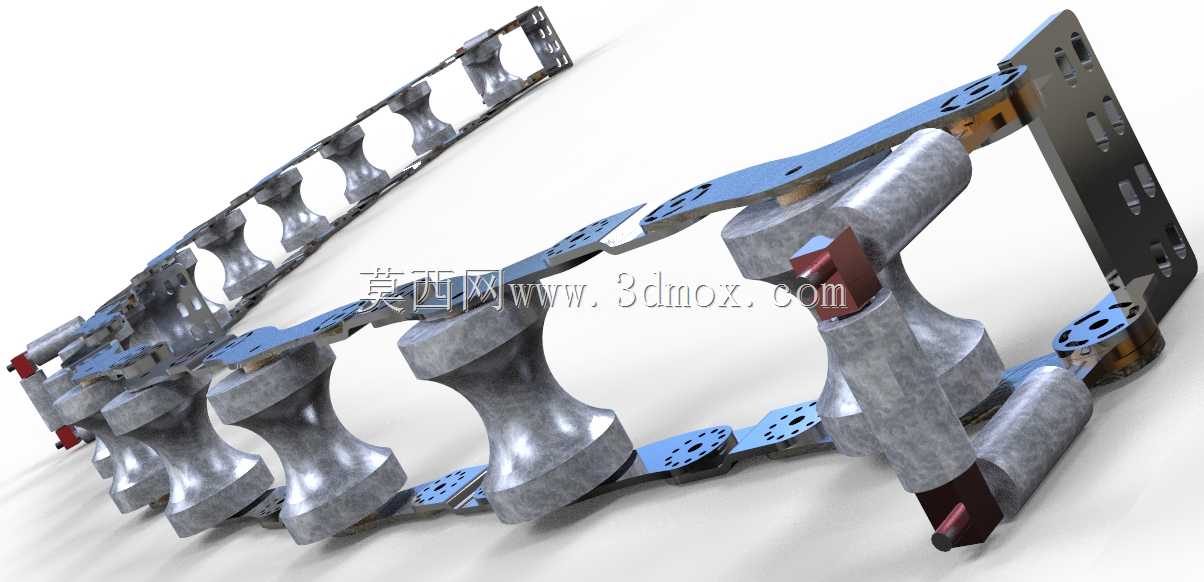

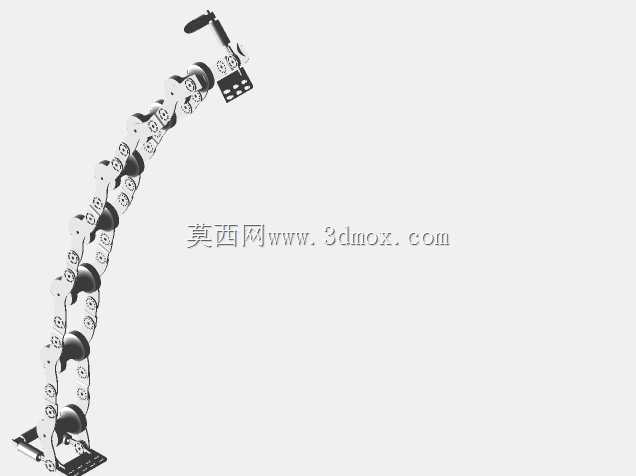

在电力工程长距离电缆敷设作业场景中，线缆转向、曲线段排布一直是施工环节里容易出现护套磨损、排布错位、应力集中的痛点位置，常规的固定半径导向轮组很难适配不同转弯半径、不同线缆外径的敷设需求，尤其是在电缆沟、管廊转角、设备进线端这类空间受限的作业面，固定式导向结构往往需要现场临时焊接改制，既拖慢施工进度，改制后的结构也容易因为接触面棱角、曲率不连续给电缆外护套留下损伤隐患。这套模块化曲线导向结构，正是针对这类现场痛点做的结构优化，整体采用多节铰接的单元化设计，每一节导向单元都自带独立的腰鼓形导向辊，辊面做了圆弧过渡处理，和电缆外护套的接触形式为连续面接触，相比传统点接触的单轮导向，能大幅降低单位面积的接触压强，避免大截面高压电缆敷设时因为侧压力过大挤伤外护套甚至内部绝缘层。从结构设计逻辑来看，单节导向单元之间采用铰接式连接，相邻单元可以在水平方向实现一定角度的相对转动，使用者可以根据现场实际的转弯半径，灵活拼接调整整体的曲线曲率，不管是小半径的90度直角转角，还是大曲率的缓弯排布，都可以通过增减单元数量、调整铰接角度来适配，不需要额外定制特殊曲率的导向构件。导向辊的安装位置做了下沉式设计，辊面高出安装基板的高度经过测算，刚好能承托常见外径区间的中低压电力电缆，同时两侧的限位结构可以避免线缆在敷设牵引力作用下从辊面滑脱，安装基板上预留的标准化安装孔位，既可以直接固定在临时敷设的支架上，也能和现有电缆输送机、放线架的安装接口做适配，不需要额外打孔改制。整套结构的安装边界做了充分的冗余设计，单节单元的宽度控制在常规电缆沟支架的安装宽度范围内，拼接后的整体结构底部平整，可以直接放置在硬化的施工面或者支架平面上，不需要额外做基础找平。在实际使用过程中，这种模块化结构还有一个很实用的优势，就是局部构件出现磨损时，可以单独更换对应的导向辊或者铰接单元，不需要整体报废替换，能有效降低施工过程中的耗材成本。导向辊的转动阻尼经过匹配调校，既不会因为阻尼过大增加电缆敷设的牵引阻力，也不会因为阻尼过小导致线缆滑动过快出现排布松散的问题，在多根电缆并排敷设的曲线段，还可以通过多组结构并排拼接，形成多通道的导向路径，保证不同回路的电缆在曲线段保持均匀的排布间距，避免交叉叠压给后续的电缆运维、散热留下隐患。
