带支架离心式叶轮传动组合结构

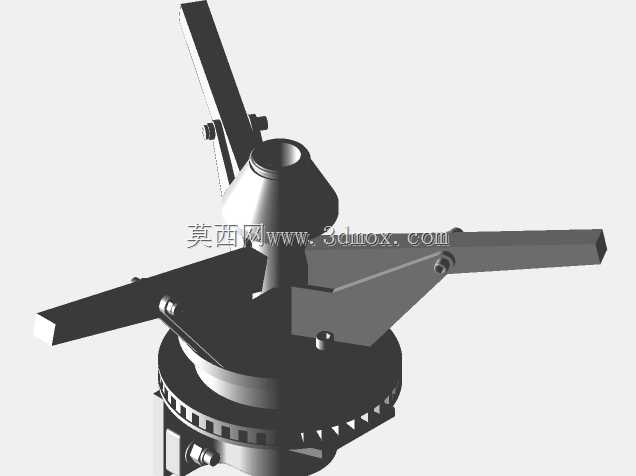

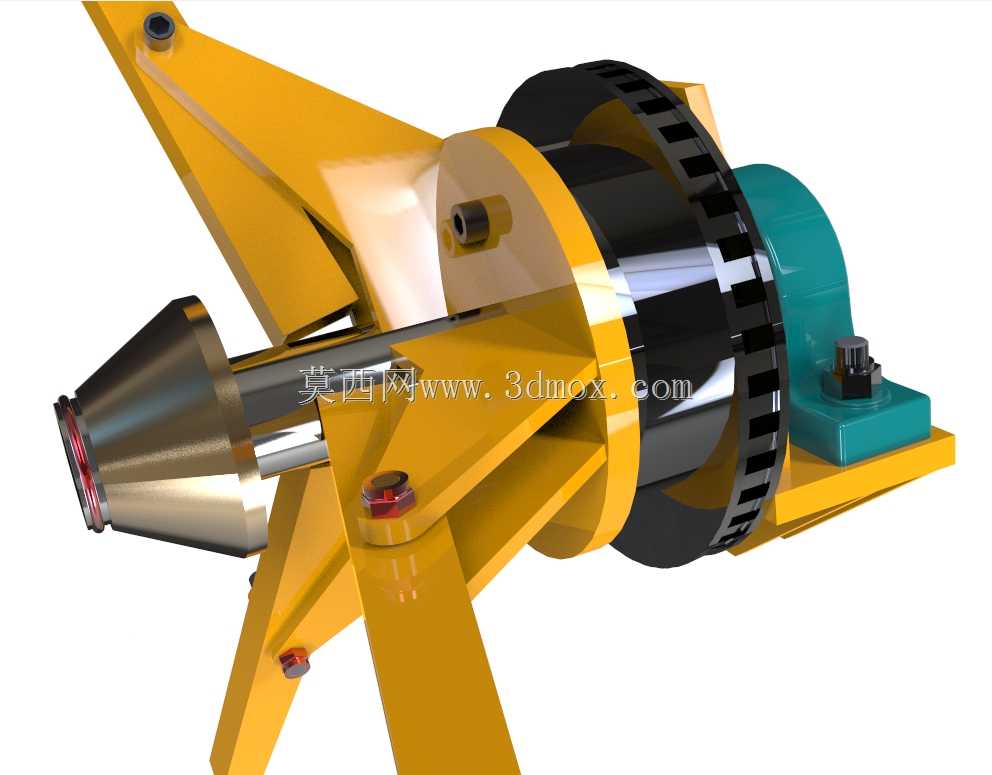

这套结构常见于流体输送、物料抛送类设备的核心传动端，在小型离心风机、管道增压送风设备、轻型物料气力输送装置中都能见到同逻辑的结构布局。从结构组成来看，黄色三角放射状支架承担整机的安装定位与载荷承载功能，三支放射臂的末端均预留了安装孔位，可直接通过螺栓固定在设备壳体或者安装基座上，支架臂做了变截面的加强设计，在控制整体重量的前提下，保证旋转作业时的结构刚性，避免长期受交变载荷出现臂体形变。中间的黑色带齿环部件是传动连接的核心，既承担扭矩传递的作用，齿形结构也可配合测速传感器实现转速实时监测，或是作为制动环节的摩擦配合面，满足设备运行状态监控与安全制动的需求。前端的锥形金属导流头直接与主轴连接，锥形曲面的设计可以降低流体进入叶轮区域时的紊流阻力，引导介质顺畅进入做功区域，减少入口处的能量损耗。后侧的青绿色部件是轴承安装座，内置的轴承组件为旋转主轴提供径向与轴向的支撑，座体上预留的注油孔可方便日常维护时补充润滑脂，延长轴承的使用寿命，安装座与支架之间通过定位止口配合，保证主轴与支架的同轴度，降低旋转时的径向跳动量。设计过程中优先考虑了安装边界的适配性，支架的三个安装孔呈120度均匀分布，适配多数圆形壳体的安装点位，整体轴向尺寸控制紧凑，可直接嵌入到设备的腔体内部，不需要额外增设延长连接结构。主轴与各回转部件的连接均采用键连接加端面锁紧的方式，既保证扭矩传递的可靠性，也方便后期拆解维护，更换易损部件。在实际工况中，这类结构的转速适配范围较广，可根据配套设备的动力参数调整动平衡等级，支架的表面做了防锈涂装处理，可适应一般工业环境下的使用需求，不需要额外做表面防护处理。各部件的配合公差选取上，轴承座与轴承外圈采用过渡配合，主轴与轴承内圈采用过盈配合，保证高速旋转时不会出现配合面打滑的问题，齿环与轮毂的连接采用过盈加定位销的方式，避免大扭矩传递时出现齿环跟转失效的情况。
