双辊式锥形轴承安装定位工装结构

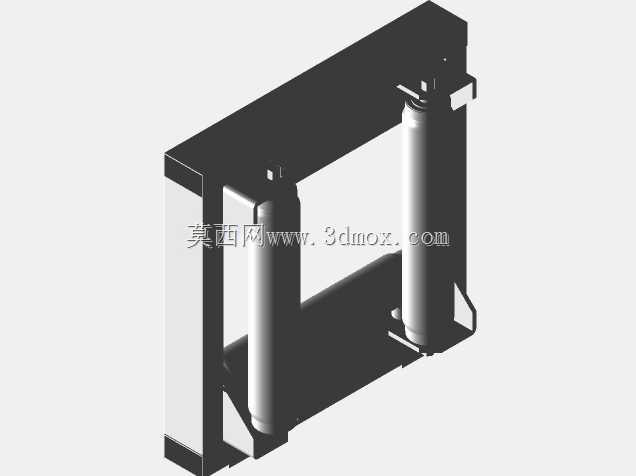

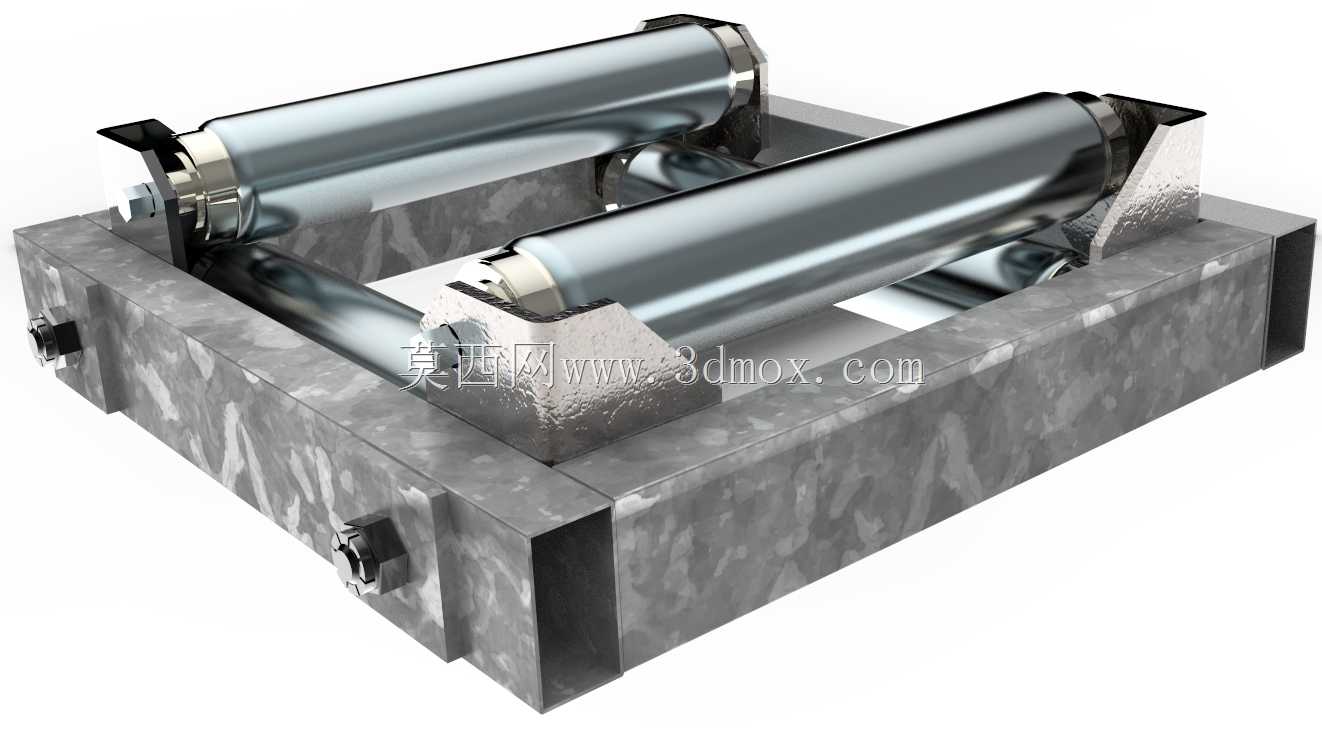

这套工装结构主要服务于锥形滚动轴承的装配、检测与存放环节，在轴承生产车间、设备维修工段、传动部件装配工位都有很高的适配性。日常作业里，锥形轴承的内圈外圈属于分离式结构，存放和转运过程中如果没有可靠的定位支撑，很容易出现滚道磕碰、保持架变形、滚动体移位的问题，直接影响后续装配精度和轴承使用寿命，这套双辊支撑结构就是针对这类痛点设计的。从结构设计逻辑来看，整体采用方钢焊接的框架式基座，基座两侧的支撑座做了铣削加工，保证两个平行辊轴的安装面平面度控制在合理公差范围内，两根平行的镀铬辊轴作为主要承载面，辊轴直径匹配对应规格锥形轴承的外圈滚道曲率，放置轴承时可以让轴承外圈自然贴合在两根辊轴的圆柱面上，不需要额外的夹紧机构就能实现轴承的径向定位，避免轴承滚动体直接接触硬质基座表面造成损伤。基座侧面预留的锁紧螺栓结构，可以根据不同宽度的轴承调整两根辊轴的间距，适配一定尺寸范围内的锥形轴承存放与检测需求，不需要针对单一规格轴承制作专属工装，能减少工位上的工装种类，降低工装管理成本。从安装边界来看，整体基座采用矩形框架结构，底部为平整的安装面，可以直接固定在装配工作台的台面上，也可以配合转运托盘实现工位间的周转，整体高度设计符合人工操作的 ergonomic 要求，作业人员取放轴承时不需要过度弯腰或者抬臂，能降低长时间装配作业的疲劳感。在实际使用场景中，这套工装除了用于轴承的临时存放，还可以配合百分表完成轴承的径向游隙检测：将轴承放置在双辊支撑面上，转动轴承外圈就可以无卡滞地完成整圈游隙测量，不会因为支撑点不合理导致测量数据出现偏差；在轴承压装作业前，也可以将待压装的轴承预先放置在这套工装上完成清洁、涂脂工序，避免轴承直接放置在工作台面上沾染铁屑、灰尘等杂质。结构设计上没有采用复杂的传动或者锁紧机构，所有零部件都采用常规的机加工艺制作，辊轴表面做了镀铬硬化处理，耐磨性能优异，长期使用不会出现表面划伤、锈蚀的问题，支撑座与基座之间采用螺栓连接，后期如果辊轴出现磨损，可以单独拆卸更换，不需要整体报废工装，维护成本很低。框架式的基座结构在保证整体刚性的前提下，尽可能降低了工装自身重量，单人就可以完成工位间的搬移调整，基座内部的空腔还可以临时放置装配用的调整垫片、锁紧螺母等小零件，提升工位的空间利用率。
