带减震安装底座的电动马达结构设计

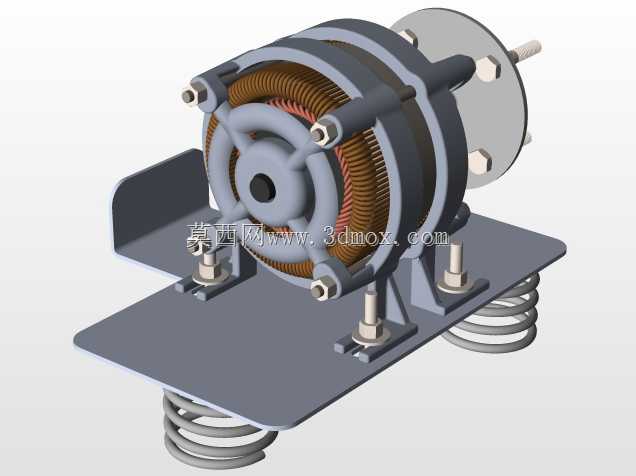

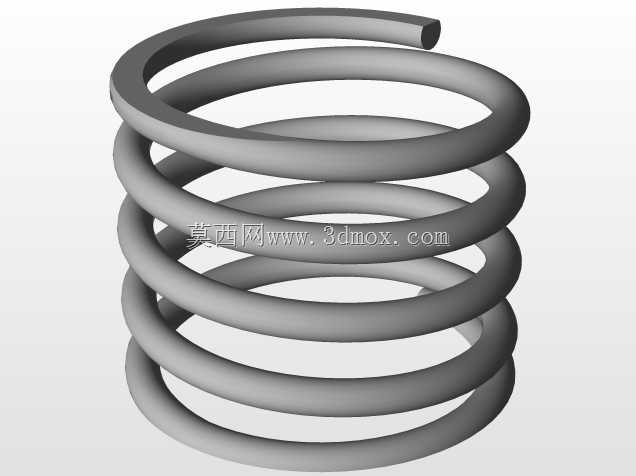

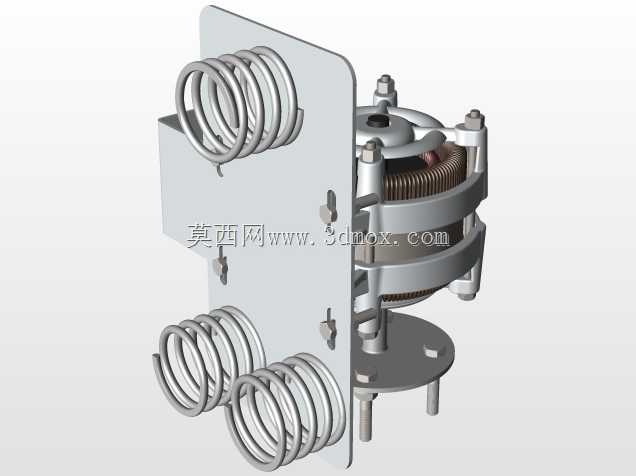

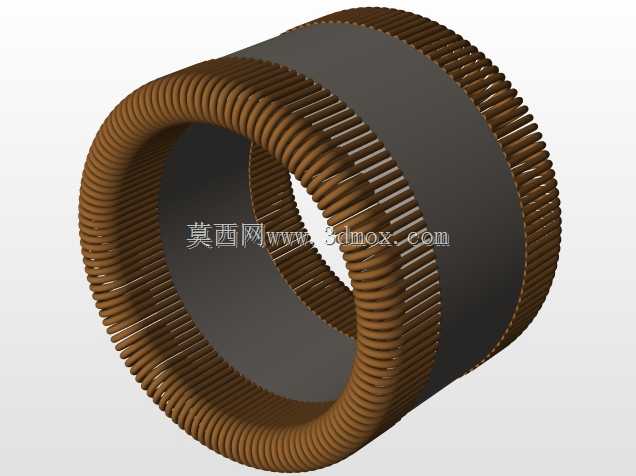

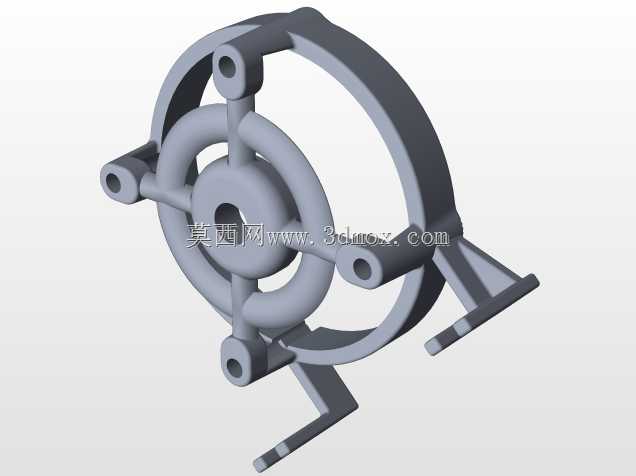

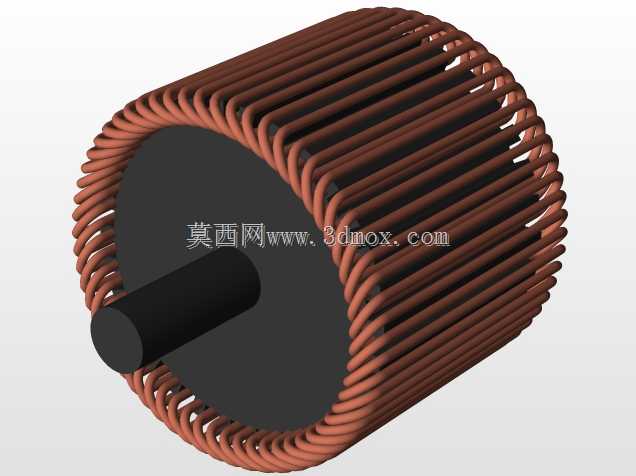

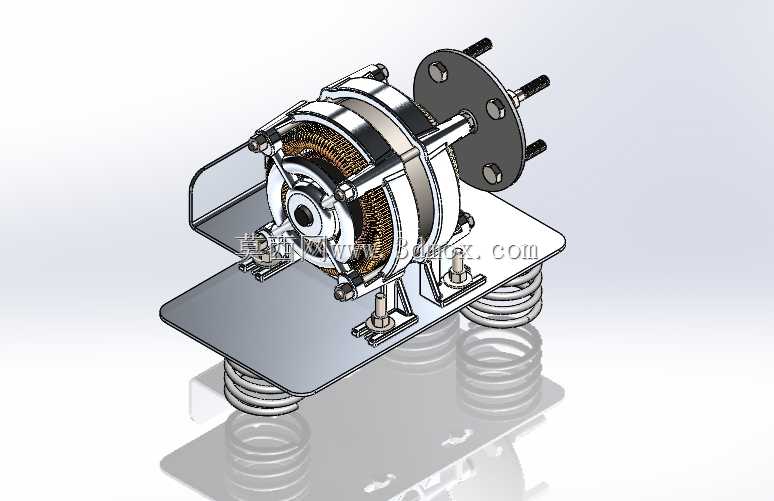

这款电动马达的结构设计，首先考虑到了小型动力输出场景下的安装适配性，底部采用平板式安装基板搭配螺旋弹簧减震组件，能够在设备运行过程中吸收电机运转产生的径向与轴向振动，避免振动传导至配套设备机架引发共振问题，在小型自动化输送线、桌面级加工设备、实验台动力模组这类对振动控制有要求的场景中，这种减震安装结构可以有效降低整机运行噪音，提升设备运行稳定性。从结构布局来看，马达主体采用外露式绕组与端盖紧固结构，输出端采用法兰式安装接口，接口上预留的多根定位螺柱可以直接对接负载端的连接法兰，省去额外设计转接件的步骤，安装时只需对准螺柱孔位锁紧螺母即可完成动力端与负载的刚性连接，大幅缩减装配调试的周期。设计过程中，安装基板的尺寸边界充分考虑了常规小型设备的安装空间预留，基板上的固定腰型孔可以适配不同孔距的机架安装位，不需要在机架上重新打孔攻丝，降低现场安装的改造工作量。马达的防护挡板设置在绕组外侧，既可以阻挡运行过程中外界的粉尘、碎屑直接落到绕组线圈上，又不会完全封闭绕组影响散热，在常规车间环境下使用时，能够平衡防护性能与散热需求，避免电机长时间运行出现过热退磁的问题。底部的减震弹簧采用对称式四点布局，每个弹簧配套上下定位座，定位座与安装基板、电机本体之间采用螺栓紧固，不会因为长期振动出现弹簧移位、脱落的问题，弹簧的刚度选型匹配马达自身重量与额定转速下的振动频率，既不会因为刚度过大失去减震效果，也不会因为刚度过小导致电机运行时出现过大的晃动量影响输出精度。输出法兰的端面跳动公差在设计时控制在小型动力设备的通用精度范围内，对接同步带轮、联轴器等常规传动件时，不需要额外做动平衡校正就可以满足常规传动需求，对于做非标设备设计的工程师来说，这类结构的马达模型可以直接导入装配体中做干涉检查与安装位校核，不需要重新绘制电机的外形与安装尺寸，能够大幅缩短方案设计阶段的建模时间。在实际选型适配时，需要注意安装基板下方预留的弹簧压缩空间，避免机架上的凸起结构干涉弹簧的正常形变，输出端的螺柱长度可以根据对接负载的厚度做适配调整，模型中保留的所有安装接口尺寸都符合小型动力电机的通用安装规范，可以直接对应市面上同规格电机的实际安装参数，不会出现模型尺寸与实物不符导致的装配干涉问题。
