带螺旋桨简易外转子无刷直流电机结构

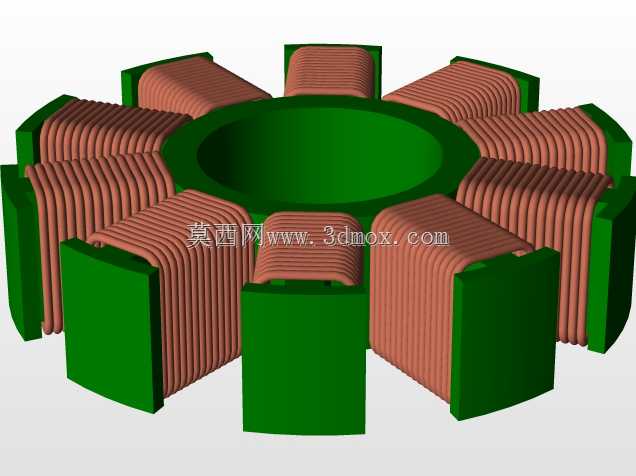

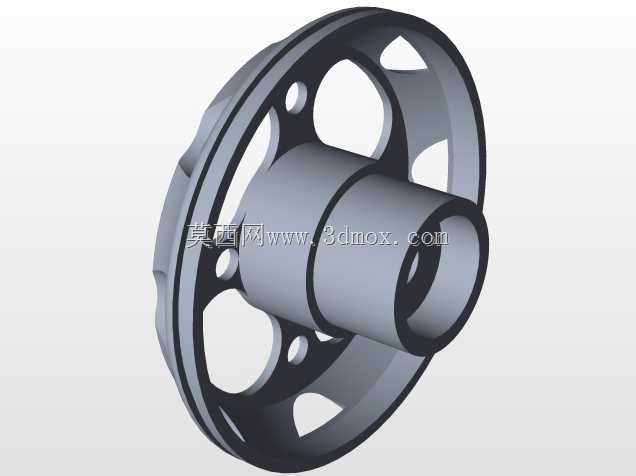

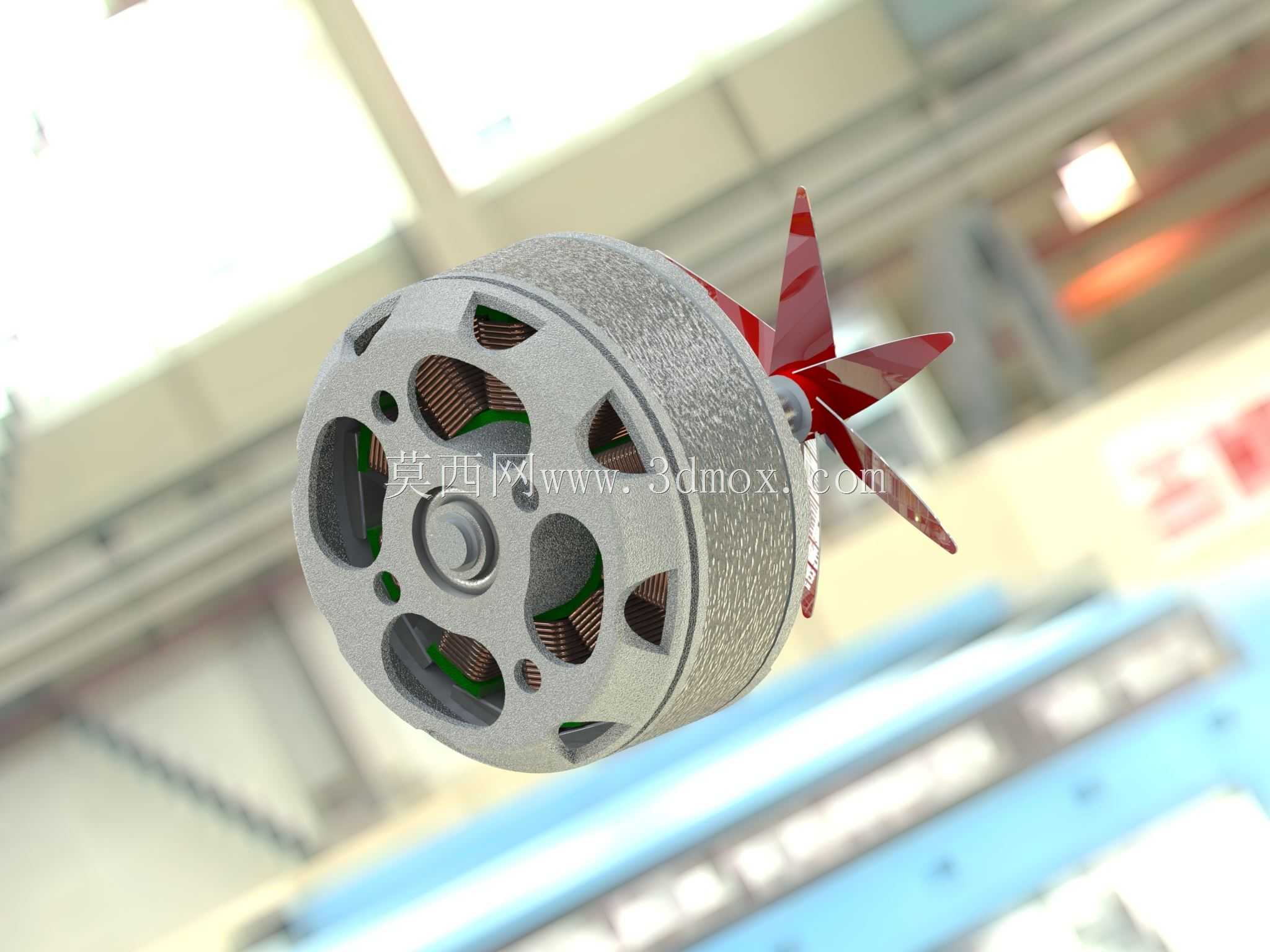

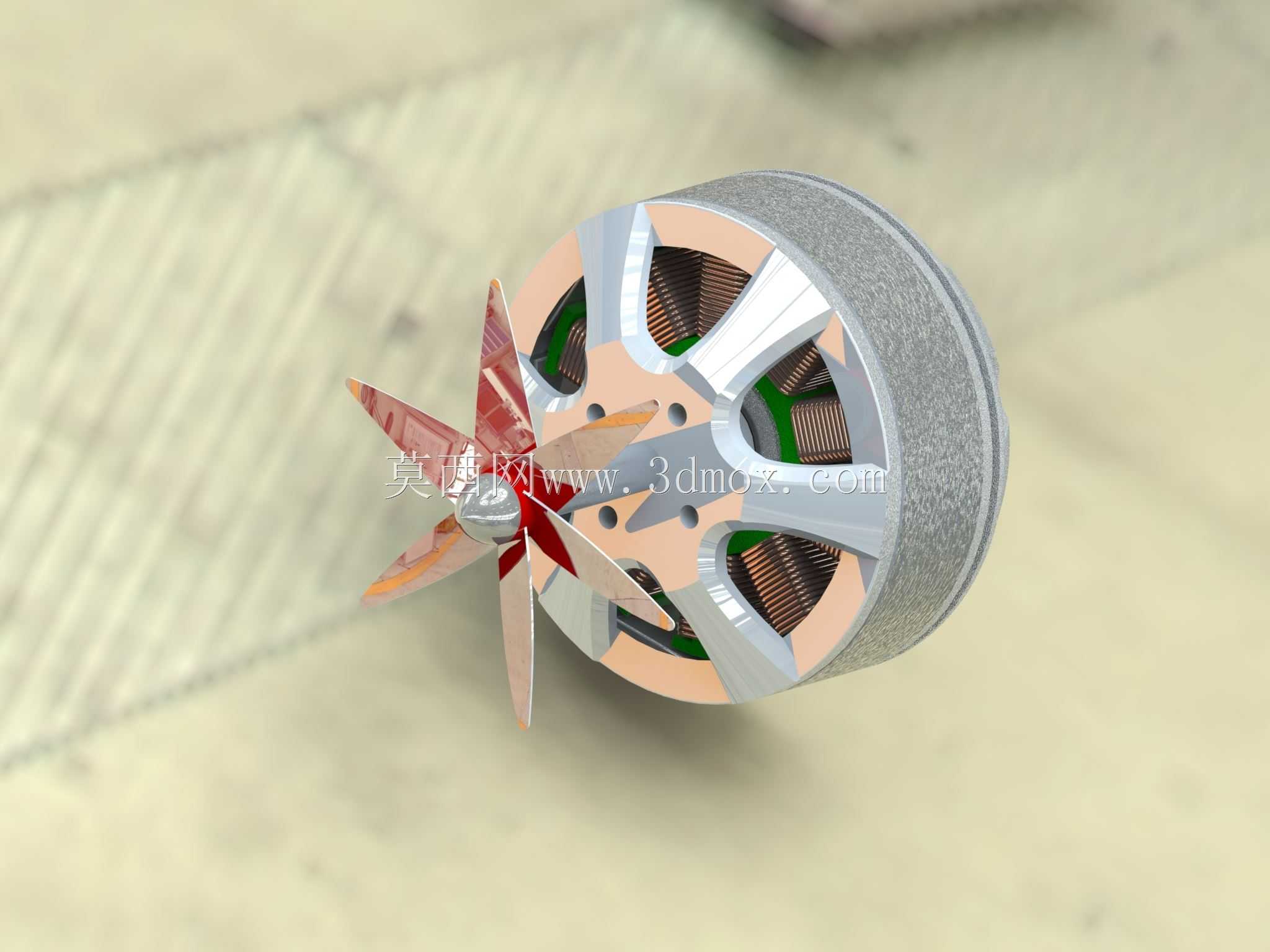

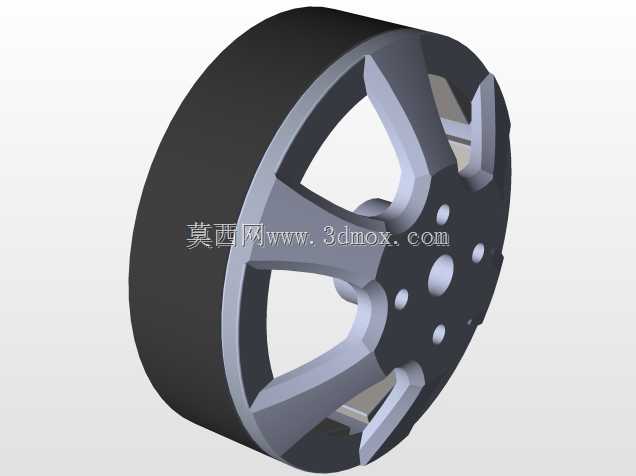

这款外转子无刷直流动力总成，核心适配小型多旋翼无人机、固定翼航模以及微型便携动力设备的动力输出场景，日常选型中常作为小型低空飞行器的核心动力单元，也可适配桌面小型风冷装置、微型传动实验台的动力源使用。从结构设计逻辑来看，采用外转子排布方案，将定子绕组固定在中心基座位置，永磁体贴装在旋转外壳内壁，转子外壳直接作为动力输出端，可直接对接螺旋桨或负载轮，省去了额外的传动连接结构，能有效降低动力传输过程中的损耗，同时缩减整体轴向安装尺寸。定子部分采用多槽集中绕组排布，绕组端部做了规整的绝缘包覆处理，配合定子铁芯的斜槽设计，能大幅降低运转过程中的齿槽转矩，让动力输出更平顺，避免低速运转时出现卡顿抖动的问题。转子外壳采用一体化压铸铝材质，外壳表面做了细密的防滑纹理处理，既可以提升转子旋转过程中的散热效率，也能增强外壳的结构强度，应对高速旋转时的离心力负载。前端集成的螺旋桨采用多叶曲面设计，桨叶的翼型经过气动优化，在高转速下能获得更高的推进效率，同时降低气流扰动产生的噪音，桨叶与转子输出端采用快拆式定位孔对接，安装时只需对准定位柱锁紧固定件即可完成装配，日常维护更换桨叶无需拆解电机主体。从安装边界来看，电机中心基座预留了标准的安装孔位，孔位间距适配主流航模动力安装架的通用尺寸，基座的轴向定位面做了精加工处理，能保证安装后电机轴与安装面的垂直度，避免高速运转时出现偏心振动。整体径向尺寸控制紧凑，在同功率级别的无刷电机中，径向占用空间更小，能适配更多狭窄安装空间的设备需求。绕组的出线端从基座中心位置引出，出线位置做了防拉扯的护线结构，避免设备震动过程中线缆与基座摩擦破损。实际使用中，这款动力结构的运转转速区间覆盖广，从低速大扭矩输出到高速巡航状态都能保持稳定的动力输出，外转子的转动惯量更大，运转时的转速波动更小，搭配对应的电调设备可以实现精准的转速控制，满足不同负载场景下的动力调节需求。散热方面，转子旋转时自带的气流可以直接带走定子绕组和铁芯产生的热量，即使长时间满负载运转，也能将绕组温度控制在合理区间，无需额外加装散热装置，进一步简化了配套设备的结构设计。
