带缓冲结构的双轴连接弹簧联轴器

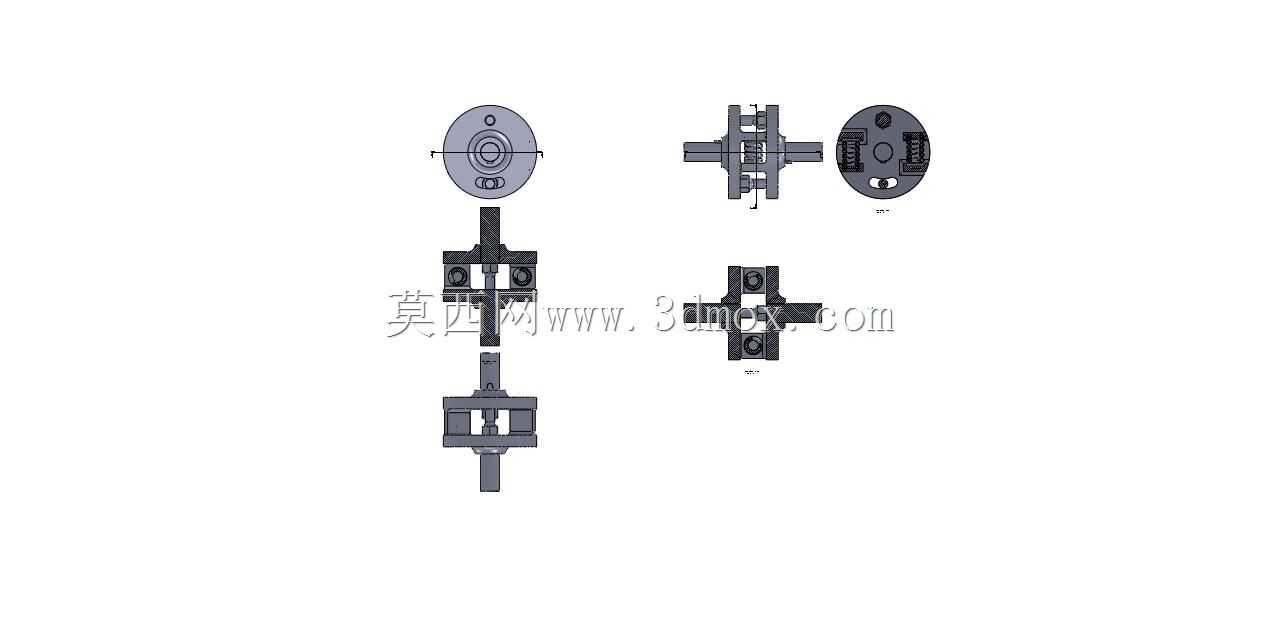

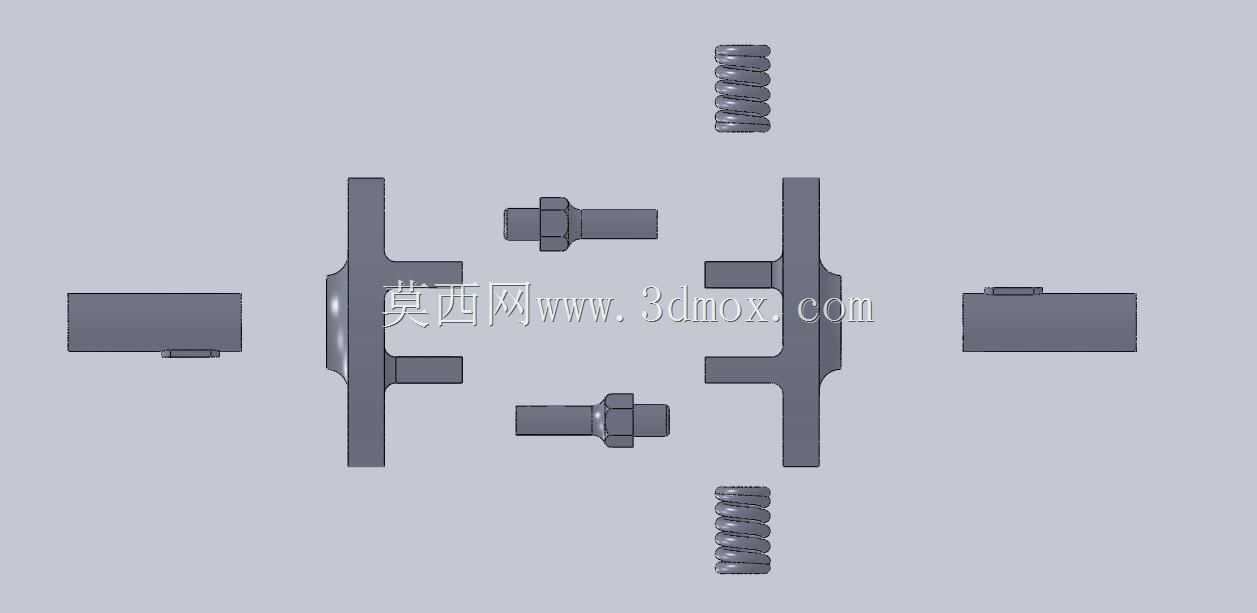

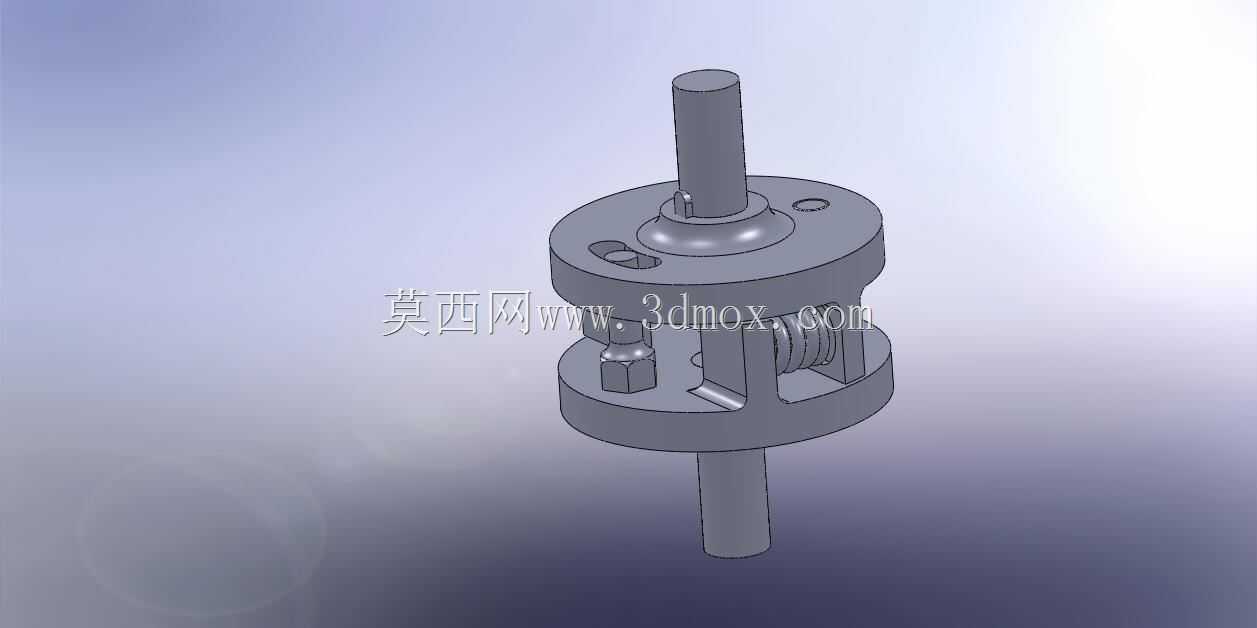

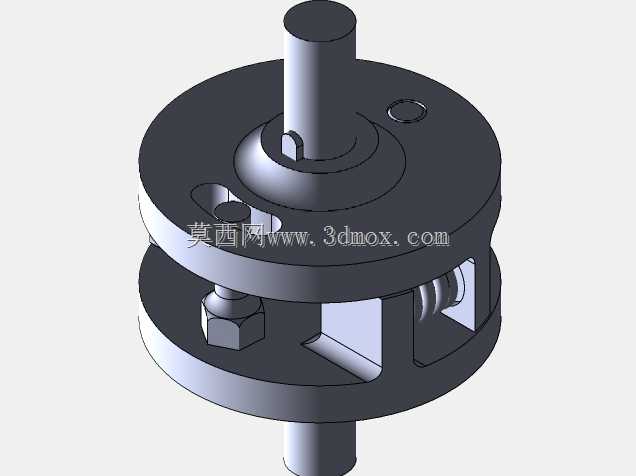

在各类存在冲击载荷的传动场景中，轴系连接的可靠性直接决定整套设备的运行寿命，这款弹簧联轴器正是针对频繁正反转、存在瞬时冲击扭矩的传动工位设计的挠性连接部件。不同于刚性联轴器无法补偿轴系偏移、无缓冲能力的缺陷，该结构依靠内置弹簧组作为弹性缓冲核心，在两轴传递扭矩的过程中，可有效吸收瞬时冲击载荷，削弱冲击断裂对轴系及相连传动零件的损伤，常见于小型自动化输送线、轻工包装设备、小型机床进给轴这类启停频繁、负载存在波动的传动工位。从结构设计逻辑来看，该联轴器采用上下对称的盘式壳体结构，两端分别设置轴孔用于连接主动轴与从动轴，壳体内部预留弹簧安装腔，周向均匀布置的压缩弹簧可在扭矩传递时产生微量弹性形变，既可以补偿两轴间少量的径向、角向偏移，降低轴系对中精度的安装要求，又能在负载突变时通过弹簧形变储存、释放能量，避免冲击载荷直接作用在轴键、轴承等薄弱零件上。壳体侧面设置的锁紧螺栓结构，可在轴插入轴孔后完成径向锁紧，无需额外加工复杂的轴端固定结构，适配常见的光轴、键轴安装场景，安装时仅需保证两端轴插入深度达到设计值，锁紧螺栓扭矩符合对应轴径的锁紧要求即可，无需复杂的调试工序。从安装边界来看，该联轴器整体为圆柱式外形，径向最大轮廓尺寸适配小功率传动的安装空间，轴向长度预留了弹簧形变的伸缩余量，安装时需在两端轴系间预留对应轴向间隙，避免弹簧被完全压死失去缓冲作用；周向的锁紧螺栓突出量控制在合理范围，不会额外占用过多径向安装空间，可适配紧凑安装空间内的轴系连接需求。实际应用中，这类弹簧联轴器无需额外润滑维护，依靠金属弹簧的弹性特性即可长期稳定工作，相比橡胶弹性体联轴器，不存在橡胶老化、耐温范围窄的问题，可在常规工业车间环境下长期使用，在传递额定扭矩范围内，能有效降低轴系的振动传递，提升整套传动系统的运行平稳性。建模过程中对内部弹簧的预压缩量、壳体壁厚、轴孔配合公差都做了对应工程化处理，弹簧安装槽的定位结构可避免弹簧工作时出现移位，保证扭矩传递过程中各弹簧受力均匀，不会出现偏载导致的弹簧过早失效问题。
