派克Emeto系列25规格液压管夹组件

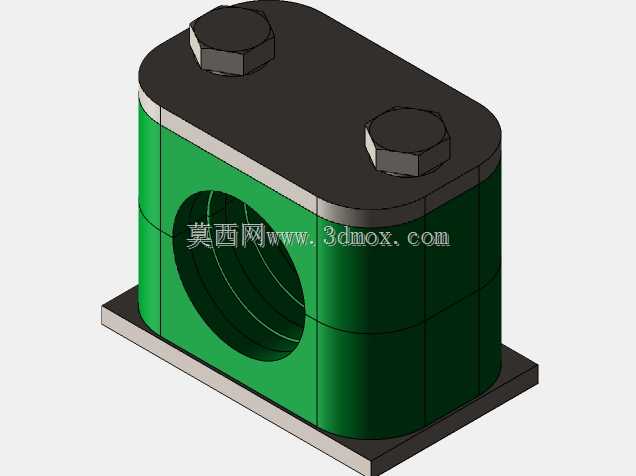

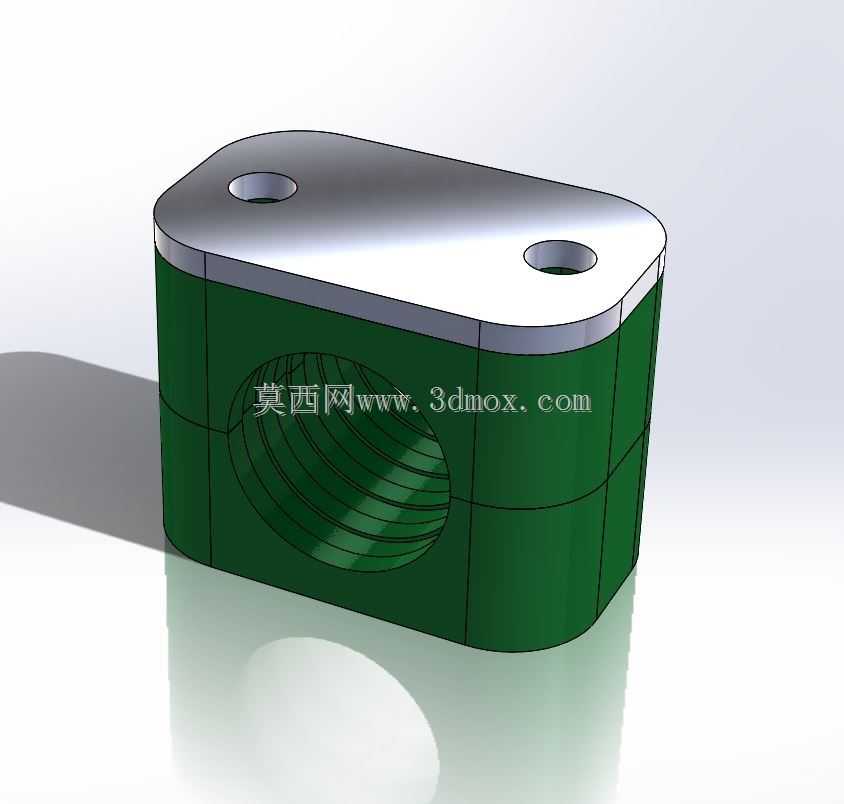

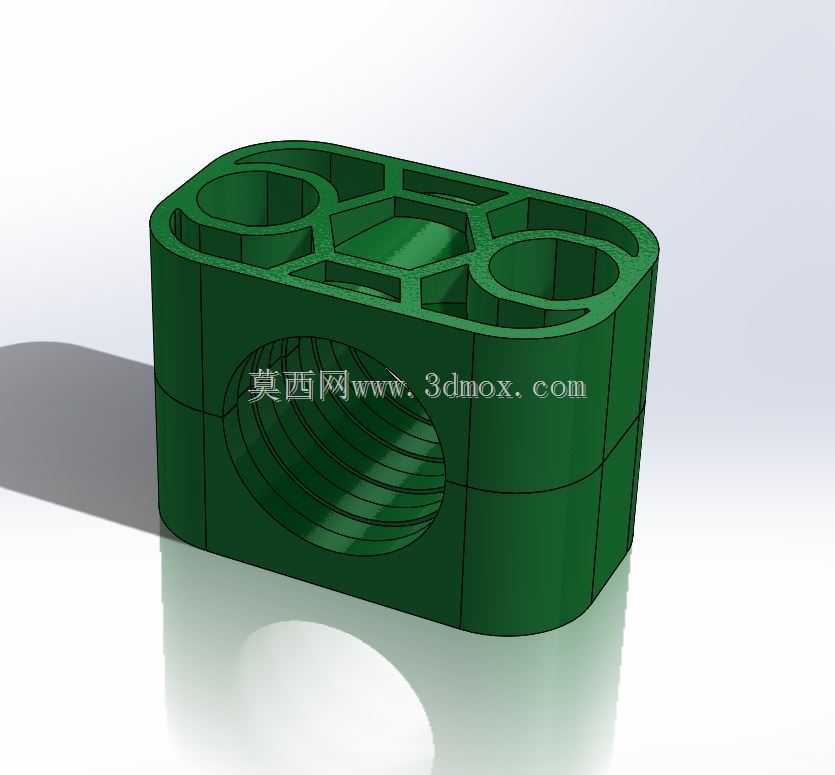

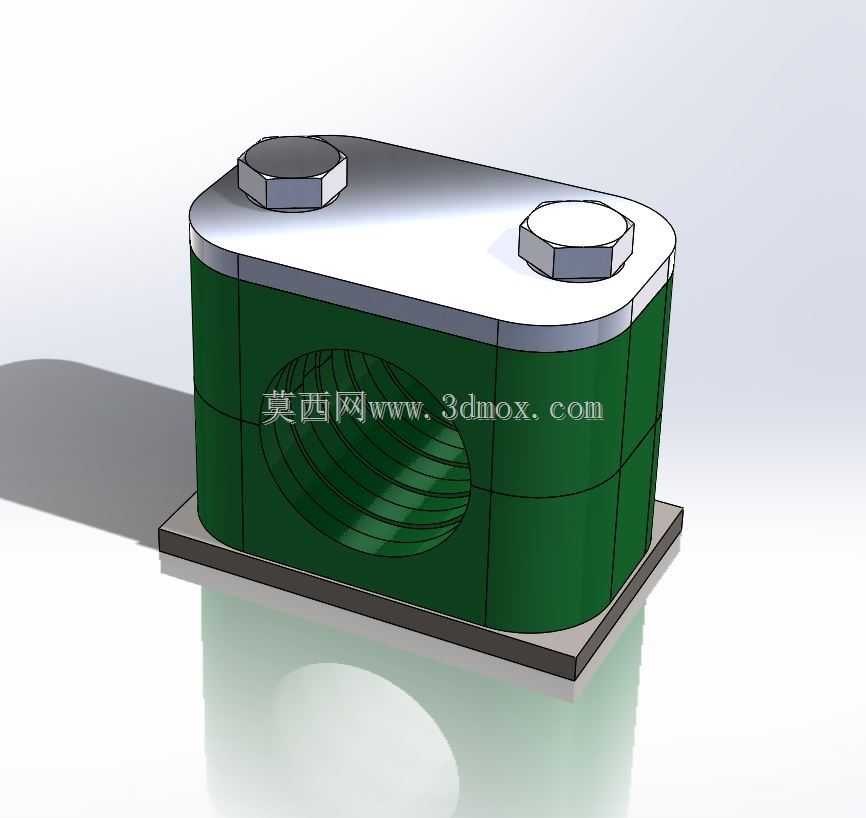

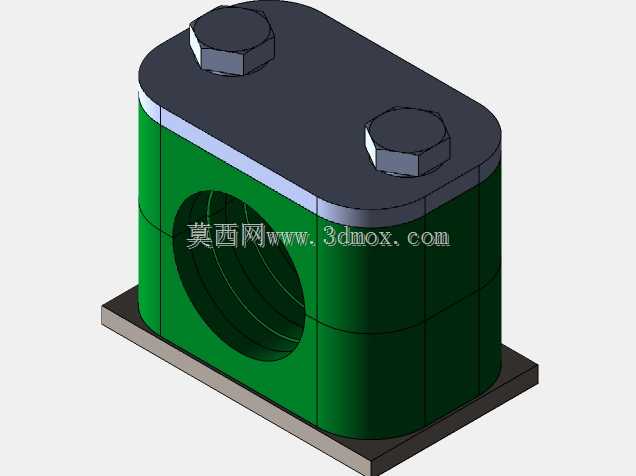

在液压系统、气动管路、润滑系统的布管作业中，管夹是保障管路排布规整、降低管路振动传导、避免管路间摩擦干涉的核心基础零件，这款适配25管径的管夹组件，针对工业现场的多场景安装需求做了结构适配，能覆盖多数中低压流体输送管路的固定需求。从结构设计来看，该管夹采用上下对合的夹体结构，夹体内腔做了与25管径完全匹配的圆弧曲面，曲面粗糙度控制在合理区间，夹紧时既能保证与管路外壁的贴合面积，又不会因局部应力集中夹伤管路外壁，尤其适合尼龙管、橡胶软管、薄壁金属硬管的固定场景。夹体主体采用增强工程塑料材质，自带一定的阻尼减振特性，能有效吸收设备运行时管路传递的高频振动，减少管路接头处的应力疲劳，降低管路渗漏的概率。顶部配置的两个六角锁紧件，可根据管路材质调整锁紧力矩，针对软管可适当降低锁紧力避免管路通径被压瘪，针对硬管可适当提高锁紧力保证固定强度，避免管路在流体冲击下出现窜动。底座部分做了平直安装面设计，预留的安装边界可适配焊接底板安装、直接螺栓固定安装两种方式，同时模型提供了三种配置形态：基础款仅含上下夹体与锁紧件，适合安装空间紧凑、直接将夹体固定在设备预制安装面的场景；带压板的款式增加了顶部压板结构，适合管路振动较大、需要更高锁紧可靠性的重载工况；带螺钉与焊接板的成套组件，适合现场无预制安装孔、需要先将焊接底板固定在型材或设备壁面再装配管夹的场景。在实际选型应用中，这类管夹常被用在液压站管路排布、机床润滑管路固定、工程机械车体管路走线、自动化生产线气动管路布置等场景，设计时夹体的外形轮廓做了圆角过渡处理，不会在安装维护时划伤操作人员，相邻管夹并排安装时的最小间距可根据夹体宽度预留，不会出现结构干涉。建模过程中对夹体的分模线、锁紧件的六角对边尺寸、安装孔的位置公差都做了还原，能直接用于管路排布的干涉检查、安装工位的空间校核，也可作为非标设备布管设计时的选型参考模型，帮助设计人员提前预判管路固定件的占用空间，避免后期装配时出现管路与其他结构件的位置冲突。
