卧式燃煤进料锅炉成套结构设计

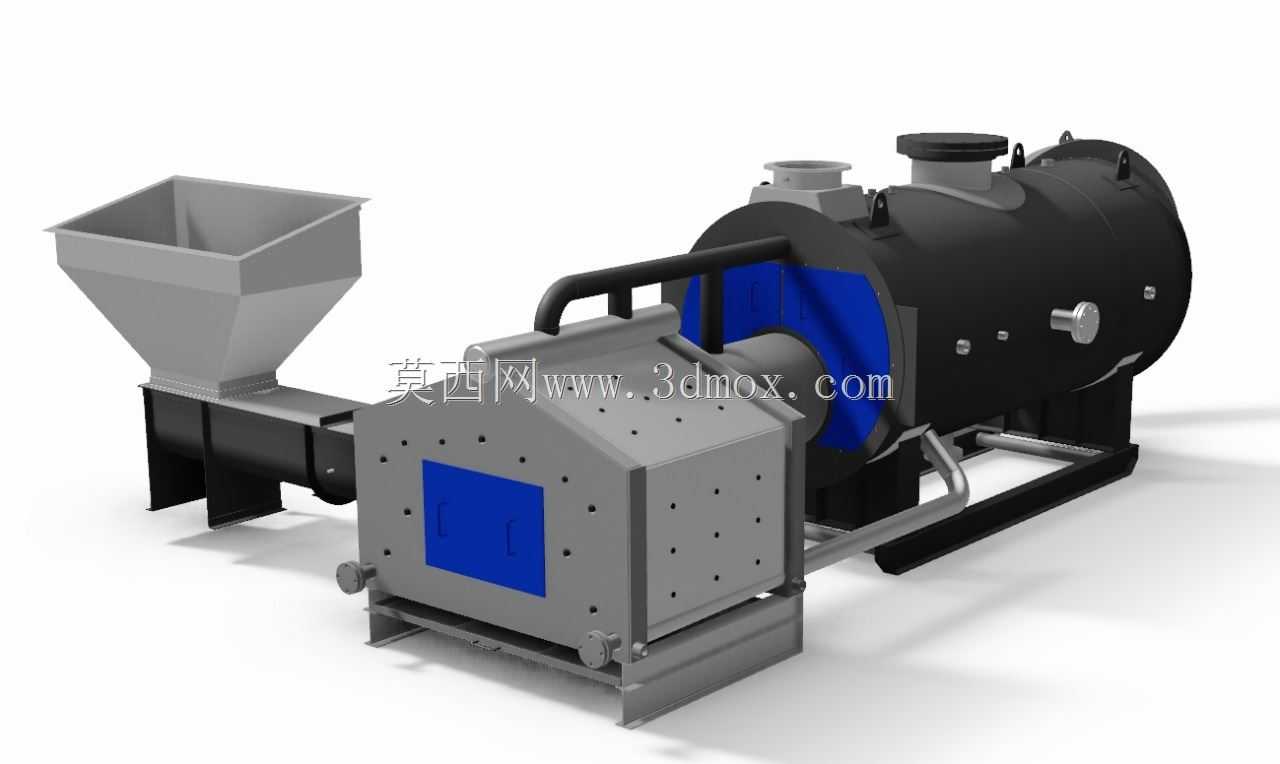

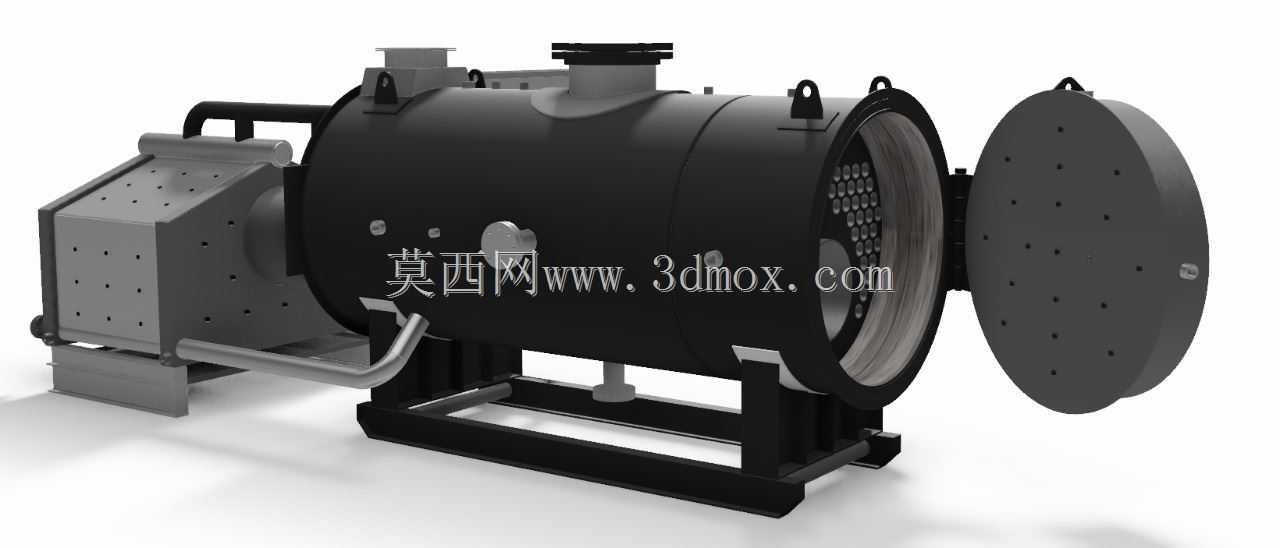

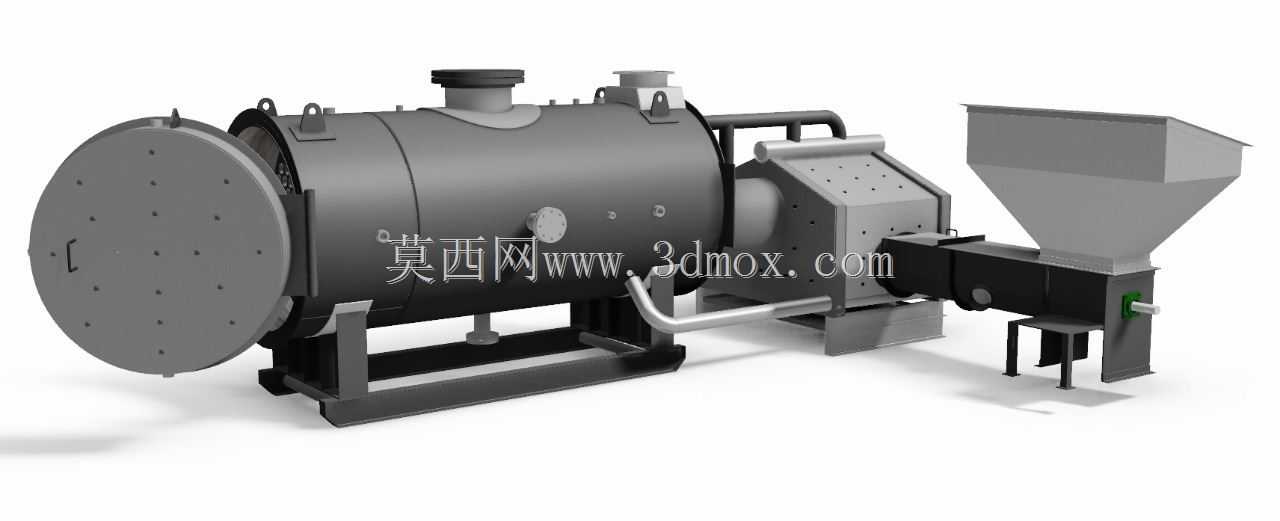

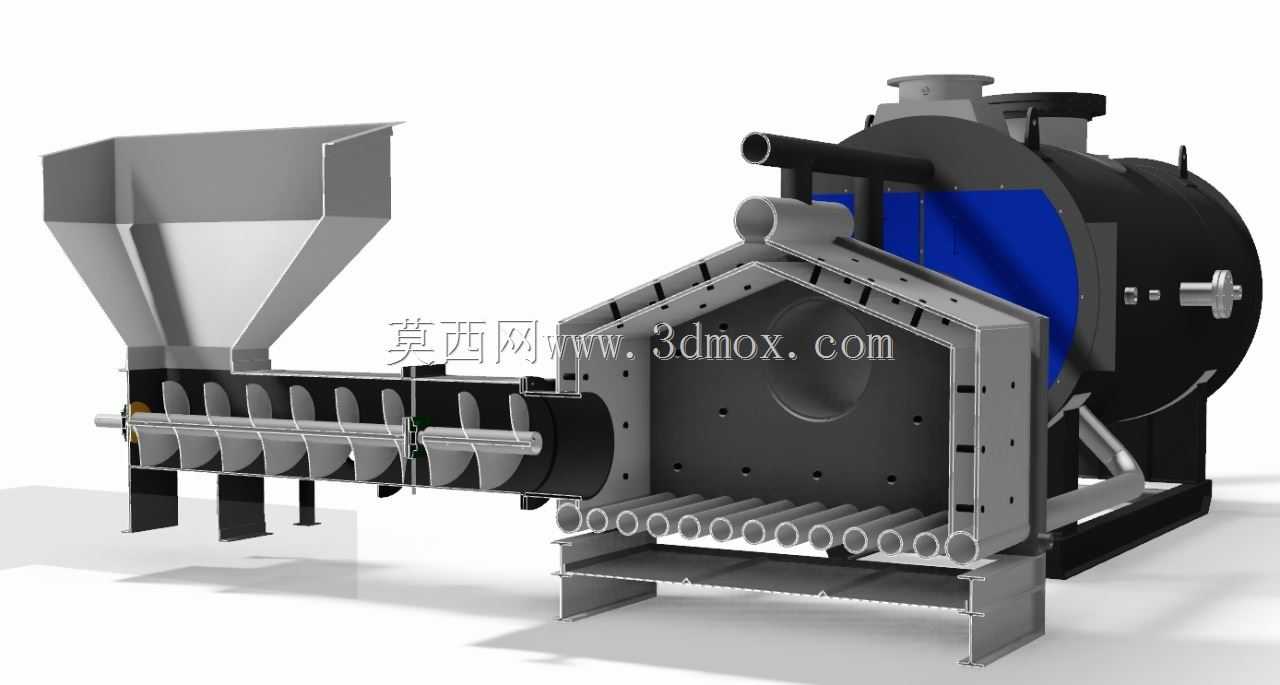

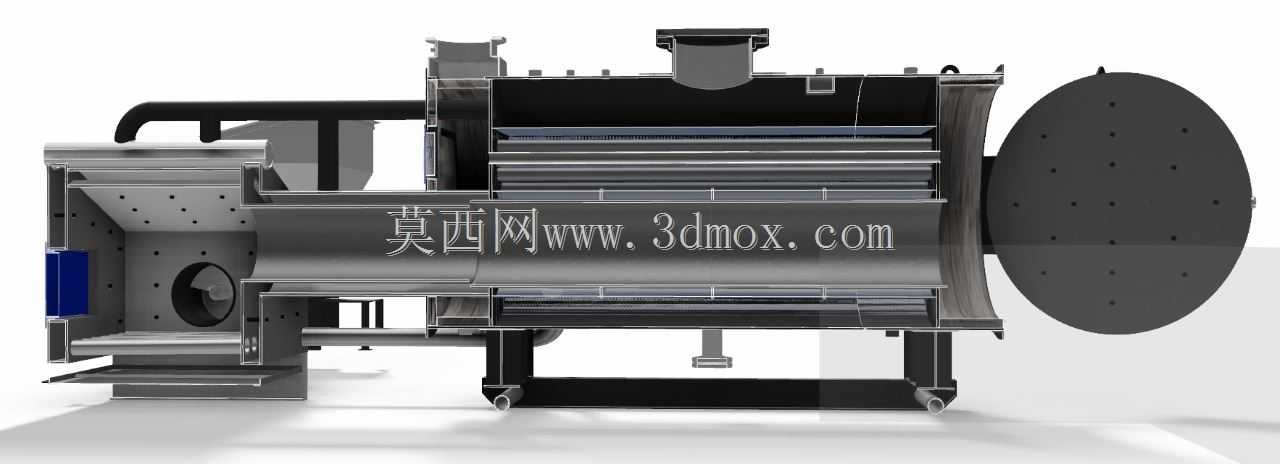

这套燃煤锅炉结构适配中小型工业生产供热场景，常见于食品加工、小型化工、农产品烘干等需要稳定低压蒸汽或热水输出的生产环节，可独立承担单车间或小型厂区的热能供给需求，无需复杂的外接管网配套。从结构布局来看，设备采用卧式炉体搭配前置螺旋进料机构的组合设计，进料端的斗式料仓可承接人工或皮带输送的燃煤原料，下方的螺旋输送机构可根据燃烧工况匀速将燃料推入炉腔，避免人工添料导致的燃烧工况波动，同时减少炉门开启带来的热量逸散。炉体主体采用圆筒形承压结构设计，内部预留了充足的燃烧换热空间，外侧布置的检修手孔可方便后期清理积灰、检修燃烧组件，侧面的观火孔可直接观察内部燃烧状态，无需频繁开启炉门。前端的燃烧机组模块集成了配风通道与点火观察结构，蓝色标识的检修盖板可快速拆卸，方便维护内部的配风调节组件，设备底部的一体式撬装底座将炉体、进料机构、管路接口整合为整体，安装时仅需完成水平找平、对接进出口管路与排烟通道即可投入使用，无需现场拆分组装。设计过程中充分考虑了现场安装的边界限制，进料斗的伸出长度、炉体的直径尺寸、底座的安装孔位都预留了常规工业厂房的安装适配空间，侧面的管路接口采用标准化法兰对接尺寸，可匹配常见的工业供热管路规格。设备的走台与扶手设置在炉体侧方，方便操作人员日常巡检、调节配风阀门，整体结构的受力点均落在撬装底座的纵梁上，避免炉体承压壳体直接承受额外载荷。进料机构的传动端与炉体之间设置了密封隔热结构，防止炉内高温烟气反窜至进料段造成燃料提前阴燃，同时减少热量传导至传动部件，延长驱动组件的使用寿命。炉体尾部预留了排烟接口与清灰口，可对接后续的除尘换热装置，进一步提升热能利用效率，整体结构兼顾了运行稳定性与维护便捷性，适配无复杂自动化配套的中小型生产场景使用。
