海浪驱动球形摆锤式发电装置结构

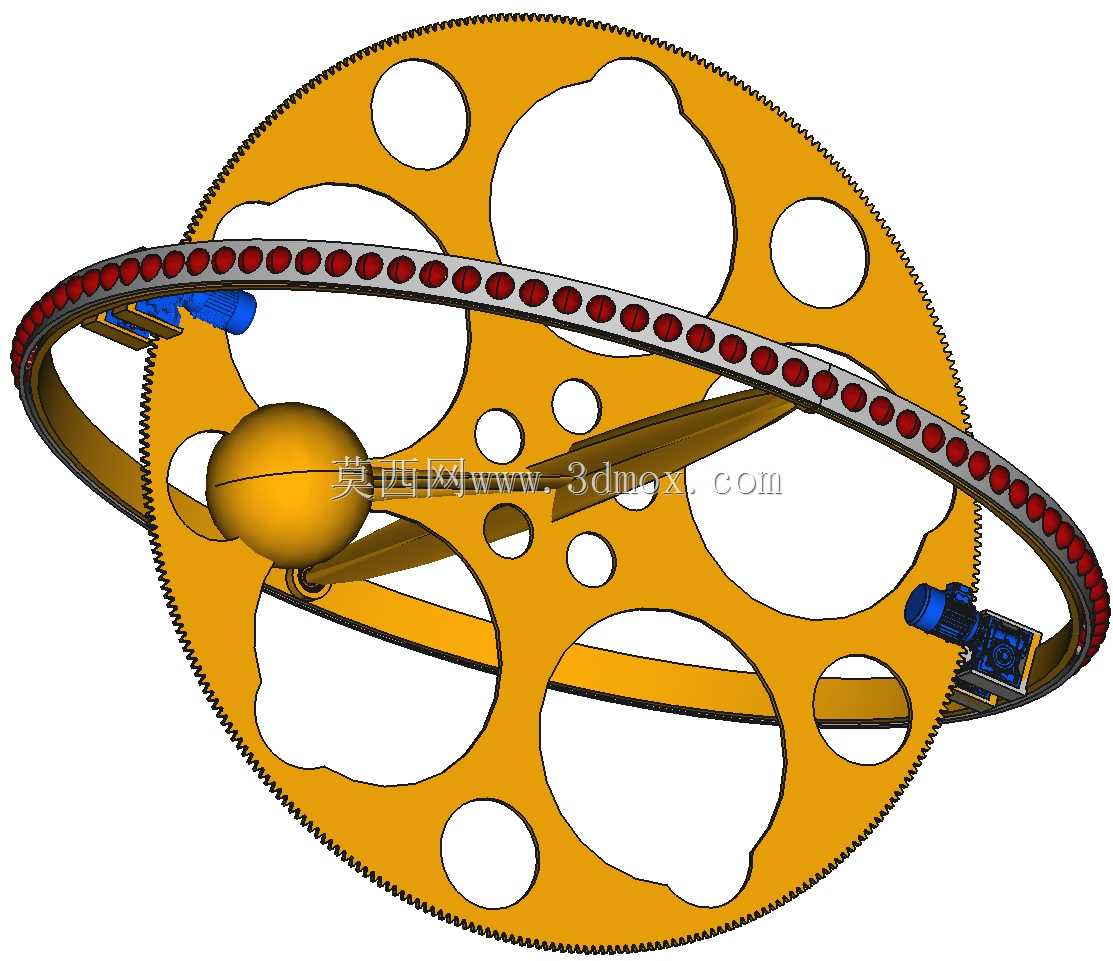

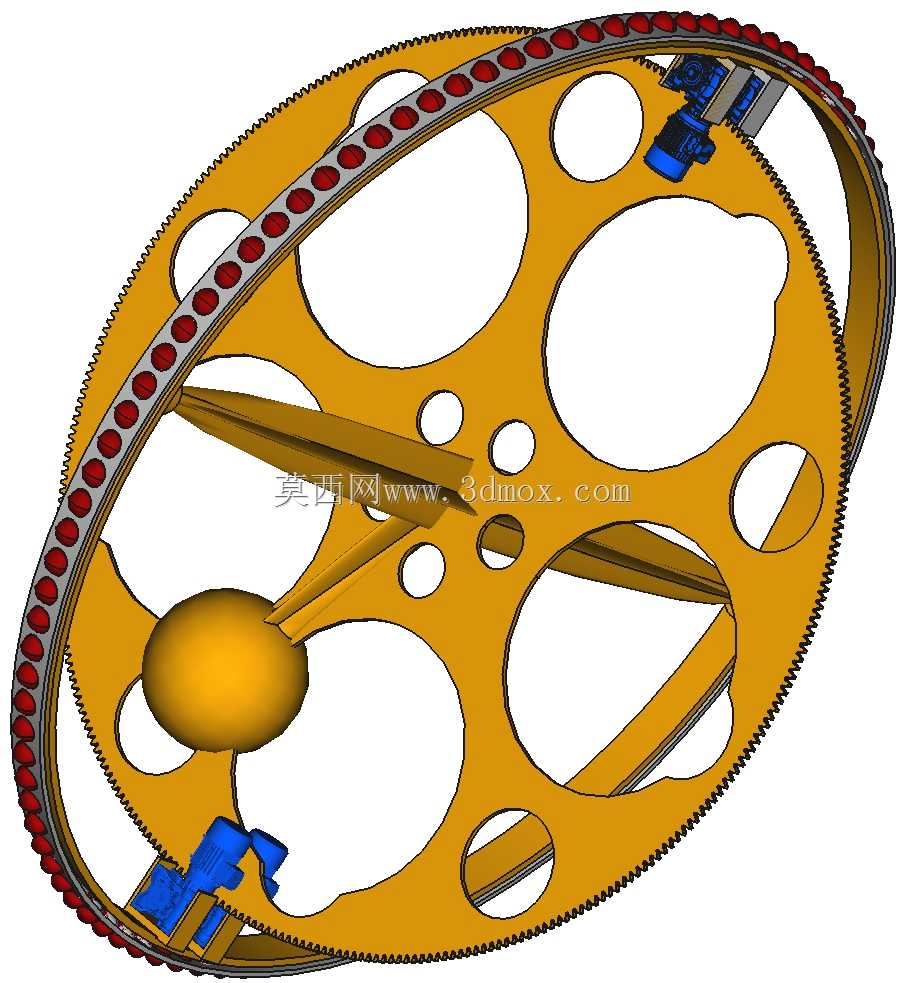

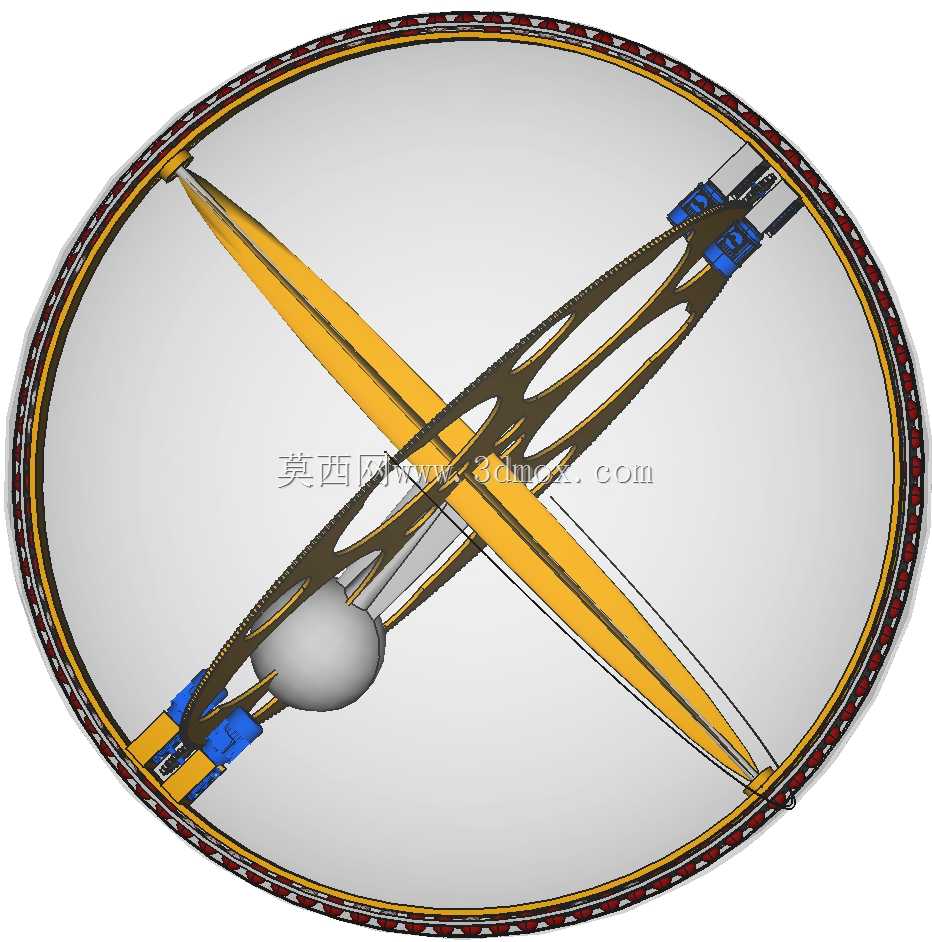

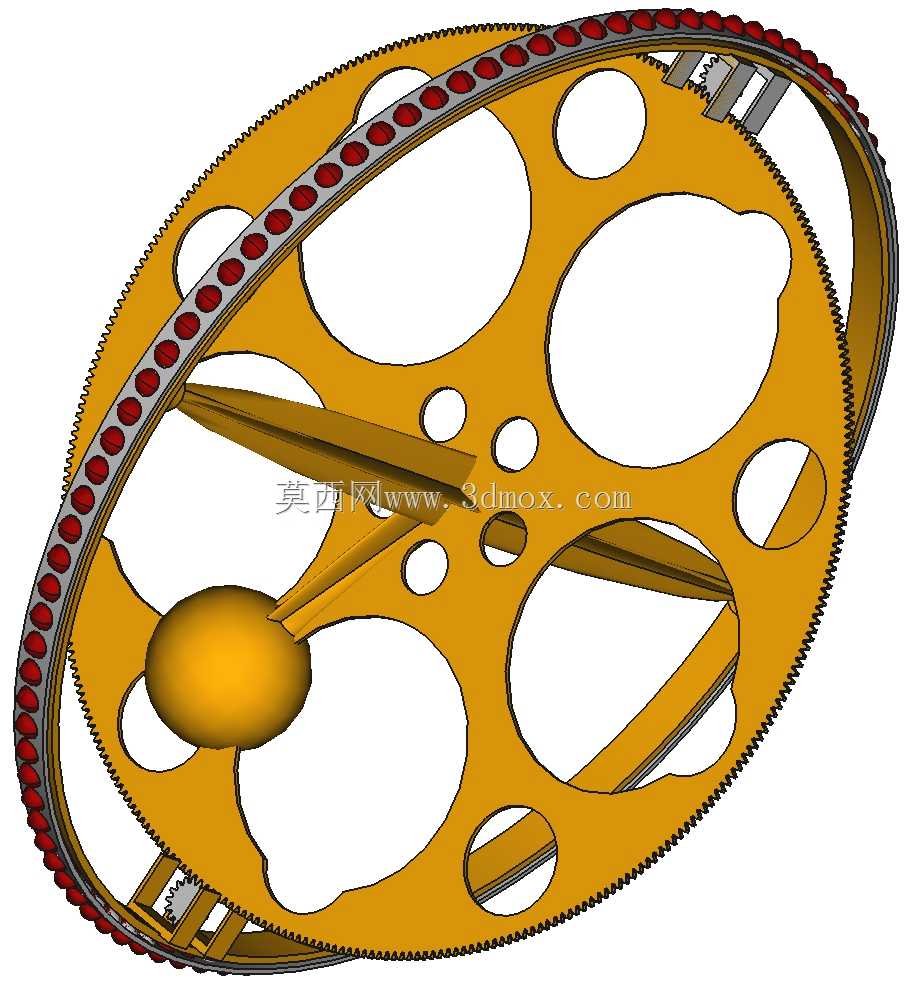

该发电装置针对近岸、离岸浮式海洋平台的分布式供电场景设计，可适配浮标、小型海洋观测站、海岛离网供电单元的用电需求，无需依托岸基电网铺设，直接捕获海浪无规则波动的机械能完成电能转换，解决远海小型用电设备长周期供电难的痛点。装置核心采用球形摆锤作为能量捕获端，区别于传统叶轮式海浪发电结构，摆锤可响应任意方向的海浪起伏、摇摆作用力，不存在来浪方向适配盲区，当浮体随海浪产生任意角度倾斜、晃动时，内部摆锤因重力保持相对垂向位置，与外部环形机架形成相对角位移，将海浪的无序摆锤运动转化为机架的连续旋转动能。外部环形承载机架采用辐条式镂空结构设计，轮缘内侧集成整圈内齿圈，辐条上开设多组不同直径的减重孔，在保证结构刚度满足海浪冲击载荷要求的前提下，尽可能降低机架自身转动惯量，减少能量传递过程中的惯性损耗；轮缘外侧均匀排布的缓冲嵌条，可在装置受极端海浪冲击发生相邻浮体碰撞时吸收冲击能量，避免齿圈、传动结构受刚性冲击损坏。传动路径上，机架内齿圈与多组对称布置的小齿轮啮合，将低转速大扭矩的摆锤动力传递至飞轮轴承组件，飞轮轴承可对输入的波动转速进行稳速调节，过滤海浪运动带来的转速脉动，保证输出端转速维持在发电模块适配的稳定区间，避免转速骤升骤降损伤发电核心部件。安装边界上，装置整体为球形回转结构，可直接嵌入球形浮体的中心安装舱内，机架两端的环形支撑边与浮体内壁的安装法兰通过螺栓紧固，无需额外设计复杂的定位工装，浮体随海浪运动时的全部摆动力矩可直接传递至装置输入端，不存在传动间隙；整体结构无外露运动部件，所有传动、发电组件均封闭在浮体舱内，可规避海水腐蚀、海洋生物附着对运动部件的影响，降低长期运维的频次与成本。设计过程中重点平衡了摆锤自重与机架承载强度的匹配关系，摆锤重量经过多轮迭代验证，既保证小浪况下可产生足够的启动力矩带动传动结构运转，又避免大浪下冲击力超出齿圈、轴承的载荷上限；辐条的截面形状采用流线型设计，可减少装置在浮体舱内随浮体摆动时的空气阻力，进一步提升能量转换效率。
