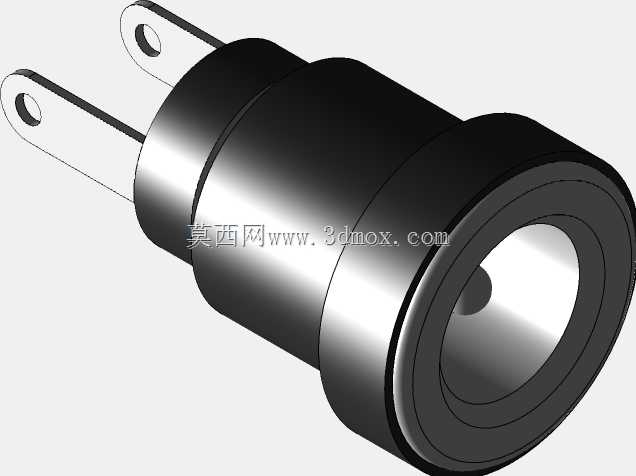

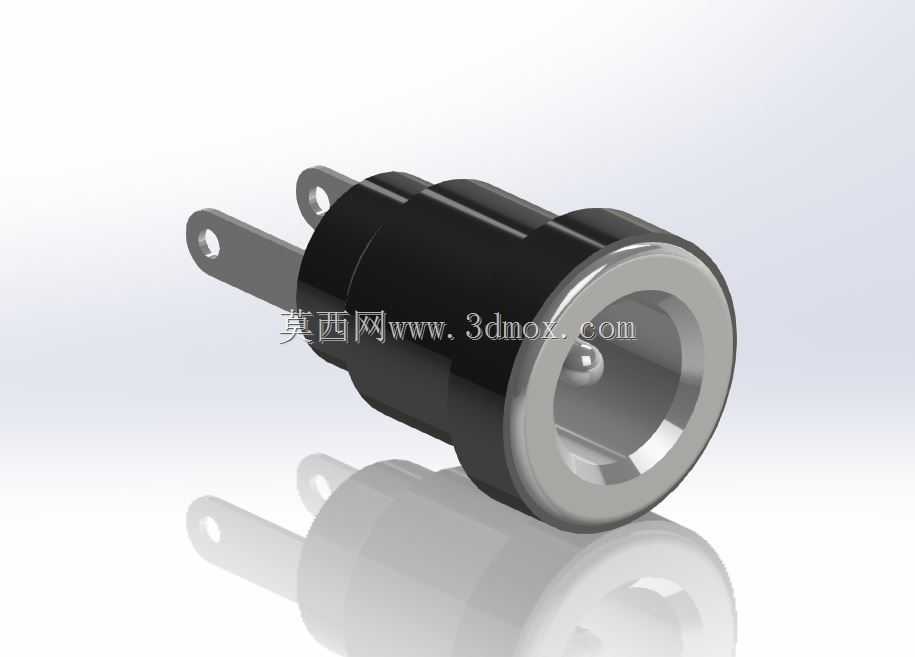

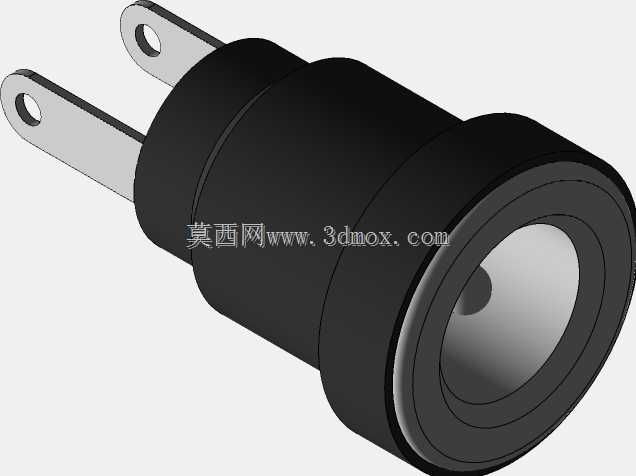

P4规格5.5×2.1直流电源插孔连接器

这类直流电源插孔是消费电子、小型工控板卡、外置供电类设备里极为常见的供电接入部件，日常接触的路由器、小型桌面外设、低压驱动模块、便携检测仪器的机身供电位，大多采用同规格的插孔结构做电源输入。从结构设计来看，这款插孔采用卡装式壳体结构，外层绝缘基座采用耐温绝缘材质成型，能避免引脚间爬电距离不足引发的短路风险，前端金属衬圈做了加厚翻边处理，既可以在插头反复插拔时承受径向挤压力，避免基座开裂，也能在安装时抵住面板开孔端面，控制插入深度的安装公差。内置的中心接触弹片采用弹性合金材质冲压成型，接触端做了圆弧收口处理，匹配对应规格插头的插针外径，插拔时能保持稳定的接触正压力，不会因为多次插拔出现接触松垮、供电压降过大的问题；侧边引出的两个焊片引脚分别对应中心正极与外壳负极，引脚做了镀锡处理，不管是波峰焊还是手工焊接都能快速上锡，减少虚焊概率。外形尺寸上，插孔主体外径适配标准面板开孔尺寸，安装时不需要额外做扩孔或修边，插合面到引脚末端的长度控制在常规板卡安装的安全距离内，不会和板上其他低矮元件产生空间干涉；两个引脚的间距符合通用PCB封装尺寸，画封装时可以直接匹配标准焊盘位置，不需要单独调整孔位坐标。设计过程中优先考虑了长期插拔的耐用性，金属接触件的厚度选在兼顾弹性与结构强度的区间，既不会因为弹片过薄导致多次插拔后弹性衰减，也不会因为材质过厚导致插拔力过大，损坏板上焊盘。实际选型使用时，需要注意匹配的插头插针尺寸公差，避免插针外径偏差过大导致接触不良，安装时前端衬圈和面板之间可以加装薄密封胶圈，在有防尘防泼溅需求的设备上提升接口防护能力，焊接时要控制焊锡量，避免焊锡流进插孔内部导致插针卡滞或者内部短路。
