Festo异径T型三通气动快插接头结构

这款T型异径三通气动快插接头，是气动回路搭建中十分常用的气路分流元件，在自动化生产线、非标设备气路排布、小型气动工装、轻工机械气动系统中都有极高的应用频次，主要作用是在单路主气路上分出两路支气路，实现压缩空气的分流传输，适配不同外径的气动软管连接需求，无需额外套丝、缠生料带或使用卡套压接工具，插接管材即可完成密封固定，能大幅缩减气路装配的工时。

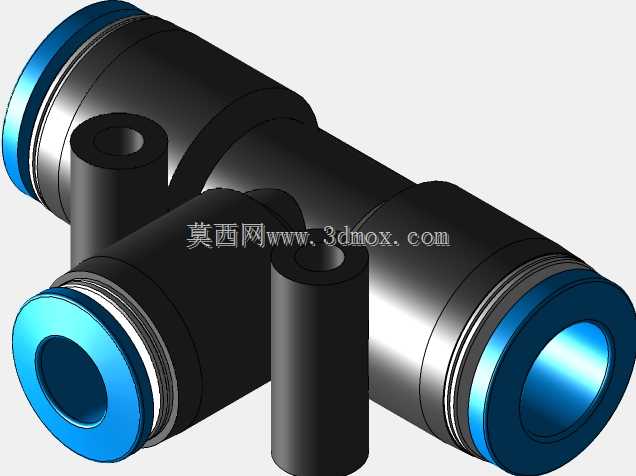

从结构设计来看，接头主体采用等径T型布局，两个直通接口适配8mm外径气动软管，侧出的异径接口适配6mm外径气动软管，三个接口均采用快插式锁紧结构，内部集成了不锈钢卡爪、丁腈橡胶密封环与释放环，当气管插入接口时，卡爪会自动卡紧气管外壁，密封环同步贴合气管外圆实现径向密封，即便气路存在0到10bar的工作压力波动，也不会出现气管脱开、漏气的问题；需要拆卸气管时，只需按下接口端部的蓝色释放环，卡爪就会张开，即可轻松拔出气管，便于后期气路调整与维护。接头的蓝色端盖为快插结构的操作标识区，主体采用黑色工程塑料注塑成型，兼顾轻量化与耐压缩空气腐蚀、耐常规车间油污的特性，内部流道做了圆弧过渡处理，能减少压缩空气在分流位置的紊流与压力损失，保证气路传输的稳定性。

在安装边界上，这款接头的直通段整体长度适配常规气动元件的安装间距，侧出接口的轴线与直通段轴线垂直相交，安装时无需额外预留过大的操作空间，只要保证三个接口的气管插拔路径无遮挡即可，接头外表面无尖锐棱角，不会在密集排布的气路中划伤相邻气管。实际选型使用时，要注意匹配对应外径的气动软管，避免因气管外径公差过大导致密封失效，同时工作环境温度需要适配密封件的耐受范围，避免长期在高温或有强腐蚀溶剂的环境下使用，防止密封件老化失效。这类快插三通接头相比传统的螺纹式三通，不需要搭配对丝、密封带等辅件，装配效率能提升数倍，在小空间气路排布、设备现场气路改造场景下的适配性更强，三维建模时还原了接头的所有外部装配特征，包括释放环的按压行程、卡爪的锁紧位置、主体的过渡圆角，可直接用于气动系统的三维布线装配校验，提前排查气路排布时的干涉问题，减少现场装配的返工量。
