参数化穿孔式消声管结构设计

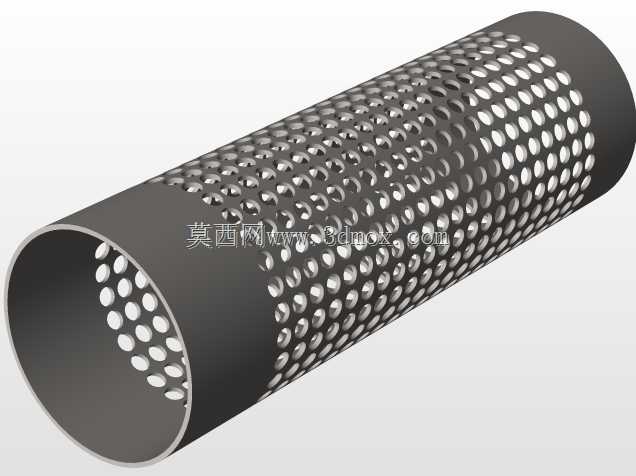

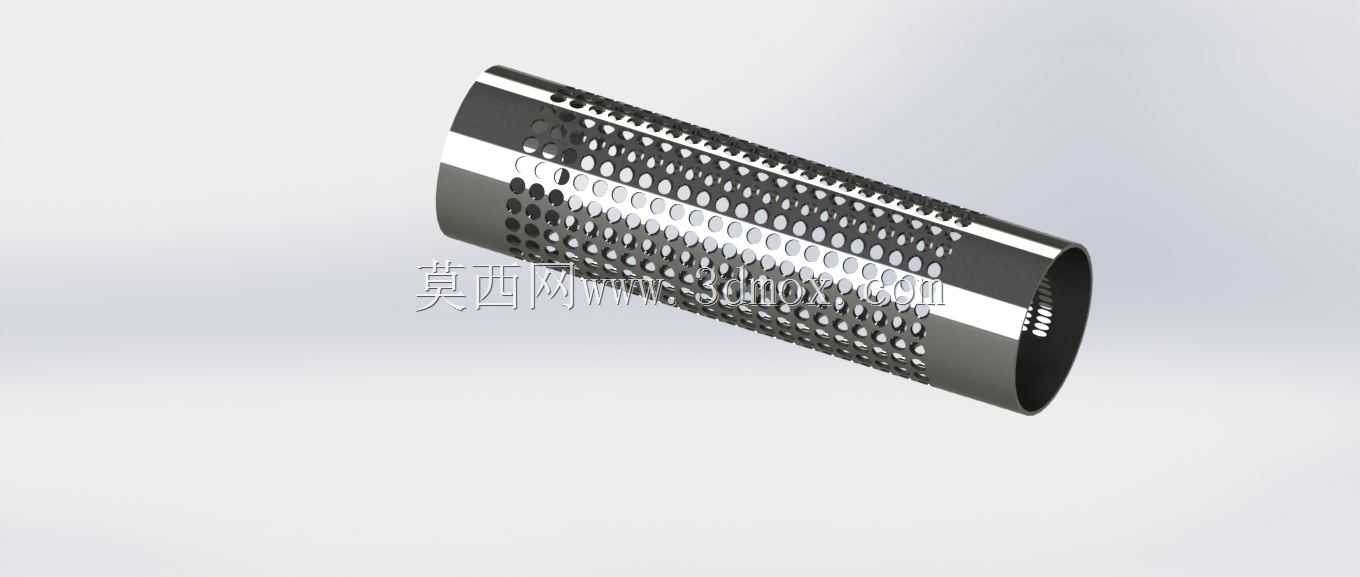

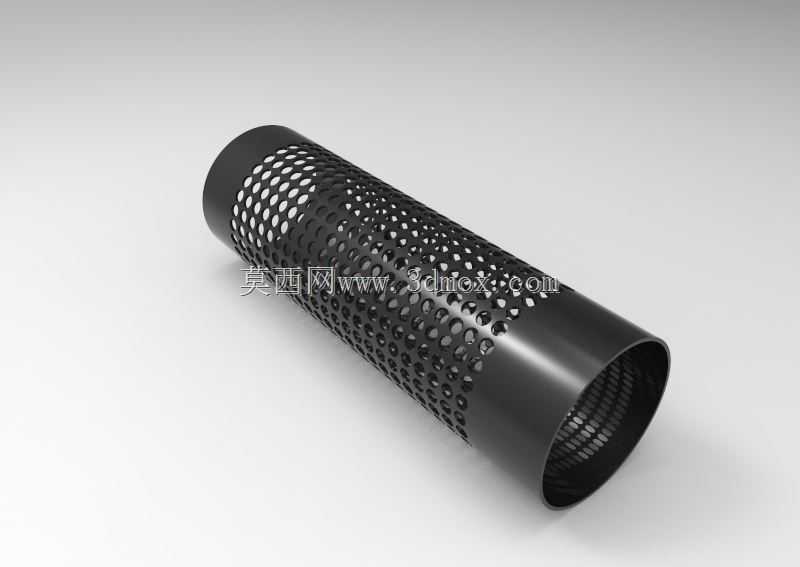

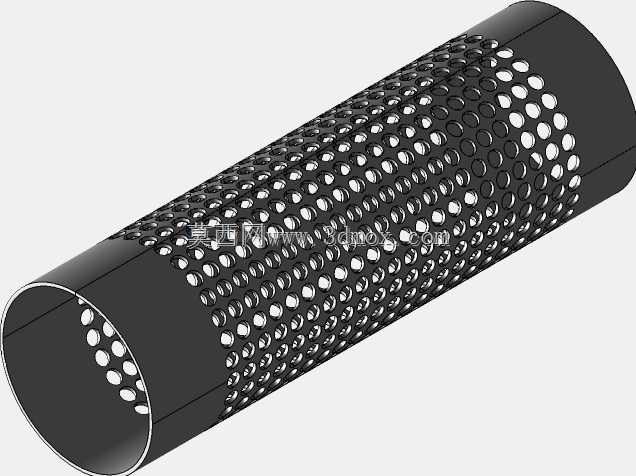

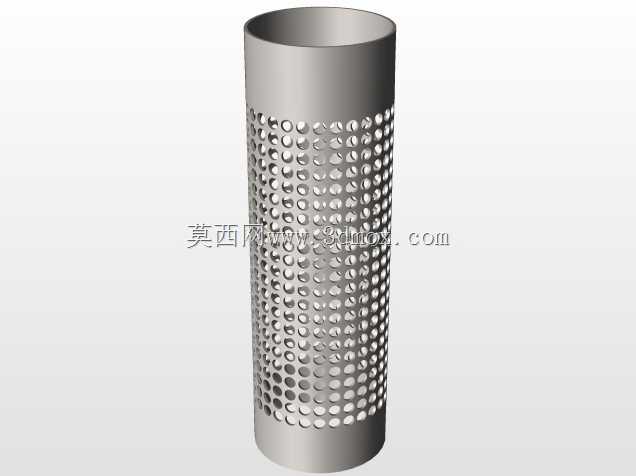

这款穿孔式消声管主要应用于流体管路系统的噪声控制场景，在气动系统、通风管路、内燃机进排气支路、工业除尘输气管道中都能见到这类结构的身影，核心作用是通过管壁的穿孔结构耗散气流传递的声能，降低管路系统运行过程中产生的气动噪声，避免噪声沿管路传递扩散影响周边作业环境。从结构设计逻辑来看，整体采用薄壁圆筒作为主体承载结构，两端预留光滑的直段接口，可直接对接同管径的管路，既可以采用插接后卡箍紧固的安装方式，也可以在端部加工螺纹实现螺纹连接，安装边界适配常规通径的工业管路，安装时无需额外设计复杂的转接结构，能直接嵌入现有管路系统中，不会过多占用管路布置的轴向空间。管壁区域采用规律排布的穿孔设计，孔型、孔间距、穿孔率都做了参数化关联，在实际设计迭代中，可根据目标降噪频段、管路内气流流速、工作压力等参数快速调整穿孔的排布密度与孔径大小，无需重新绘制整体结构，大幅提升不同工况下的适配设计效率。不同于填充吸声材料的阻性消声结构，这款纯穿孔结构的消声管不会出现吸声材料被气流冲刷脱落的问题，可应用在对洁净度有一定要求的气体输送场景，也能适配含少量粉尘的气流工况，日常维护仅需定期清理穿孔处附着的积尘即可，长期使用的结构稳定性更强。圆筒主体的壁厚设计兼顾了结构强度与气流流通效率，内壁保持光滑过渡，不会额外增加管路的气流阻力，避免因安装消声元件造成过大的压力损失，影响管路系统的输送效率。在实际选型应用中，可根据管路的通径匹配对应规格的消声管，也可通过参数调整快速生成非标尺寸的适配结构，满足不同设备的定制化降噪需求，对于小型气动设备、家用通风系统、工业小型输气管路的降噪需求都能很好适配，结构简单易加工，无论是采用金属板材卷制焊接，还是采用工程塑料注塑成型都能实现批量生产，加工工艺难度低，生产成本可控。
