六千瓦屋顶分布式太阳能光伏支架结构

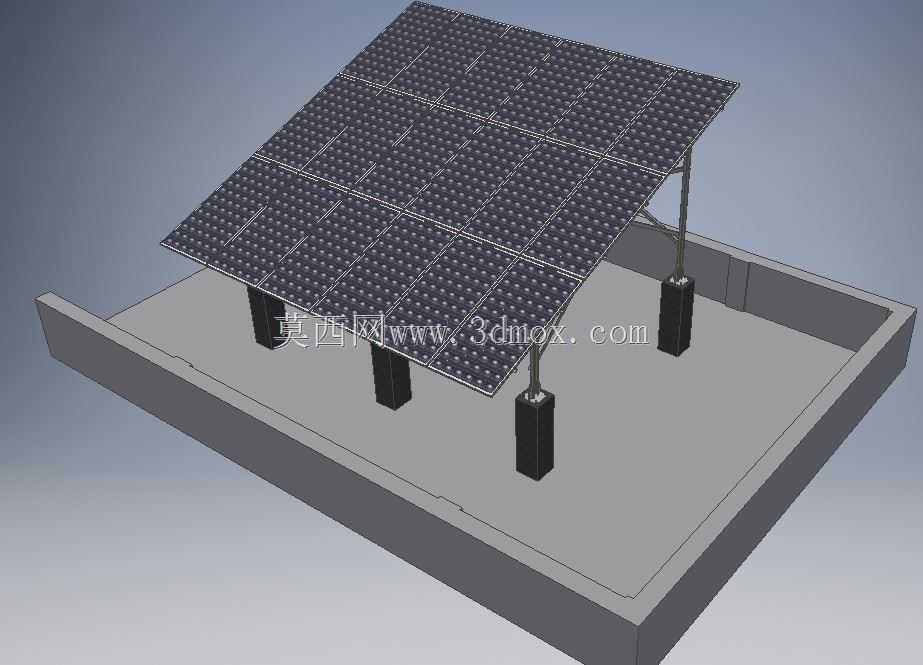

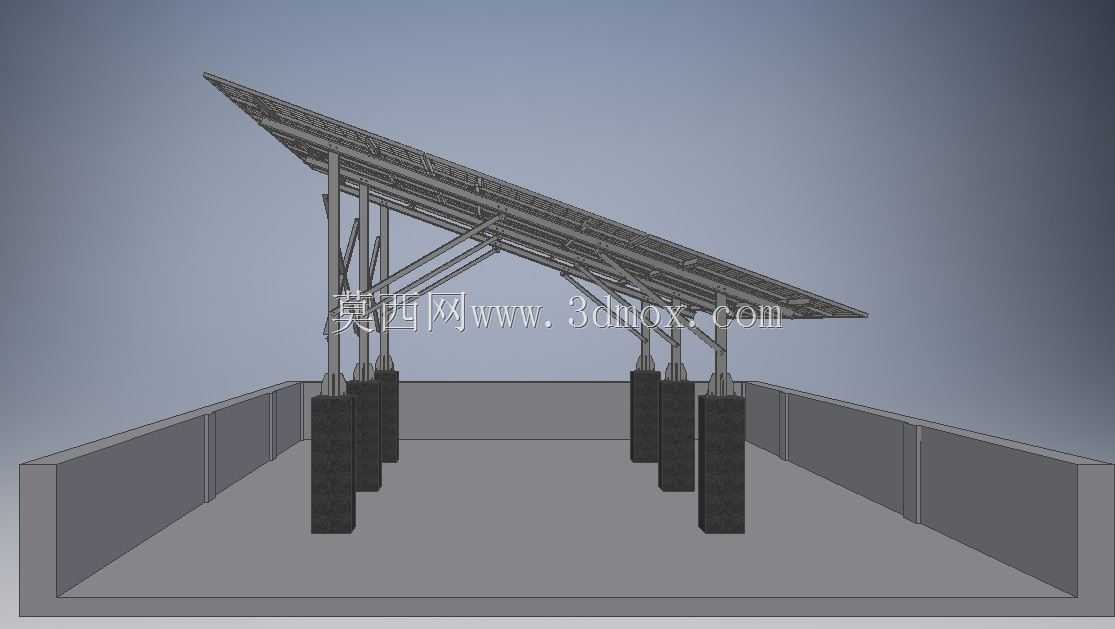

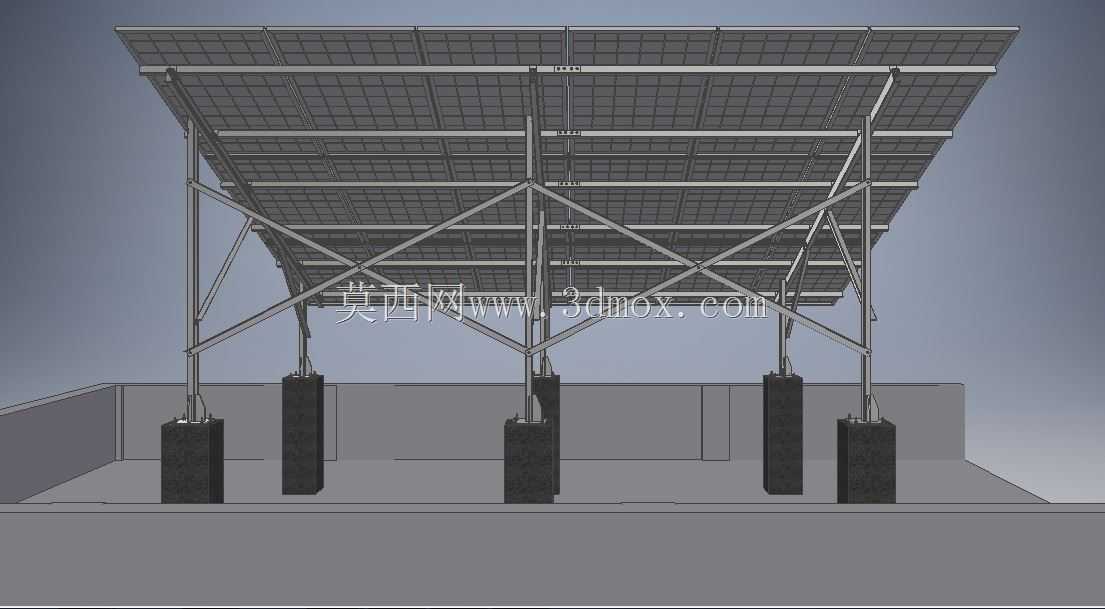

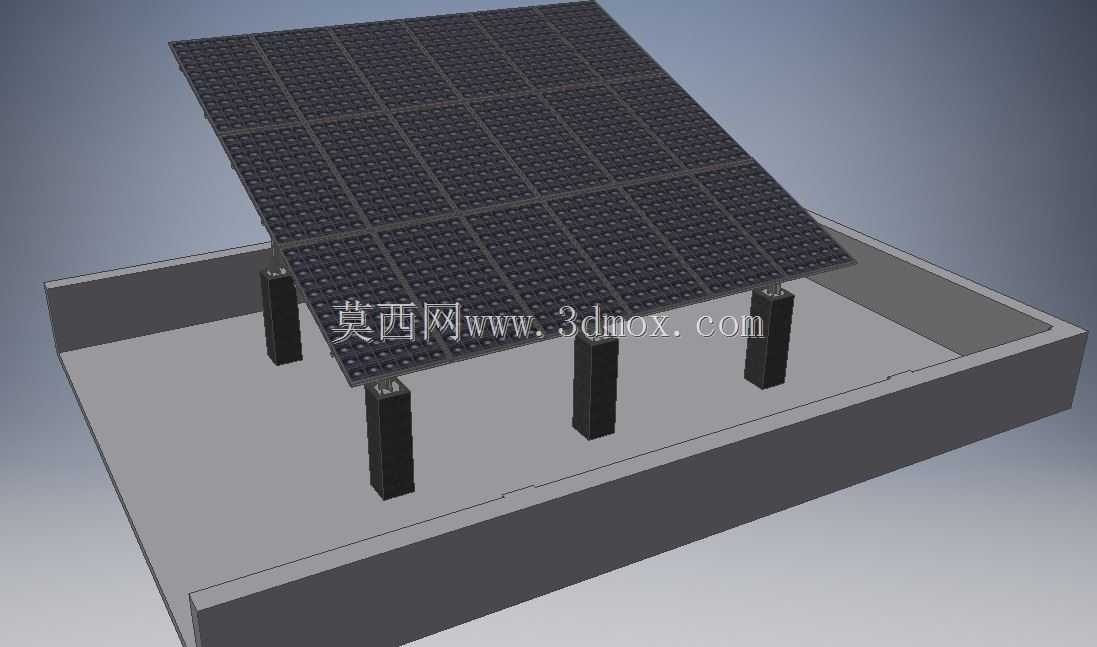

这套结构针对民用自建房、小型工商业平屋顶的分布式光伏发电场景设计，核心用途是承载六千瓦规格的光伏组件阵列，将太阳能转化为可用电能，适配平屋顶的安装条件，无需对屋面做大规模破坏性改造。整套结构的设计首先考虑屋面荷载的均匀分布，六根支撑立柱的落点均对应屋面结构的承重梁位置，避免局部荷载过大造成屋面渗漏或结构损伤，立柱底部设置的加宽承重底座，可将组件阵列的自重、风荷载、雪荷载均匀分散传递到屋面结构层，不会对屋面防水层造成集中压迫。组件阵列采用固定倾角设计，倾角取值结合国内大部分纬度区域的年太阳辐照角度优化，在保证全年发电效率的同时，尽可能降低阵列整体高度，减少屋面风阻，提升极端大风天气下的结构稳定性。阵列排布采用两排三列的组件布局，单块组件之间预留了标准的散热间隙，避免组件工作时积热导致发电效率衰减，同时间隙也预留了后期运维的操作空间，方便人员清洁组件表面、检查接线端子。支撑立柱采用矩形截面型材，抗弯折性能优异，立柱与组件边框的连接节点采用可调式铰接结构，安装时可根据现场实际屋面的平整度微调倾角，抵消屋面施工带来的角度误差，保证所有组件处于同一受光平面。整套结构的安装边界控制在常规平屋顶的可用区域内，阵列边缘距离屋面女儿墙预留了足够的检修通道与安全距离，不会超出屋面的可用承重范围，也不会遮挡周边建筑的采光。结构设计时充分考虑了户外长期使用的耐候性，所有连接节点均做了防松处理，适配户外高低温交变、紫外线照射、雨水侵蚀的使用环境，无需频繁做结构维护。组件边框与支架的连接采用标准压块固定方式，适配市面主流规格的晶硅光伏组件，后期如果需要更换组件，无需改动整体支架结构，直接拆卸压块即可完成替换，降低后期运维改造成本。阵列的布线槽隐藏在支架横梁内侧，既可以保护光伏线缆不受紫外线老化，也能让整体外观更整洁，避免线缆外露带来的安全隐患。
