车用铝制平行流冷凝器结构设计

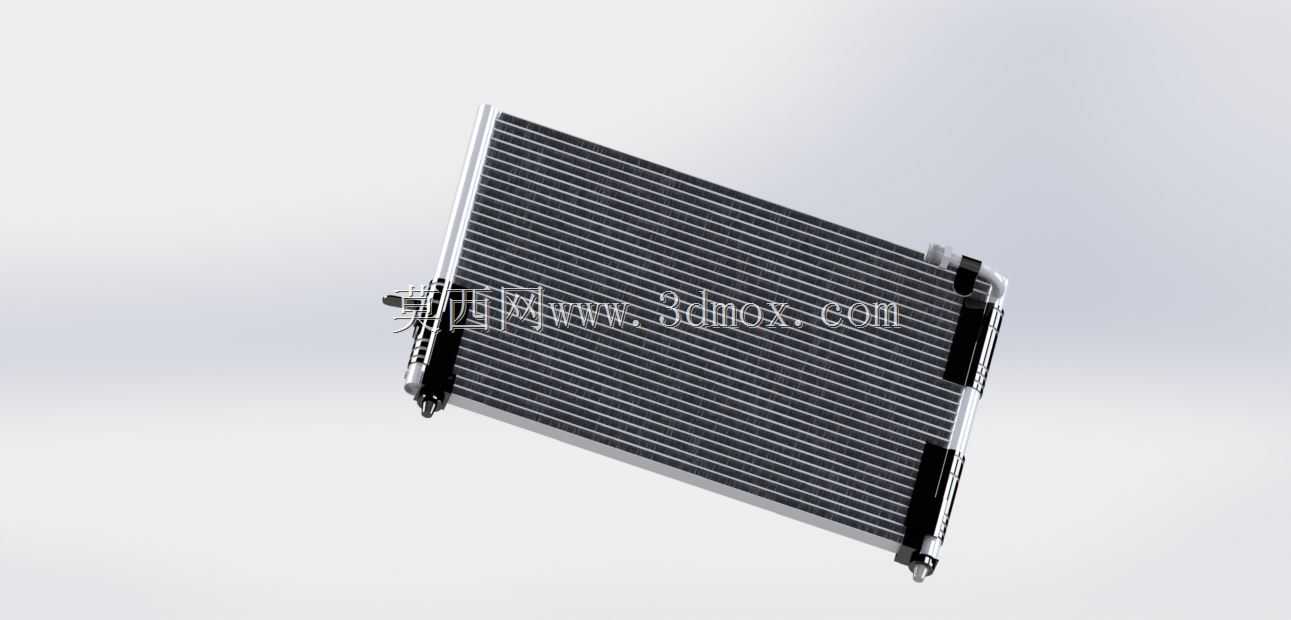

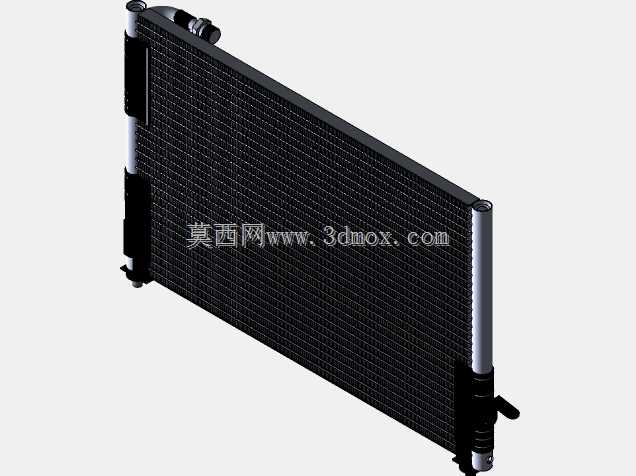

这款铝制换热部件主要应用在乘用车辆、轻型商用车辆的空调制冷回路中，是空调系统完成热量向外释放的核心承载部件，安装位置通常在车辆前端散热模块区域，与发动机散热水箱相邻布置，依托车辆行驶过程中的迎面气流完成热交换过程。从结构设计逻辑来看，整体采用平行流扁管配百叶窗翅片的结构形式，扁管内部设置多道独立微流道，能够让制冷回路中的高温高压气态冷媒在流道内均匀分配，相比传统管带式结构，冷媒与铝材的接触面积提升明显，换热效率可以得到有效保障，同时铝制材料的轻量化属性也能降低整车前端的重量负载。在实际安装边界设计上，整体芯体采用矩形规整结构，两侧设置集流管完成冷媒的汇集与分流，集流管端部预留标准冷媒管路接口，接口位置的尺寸公差控制严格，能够匹配不同车型空调管路的安装对接需求，芯体四周设置的固定支耳位置经过受力校核，在车辆行驶的振动工况下不会出现连接松动、芯体变形的问题。翅片部分采用连续冲压成型的百叶窗结构，开窗角度经过流场仿真优化，能够在气流穿过芯体时不断打破边界层，减少气流在翅片表面的滞留，提升空气侧的换热效率，同时翅片与扁管之间采用钎焊工艺连接，焊合率的控制直接影响整体导热性能，建模过程中对焊层的厚度做了等效简化处理，既保证结构仿真的准确性，也不会给模型带来过多冗余特征。在功能实现层面，当压缩机输出的高温高压气态冷媒从一侧集流管进入后，会通过平行布置的扁管分流到整个芯体截面，热量通过扁管壁面传导到外侧翅片，被穿过芯体的气流带走，冷媒逐步冷凝为高压液态后从另一侧集流管汇集流出，进入后续的节流元件。设计过程中充分考虑了不同工况下的适配性，芯体厚度、扁管排布密度可以根据不同车型的制冷量需求做参数化调整，固定支耳的位置也可以根据整车前端模块的安装点做适配性修改，模型的结构特征完整还原了实际产品的装配关系，能够直接用于散热模块的匹配校核、安装干涉检查，也可以作为空调系统仿真的几何基础，帮助设计人员快速完成系统匹配计算，减少前期方案验证的重复建模工作量。
